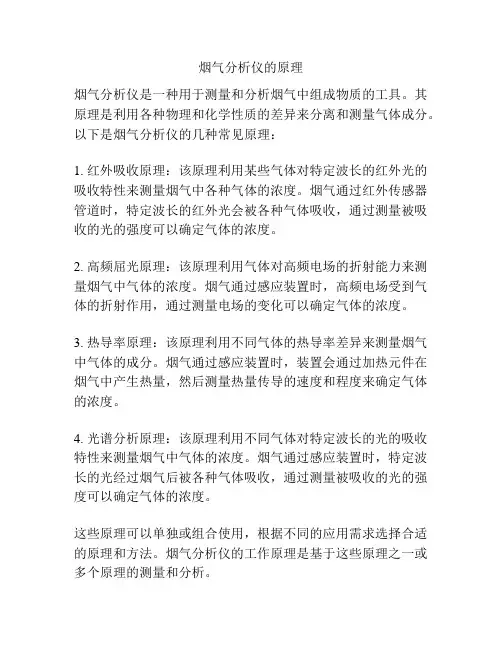

烟气分析仪的原理
烟气分析仪是一种用于测量和分析烟气中组成物质的工具。
其原理是利用各种物理和化学性质的差异来分离和测量气体成分。
以下是烟气分析仪的几种常见原理：
1. 红外吸收原理：该原理利用某些气体对特定波长的红外光的吸收特性来测量烟气中各种气体的浓度。
烟气通过红外传感器管道时，特定波长的红外光会被各种气体吸收，通过测量被吸收的光的强度可以确定气体的浓度。
2. 高频屈光原理：该原理利用气体对高频电场的折射能力来测量烟气中气体的浓度。
烟气通过感应装置时，高频电场受到气体的折射作用，通过测量电场的变化可以确定气体的浓度。
3. 热导率原理：该原理利用不同气体的热导率差异来测量烟气中气体的成分。
烟气通过感应装置时，装置会通过加热元件在烟气中产生热量，然后测量热量传导的速度和程度来确定气体的浓度。
4. 光谱分析原理：该原理利用不同气体对特定波长的光的吸收特性来测量烟气中气体的浓度。
烟气通过感应装置时，特定波长的光经过烟气后被各种气体吸收，通过测量被吸收的光的强度可以确定气体的浓度。
这些原理可以单独或组合使用，根据不同的应用需求选择合适的原理和方法。
烟气分析仪的工作原理是基于这些原理之一或多个原理的测量和分析。

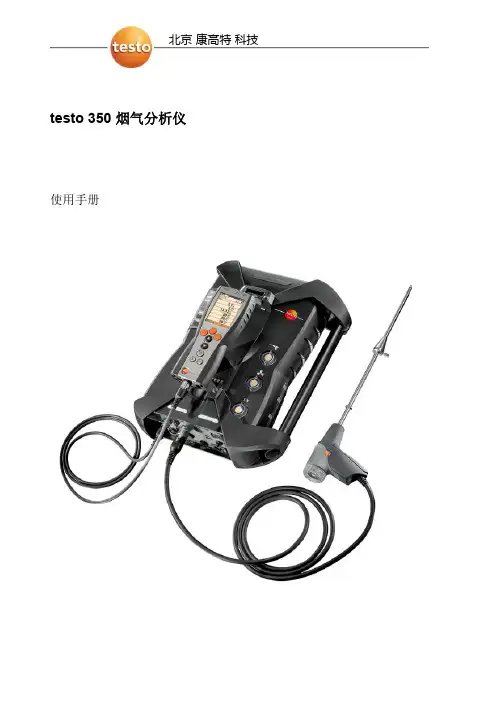

烟气分析仪（德图T350xl）作业指导书烟气分析仪（德图T350xl）作业指导书适用范围：本作业指导书适用于烟气分析仪（德图T350xl）日常使用及维护方法依据：HJ/T373-2007《固定污染源监测质量保证与质量控制技术规范》、GB/T16157-1996《固定污染源排气中颗粒物的测定与气态污染物的采样方法》、HJ/T397-2007《固定源废气监测技术规范》、HJ57-2000《固定污染源排气中二氧化硫的测定定电位电解法》、HJ/T47-1999《烟气采样器技术条件》1.仪器组成及各部件介绍Testo350包含3个主要部件：手操器烟气分析箱烟气探针。
手操器分析箱烟气探针各部件介绍1.1烟气分析箱状态灯：1.2分析箱结构侧视图1.3分析箱结构俯视图1.4手操器按键说明：：开关键；、、、：上下左右光标键；：菜单键；：确定键；：取消键；：手操器屏幕灯开关键。
屏幕下方4个蓝色软键为功能键，可自行设定，详见2.3功能键设定。
2.连接方法1)如界面连接探头2)按紧连接处3)连接热电偶探头4)正确连接探头和热电偶为防止探头被堵塞，应按如下图示在探头上安装过滤器。
5）未安装6）已安装在连接探头时，要检查位于分析箱最下方的触头上应有一完好的蓝色橡皮垫圈，其作用为保护装置连接不漏气，保证仪器的气密性。
检查气密性的方法：封住有蓝色橡皮垫圈的进气口，开启分析仪到初始界面（见常规设定），如果1分钟内泵流量（Pump，l/m,见常规设定）跌到0，即分析箱内部不漏气。
3常规设定连接电源，将探头连接到仪器，连接手操器和分析箱，按开关键打开仪器。
出现左下界面约20秒后，仪器开始进行调零（如右下界面）。
调零后会出现如下界面后，仪器现可用于测量（此时状态称为初始界面，下同）。
通过使用上下光标键进行翻页显示不同监测内容。
屏幕显示可能跟下述界面有细微差别，因为大多数显示次序是自定义的，下同。
3.1时间设定更改日期和时间,必须从分析箱切换到手操器，在初始界面下，按确定键，出现如左下界面。

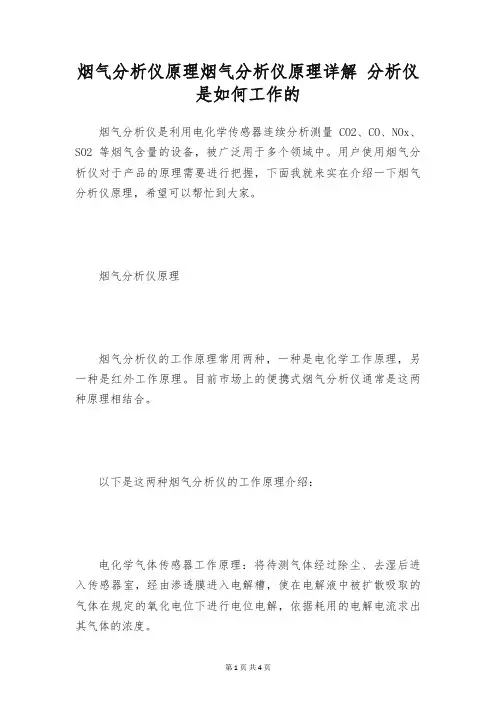

烟气分析仪原理烟气分析仪原理详解分析仪是如何工作的烟气分析仪是利用电化学传感器连续分析测量CO2、CO、NOx、SO2等烟气含量的设备，被广泛用于多个领域中。
用户使用烟气分析仪对于产品的原理需要进行把握，下面我就来实在介绍一下烟气分析仪原理，希望可以帮忙到大家。
烟气分析仪原理烟气分析仪的工作原理常用两种，一种是电化学工作原理，另一种是红外工作原理。
目前市场上的便携式烟气分析仪通常是这两种原理相结合。
以下是这两种烟气分析仪的工作原理介绍：电化学气体传感器工作原理：将待测气体经过除尘、去湿后进入传感器室，经由渗透膜进入电解槽，使在电解液中被扩散吸取的气体在规定的氧化电位下进行电位电解，依据耗用的电解电流求出其气体的浓度。
在一个塑料制成的筒状池体内安装工作电极、对电极和参比电极，在电极之间充分电解液，由多孔四氟乙烯做成的隔膜，在顶部封装。
前置放大器与传感器电极的连接，在电极之间施加了确定的电位，使传感器处于工作状态。
气体在电解质内的工作电极发生氧化或还原反应，在对电极发生还原或氧化反应，电极的平衡电位发生变化，变化值与气体浓度成正比。
可测量SO2、NO、NO2、CO、H2S等气体，但这些气体传感器灵敏度却不相同，灵敏度从高到低的次序是H2S、NO、NO2、SO2、CO，响应时间一般为几秒至几十秒，一般小于1min；它们的寿命，短的只有半年，长则2年、3年，而有的CO传感器长达几年。
红外传感器工作原理:利用不同气体对红外波长的电磁波能量具有特别吸取特性的原理而进行气体成分和含量分析。
红外线一般指波长从0.76μm至1000μm范围内的电磁辐射。
在红外线气体分析仪器中实际使用的红外线波长大约在1～50μm。
差热分析仪使用注意事项1、为确保试验结果的精准性，使用仪器时先空烧30分钟左右。
仪器长时间不用，再次使用时，务必空烧（不放任何样品和参比物）两到三次，可以将：温度设为500℃、速率设为10℃/min、恒温设为0min按键。
紫外烟气分析仪的三种原理说明
随着经济的快速发展，人们越来越关注环境问题。
如何全面控制空气污染是关键。
为了控制空气污染，首先需要监测空气污染物。
紫外烟气分析仪应运而生。
紫外烟气分析仪通常采用电化学原理、红外原理和紫外差分吸收光谱原理，广泛用于二氧化硫、氮氧化物等的烟雾分析。
紫外烟气分析仪的三种原理说明：
1.电化学原理
待测气体经除尘除湿后，送入气体传感器，通过渗透膜进入电解槽。
待测气体将在规定的氧化电位下进行电位电解。
然后我们可以根据消耗的电解电流来推断气体的浓度。
2.红外原理
根据不同气体对红外波长电磁波能量有特殊吸收特性的原理，分析了气体的组成和含量。
3.紫外线原理
紫外差分吸收光谱法是利用待测物质在紫外波段的窄带特征吸收光谱，经过一定的计算处理，得到待测气体的浓度。
DOAS技术以其廉价、简单的设备和的监测能力，在国外大气监测领域得到了广泛的应用。
它对于测量大气平
流层中的活性气体OH、NO3和HONO非常有效。
与传统的光学监测方法相比，DOAS技术可以同时监测各种气体成分。
精品资料欢迎下载。

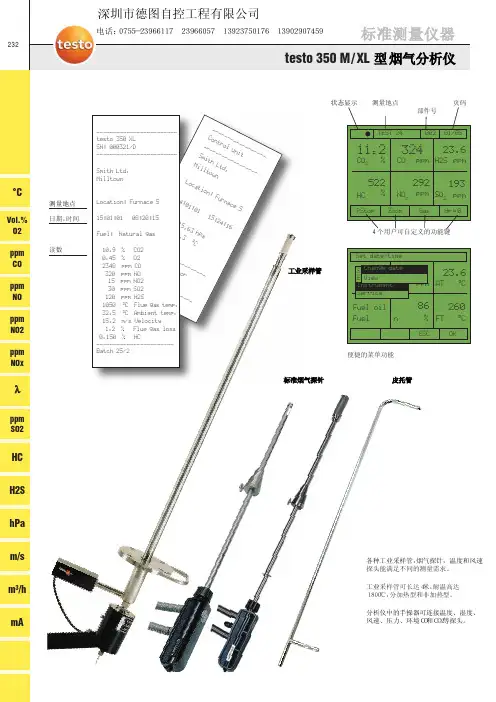

读数__________________C on tr olu ni t__________________S mi thL td.M il lt ow nL oc at io n:F ur na ce514:01:0115:24:161:15.63h Pa2:65.3°C__________________Z ul uf tg eb lt orS N:006345__________________________________________testo 350 XLSN: 000321/D________________________Smith Ltd.MilltownLocation: Furnace 515:01:01 08:20:15Fuel: Natural gas10.9 % CO20.45 % O22348 ppm CO320 ppm NO15 ppm NO230 ppm SO2120 ppm H2S1050 °C Flue gas temp.32.5 °C Ambient temp.15.2 m/s Velocity1.2 % Flue gas loss0.150 % HC_______________________Batch 25/2各种工业采样管，烟气探头能满足不同的测量需求工业采样管可长达４１８００℃，分加热型和分析仪中的手操器可连接温度、湿度、风速、压力、环境ＣＯ和ＣＯ２等探头。
工业标准烟气探内置气体预处理器，将水自动排出内置差压／烟气探针＋附加℃温度探头插口打印机打印现场数据4 个用户自定义功能键ＲＳ２３２或条形码扫描 笔接口Testo 数据总线探头插口内置差压011.252229219332423.6C O 2%C O pp mH 2S pp mH C %N O xp p mS O 2p p m 00202/06B u r ne r 5/1P S t opZ o o mG a sd p =0______________C o n t r o l u n i t_______________S m i t hL t d .M i l l to w nL o c a ti o n :B u r n er 5烟气探针插头分析箱护套箱扣件，包括防热盘触摸屏及触摸笔Part no.Selection of temperature probes35 mm200 mmØ 20 mm190 mmØ 25 mm 包括211Stationary probes表面ＮｉＣｒ－ＮｉM14 x 1.5胶）通用ＮｉＣｒ－Ｎｉ测量，２ｍ电缆（ＰＶＣ），连接插头ＩＰ４２旋入式及的部浸入式境中的浸入式的测量，Ｐｔ１００表面温度探头，用于表面测量，带２ｍ长硅胶电缆，ＩＰ６５通用Ｐｔ１００量，带２ｍConn.Part no.。
德图烟气分析仪安全操作及保养规程前言德图烟气分析仪是一种用于检测工业排放物烟气的仪器。
正确的操作和保养可以确保仪器的安全性和精度，同时延长其使用寿命。
本文档将详细介绍德图烟气分析仪的安全操作及保养规程。
安全操作规程1. 放置和安装•将仪器放置在平稳、干燥、通风良好的地面上，远离热源和湿度大的地方。
•仪器应该安装在可靠的支架上，并保持水平。
•在操作时，禁止移动或拆卸仪器。
2. 电气安全•在操作前，确认电源开关处于关闭状态。
•在进行电缆接线之前，请确认电源是否与分析仪、采样集和其他设备的地电位相同。
•禁止在有水或潮湿的地面上使用或放置仪器。
•拔除电源插头或切断电源前，请先关闭电源开关和主机的电源开关。
3. 仪器操作•在操作前，确认仪器的所有元件和管道是否完好无损。
•在操作时，请先确认所有的控制开关和指示灯是否正常工作。
•超出范围的操作可能导致仪器的损坏或者人身安全问题，请务必按照用户手册进行操作。
•如果遇到任何仪器性能不正常的情况，应该及时停止使用。
4. 采样安全•采样时不要使用易燃、易爆、有毒或致癌的物质。
•确认所有的仪器和所有的管道都已安装好，并处于运行状态。
•在取下及重新安装气体样品和样品管时必须小心谨慎。
•使用钢化玻璃容器采样时，请注意它可能会在急冷或强烈碰撞时破碎。
仪器保养规程1. 定期检查和保养•每个月至少检查一次仪器和管道是否存在明显的损坏或磨损。
•每周至少清洁一次仪器和管道，以防止灰尘和沙子等杂物进入。
•定期检查氧气传感器和NOx传感器的灵敏度，并进行必要地校准。
•在更换探测器和传感器之前，请先关闭仪器的电源并且确认安全。
2. 输送管道保养•保持采样管道的通畅，清除没有使用的采样针。
•确保管道上的附件和管路接头安装牢固，避免泄漏。
•检查输送隔离膜的状态，更换破损部分。
3. 防止腐蚀•在不使用时，要将仪器存放在干燥的地方，避免接触有腐蚀性的气体。
•定期用清洁的布擦拭仪器表面，防止附着物的腐蚀。
烟气分析仪的原理有哪些应用1. 烟气分析仪的原理烟气分析仪是一种专门用来测试和分析燃烧排放气体中成分和浓度的设备。
它通过对燃烧排放气体进行采样和分析，可以确定气体中有害成分的浓度水平。
烟气分析仪的原理包括以下几个方面：•光学原理：光学原理是烟气分析仪中应用最广泛的原理之一。
通过采用不同的光学传感器，烟气分析仪可以测量燃烧排放气体中的各种成分，如氧气浓度、二氧化碳浓度、一氧化碳浓度等。
不同成分的测量原理可能不一样，但核心思想都是利用光的吸收或发射特性来测量气体浓度。
•电化学原理：电化学原理是烟气分析仪中另一个常用的原理。
它利用气体中特定成分与电极之间的相互作用来测量气体浓度。
电化学原理可以用来测量一氧化碳、二氧化硫、氮氧化物等气体成分的浓度。
通过在电极表面应用电压，并测量电流的变化，可以间接地确定气体浓度。
•热物理原理：热物理原理是另一种烟气分析仪常用的原理。
它利用热传导、热辐射或热对流等特性来测量气体浓度。
热物理原理可以用来测量氧气、氮氧化物等气体成分的浓度。
通过在传感器中引入热源，并测量热量的变化，可以推断气体浓度。
2. 烟气分析仪的应用烟气分析仪在许多领域有重要的应用，以下是其中几个主要的应用领域：2.1 环境保护烟气分析仪在环境保护监测中起着至关重要的作用。
它可以用来监测工业排放、车辆尾气排放等，以确保燃烧过程中的排放气体符合标准。
通过准确测量气体浓度，可以及时发现和解决污染问题，保护环境和人民的健康。
2.2 工业过程控制烟气分析仪在工业过程控制中也有广泛的应用。
它可以用来监测燃烧过程中的氧气浓度、燃料比例等参数，以实现燃烧效率的最大化。
通过实时监测和调整燃烧过程中的参数，可以提高能源利用率、减少排放物的产生，并降低生产成本。
2.3 燃烧设备维护和安全检测烟气分析仪还可以用于燃烧设备的维护和安全检测。
通过定期检测和监测燃烧过程中的气体浓度和成分，可以及时发现燃料泄漏、燃烧不完全等问题。
这有助于保持设备的正常运行，并预防事故的发生。
烟气流量计工作原理安全操作及保养规程1. 介绍烟气流量计是一种用于测量烟气流动速度的仪器，常用于工业环境中对烟气排放量进行监测和控制。
本文档将介绍烟气流量计的工作原理、安全操作和保养规程。
2. 工作原理烟气流量计通过测量烟气的流速来确定烟气的体积流量。
常见的烟气流量计采用热式测量原理，具体工作原理如下：1.烟气流过烟气流量计时，烟气中的热敏电阻会受到烟气的传热作用而发生温度变化。
2.烟气流过烟气流量计的热敏电阻时，热敏电阻所处的环境温度就与烟气的温度保持一致。
3.热敏电阻的电阻值与环境温度呈非线性关系，通过测量热敏电阻的电阻值变化可以间接测得烟气的流速。
3. 安全操作为了确保烟气流量计的安全运行，以下是一些安全操作事项：1.在使用前，仔细阅读烟气流量计的说明书，并按照相关规定进行操作。
2.在操作烟气流量计前，确保烟气流量计的电源已经关闭，以免产生触电等危险。
3.操作人员要佩戴个人防护装备，如手套、护目镜等，以防止烟气流量计的热源对人身安全造成危害。
4.当对烟气流量计进行维护和清洁时，务必先断开电源，并等待烟气流量计冷却后再进行操作。
5.遇到烟气流量计故障时，不能随意拆解和修理，应该联系专业人员进行修复。
4. 保养规程为了延长烟气流量计的使用寿命，以下是一些保养规程：1.定期检查烟气流量计与烟道之间的连接情况，确保密封良好，避免烟气泄漏。
2.定期清洁烟气流量计的传感器和连接管道，以防止沉积物的堆积影响测量精确性。
3.在清洗烟气流量计时，务必使用清洁剂而不是强酸、强碱等腐蚀性物质，避免损坏烟气流量计的外壳和内部零件。
4.定期进行校准和调整，以保证烟气流量计的测量精确性。
5.定期检查烟气流量计的电缆和连接线路，确保其完好无损。
5. 总结烟气流量计在工业环境中发挥着重要的作用，准确测量烟气的流速对于控制和监测烟气排放量至关重要。
本文档介绍了烟气流量计的工作原理、安全操作和保养规程，希望能为使用烟气流量计的人员提供一些参考和指导，以确保烟气流量计的安全运行和可靠性。
烟气分析仪的工作原理介绍烟气分析仪是一种用于测量烟气成分的仪器，通常被应用在环境保护、能源、化工等领域。
其主要工作原理是通过分析烟气中各种成分的浓度，判断烟气的化学组成，从而实现监测和控制烟气污染物的排放。
烟气成分的测量烟气分析仪主要测量烟气中的温度、湿度、氧气含量、一氧化碳、二氧化碳、氮氧化物、细颗粒物等成分。
这些成分的测量可以通过吸收光谱、电化学、质谱、热导率等多种方式实现。
其中，吸收光谱法是最常用的测量方法之一。
该方法通过将一定波长的光穿过烟气中的气体，测量光线的吸收率，从而确定烟气中的某种成分浓度。
而且该测量方法的精度高、响应速度快、使用方便等优点使得其在烟气分析中得到广泛应用。
传感器的应用烟气分析仪在测量烟气成分时，需要使用各种传感器来精确地测量不同成分的浓度。
常用的传感器有氧气传感器、一氧化碳传感器、温度传感器等。
氧气传感器是烟气分析仪中最常用的传感器之一。
其工作原理是通过测量烟气中氧气分子的扩散速率，反映氧气浓度的变化。
一氧化碳传感器则是利用红外线光谱技术来测量烟气中一氧化碳的浓度，具有高响应速度、灵敏度高等特点。
温度传感器则是用于测量烟气的温度，可以根据温度的变化来判断烟气成分的变化。
同时，还可以根据温度的变化来实现烟气的处理和控制。
数据分析烟气分析仪测量到的各种成分浓度数据需要通过数据处理和分析来进行评估和判断。
常用的数据分析方法包括回归分析、判别分析、聚类分析等。
其中，回归分析是一种常用的数据分析方法，可以通过对多个自变量和一个因变量之间的关系进行分析，来对烟气成分进行评估和预测。
这种方法可以准确估计因变量与自变量之间的关系，从而帮助我们更加精确地了解烟气成分的变化。
总结烟气分析仪通过分析烟气成分浓度来进行监测和控制烟气污染的排放，其核心是对烟气中各种成分的测量和数据分析。
在工作过程中，需要使用各种传感器来精确测量不同成分的浓度，并结合回归分析、判别分析、聚类分析等数据分析方法来进行评估、预测和控制。
