飞机结构讲解介绍

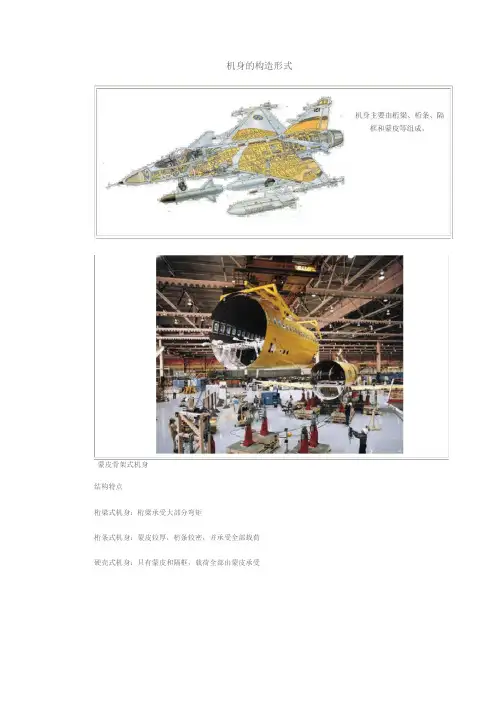

机身的构造形式
蒙皮骨架式机身
结构特点
桁梁式机身：桁梁承受大部分弯矩
桁条式机身：蒙皮较厚，桁条较密，并承受全部载荷
硬壳式机身：只有蒙皮和隔框，载荷全部由蒙皮承受
^77
•严r丫土三n
蘇度普通隅無f
”/桁樂式机身
加强隔眶
桁条
桁条锐机身哽壳武机畀
作用在机翼上的外载荷
整体壁板式机身和夹芯机身
飞机基本构造：机翼
翼梁承受的弯矩和剪力
B）横向骨架、蒙皮与接头
普通翼肋：维持翼面形状，把蒙皮和桁条传来的气动载荷传给翼梁加强
翼肋：除普通翼肋的功用外，还起加强作用.
蒙皮：维持气动外形，承受气动载荷，承受扭矩和部分弯矩剪力
接头：将力从一个构件传给另一构件
翼肋受力蒙皮受力3•机翼的基本构造形式
蒙皮骨架式机翼i—mu.!—3—f.i
夹层机翼整体壁板机翼
起落装置
1•起落装置的功用:
用于起飞和着陆滑行停放并吸收撞击能量，改善滑行性
2•起落装置的配置形式及其特点
后三点：尾轮易于安装，结构简单，易“拿发动机喷气烧坏跑道，飞行员视界好。

但前地，滑跑距离长，前起落架需加转向机大顶”。

滑跑距离较长，操纵困难，滑行稳轮尺寸大易出现摆振现象构
定性差，向下视界不好
3•起落架的组成及其各部分功用
4.改善飞机起落性能的装置。

飞机机体结构组成部分和作用
飞机机体结构由机翼、机头、机尾和机身4部分组成，这些部件具有不同的结构特征
和功能，在飞行中发挥着不同的作用，保证飞机飞行中的正常工作。

一、机翼：机翼是飞机机体的主要部分，也是浮力、翼型面积、机翼形状定位和机头
形状和机尾形状有关系的主要位置，它将空气分割为上下两部分，自上而下分别形成了上
流和下流，机翼可以生成提供正向推力的升力，也可以通过改变机翼表面的形状来调整飞
机的航向。

二、机头：机头是飞机机身的前端部分，主要起到阻力的作用，较高的阻力可降低飞
机的飞行特性，较低的阻力可提高飞机的加速度，同时也是改变飞机行进方向的关键部分，一般采用较窄、较短的结构。

三、机尾：机尾位于飞机机身的后部，由机叶、垂尾及垂尾减流装置组成，主要调节
飞机的姿态、控制飞机行进方向和稳定空气流。

四、机身：机身是飞机重要的结构，是飞机飞行的主要部分，机身包括主翼梁、机翼梁、分量、驾驶舱、燃料筒以及许多连接机翼、机头、机尾的部件，它不仅负责连接各个
结构部分，主要用作空气流动和阻力的传输，也是飞机携带燃料、装备和乘员的地方。

一、外部机身机翼结构系统二、液压系统三、起落架系统四、飞机飞行操纵系统五、座舱环境控制系统六、飞机燃油系统七、飞机防火系统一、外部机身机翼结构系统1、外部机身机翼结构系统组成：机身机翼尾翼2、它们各自的特点和工作原理1)机身机身主要用来装载人员、货物、燃油、武器和机载设备，并通过它将机翼、尾翼、起落架等部件连成一个整体。

在轻型飞机和歼击机、强击机上，还常将发动机装在机身内。

2)机翼机翼是飞机上用来产生升力的主要部件，一般分为左右两个面。

机翼通常有平直翼、后掠翼、三角翼等。

机翼前后缘都保持基本平直的称平直翼，机翼前缘和后缘都向后掠称后掠翼，机翼平面形状成三角形的称三角翼，前一种适用于低速飞机，后两种适用于高速飞机。

近来先进飞机还采用了边条机翼、前掠机翼等平面形状。

左右机翼后缘各设一个副翼，飞行员利用副翼进行滚转操纵。

即飞行员向左压杆时，左机翼上的副翼向上偏转，左机翼升力下降；右机翼上的副翼下偏，右机翼升力增加，在两个机翼升力差作用下飞机向左滚转。

为了降低起飞离地速度和着陆接地速度，缩短起飞和着陆滑跑距离，左右机翼后缘还装有襟翼。

襟翼平时处于收上位置，起飞着陆时放下。

3)尾翼尾翼分垂直尾翼和水平尾翼两部分。

1.垂直尾翼垂直尾翼垂直安装在机身尾部，主要功能为保持飞机的方向平衡和操纵。

通常垂直尾翼后缘设有方向舵。

飞行员利用方向舵进行方向操纵。

当飞行员右蹬舵时，方向舵右偏，相对气流吹在垂尾上，使垂尾产生一个向左的侧力，此侧力相对于飞机重心产生一个使飞机机头右偏的力矩，从而使机头右偏。

同样，蹬左舵时，方向舵左偏，机头左偏。

某些高速飞机，没有独立的方向舵，整个垂尾跟着脚蹬操纵而偏转，称为全动垂尾。

2.水平尾翼水平尾翼水平安装在机身尾部，主要功能为保持俯仰平衡和俯仰操纵。

低速飞机水平尾翼前段为水平安定面，是不可操纵的，其后缘设有升降舵，飞行员利用升降舵进行俯仰操纵。

即飞行员拉杆时，升降舵上偏，相对气流吹向水平尾翼时，水平尾翼产生附加的负升力（向下的升力），此力对飞机重心产生一个使机头上仰的力矩，从而使飞机抬头。

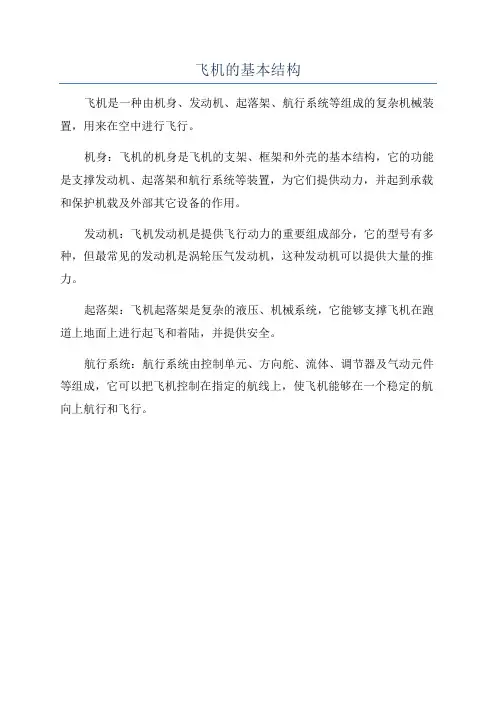

飞机的基本结构
飞机是一种由机身、发动机、起落架、航行系统等组成的复杂机械装置，用来在空中进行飞行。

机身：飞机的机身是飞机的支架、框架和外壳的基本结构，它的功能是支撑发动机、起落架和航行系统等装置，为它们提供动力，并起到承载和保护机载及外部其它设备的作用。

发动机：飞机发动机是提供飞行动力的重要组成部分，它的型号有多种，但最常见的发动机是涡轮压气发动机，这种发动机可以提供大量的推力。

起落架：飞机起落架是复杂的液压、机械系统，它能够支撑飞机在跑道上地面上进行起飞和着陆，并提供安全。

航行系统：航行系统由控制单元、方向舵、流体、调节器及气动元件等组成，它可以把飞机控制在指定的航线上，使飞机能够在一个稳定的航向上航行和飞行。

飞机构造的基础知识点总结飞机是一种重要的交通工具，它能够在天空中飞行，为人们的出行和货物运输提供了便利。

飞机的构造是多方面的，包括机身、机翼、发动机、起落架等部分，每个部分都有自己的功能和作用。

以下是飞机构造的基础知识点总结：1. 机身飞机的机身是整个飞机的主体结构，起到支撑和保护其他部分的作用。

通常分为前机身和后机身两部分，前机身主要包括驾驶舱、客舱和货舱等部分，后机身主要包括机尾和尾翼等部分。

机身的构造通常采用金属或复合材料制成，具有一定的刚度和强度，能够承受飞行过程中的各种外部力和压力。

2. 机翼飞机的机翼是飞机的承重结构，承担了支撑整个飞机重量的任务。

机翼的形状是飞机设计中一个重要的参数，通常采用翼展大、翼面积大的设计，以便提供足够的升力。

机翼的构造通常采用铝合金或复合材料制成，内部还有许多强度结构，如肋条、翼肋和翼梁等部分，以增加机翼的强度和刚度。

3. 发动机飞机的发动机是飞机的动力来源，其性能对飞机的飞行速度、升限和续航能力有重要影响。

发动机通常分为涡轮喷气发动机和螺旋桨发动机两种，涡轮喷气发动机适用于大型客机和货机，而螺旋桨发动机适用于小型飞机和军用飞机。

发动机的构造包括压气机、燃烧室、涡轮等部分，采用金属和复合材料制成，具有一定的强度和耐高温性能。

4. 起落架飞机的起落架是飞机的支撑和移动装置，负责着飞机地面的起降和滑行任务。

起落架通常分为前起落架和主起落架两部分，前起落架用于支撑飞机的前部，而主起落架用于支撑飞机的主体部分。

起落架的构造包括减震器、轮胎、刹车等部分，采用金属和橡胶制成，能够承受飞机地面运动时的各种力和压力。

5. 控制面飞机的控制面是飞机的操纵装置，负责调整飞机姿态和飞行方向。

控制面包括副翼、方向舵、升降舵等部分，能够根据飞行员的操纵指令进行旋转和偏转。

控制面通常采用金属和复合材料制成，具有一定的灵活性和稳定性。

总之，飞机的构造是多方面的，各个部分都有着重要的功能和作用。
