金属的晶体结构与结晶(金属工艺)

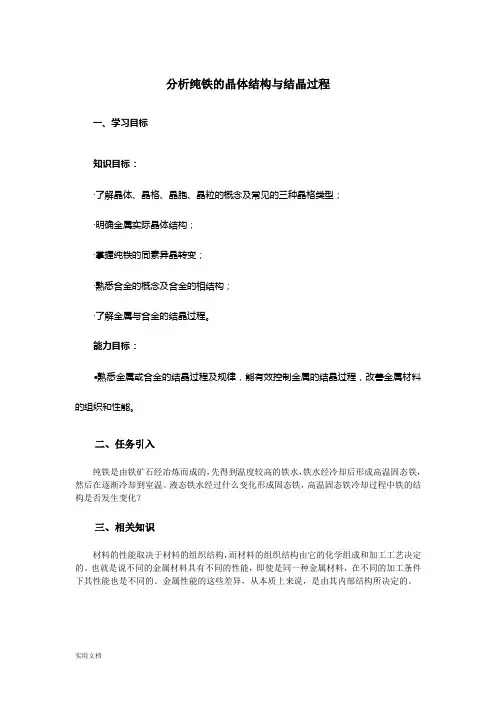

分析纯铁的晶体结构与结晶过程一、学习目标知识目标：·了解晶体、晶格、晶胞、晶粒的概念及常见的三种晶格类型；·明确金属实际晶体结构；·掌握纯铁的同素异晶转变；·熟悉合金的概念及合金的相结构；·了解金属与合金的结晶过程。

能力目标：·熟悉金属或合金的结晶过程及规律，能有效控制金属的结晶过程，改善金属材料的组织和性能。

二、任务引入纯铁是由铁矿石经冶炼而成的，先得到温度较高的铁水，铁水经冷却后形成高温固态铁，然后在逐渐冷却到室温。

液态铁水经过什么变化形成固态铁，高温固态铁冷却过程中铁的结构是否发生变化？三、相关知识材料的性能取决于材料的组织结构，而材料的组织结构由它的化学组成和加工工艺决定的。

也就是说不同的金属材料具有不同的性能，即使是同一种金属材料，在不同的加工条件下其性能也是不同的。

金属性能的这些差异，从本质上来说，是由其内部结构所决定的。

（一）常见的金属晶格类型1.晶体与非晶体自然界中的固态物质都是由原子组成的，根据原子排列的状况不同，可以将物质分为晶体和非晶体两大类。

（1）晶体物质的原子都是按一定几何形状有规则地排列的称为晶体，如金刚石、石墨及固态金属和合金。

（2）非晶体在物质内部，凡是原子呈无规则、杂乱地堆砌在一起的称为非晶体，如松香、普通玻璃、沥青、石蜡等。

晶体与非晶体因原子排列方式不同，它们的性能也有差异。

晶体具有固定的熔点，其性能呈各向异性，而非晶体没有固定的熔点，呈各向同性。

2.晶格与晶胞晶体内部的原子是按照一定规则排列的。

为了便于理解，将金属晶体中原子看成一个小球，图1-7（a）是金属晶体中原子在空间作有规则排列的简单模型。

为了说明排列的方式，人为地把原子看成一个点，用假想的线将各原子的中心连结起来，这样就得到一个抽象化了的空间格架，见图1-7（b）。

这种用于描述原子在晶体中排列规律的空间格架称为晶格。

（a）晶体的原子排列模型（b）晶格（c）晶胞图1-7 晶体、晶格和晶胞示意图由上图可见，晶格是由许多形状、大小相同的最小几何单元重复堆积而成的。

金属晶体结晶知识点总结一、晶体结晶概念及原子排列规律1. 晶体结晶概念：晶体是由一定种类的原子或者分子按照一定的排列顺序和规则组成的固体物质，具有周期性排列结构和明显的晶体性质。

2. 晶体的原子排列规律：晶体的结晶形式是由原子或分子的周期性排列而形成的，这种排列具有高度规则性和周期性，其排列方式受到晶体内部原子结构和晶体生长条件的影响。

二、晶体的基本结构1. 金属晶体的结构：金属晶体基本结构是由金属离子或原子经过排列而成。

在金属晶格中，金属原子之间由金属键结合，通过电子云间的共享而形成结晶结构。

2. 晶体的晶格：晶体的结构由晶格组成，晶格是由一系列平行排列的基本单元组成的。

晶格在三维空间中构成晶体的结构基础，束缚着晶体材料的原子或离子。

3. 晶体的晶胞：晶体的基本结构单元是晶胞，晶胞是晶体内可以复制整个晶体结构的最小重复单元，是晶体中基本的空间单位。

三、晶体生长1. 晶体生长的条件：晶体生长的条件包括适当的温度、压力和爆发原子。

晶体的生长过程受到物理、化学条件和材料的约束。

2. 晶体的生长方式：晶体生长方式分为固体相生长和溶液相生长两种方式，固体相生长是指晶体在固态材料中生长，溶液相生长是指晶体在溶液中生长。

3. 晶体生长的影响因素：晶体生长过程中受到多种因素的影响，包括溶液浓度、温度、溶液饱和度、晶种的形状和结构等。

四、晶体结构及其性能1. 晶体的结构类型：晶体的结构分为立方晶系、四方晶系、正交晶系、单斜晶系、三斜晶系、六方晶系六种。

2. 晶体结构对性能的影响：晶体的结构类型决定了晶体的物理、化学和机械性能，不同的结构对材料的性能有不同的影响。

3. 晶体的晶格缺陷：晶格缺陷是指晶格中原子位置的缺失、位错、夹杂等现象，这些缺陷会影响晶体的性能和行为。

五、晶体的性能1. 金属的晶体缺陷：金属晶体包括点缺陷、线缺陷、面缺陷等，这些缺陷对金属的力学性能、导电性能和腐蚀性能有重要影响。

2. 晶体的热学性能：晶体的热学性能包括热导率、线膨胀系数、比热容等，这些性能与晶体结构和晶格缺陷有关。

第一部分章节习题第一章金属的力学性能一、填空题1、金属工艺学是研究工程上常用材料性能和___________的一门综合性的技术基础课。

2、金属材料的性能可分为两大类:一类叫_____________,反映材料在使用过程中表现出来的特性,另一类叫__________,反映材料在加工过程中表现出来的特性。

3、金属在力作用下所显示与弹性和非弹性反应相关或涉及力—应变关系的性能,叫做金属________。

4、金属抵抗永久变形和断裂的能力称为强度,常用的强度判断依据是__________、___________等。

5、断裂前金属发生不可逆永久变形的能力成为塑性,常用的塑性判断依据是________和_________。

6、常用的硬度表示方法有__________、___________和维氏硬度。

二、单项选择题7、下列不是金属力学性能的是()A、强度B、硬度C、韧性D、压力加工性能8、根据拉伸实验过程中拉伸实验力和伸长量关系,画出的力——伸长曲线(拉伸图)可以确定出金属的()A、强度和硬度B、强度和塑性C、强度和韧性D、塑性和韧性9、试样拉断前所承受的最大标称拉应力为()A、抗压强度B、屈服强度C、疲劳强度D、抗拉强度10、拉伸实验中,试样所受的力为()A、冲击B、多次冲击C、交变载荷D、静态力11、属于材料物理性能的是()A、强度B、硬度C、热膨胀性D、耐腐蚀性12、常用的塑性判断依据是()A、断后伸长率和断面收缩率B、塑性和韧性C、断面收缩率和塑性D、断后伸长率和塑性13、工程上所用的材料,一般要求其屈强比()A、越大越好B、越小越好C、大些,但不可过大D、小些,但不可过小14、工程上一般规定,塑性材料的δ为()A、≥1%B、≥5%C、≥10%D、≥15%15、适于测试硬质合金、表面淬火刚及薄片金属的硬度的测试方法是()A、布氏硬度B、洛氏硬度C、维氏硬度D、以上方法都可以16、不宜用于成品与表面薄层硬度测试方法()A、布氏硬度B、洛氏硬度C、维氏硬度D、以上方法都不宜17、用金刚石圆锥体作为压头可以用来测试()A、布氏硬度B、洛氏硬度C、维氏硬度D、以上都可以18、金属的韧性通常随加载速度提高、温度降低、应力集中程度加剧而()A、变好B、变差C、无影响D、难以判断19、判断韧性的依据是()A、强度和塑性B、冲击韧度和塑性C、冲击韧度和多冲抗力D、冲击韧度和强度20、金属疲劳的判断依据是()A、强度B、塑性C、抗拉强度D、疲劳强度21、材料的冲击韧度越大,其韧性就()A、越好B、越差C、无影响D、难以确定三、简答题22、什么叫金属的力学性能?常用的金属力学性能有哪些?23、什么是疲劳断裂?如何提高零件的疲劳强度?四、计算题24、测定某种钢的力学性能时,已知试棒的直径是10mm,其标距长度是直径的五倍,Fb=33.81KN,Fs=20.68KN,拉断后的标距长度是65mm。

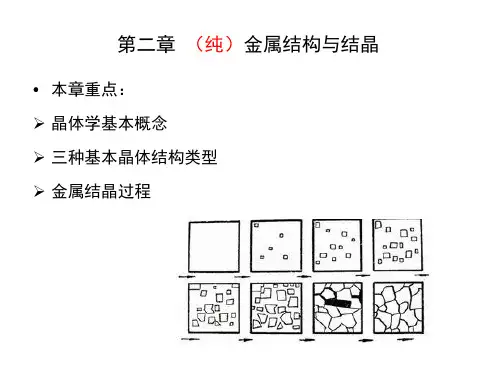

第二章 金属与合金的晶体结构与结晶第一节 金属的晶体结构自然界的固态物质，根据原子在内部的排列特征可分为晶体与非晶体两大类。

晶体与非晶体的区别表现在许多方面。

晶体物质的基本质点（原子等）在空间排列是有一定规律的，故有规则的外形，有固定的熔点。

此外，晶体物质在不同方向上具有不同的性质，表现出各向异性的特征。

在一般情况下的固态金属就是晶体。

一、晶体结构的基础知识（1）晶格与晶胞为了形象描述晶体内部原子排列的规律，将原子抽象为几何点，并用一些假想连线将几何点连接起来，这样构成的空间格子称为晶格（图2-1）晶体中原子排列具有周期性变化的特点，通常从晶格中选取一个能够完整反映晶格特征的最小几何单元称为晶胞（图2-1），它具有很高对称性。

（2）晶胞表示方法不同元素结构不同，晶胞的大小和形状也有差异。

结晶学中规定，晶胞大小以其各棱边尺寸a 、b 、c 表示，称为晶格常数。

晶胞各棱边之间的夹角分别以α、β、γ表示。

当棱边a b c ==，棱边夹角90αβγ===︒时，这种晶胞称为简单立方晶胞。

（3）致密度金属晶胞中原子本身所占有的体积百分数，它用来表示原子在晶格中排列的紧密程度。

二、三种典型的金属晶格1、体心立方晶格晶胞示意图见图2-2a。

它的晶胞是一个立方体，立方体的8个顶角和晶胞各有一个原子，其单位晶胞原子数为2个，其致密度为0.68。

属于该晶格类型的常见金属有Cr、W、Mo、V、α-Fe等。

2、面心立方晶格晶胞示意图见图2-2b。

它的晶胞也是一个立方体，立方体的8个顶角和立方体的6个面中心各有一个原子，其单位晶胞原子数为4个，其致密度为0.74（原子排列较紧密）。

属于该晶格类型的常见金属有Al、Cu、Pb、Au、γ-Fe等。

3、密排六方晶格它的晶胞是一个正六方柱体，原子排列在柱体的每个顶角和上、下底面的中心，另外三个原子排列在柱体内，晶胞示意图见图2-2c。

其单位晶胞原子数为6个，致密度也是0.74。

属于该晶格类型常见金属有Mg、Zn、Be、Cd、α-Ti等。
