发电机励磁装置ppt课件

格式：ppt
大小：7.50 MB
文档页数：24

下载文档原格式

图解发电机励磁原理课件

E=4.44fNΦ
F:励磁条件与影响 N:机端电压影响
Φ:与励磁电流关系
对于发电机来说，励磁就是产生磁通Φ
学习交流PPT
4
励磁的基本任务
Governor调速
Frequency（f） Active Power（P）
功角δ
Reactive Power（Q） Terminal Voltage（Ug）
Excitation励磁
高起始励磁系统
学习交流PPT
11
三峡电厂右岸励磁系统
THYRIP OL
完全柔性制动系统
调辅助整流柜（功率柜）直流灭磁灭磁
节控制制动整流柜
开关柜电阻柜
器柜
（柔性制动）
学习交S流1PP0T 1
S106+S107
12
直流励磁机系统（开关励磁）
FMK
*
FLQ
F
CT
L
PT
Rc LLQ
同轴
自动励磁调节器
发电机励磁系统原理（1）
学习交流PPT
1
水轮发电厂原理
大坝、水电厂、水轮机、发电机定子、转子、励磁系统
学习交流PPT
2
水轮发电厂转子
学习交流PPT
n=60f/P 励磁绕组（d轴）阻尼绕组（d轴、 q轴）
3
励磁的基本概念
什么是励磁？
场B
4.44:有效值系数
I2＝0.816Id
学习交流PPT
22
三相全控桥实际电路波形
因电感引起换弧角带来的过电压尖峰，逆变颠覆
实际电路器件介绍：快熔、阻容、分流器、表记、均流、开关、脉冲变等
学习交流PPT
23

发电机励磁系统讲稿课件

学习感悟与建议
学习感悟
通过本课程的学习，我深刻认识到发电机励磁系统在电力系统中的核心地位。同时，我也了解到发电机励磁系统的复杂性与挑战性，意识到要成为一名优秀的电力工程师，需要不断学习与积累。
建议
希望学校在今后的课程中，能进一步增加实践性的内容，如实验、仿真等，让我们有机会亲身体验发电机励磁系统的实际运行过程，加深对理论知识的理解。
频率调整
02
阐述如何通过励磁系统与其他控制系统的配合，实现发电机运
行频率的稳定。
励磁电流监控
03
介绍对励磁电流进行实时监控的必要性，以及如何通过励磁调
节器实现对励磁电流的稳定控制。
励磁系统故障识别与处理
常见故障类型
列举励磁系统可能出现的常见故障，如励磁电源故障、励磁调节器故障等。
故障识别方法
介绍如何通过监控系统的报警信息、励磁电流的异常变化等手段，及时发现励磁系统的故障。
静止励磁系统：采用静态电子设备作为励磁电源，具有响应速度快、调节精度高、可靠性好等优点，被广泛应用于现代大型发电机中。
03

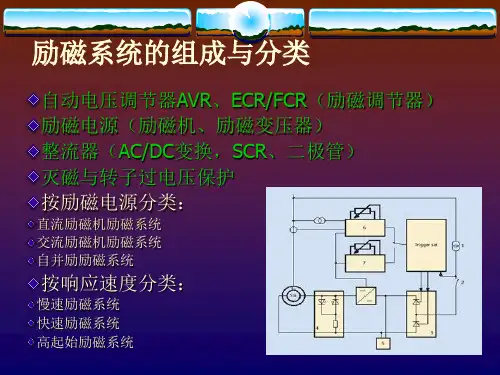

励磁系统的组成与设备
励磁电源
详细描述
根据不同的应用需求，励磁电源可采用直流电源或交流电源。
总结词：提供励磁电流的电源设备。
励磁电源是励磁系统的核心部分，负责向发电机提供励磁电流。
停运操作
介绍在发电机停运时，励磁系统需要进行的操作步骤，如励磁电源的切断、励磁电流的逐渐减小等。
安全注意事项
强调在励磁系统启动与停运过程中需要注意的安全事项，如防止电击、避免电流突变等。
励磁系统的正常运行调整
电压调整
01
解释如何通过励磁系统调整发电机的输出电压，以满足电网或

电力系统自动装置原理三同步发电机励磁自动控制系统PPT课件

ub
uc
O t1
t
ud2
ⅠⅡ Ⅲ Ⅳ Ⅴ Ⅵ
ud
uab uac ubc uba uca ucb uab uac
O
t
id
O
t
ia
O
t
电路带阻感负载a =30时的波形
电力系统自动装置原理
*自动调节励磁装置
1．硬件构成变送器；同步电压检测电路；输入、输出通道电路；主机
电力系统自动装置原理
*自动调节励磁装置
2．软件功能 @多种励磁限制。 @电压互感器断线检测及保护。 @手动/自动运行方式的相互跟踪。 @独立的后备通道，自动跟踪工作通道，切换无波动。 @励磁系统（包括调节器）出现失磁、失控故障或软件连续几次出轨而自复归无效时，自动切换到备用通道工作。 @软件具有自诊断、自恢复功能。
id
a
负 b c载
ud
VT4 VT6 VT2 d2
UAV =1.35Up-pcosα =2.34 UPcosα
三相全控桥式整流电路在 0°<α﹤90°时，处于整流工作状态，改变α角，可以调节发电机励磁电流; 在90°<α< 180° 时，电路处于逆变工作状态，可以实现对发电机的自动灭磁。
ud1 = 30°ua
电力系统自动装置原理
二、对励磁系统的要求
维持电压水平和无功的合理分配控制能力和调节范围快速反应能力结构简单，易于维护足够的阻尼能力
高度的可靠性快速性
电力系统自动装置原理
自动调节励磁系统的基本构成
Ie.G. GLE
励磁功率
G
单元
~
自动调节励磁装置AER
TA
.
UG

励磁系统培训课件(经典)

• FLR灭磁电阻柜，包含励磁系统中灭磁及过电压回路，直流起励回路。其具体内容如下：
• 灭磁回路：采用非线性电阻（氧化锌）灭磁；灭磁阀片采用ZnO灭磁阀片,每片20KJ/60A。
• 过电压吸收回路：采用非线性电阻（氧化锌）吸收过电压；过压阀片采用ZnO灭磁阀片,每片20KJ/60A。
1、灭磁作用和要求
• 配有快熔及快熔指示器 • 模块在运行中会产生大量的热量，为了保证模块的正常运行，在功
率柜顶部设有两台通风机，加强冷却。 • 监视与报警 • 任一个整流柜退出运行报警 • 可控硅保险熔断报警（微型开关监控） • 散热器或空气过热报警 • 冷却风扇故障报警 • 空气流量过低报警（带风量继电器监控）
2.2 灭磁电阻柜
措施只要配合快速保护，完善转子阻尼系统，采用性能良好的励磁调节器和可控硅整流装置，并适当提高励磁倍数．就足以补偿其缺点。
二、港电公司励磁系统的组成
励磁系统的组成
• 发电厂2×660MW励磁系统采用自并激可控硅静止励磁方式，励磁系统主要由机端励磁变、可控硅整流装置、自动电压调节器、灭磁和
过电压保护装置、启励装置、必要的监测、保护、报警辅助装置等
• 在不同运行工况下，根据要求对发电机实行过励限制和欠励限制，以确保同步发电机组的安全稳定运行。
四、对励磁系统的性能要求
600MW及以上机组的励磁系统，都是高起始响应励磁系统。对其基本要求如下：
➢ 具备足够的调节容量，以适应各种运行工况要求。 ➢ 要提高电力系统的暂态稳定性，励磁系统必须同时具有较高的强励倍数和
§2发电厂励磁系统介绍
一、大型发电机组励磁系统分类
根据交流电源的来源不同分为两大类
第一类，交流电源来自与主机同轴的交流发电机，

工学微机电力自动装置原理课件第3章同步发电机励磁控制系统.ppt

（1）发电机的有功功率特性（前面已经知道）
PG
EqU X
sin
第3章指令系统及汇编语言程序设计
以上发电机有功功率公式和其曲线。可知：改变励磁电流的大小，就能改变感电动势Eq的大小，从尔改变发电机功率角δ的大小。当功率角δ从0度变化到90度时PG 就从0变化到最大Pm值。称为发电机的内角特性。但是当功率角δ大于90度后， PG就又从最大Pm值往小的方向变化，称为发电机的外角特性。它带来静态特性不稳定的问题。我们希望功率角δ大于90度后，提高Pm值，在很宽的范围内维持Pm值的稳定性？其办法就是使励磁调节器起作用，改变励磁电流的大小，来达到，见图3-7
第3章指令系统及汇编语言程序设计
B、关系说明：励磁电流IEF增加或减小：发电机感应电动势Eq也随着增加或减小，
因此发电机的输出电压UG和电流IG 、IP、无功电流IQ、无功功率 PQ 都将改变。
它们的关系可用下式表示：
Eq I EF
Eq c os U G IQ X d
当cos很小时：Eq U G IQ X d
第3章指令系统及汇编语言程序设计
（4）系统能否处于动态稳定实质上是由励磁电流IEF决定的。只要增加励磁电流IEF就能使F点上面的阴影面积大于下面阴影面积，而使系统进入动态稳定。
（1）正常情况下，发电机输出功率为PG0，在图2-8中的a点运行。
（2）电网受干扰后，功率工作点下降到b点，此时转子因有过剩转矩而加速，使PG上升达到F点。
（3）达到F点后P>PG0转子上出现制动转矩,转子减速.。PG下降，能否稳定在PG0，处决于F点上下阴影区的面积是否相等。若上面的面积大于下面的面积系统处于动态稳定，否则系统不能处于动态稳定。

【课件】发电机励磁系统专题PPT

励磁系统
励磁系统的分类
按供电方式分
他励式励磁系统
自励式励磁系统
按整流器是否旋转分
直流电机励磁系整流器励磁系统
统(直流励磁机)
交流励磁机
按功率引取方式分
自并励系自复励系谐波励磁
统
统
系统
按整流器是否旋转分
静止整流器励磁旋转整流器励磁
系统
系统
按复合位置分
交流侧复合的自直流侧复合的自
复励系统
复励系统
正常运行中的LCP状态

维护操作面板(手持屏)UNS0874(SPA)
多功能手持屏SPA用于调试和维护。具有就地操作、参数设定和应用程序编程功能。可显示励磁系统的数据（如发电机机端电压、励磁电流和励磁电压）、设定参数。还具有实时报警和故障记录管理功能。该手持屏有16个触摸键和一个4×20字符的液晶显示屏，类似于一个袖珍计算器。它通过串行接口RS485与励磁装置相连接，数据传输速率为9600位/秒。手持屏的电源通过串行电缆提供，其本身不需电池。手持屏与AVR双通道之间的通讯是通过公共接口实现的。两通道由各自的ID识别号区分，不需要重新连接电缆，就可以自由选择与任一通道进行通讯。
发电机励磁系统
概述
励磁系统的作用励磁系统的分类励磁系统的结构
Primary Energy
励磁系统在电能生产诸环节中的位置
Mechanical Energy
Electrical Energy
Consumer
Turbine Generator
Field Current
Generator Voltage
-G34
ARCNET FIELD BUS

同步电动机励磁系统培训PPT课件

主要特点
把电能转换成机械能的定、转子双边励磁的交流电动机优点 • 功率因数高 • 运行稳定性高 • 运行效率高 • 转速恒定不变缺点 • 起动复杂 • 需要两种电源 • 结构复杂、维护保养要求高
与同步发电机的比较
工作原理
• 发电机输出有功、机械能转换成电能 • 电动机吸收有功、电能转换成机械能
结构组成
单柜结构双柜结构
调节器——机械结构
励磁调节器结构紧凑，其功能单元完全模块化。调节器合理地组装在调节柜中，调节柜采用双门结构，前门为有机玻璃门，内门为摇门，双门结构可方便设备的调试、维护及检修。右图为内门打开的调节柜。柜体采用进口RITTL柜体。
MER6002调节器组成
调节器逻辑原理图
-A09
转子参量检控板
CT -B01
组合变送器
-A90
总线板
PT
-BV01 -PLC
可编程控制器
-A04
信号输出板
(to RTU)
to SCR
-K90
调节板
-GT
RS232C 操作显示屏
核心控制器件
日本松下电工的FP0型可编程控制器
16DI/16DO 2AI/1AO 5000步程序容量 0.9us/步
集成一体化移相触发模块日本HAKKO公司的V608C彩色液晶触摸屏
人机界面——智能触摸屏
运行参数显示运行状态显示操作故障报警故障记录、追忆故障处理帮助
人机界面欢迎画面
人机界面主菜单
状态显示－表计画面
主通道信息画面
备用通道信息画面
通道操作画面－ＯＦＦ状态
通道操作画面－ＯＮ状态
——应用范围

水轮发电机励磁系统课件

励磁调节器的工作原理
励磁调节器的作用
励磁调节器的作用是调节发电机的输出电压和频率，使其保持稳定。
励磁调节器的组成
励磁调节器主要由检测单元、控制单元和执行单元组成。
励磁调节器的工作流程
励磁调节器通过检测发电机的输出电压和频率，根据设定的控制规律调节励磁电流，从而控制发电机的输出电压和频率。
03
在发电机出现异常时，迅速切断励磁电流并防止过电压损害发电机。
励磁系统的分类
直流励磁系统
采用直流发电机作为励磁电源，结构简单，但维护困难，现已逐渐被淘汰。
交流励磁系统
采用交流发电机作为励磁电源，具有较高的调节性能和可靠性，是现代大型水轮发电机组常用的励磁方式。
02
水轮发电机励磁系统原理
水轮发电机转子励磁电路
01
转子励磁电路的组成
水轮发电机的转子励磁电路主要由励磁机、励磁调节器、转子绕组等组
成。
02
励磁机的结构和工作原理
励磁机通常采用直流发电机，其结构和工作原理与普通直流发电机类似
。
03
励磁调节器的作用和原理
励磁调节器的作用是调节励磁电流，从而调节发电机的输出电压和频率
。其原理是通过检测发电机的输出电压和频率，控制励磁机的励磁电流
励磁系统的基本原理
直流发电机的基本原理
01
直流发电机是根据电磁感应原理，通过旋转的磁场和导线的相
对运动来发电的。
交流发电机的基本原理
02
交流发电机是通过旋转的磁场和导线的相对运动来发电的，输
出的电压和频率是变化的。
同步发电机的原理
03
同步发电机是通过旋转的磁场和导线的相对运动来发电的，输

发电机励磁系统原理ppt

定QC子电压升高，Q以CG 使机组运行点回到允许的允许范围之内。
欠励限制曲线
定子电流限制（过无功限制、过励限制）
定子电流限制还可以采用根据发电机输出的有功功率来确定发电机允许输出无功功率的方式来实现，即过无功限制
功率因数＝1附近没有操作
有功电流分量
QL 进相运行超过限制区
迟相运行超过限制区
QLG
励磁调节器原理图
移相触发器原理：Ut＋Uk＝触发脉冲模拟式移相电路：余弦移相、锯齿波移相
பைடு நூலகம்
AVR（自动）恒电压闭环自动电压调节器 ECR（手动）恒电流闭环励磁电流调节器电压给定Ugref 电流给定Ifref PID调节计算限制功能控制电压Uk
恒无功闭环：AVR的辅助控制
励磁调节器构成
A
UFG1其他辅助控制功能 1、UFGP2T断逆线变保B 护功能； 2、软起励功能； 34、、主同0 开步关电容压V4/5F错断限制功线47曲能保线5；护0 f(Hz)
励磁产生负阻尼的原因
阻尼（正、零、负）VS惯性
动态稳定可以理解为机电振荡的阻尼问题。 AVR造成阻尼变弱、甚至变负（K5变负)。在 —定的运行方式及励磁系统参数下，AVR在维持Ug恒定的同时，会产生负的阻尼作用。 ➢扰动前后：ΔP → Δδ1 → Δδ→ 摆动 ➢ → 阻尼 → Δδ2 →稳定 ➢传统励磁：低增益慢速（没有能力管闲事） Δδ→ ΔUg →AVR作用小、反应慢 → ΔUf小 → ΔIf小 → Δ → ΔP（力矩象限不明） → 对Δδ影响极小。 ➢现代励磁：高增益快速（管闲事帮倒忙） Δδ→ ΔUg →AVR作用大、反应快 → ΔUf大 → ΔIf大 → Δ → ΔP（力矩第二象限） → 产生负阻尼使原来的阻尼变小，对Δδ负面影响。 ➢AVR+PSS:高增益快速+附加控制系统（管闲事帮正忙） Δδ→ ΔUg →AVR作用大、反应快 → ΔUf大 → ΔIf大， Δ → ΔP（力矩第一象限） →产生正阻尼使原来的阻尼变大，对Δδ正面影响。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

➢ 电磁兼容技术：是首家通过电磁兼容测试的励磁调节类电子装置，能够抵御±2500V传导瞬变干扰、±8000V静电放电干扰及10V/M 的空间电磁辐射。
2021/1/17
SAVR－2000发电机励磁调节器
▪ 使用环境 ➢ 使用地点的海拔高度不大于2500米。 ➢ 环境温度为0℃～＋40℃。 ➢ 环境相对湿度不大于90％，无冷凝。 ➢ 使用环境的周围介质无爆炸危险，不应含有腐蚀性气体，所含电
2021/1/17
SAVR－2000发电机励磁调节器
▪ SAVR－2000发电机励磁调节器屏柜正视图
2021/1/17
SAVR－2000发电机励磁调节器
• 发电机励磁系统原理图
2021/1/17
SAVR－2000发电机励磁调节器
▪ 可控硅整流装置主回路原理图
2021/1/17
SAVR－2000发电机励磁调节器
2021/1/17
SAVR－2000发电机励磁调节器
谢谢大家！
2021/1/17
SAVR－2000发电机励磁调节器
• 工控机操作界面介绍
2021/1/17
SAVR－2000发电机励磁调节器
• 工控机操作界面介绍
2021/1/17
SAVR－2000发电机励磁调节器
• 工控机操作界面介绍
电机励磁调节器
• 工控机操作界面介绍
2021/1/17
SAVR－2000发电机励磁调节器
• 工控机操作界面介绍
2021/1/17
SAVR－2000发电机励磁调节器
• 工控机操作界面介绍
2021/1/17
SAVR－2000发电机励磁调节器
• 工控机操作界面介绍
2021/1/17
SAVR－2000发电机励磁调节器
• SAVR－2000微机励磁调节器投运指导书 • FLZ系列可控硅使用说明
发电机励磁装置
ddzlglm
2021/1/17
SAVR－2000发电机励磁调节器
➢ 先进的测量方式：在一个周期（20ms）内对三相定子电压及三相定子电流进行多点交流采样，并由软件实时计算出有功功率、无功功率及定子电压、电流的有效值。因此响应速度快，测量精度不受波形影响。
➢ 分步式隔离电源：SAVR－2000发电机励磁调节器采用了分步式隔离电源。整个装置电源分为主机电源（＋5V）、模拟量电源（＋ 12V与－12V）、脉冲电源、脉冲检测电源、开出量电源、开入量电源（2路）。各部分相互隔离，提高了装置整体的可靠性。
▪ 可控硅整流装置操作显示原理图
2021/1/17
SAVR－2000发电机励磁调节器
▪ 可控硅整流装置操作显示原理图
2021/1/17
SAVR－2000发电机励磁调节器
• 灭磁及过压保护柜主回路原理图
2021/1/17
SAVR－2000发电机励磁调节器
• 灭磁及过压保护装置操作原理图
2021/1/17
尘埃的浓度不应使绝缘水平降低到允许极限值以下。
2021/1/17
SAVR－2000发电机励磁调节器
▪ 发电机励磁装置屏柜正视图
2021/1/17
SAVR－2000发电机励磁调节器
• 发电机励磁装置屏柜背视图
2021/1/17
SAVR－2000发电机励磁调节器
▪ SAVR－2000发电机励磁调节器屏柜正视图
