发电机励磁系统培训一、介绍发电机励磁系统是发电机的重要组成部分，其作用是在发电机工作时提供稳定的励磁电流，以保证发电机的正常运行。
励磁系统的性能对发电机的输出电压和稳定性有着重要的影响。
因此，加强对发电机励磁系统的培训和学习是非常必要的。
二、励磁系统的基本原理1. 励磁系统的作用励磁系统是产生发电机磁场所需要的设备和电路，它的主要作用是通过控制发电机励磁电流的大小和方向，来调节发电机的输出电压和频率，保证发电机的正常运行。
2. 励磁系统的组成（1）励磁电源：通常是直流励磁发电机或励磁变压器；（2）励磁回路：主要包括励磁绕组、励磁电抗器、励磁保护装置等部分；（3）励磁控制系统：包括励磁自动调节装置、励磁手动控制装置等。
3. 励磁系统的原理励磁系统的原理是通过改变励磁绕组的励磁电流，来改变发电机的磁场强度，从而控制输出电压和频率。
励磁系统的自动调节装置通过监测发电机的输出电压和频率，自动调节励磁电流的大小和方向，以保证发电机的稳定运行。
三、励磁系统的故障与维修1. 励磁系统的常见故障（1）励磁电源故障：包括励磁发电机跳闸、励磁变压器故障等；（2）励磁回路故障：包括励磁绕组短路、励磁电抗器故障等；（3）励磁控制系统故障：包括励磁自动调节装置失效、励磁手动控制装置故障等。
2. 励磁系统的维修方法对于励磁系统的故障，需要及时调查原因，并采取相应的维修措施。
一般来说，可以采用以下方法：（1）励磁电源故障的维修：先检查电源供电是否正常，然后对设备进行检修或更换；（2）励磁回路故障的维修：根据故障现象，逐一检查和维修励磁回路中的各个组成部分；（3）励磁控制系统故障的维修：检查励磁控制系统的电气连接、控制元件是否正常，进行必要的维修和调试。
四、励磁系统的运行与维护1. 励磁系统的运行励磁系统的运行对发电机的输出电压和频率有着重要的影响。
为保证发电机的正常运行，励磁系统需要及时调查、监测和维护。
在运行过程中，需关注励磁电源的输出电压和电流是否在正常范围内，励磁回路中的绕组和电抗器是否有异常发热现象等。
发电机培训资料发电机是一种能够将机械能转化为电能的设备，广泛应用于各个领域。
为了能够正常地运行和维护发电机，进行发电机培训是非常必要的。
本文将提供一些发电机培训资料，帮助您了解发电机的基本原理、运行维护和故障排除等方面的知识。
一、发电机的基本原理1. 发电机的工作原理：了解发电机是如何将机械能转化为电能的，通过感应法则和右手定则的解释，让学员深入了解发电机的基本工作原理。
2. 发电机的构造：详细介绍发电机的结构和组成部分，包括转子、定子、励磁系统等，以便学员能够对发电机的整体结构和各个部件的功能有一个全面的了解。
3. 发电机的类型：介绍常见的发电机类型，包括交流发电机和直流发电机等，了解它们的不同特点和适用范围。
二、发电机的运行维护1. 发电机的启动和停机：介绍发电机的启动和停机步骤，包括机械启动和电启动等，让学员了解如何正确操作发电机的启停过程。
2. 发电机的运行参数监测：介绍发电机运行过程中需要监测的参数，包括电压、电流、转速、温度等，以便及时发现并解决运行异常问题。
3. 发电机的维护保养：详细介绍发电机的定期维护工作，包括清洁、润滑、紧固等，帮助学员掌握正确的发电机维护方法，延长发电机的使用寿命。
三、发电机故障排除1. 发电机故障的分类：介绍常见的发电机故障类型，包括电气故障、机械故障和控制故障等，帮助学员对故障进行分类和理解。
2. 发电机故障诊断：详细介绍发电机故障的诊断步骤和方法，包括观察、测量和分析等，让学员能够准确地判断发电机故障的原因和解决方案。
3. 发电机故障的修复：介绍发电机故障修复的基本原则和注意事项，包括更换零配件、调整电气连接等，帮助学员进行故障排除和修复工作。
四、发电机的安全操作1. 发电机的安全操作规程：介绍发电机的安全操作规程和注意事项，包括接地、防护措施和操作流程等，帮助学员在操作发电机时遵守安全规定，确保人身安全和设备正常运行。
2. 发电机的安全设施：介绍发电机常见的安全设施，包括漏电保护器、过电压保护器和接地保护装置等，让学员了解并正确使用这些设施，预防事故的发生。
发电机励磁系统培训教材一、引言在现代电力系统中，发电机励磁系统起着至关重要的作用。
它不仅影响着发电机的运行稳定性和可靠性，还对整个电力系统的电能质量和运行经济性有着重要影响。
因此，深入了解和掌握发电机励磁系统的工作原理、组成结构和运行维护知识，对于电力系统的运行和管理具有重要意义。
二、发电机励磁系统的基本原理发电机励磁系统的主要作用是为发电机的磁场提供直流电流，从而建立发电机的电压。
其基本原理是基于电磁感应定律，即通过在发电机的转子绕组中通入直流电流，产生一个恒定的磁场，当发电机的转子旋转时，定子绕组中就会感应出交流电压。
为了维持发电机端电压的稳定，励磁系统需要根据发电机输出电压、电流和功率因数等参数的变化，自动调节励磁电流的大小，以保证发电机在不同的运行工况下都能输出稳定的电压。
三、发电机励磁系统的组成结构发电机励磁系统通常由励磁电源、励磁调节器、励磁功率单元和灭磁装置等部分组成。
1、励磁电源直流励磁机：早期的励磁电源，结构简单，但维护工作量大，性能逐渐被淘汰。
交流励磁机：通过整流装置将交流电源转换为直流电源，性能相对稳定。
静止励磁系统：直接从发电机端获取交流电源，经过励磁变压器降压和整流装置整流后供给励磁绕组，具有响应速度快、结构简单等优点。
2、励磁调节器测量比较单元：负责测量发电机的端电压、电流等参数，并与给定值进行比较，得出偏差信号。
综合放大单元：对偏差信号进行放大和综合处理，以提高调节的精度和稳定性。
移相触发单元：根据综合放大单元的输出信号，控制整流装置的触发角，从而调节励磁电流的大小。
3、励磁功率单元可控硅整流装置：将交流电源转换为直流电源，其性能直接影响励磁系统的输出特性。
灭磁开关：在发电机故障或停机时，迅速切断励磁电流，保护发电机和励磁系统。
4、灭磁装置灭磁电阻：用于消耗发电机磁场中的能量，实现快速灭磁。
灭磁开关：与灭磁电阻配合使用，完成灭磁过程。
四、发电机励磁系统的运行方式1、恒励磁电流运行方式在这种方式下，励磁电流保持恒定，不随发电机端电压和负载的变化而改变。

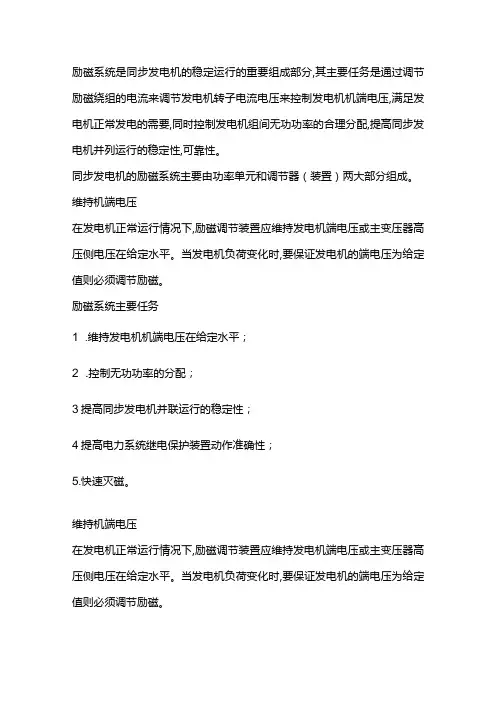

励磁系统是同步发电机的稳定运行的重要组成部分,其主要任务是通过调节励磁绕组的电流来调节发电机转子电流电压来控制发电机机端电压,满足发电机正常发电的需要,同时控制发电机组间无功功率的合理分配,提高同步发电机并列运行的稳定性,可靠性。
同步发电机的励磁系统主要由功率单元和调节器（装置）两大部分组成。
维持机端电压在发电机正常运行情况下,励磁调节装置应维持发电机端电压或主变压器高压侧电压在给定水平。
当发电机负荷变化时,要保证发电机的端电压为给定值则必须调节励磁。
励磁系统主要任务1 .维持发电机机端电压在给定水平；2 .控制无功功率的分配；3提高同步发电机并联运行的稳定性；4提高电力系统继电保护装置动作准确性；5.快速灭磁。
维持机端电压在发电机正常运行情况下,励磁调节装置应维持发电机端电压或主变压器高压侧电压在给定水平。
当发电机负荷变化时,要保证发电机的端电压为给定值则必须调节励磁。
从发电机简化相量图可知：Eq=Uf+jLXd其中，Eq-发电机空载电势；Uf-发电机机端电压Uf-发电机定子电流；Xd-发电机同步电抗。
由上式可知,在发电机空载电势Eq恒定的情况下,发电机机端电压Uf会随发电机定子电流If增加而降低,随发电机定子电流If降低而增加。
要保证发电机的机端电压Uf恒定,必须随发电机负荷电流的增加或减小而增加或减小发电机的空载电势Eq o而Eq是发电机励磁电流IL的函数,若不考虑饱和,则空载电势Eq和励磁电流IL成正比。
故在发电机运行中,随着发电机负荷电流变化,发电机的端电压也将随之变化,要使发电机的机端电压维持在给定水平,需要通过励磁装置的调节作用启动增加或减少励磁电流。
无功功率分配当发电机并列于电力系统运行时,它输出的有功取决于原动机输入的机械功率,而输出的无功则与发电机的励磁电流有关,实际运行中,发电机并列运行的母线不会是无穷大母线,这时改变发电机励磁会使发电机机端电压和无功功率都发生变化,但端电压变化较小,而无功功率会有较大的变化。
发电机的组成及工作原理一、发电机的组成发电机是将机械能转化为电能的装置，由以下几个主要部分组成：1. 励磁系统：励磁系统是发电机的核心部分，它提供了电磁场，使得发电机能够产生电能。
励磁系统包括励磁电源、励磁线圈和励磁调节装置。
励磁电源通常是直流电源，可以是直流发电机、蓄电池或者整流器。
2. 转子：转子是发电机的旋转部分，通常由导体制成，通过旋转产生电能。
转子可以是铁芯转子或者空心转子。
铁芯转子由铁芯和绕组组成，绕组通常是三相绕组。
空心转子则是空心的，通过将导体绕在转子上实现电能转化。
3. 定子：定子是发电机的固定部分，通常由铁芯和绕组组成。
定子的绕组也是三相绕组，与转子的绕组相互连接形成电磁感应。
4. 机械部分：机械部分包括发电机的轴、轴承、风扇等。
轴是连接转子和发电机的外部机械设备的部分，轴承用于支撑转子的旋转，风扇则用于散热。
5. 控制系统：控制系统用于监测和控制发电机的运行状态，包括电压、电流、频率等参数的监测和调节。
二、发电机的工作原理发电机的工作原理是基于法拉第电磁感应定律，即当导体在磁场中运动时，会产生感应电动势。
发电机利用这一原理将机械能转化为电能。
具体来说，发电机的工作过程如下：1. 励磁：通过励磁系统提供的电磁场，使得转子上的绕组产生电流。
这个电流会产生一个旋转的磁场，与定子上的绕组的磁场相互作用。
2. 电磁感应：当转子旋转时，转子上的绕组的磁场会与定子上的绕组的磁场相互作用，产生电磁感应。
根据法拉第电磁感应定律，这个电磁感应会产生感应电动势。
3. 输出电能：感应电动势会使得定子上的绕组中产生电流，这个电流就是输出的电能。
输出的电能可以通过连接在定子绕组两端的导线传输到外部负载上。
4. 控制和调节：控制系统会监测输出电能的电压、电流和频率等参数，并根据需要进行调节，以确保发电机的稳定运行。
总结起来，发电机的工作原理是通过励磁系统产生磁场，转子上的绕组在磁场的作用下产生电磁感应，进而产生输出的电能。
发电机自并励励磁工作原理一、什么是发电机的自并励励磁？自并励励磁（Self-Excitation）是指发电机在工作时，通过其自身的电磁感应和反馈机制产生励磁电流，从而形成稳定的磁场，实现电压的产生和输出。
发电机的自并励励磁工作原理是发电机产生电流的基础和关键过程。
二、自并励励磁的工作原理1. 自励磁原理自励磁原理是指发电机在工作时，由于电磁感应作用产生的感应电动势，经过整流装置后形成直流电流，进而加强磁场，实现自身的励磁。
2. 励磁回路励磁回路是实现自并励励磁的基础结构，包括发电机的励磁绕组、电刷、电枢绕组和整流装置等。
（1）励磁绕组励磁绕组是发电机中用于产生磁场的线圈，通常由直流电流供电。
其位置通常位于电机转子上。
（2）电刷电刷是连接外部电源和励磁绕组的器件，用于将外部电流引入励磁绕组，产生磁场。
（3）电枢绕组电枢绕组是发电机中的输出绕组，根据法拉第电磁感应定律，电枢绕组中的电流会产生磁场。
（4）整流装置整流装置用于将产生的交流电转化为直流电，以实现对励磁绕组的供电。
常见的整流装置包括整流桥和整流子。
3. 自并励励磁的过程当发电机启动后，电机转子开始旋转。
根据电磁感应定律，由磁场变化所产生的感应电动势会导致电枢绕组中产生电流。
该电流通过励磁绕组和电刷，形成励磁电流，进而加强磁场。
加强的磁场又会进一步增大电枢绕组中的感应电动势，形成正反馈，使励磁电流继续增大。
当励磁电流达到一定程度后，磁场强度足够强大，电枢绕组中的感应电动势能够抵消励磁电流产生的电势差。
此时，自并励励磁达到稳定状态，发电机开始产生稳定的电压和电流输出。
三、自并励励磁的优点和应用1. 优点自并励励磁具有以下几个优点：•系统简单：自并励励磁不需要外部的励磁电源，只需要发电机自身产生的电势差即可实现励磁，使系统结构简单、可靠性高。
•节能环保：自并励励磁消除了对外部励磁电源的需求，节省了能源消耗，并且减少了对环境的影响。
•稳定性强：自并励励磁能够根据电枢绕组的输出电压和电流的变化进行自动调节，以保持发电机输出电压的稳定性。
发电机励磁机无刷励磁无刷励磁是一种用于发电机励磁的技术，在发电机中起到稳定电压和电流的作用。
本文将详细介绍无刷励磁的原理、构造、工作过程以及维护方法等方面内容。
第一章无刷励磁原理无刷励磁采用电子器件（无刷励磁机）取代传统的直流励磁机，通过电磁控制电流和磁场，从而实现对电磁场和电势的控制。
1. 电磁控制电流通过电子器件控制电流，可以精确调节励磁机的电流大小，从而调节发电机的输出电压和电流。
2. 电磁控制磁场通过电磁控制磁场，可以调节励磁机的磁场大小和方向，从而控制发电机输出电压的波形和频率。
第二章无刷励磁机构造无刷励磁机由多个部件组成，包括主体结构、电子器件、传感器和控制器等。
1. 主体结构主体结构是无刷励磁机的基本支撑和固定部分，通常由金属材料制成，具有一定的强度和刚性。
2. 电子器件电子器件是无刷励磁机的核心部分，包括功率电子器件和控制电路等。
功率电子器件用于控制电流和磁场，控制电路用于控制功率电子器件的工作状态。
3. 传感器传感器用于检测电磁场和电流的大小和方向，将检测到的信息传输给控制器。
4. 控制器控制器是无刷励磁机的智能控制部分，根据传感器反馈的信息，控制功率电子器件的工作状态，确保无刷励磁的正常运行。
第三章无刷励磁工作过程无刷励磁工作过程包括启动、运行和停止三个阶段。
1. 启动阶段在启动阶段，控制器会向功率电子器件发送启动信号，使无刷励磁机开始工作。
同时，控制器会根据传感器反馈的信息，调节电流和磁场的大小，确保发电机输出电压和电流的稳定性。
2. 运行阶段在运行阶段，无刷励磁机根据控制器发送的信号，控制电流和磁场的大小和方向，确保发电机输出电压和电流满足需求。
3. 停止阶段在停止阶段，停止控制信号发送给功率电子器件，使无刷励磁机停止工作。
同时，控制器会确保无刷励磁机的电流和磁场逐渐减小，确保发电机平稳停止。
第四章无刷励磁维护方法为保证无刷励磁机的正常使用和延长使用寿命，需要进行定期维护。
柴油发电机励磁系统工作原理引言：柴油发电机是一种利用柴油做燃料，通过内燃机转动发电机产生电能的设备。
在柴油发电机中，励磁系统扮演着至关重要的角色，它负责提供电磁励磁场，使发电机产生电能。
本文将介绍柴油发电机励磁系统的工作原理，包括励磁系统的组成和工作过程。
一、励磁系统的组成柴油发电机的励磁系统主要由励磁电源、励磁绕组和励磁调节装置组成。
1. 励磁电源：励磁电源是提供励磁电流的装置，一般由直流电池或交流励磁电源组成。
直流电池是最常用的励磁电源，它提供稳定的直流电流，用于激励励磁绕组产生磁场。
交流励磁电源则通过变压器和整流器将交流电转换为直流电，供给励磁绕组使用。
2. 励磁绕组：励磁绕组是由导线绕制而成的线圈，通常安装在发电机的转子上。
当励磁电源通电时，产生的电流流经励磁绕组，形成电磁场。
这个电磁场会激发转子上的磁极，产生磁力，从而使转子旋转。
3. 励磁调节装置：励磁调节装置用于调节励磁电流的大小，以控制发电机的输出电压。
常见的励磁调节装置包括自动稳压器(AVR)和励磁开关。
AVR通过感应输出电压的变化，控制励磁电流的大小，以维持输出电压的稳定。
励磁开关则用于控制励磁电流的通断，以实现对发电机的开启和关闭。
二、励磁系统的工作过程柴油发电机的励磁系统工作过程如下：1. 启动阶段：当柴油发电机启动时，励磁电源开始供电，励磁绕组通电。
此时，励磁调节装置将励磁电流控制在一个较小的值，确保发电机的输出电压为零。
2. 充磁阶段：当发电机转子开始旋转时，励磁绕组产生的电磁场会随之变化。
励磁调节装置会根据输出电压的变化，逐渐增大励磁电流，使发电机的输出电压逐渐上升。
3. 稳定阶段：当发电机输出电压达到额定值时，励磁调节装置会保持励磁电流的稳定，以维持发电机输出电压的稳定。
同时，励磁调节装置还可以根据负荷的变化，自动调节励磁电流的大小，以保持输出电压的稳定。
4. 停机阶段：当柴油发电机停机时，励磁调节装置会将励磁电流降至零，停止励磁绕组的通电。
