第五章热电式传感器

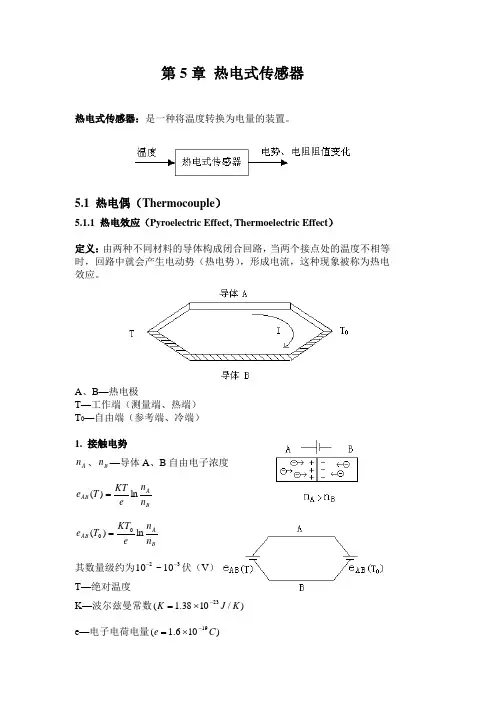

第5章 热电式传感器热电式传感器：是一种将温度转换为电量的装置。

5.1 热电偶（Thermocouple ）5.1.1 热电效应（Pyroelectric Effect, Thermoelectric Effect ）定义：由两种不同材料的导体构成闭合回路，当两个接点处的温度不相等时，回路中就会产生电动势（热电势），形成电流，这种现象被称为热电效应。

A 、B —热电极T —工作端（测量端、热端） T 0—自由端（参考端、冷端）1. 接触电势A n 、B n —导体A 、B 自由电子浓度B AAB n n e KT T e ln)(=BAAB n n e KT T e ln)(00=其数量级约为3210~10--伏（V ） T —绝对温度K —波尔兹曼常数)/1038.1(23K J K -⨯= e —电子电荷电量)106.1(19C e -⨯=总的接触电势：BA AB AB n n T T e KT e T e ln )()()(00-=- 2. 温差电势单一导体，如果两端温度不同，在两端间会产生温差电势。

⎰=TT A A dT T T e 0),(0σ⎰=TT B B dT T T e 0),(0σ 其数量级约为510-伏（V ）A σ 、B σ—汤姆逊系数总的温差电势：⎰-=-TT B A B A dT T T e T T e 0)(),(),(00σσ3. 热电偶总的热电势[][]),(),()()(),(0000T T e T T e T e T e T T E A B AB AB AB -+-=由于温差电势较小，可以忽略，所以 BA AB AB AB n n T T e KT e T e T T E ln )()()(),(000-=-≈感测技术讲义- 47 -结论：(1)若构成热电偶的两个导体材料相同，即B A n n =，则0ln )(),(00=-=BA AB n n T T e KT T E ，所以必须采用两种不同的材料。

热电式传感器的原理和应用一、热电式传感器的原理热电式传感器是一种使用热电效应来测量温度的传感器。

它利用了热电效应在两个不同材料接合处产生的温度差，从而生成一个电压或电流信号，用于测量温度。

1. 热电效应的基本原理热电效应是指两个不同材料的接触处由于温度差异而产生的电势差。

根据这个原理，热电式传感器通常由两种不同材料的导线或导体构成。

2. 热电偶原理热电偶是热电式传感器的一种常见类型，它由两根不同材料的导线通过焊接连接而成。

当一个导线的接触处受到热源的加热时，会产生一个电势差，这个电势差与温度成正比。

通过测量这个电势差，可以间接测量热源的温度。

3. 温度与电势差的关系热电偶的电势差与温度之间的关系可以通过热电势-温度特性曲线来描述。

每种材料的热电性质都不同，因此每根导线的热电特性也不同。

通过测量两个导线的电势差，可以确定温度的值。

二、热电式传感器的应用热电式传感器由于其简单、可靠的原理，被广泛应用于温度测量以及其他相关领域。

1. 工业自动化在工业自动化中，热电式传感器常用于测量各种流体、气体以及固体的温度。

它可以实时监测温度变化，并与控制系统相连，实现温度的自动调控。

2. 热处理过程热电式传感器在热处理过程中起到关键作用。

通过测量加热炉、熔炉等设备的温度，可以确保热处理过程的准确性和稳定性。

3. 医疗设备热电式传感器在医疗设备中也有广泛应用。

例如，体温计和血糖仪等便携式医疗设备都采用了热电式传感器来测量体温和血糖水平。

4. 环境监测热电式传感器还可以用于环境监测。

例如，测量室内和室外温度、湿度等参数，可以帮助调节室内环境，提供舒适的生活和工作环境。

结论热电式传感器是一种常见且有效的温度测量工具。

它利用热电效应的原理，通过测量热源产生的电势差来间接测量温度。

热电式传感器应用广泛，在工业自动化、热处理过程、医疗设备和环境监测等领域都有重要作用。

热电式传感器的原理和应用对提升生活和工作环境的舒适性，以及保证工业生产过程的准确性和稳定性都起到了关键作用。

热电式传感器是一种常用的温度测量装置，它基于热电效应来实现温度的检测和测量。

其工作原理可以归纳如下：
1.热电效应：热电效应是指当两个不同金属或半导体材料形成一个闭合回路时，在两个接
点处存在温差时会产生电势差。

这种现象称为热电效应，主要有两种类型：塞贝克效应和佩尔丹效应。

2.塞贝克效应：塞贝克效应是指当两种不同金属材料的接点处存在温差时，由于热电效应
产生的电势差。

这个电势差与温差之间的关系是线性的，即温差越大，产生的电势差越大。

3.佩尔丹效应：佩尔丹效应是指当两种不同半导体材料的接点处存在温差时，由于热电效
应产生的电势差。

与塞贝克效应类似，佩尔丹效应也具有线性关系。

4.传感器结构：热电式传感器通常由两种不同金属或半导体材料组成的热电偶或热敏电阻
构成。

其中一个接点暴露于待测温度环境，而另一个接点则与参考温度保持恒定。

当两个接点存在温差时，通过测量产生的热电势差就可以确定温度。

5.信号读取：为了读取热电势差并将其转换为温度值，通常使用热电偶仪表或热敏电阻仪
表。

这些仪器测量和解释由热电效应产生的微弱电信号，并将其转化为相应的温度值。

总结起来，热电式传感器利用热电效应来测量温度变化。

通过测量不同金属或半导体材料之间的热电势差，可以确定温度差异并将其转化为实际温度值。

这种原理使得热电式传感器在许多应用领域中被广泛使用，如工业过程控制、温度监测等。

热电式传感器的工作原理及其分类
热电式传感器是将温度变化转换为电量变化的装置。

它是利用某些材料或元件的性能随温度变化的特性来进行测量的。

例如将温度变化转换为电阻、热电动势、热膨胀、导磁率等的变化，再通过适当的测量电路达到检测温度的目的。

把温度变化转换为电势的热电式传感器称为热电偶；把温度变化转换为电阻值的热电式传感器称为热电阻。

热电式传感器的工作原理
热电偶是利用热电效应制成的温度传感器。

所谓热电效应，就是两种不同材料的导体（或半导体）组成一个闭合回路，当两接点温度T和T0不同时，则在该回路中就会产生电动势的现象。

由热电效应产生的电动势包括接触电动势和温差电动势。

接触电动势是由于两种不同导体的自由电子密度不同而在接触处形成的电动势。

其数值取决于两种不同导体的材料特性和接触点的温度。

温差电动势是同一导体的两端因其温度不同而产生的一种电动势。

其。

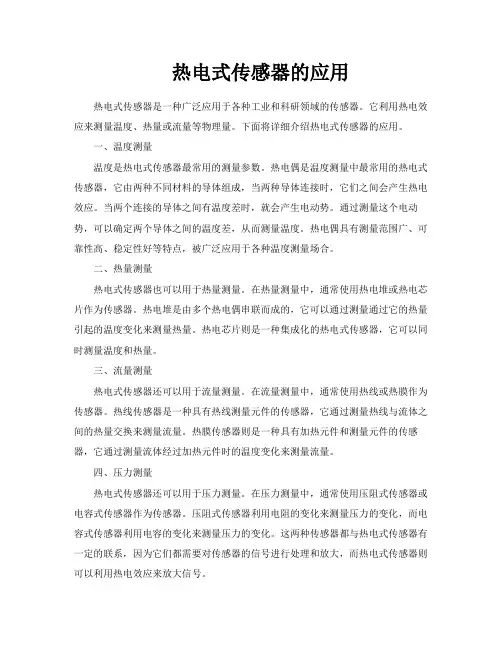

热电式传感器的应用热电式传感器是一种广泛应用于各种工业和科研领域的传感器。

它利用热电效应来测量温度、热量或流量等物理量。

下面将详细介绍热电式传感器的应用。

一、温度测量温度是热电式传感器最常用的测量参数。

热电偶是温度测量中最常用的热电式传感器，它由两种不同材料的导体组成，当两种导体连接时，它们之间会产生热电效应。

当两个连接的导体之间有温度差时，就会产生电动势。

通过测量这个电动势，可以确定两个导体之间的温度差，从而测量温度。

热电偶具有测量范围广、可靠性高、稳定性好等特点，被广泛应用于各种温度测量场合。

二、热量测量热电式传感器也可以用于热量测量。

在热量测量中，通常使用热电堆或热电芯片作为传感器。

热电堆是由多个热电偶串联而成的，它可以通过测量通过它的热量引起的温度变化来测量热量。

热电芯片则是一种集成化的热电式传感器，它可以同时测量温度和热量。

三、流量测量热电式传感器还可以用于流量测量。

在流量测量中，通常使用热线或热膜作为传感器。

热线传感器是一种具有热线测量元件的传感器，它通过测量热线与流体之间的热量交换来测量流量。

热膜传感器则是一种具有加热元件和测量元件的传感器，它通过测量流体经过加热元件时的温度变化来测量流量。

四、压力测量热电式传感器还可以用于压力测量。

在压力测量中，通常使用压阻式传感器或电容式传感器作为传感器。

压阻式传感器利用电阻的变化来测量压力的变化，而电容式传感器利用电容的变化来测量压力的变化。

这两种传感器都与热电式传感器有一定的联系，因为它们都需要对传感器的信号进行处理和放大，而热电式传感器则可以利用热电效应来放大信号。

五、其他应用除了上述应用外，热电式传感器还有很多其他的应用。

例如，它可以用于成分分析、水分测定、厚度测量等领域。

成分分析中常用的有热重分析仪和量热仪等仪器，这些仪器都是利用热电式传感器来检测物质的质量和能量变化等参数；水分测定中常用的有干燥箱和烘箱等设备，这些设备都是利用热电式传感器来检测样品中的水分含量；厚度测量中常用的有超声波测厚仪和激光测距仪等仪器，这些仪器都是利用热电式传感器来检测样品表面的厚度和距离等参数。

热电式传感器及应用文章
热电式传感器是一种利用热电效应来测量温度变化的传感器。

当两种不同金属连接在一起形成一个电路，当两个连接点之间有温度差异时，会在电路中产生一个电势差。

这个现象被称为热电效应。

利用这个原理，热电式传感器可以实现非接触、高灵敏度、高精度且无需外部电源的温度测量。

热电式传感器的结构一般由两种金属线材组成，分别被称为热电偶。

两个端点相连接，形成一个回路，当这个回路中存在温度差异时，便可以测量电势差。

这个电势差会通过电缆传输至另一个设备上，如显示仪器和数据采集器。

由于热电偶是由金属制成的，因此能够耐受高温、高压和恶劣环境。

热电式传感器在各个工业领域都有广泛的应用，其中最常见的就是用于测量铁路、石油、化学、冶金和玻璃工业等高温的设备。

因为这些设备在工作过程中需要用到高温，而热电式传感器可以承受高温并且具有高精度和灵敏度，因此成为了理想的选择。

由于热电式传感器不会对被测量物体造成任何损伤，因此在医疗领域中也经常会使用该技术。

例如，热电式传感器可以使用在体内来测量血液和器官的温度变化，从而提供更准确的医疗诊断和治疗方案。

总的来说，热电式传感器因其高温耐性、精准度和便捷性而成为了广受欢迎的检测设备。

除了常规的应用领域外，热电式传感器在新能源、食品冷链、航空航天等领域也有着重要的应用。

并且，随着技术的不断升级和市场的不断扩大，热电
式传感器将会有更广阔的发展前景。
