空心板梁桥铰缝破坏原因分析及维修处治措施摘要：重庆市内环快速路上中小桥梁多采用空心板梁，本文结合日常维护以及定期检测状况，总结了空心板梁桥铰缝破坏的特征，从设计、施工、运营维护管理和材料自身特性等方面详细分析了铰缝破坏的成因，对维修加固方法进行了分析和比较，在此基础上提出了铰缝破坏的处治对策。
关键词：空心板梁桥；铰缝破坏；成因分析；处治对策1 概述重庆市内环快速路2001年建成通车，中小桥梁主要采用装配式预应力混凝土空心板梁。
对于简支装配式梁桥，板梁之间横向联结依靠铰缝来实现，一旦铰缝受到破坏，桥梁受力的横向分布、整体受力性能都将会受到严重的影响，甚至形成单板受力状态，致使梁板挠度过大、板底开裂及桥面铺装破坏，加之雨水下渗进而造成板梁内钢筋锈胀、混凝土侵蚀等危害，造成极大的安全隐患。
铰缝空脱破坏修复的难点在于加固过程中的安全，不能中断交通或尽量减少中断交通。
2 铰缝破坏特征空心板梁桥铰缝破坏的一般特征主要表现在以下几方面：(1)铰缝破坏病害多发生于小跨径空心板梁桥，且跨径越小其出现的机率越高。
主要原因是跨度越小的空心板梁桥活载所占比例越大、冲击系数越大，固有频率与车辆振动频率较接近易引起车桥共振，跨径小的空心板梁桥梁高也小，相应地铰缝受剪面积小。
因此，铰缝混凝土的剪切效应更明细，在车辆荷载作用下铰缝受力更不利。
(2)铰缝破坏一般出现在行车道附近，尤其集中分布在慢车道重车行驶周围。
(3)由于汽车车轮荷载的冲击疲劳作用，在破坏铰缝的上方，整体化混凝土层开裂，桥面铺装层普遍出现车辙和纵向贯通裂缝，严重时形成一条破碎带。
雨水通过开裂破碎的桥面铺装层渗入铰缝，在铰缝底部留下明显的渗水泛白痕迹。
(4)铰缝破坏极易造成空心板梁桥结构整体性下降，甚至出现单板受力。
通常表现为当车辆通过空心板梁桥时，部分板梁下挠，使车轮作用的板与两侧的板发生上下错动，长期以来铰缝破坏的板梁与两侧板梁形成永久性台阶。
3 铰缝破坏成因分析空心板梁桥铰缝破坏的影响因素繁多，主要涉及设计、施工、运营维护管理和材料特性等多方面。

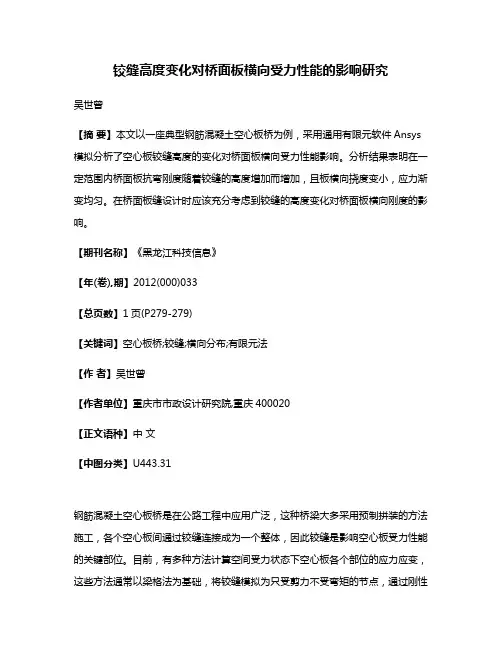

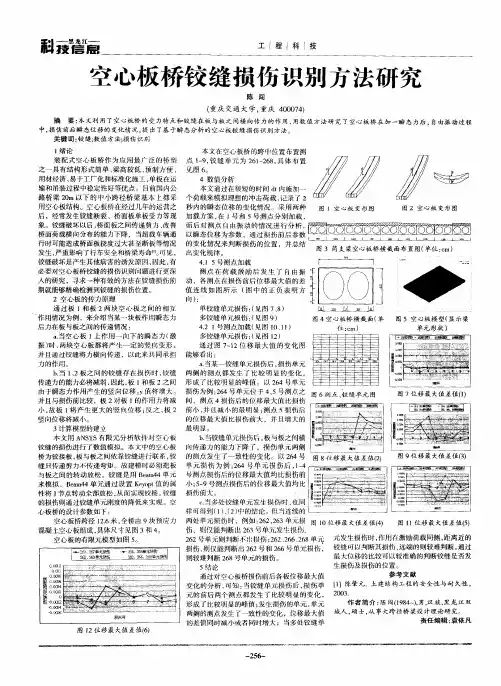

铰缝高度变化对桥面板横向受力性能的影响研究吴世曾【摘要】本文以一座典型钢筋混凝土空心板桥为例，采用通用有限元软件Ansys 模拟分析了空心板铰缝高度的变化对桥面板横向受力性能影响。
分析结果表明在一定范围内桥面板抗弯刚度随着铰缝的高度增加而增加，且板横向挠度变小，应力渐变均匀。
在桥面板缝设计时应该充分考虑到铰缝的高度变化对桥面板横向刚度的影响。
【期刊名称】《黑龙江科技信息》【年(卷),期】2012(000)033【总页数】1页(P279-279)【关键词】空心板桥;铰缝;横向分布;有限元法【作者】吴世曾【作者单位】重庆市市政设计研究院,重庆400020【正文语种】中文【中图分类】U443.31钢筋混凝土空心板桥是在公路工程中应用广泛，这种桥梁大多采用预制拼装的方法施工，各个空心板间通过铰缝连接成为一个整体，因此铰缝是影响空心板受力性能的关键部位。
目前，有多种方法计算空间受力状态下空心板各个部位的应力应变，这些方法通常以梁格法为基础，将铰缝模拟为只受剪力不受弯矩的节点，通过刚性横梁与主梁连接，但实际上铰缝是存在抗弯能力的，这与铰缝的尺寸有很大关系，本文即通过有限元软件Ansys分析不同尺寸的铰缝对结构荷载横向传递作用的影响。
1 有限元模型的的建立本文采用通用有限元软件Ansys建立空心板桥模型，实体空心板、铰缝均采用Solid45单元模拟，空心板及铰缝断面尺寸见图1，整桥三维有限元模型见图2。
图1 空心板及铰缝断面图2 空心板有限元模型2 计算参数混凝土的弹性模量取30Gpa,泊松比0.1667，密度为24kN/m3。
取集中力P=62.5kN分别作用于1-5号板跨中位置时，计算不同铰缝高度H对跨中位移横向分布的影响。
铰缝高度H考虑20cm、40cm、60cm三种工况并与铰缝模拟为完全铰接时做对比分析。
3 计算结果分析当集中力P作用于1-5号板时，跨中节点挠度的横向分布状况如图 3～7所示，基于篇幅其它图不一一列出。
2019年第1期桥梁·隧道吉林交通科技SCIENCE AND TECHNOLOGY OF JILIN COMMUNICATIONS1前言装配式空心板体系梁桥是我国中小跨径桥梁采用最广泛的结构型式。
但在装配式空心板梁桥的应用过程中，出现了不同程度的结构病害，主要表现为桥面铺装层的破坏、单板受力以及空心板梁跨中开裂等。
铰缝是实现空心板梁桥各板梁间横向连接的重要部位，影响着荷载分布和桥梁结构整体受力，由于铰缝病害导致空心板梁横向联系减弱，甚至出现单板受力的情形是既有空心板梁桥重要的结构性病害。
目前对空心板梁桥铰缝病害机理及对应加固技术的研究已取得较大进展，特别是随着新型加固材料如碳纤维等的在桥梁加固体系的应用，国内外开展了大量的加固技术方面的研究。
2空心板梁桥铰缝病害机理研究现状2.1铰缝病害由于多方面原因使铰缝在空心板梁桥实际运营过程中出现各种病害，常见铰缝病害有以下几种：2.1.1铰缝渗水铰缝渗水是铰缝破坏的早期特征，渗水现象可反映出铰缝开裂情况，雨水渗入裂缝后，使钢筋暴露在含氯的潮湿环境中，加速钢筋锈蚀、混凝土碳化，严重影响桥梁结构耐久性。
2.1.2桥面铺装纵向裂缝铰缝混凝土与板梁混凝土之间的粘结破坏后，在车辆荷载的反复作用下，铰缝混凝土进一步被破坏，甚至产生塌陷、整体破损等情况，铰缝的横向传力能力大幅降低，直观表现为桥面铺装层产生大量的纵向裂缝，进一步扩展甚至形成沿顺桥向的整条破碎带。
2.1.3空心板梁横向分离上述病害持续发展，铰缝混凝土内部发生挤磨、破损，甚至发生塌陷、脱落等情况，铰缝几乎无法将荷载进行横向传递，在荷载作用下空心板梁桥的单板受力情况十分显著，这是铰缝病害发展的最终结果，表现为各板梁挠度大小不一，各板梁底部变形参差不齐，甚至出现横向裂缝，严重影响行车安全。
2.2病害成因大量的工程实践和分析研究表明，在空心板梁桥的设计阶段、施工阶段和运营养护阶段存在的问题都将导致铰缝病害的出现，将空心板梁桥病害产生的原因归纳总结如下：2.2.1设计方面原因我国2008年编制出版的空心板梁桥标准图中将小铰缝形式改为大铰缝形式，但设计验算方法并没有进行改进，导致出现一系列问题。
铰缝对空心板梁桥的作用分析李永【摘要】文章针对空心板梁桥的铰缝进行研究调查，铰缝是连接各个空心板之间的整体承受作用力的构造，如果铰缝出现问题，就会影响桥梁的横向连接，致使桥梁不能整体受力；空心板梁桥失去横向连接，就会出现单板受力。
本文就空心板铰缝作用进行概述，并建立有无铰缝的静荷载试验进行对比说明，以此来阐述铰缝对空心板梁桥的作用，为此类桥梁的铰缝研究提供一些参考和建议。
【期刊名称】《四川水泥》【年(卷),期】2016(000)008【总页数】1页(P48-48)【关键词】空心板梁桥;单板受力;铰缝的作用;荷载试验【作者】李永【作者单位】重庆交通大学土木工程学院重庆 400074【正文语种】中文【中图分类】U45现如今高速公路和城市道路发展迅速，而空心板梁桥具有结构相对简单，而且技术相对成熟，故在桥孔通行要求不高的时候，空心板梁桥是相对合理的选择[1]。
实际生活中，空心板梁桥也被广泛应用，特别是高速公路及城市道路上的建设中。
空心板梁桥中的铰缝的作用不言而喻，它主要的作用就是将各个单独的板梁连接起来，起到横向俩接的作用，使得各个板梁形成一个整体，从而共同承受上部荷载。
所以研究铰缝对空心板梁桥的作用是非常有必要和有意义的。
铰缝主要是指桥梁工程中预制板梁间的后浇砼，即所说的灌缝。
它的施工顺序实在板梁搭好之后，在桥面铺装之前进行，它的作用就是将各个梁板进行稳固连接。
2.1 荷载试验方法对桥梁结构承载能力的评定最有效并且最实用的办法就是结构荷载试验。
就一般而言，我们知道的试验方法有静荷载试验和动荷载试验，通过实验数据能很简单的说明我们想知道得承载情况，以及我们所需要的。
论证的依据。
2.2 研究思想、目的及意义该桥采用静荷载试验方法，测定桥梁结构在试验荷载作用下控制截面的挠度，可取得关键部位的受载应变和变位等重要数据，以此来研究铰缝对空心板梁桥的作用分析的问题。
通过静荷载试验可以得出空心板梁桥在有无铰缝时通过中载与偏载的挠度值，进行对比可以得出铰缝对空心板梁桥的作用。
2020年第12期北方交通—21—文章编号：1673-6052(2020)12-0021-04DOI：10.15996/ki.bfjt.2020.12.006空心板较缝受力及损伤的空间三维有限元分析吴居涛，赵明惺（广州快速交通建设有限公司广州市510475）摘要：在对较缝的受力特征进行了定性分析后，以某已完成荷载试验的13m空心板实桥为工程背景，建立了空心板的三维有限元模型，对汽车荷载、收缩徐变等荷载工况进行受力分析及研究。
计算结果表明，在汽车荷载或收缩徐变作用下，纵桥向出现较大拉应力,分布于近一半较缝高和整个纵桥向，因而，随着空心板梁桥的投入使用，整个较缝因自身结构的受力特征，决定了其开裂和失效的极大可能，进而引起空心板“单板受力”情况的发生。
对空心板较缝的损伤程度采用部分较缝参与计算的方式进行模拟进而确定，效果良好。
关键词：空心板;较缝;收缩徐变;三维有限元;损伤中图分类号：U441文献标识码：B0引言空心板梁桥是小跨径（io~20m）钢筋混凝土桥梁及预应力混凝土桥梁最常用的形式之一，因截面宽而薄且截面为空心形式得名。
空心板桥多数以简支梁为主，适合工厂化批量生产,装配式施工。
空心板横桥向由多片板组成,板间设置较缝,主梁架设完毕后，桥面浇筑9-15cm的混凝土整体化层。
通过现浇层和较缝，空心板梁桥各块空心板在横向实现剪力的传递，达到整体承受汽车荷载的目的。
然而装配式空心板桥经常出现较缝的破坏。
程度较轻的,企口缝混凝土与空心板侧壁相分离，雨水大量渗透并轻微侵蚀混凝土;程度严重的,较缝处混凝土已经完全脱落,受水严重侵蚀,空心板失去横向连接能力，出现“单板受力”现象UT。
空心板的“单板受力”违背了空心板横向分布设计的基本原理。
“单板受力”现象的出现，使得某些板受力过大，引起进一步的病害⑷。
空心板桥较缝破坏的原因，有些归结于重型车辆和超载车，有的认为是较缝的混凝土强度较低较缝内、配置钢筋数量少,加上因较缝狭小而导致施工上带来缺陷，未见关于较缝自身特性和受力行为的破坏原因分析1空心板结构受力行为分析预应力简支空心板跨中下缘是弯矩和应力的最不利点，其下缘应力＜T k为：ff K=Cp-（Ckdl+O-kd2+ff L）（0其中：Su—预制空心板未浇筑桥面板前下缘因空心板自重效应M dl而产生的拉应力：o^kdi-[Yki（丄）Sq—空心板在浇筑桥面板后，截面特性由I kl 变为I q,形心位置距离梁底的距离由yu变为yQ,在二期横载效应M也下产生的拉应力：°"kd2-J Yk2（3）升一空心板成桥后,在运营荷载作用（如汽车、温度、收缩徐变、风荷载）效应M l下产生的拉应力：6令Q⑷预应力产生的压应力入,可按照《公路桥规》有关公式进行计算。
桥梁空心板铰缝破坏成因分析及加固修复技术摘要：根据对工程实践中经常出现的装配式空心板铰缝出现破坏的问题，本文从设计、施工和运营阶段分析了病害形成的机制和原理，探讨了对空心板铰缝破坏的防治对策及维修加固技术，并为装配式空心板梁桥铰缝破坏的维修加固提供参考。
关键词：空心板梁桥；铰缝；铺装层；铰缝改造；施工控制装配式空心板梁式桥在荷载作用下，纵向铰缝极易剪切破坏，并导致桥面铺装开裂或出现空洞。
轻则使铰缝与空心板侧壁界面分离，雨水渗透并侵蚀混凝土；重则使铰缝处混凝土完全破损（剪切破坏），空心板失去横向连接能力，极易出现单板受力，最终可能导致板梁断裂塌落从而发生安全事故。
装配式空心板梁桥的结构病害主要有4种：一，抗弯承载力不足，表现为梁板下挠，底板开裂；二，由铰缝剪切破坏引起的板间横向联系削弱或失效，表现为板间渗、漏水，桥面铺装纵向开裂、变形、网裂、龟裂、破碎；三，耐久性因素引起的承载能力降低，桥面沥青混凝土铺装裂缝、松散坑槽、推移拥包、车辙、防水层失效，以及水泥混凝土铺装层离、保护层不足、剥落、露筋、裂缝、表层浸蚀等造成的“裸板效应”；四，预制板梁与后期浇筑的结构层分离，桥面连续构造及其附属结构在运营l～2 a内就出现开裂、破碎、脱落、露筋、松动，表观特征为结构部位下渗水、漏水浸蚀混凝土，结构功能失效，结构安全和使用寿命均严重降低。
一、铰缝病害成因分析1.铰缝结构理论的不完整性由于铰缝受力复杂，用传统的铰接板梁计算理论已不能满足设计要求。
（1）带铰缝的简支板桥梁的荷载横向分布是按铰接板（梁）法计算的。
将相邻板（梁）之间视为铰接，只传递剪力而忽视其受拉。
实际上，当铰接板承受偏心荷载时，其变形既有挠曲又有转动。
由此引起的竖向位移量带动了相邻板的挠曲和转动，传递剪力和扭矩；产生的侧向水平位移量，通过铰缝及桥面铺装向相邻板施加水平拉（或压）力。
在活载反复作用下的弹性变形也使铰缝产生反复交替的拉压作用。
（2）铰缝受剪计算图式与实际受力状况差别很大。

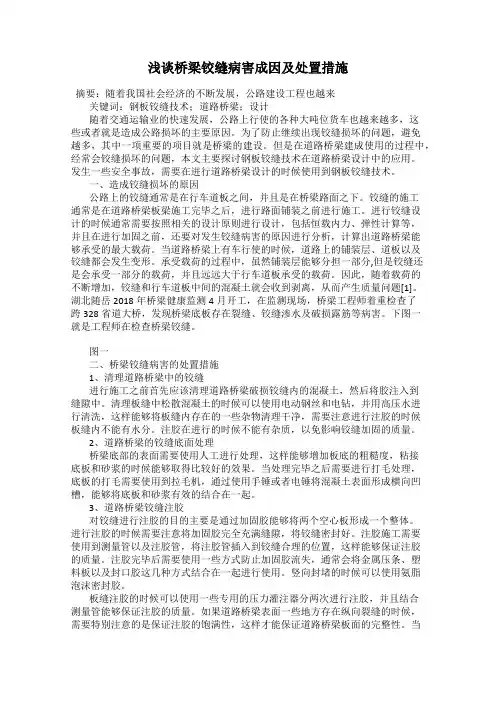

浅谈桥梁铰缝病害成因及处置措施摘要：随着我国社会经济的不断发展，公路建设工程也越来关键词：钢板铰缝技术；道路桥梁；设计随着交通运输业的快速发展，公路上行使的各种大吨位货车也越来越多，这些或者就是造成公路损坏的主要原因。
为了防止继续出现铰缝损坏的问题，避免越多，其中一项重要的项目就是桥梁的建设。
但是在道路桥梁建成使用的过程中，经常会铰缝损坏的问题，本文主要探讨钢板铰缝技术在道路桥梁设计中的应用。
发生一些安全事故，需要在进行道路桥梁设计的时候使用到钢板铰缝技术。
一、造成铰缝损坏的原因公路上的铰缝通常是在行车道板之间，并且是在桥梁路面之下。
铰缝的施工通常是在道路桥梁板梁施工完毕之后，进行路面铺装之前进行施工。
进行铰缝设计的时候通常需要按照相关的设计原则进行设计，包括恒载内力、弹性计算等，并且在进行加固之前，还要对发生铰缝病害的原因进行分析，计算出道路桥梁能够承受的最大载荷。
当道路桥梁上有车行使的时候，道路上的铺装层、道板以及铰缝都会发生变形。
承受载荷的过程中，虽然铺装层能够分担一部分,但是铰缝还是会承受一部分的载荷，并且远远大于行车道板承受的载荷。
因此，随着载荷的不断增加，铰缝和行车道板中间的混凝土就会收到剥离，从而产生质量问题[1]。
湖北随岳2018年桥梁健康监测4月开工，在监测现场，桥梁工程师着重检查了跨328省道大桥，发现桥梁底板存在裂缝、铰缝渗水及破损露筋等病害。
下图一就是工程师在检查桥梁铰缝。
图一二、桥梁铰缝病害的处置措施1、清理道路桥梁中的铰缝进行施工之前首先应该清理道路桥梁破损铰缝内的混凝土，然后将胶注入到缝隙中。
清理板缝中松散混凝土的时候可以使用电动钢丝和电钻，并用高压水进行清洗，这样能够将板缝内存在的一些杂物清理干净，需要注意进行注胶的时候板缝内不能有水分。
注胶在进行的时候不能有杂质，以免影响铰缝加固的质量。
2、道路桥梁的铰缝底面处理桥梁底部的表面需要使用人工进行处理，这样能够增加板底的粗糙度，粘接底板和砂浆的时候能够取得比较好的效果。
桥梁空心板铰缝的破坏与防治措施摘要：针对预制空心板出现单板受力的现象，分析了空心板铰缝的破坏原因及危害性，并提出了相应的防治措施。
The precast concrete hollow slabs appear veneer stress phenomenon, analysis of the hollow plate hinge joint destruction reasons and its harmfulness, and puts forward the corresponding prevention and control measures.关键词：空心板铰缝单板受力防治措施Keywords: hollow slab hinge joints single slab prevention and control measures1. 概述近年来，我作为监理方参与了澄海金鸿公路、潮南区陈沙公路等一二级公路的缺陷责任期满的检查，其中有些中小桥缺陷较为普遍的就是铰缝处的桥面出现裂缝；根据我这些年参与施工监理的经验，谈谈我对空心板铰缝的破坏及防治措施的一些看法。
钢筋混凝土和预应力混凝土空心板因自重轻、结构性能好、施工方便、可大批量工厂化预制等诸多有利因素而被广泛应用。
但在不断增大的交通量和超限运输作用下，空心板铰缝处有着不同程度的损坏，桥面出现纵向裂缝，有的还较严重，完全形成了单板受力的状况。
严重削弱了桥梁上部结构的整体作用，大大降低了桥梁的整体承载力，降低了上部结构的耐久性，同时给行车安全留下了很多隐患。
2. 铰缝失效的原因（1）铰缝受剪截面小空心板通过铰缝传递剪力，形成空间整体受力结构。
如果铰缝受剪截面过小，则会因抗剪强度不足而破坏。
小铰缝连接的铰缝承担了小部分的剪力，大部分剪力由桥面铺装来承担，桥面铺装层的厚度一般为8-12cm，抗剪能力较弱，虽然铰缝处铺装层内一般都设有板顶预埋钢筋搭接，但砼截面过小还是容易开裂。
空心板桥梁典型病害成因分析及养护建议摘要：本文主要从混凝土空心板梁桥典型病害入手，着重分析了混凝土空心板梁桥横向裂缝，铰缝破坏，纵向裂缝，伸缩缝，桥台裂缝，砼脱落、钢筋外露锈蚀等典型病害特征，对其成因进行了详细分析，对提高空心板梁桥病害认识，提高混凝土空心板梁桥养护管理水平，保证桥梁的正常运营和延长桥梁使用寿命有着重要的借鉴意义。
关键词：空心板梁桥典型病害成因分析建议近年来，随着车流量增大、重载交通增多，加之构件老化，空心板桥出现了各种不同种类的病害，严重影响了桥上行车的舒适性和安全性，甚至直接影响到结构的使用性能。
一、横向裂缝1、梁底横缝一般出现在跨中L/4～3L/4附近产生，裂缝较浅、较小时对结构的正常使用影响较小，但空气中的水及空气中CO2的浸入将直接对混凝土进行碳化、钢筋锈蚀，导致裂缝的进一步发展，最终对结构的承载能力造成威胁，尤其是超限的裂缝应及时对其进行加固修复。
这种裂缝往往伴随有渗水、钙化、钢筋锈蚀等其他病害。
一般认为钢筋混凝土在使用阶段允许出现不超过相应限值的横向裂缝，且钢筋混凝土的裂缝在侧面不能够延伸到中性轴；全预应力不允许出现横向裂缝。
横向裂缝产生的原因主要归纳为：（1）截面抗弯承载力不足；（2）空心板生产过程中，温差过大、底模有裂缝而引起的温度裂缝、超张拉引起反拱导致的张拉裂缝；（3）混凝土收缩和铰缝破坏形成单板受力所造成的；（4）施工期间，过大的施工荷载也可能导致空心板横向裂缝的产生；（5）板梁底板板厚过薄，扁锚体系的应用，预应力管道施工偏差，预应力筋的反向作用力及底板的施工质量把控不严。
横向裂缝不及时修补，在大量行车荷载作用下，产生冲刷唧浆加速路面破坏和“桥头跳车”以及与纵向裂缝发展为网裂、松散和坑槽。
2、横向裂缝病害养护建议：针对横向裂缝，应对其进行加载试验判定其是否为单板受力或承载力不足，单板受力不足时加横向连接，承载力不足时应在封缝后进行加固处理。
二、纵向裂缝1、纵向裂缝多出现在空心板底板中线附近或位于底板预应力筋附近，呈现断续或连续性状。
浅谈梁板铰缝的施工控制以及对梁板受力的影响到交通工程建设现场参与学习以及监督检查的过程中不难发现，其中一些中小桥的梁板铰缝施工缺陷较为普遍地存在着，在一些交通工程的缺陷责任期满后的检查中，这一问题也较为突出。
由于钢筋混凝土、预应力混凝土的简支梁结构以及先简支后连续梁体结构性能好，施工技术成熟，在桥梁施工中得到了较为广泛的应用。
空心板更因其自重轻、施工方便、可大批量工厂化预制等诸多优点而普遍应用于中小桥施工中。
但是，有些施工单位因对梁板预制和安装的某些环节重视程度不高，对于安装梁板以后铰缝的施工更是不放在心上；加之近些年来，随着城乡间不断增加的交通流量以及超限运输的屡禁不止，桥梁在运行过程中梁板的铰缝处经常有着不同程度的损坏。
桥梁上部出现了纵向裂纹，较为严重的就形成了单板受力的情况，桥梁上部结构的整体性被严重破坏，大幅降低了桥梁的整体承载力以及结构耐久性，同时给安全行车留下了隐患。
一、桥梁梁板铰缝失效的原因分析目前公路工程建设中，装配式中小型桥梁是以铰接板理论计算进行设计的。
“铰”主要是横向受力、传力的结构部分，同时也必须承受竖向的剪力作用。
所以“铰”必须具有足够的强度，才能承受梁板相互间存在的频繁的剪切作用以及转动位移对其产生的荷载。
可见，铰缝混凝土本身等级、原材料质量对桥梁上部结构的整体性和耐久性具有十分重要的影响。
然而，在实际的设计与施工过程中，梁板铰缝的质量往往被大家所忽视，导致在桥梁投入运行的过程中，因铰缝设计的不够合理、铰缝混凝土的浇筑振捣不力、施工质量差、不够重视新老混凝土间的粘结力、铰缝钢筋布置数量不足、桥梁横向抗剪能力弱、横向传递荷载能力较差等原因，使得桥梁在运营过程中，遭受重载车辆荷载反复作用下，梁板间铰缝受力过大，出现纵向裂缝和单板受力的现象，引起铰缝处混凝土剥落、引起雨水下渗甚至更严重的后果。
铰缝失效的主要原因一般有以下几点：1、铰缝新老混凝土间粘结力差钢模板早已在桥梁混凝土浇筑施工中被广泛应用，浇筑成型的梁板表面光滑。
装配式空心板桥铰缝病害成因分析及防治摘要：铰缝沿纵向开裂、破损甚至脱空等是装配式空心板桥最常见、最严重的结构病害。
文章根据此类病害的发展过程，从设计、施工、运营等方面分析了产生铰缝病害的主要原因，并根据破坏机理，针对性地提出了预防该类病害产生的主要技术措施。
关键词：装配式空心板桥；铰缝病害；成因分析；预防措施目前，板式桥梁是公路桥梁中最为量大、面广的常用桥型，可采用钢筋混凝土和预应力混凝土结构，可做成实心和空心，能适应各种形状的弯、坡、斜桥，在高速公路、一般公路和城市桥梁中都得到了十分广泛地采用。
在板桥中，应用最多的又数装配式空心板桥，它具有建筑高度小、结构构造简单、便于工厂化生产、施工快捷方便、造价低、吊装容易等优点，在中、小跨径的桥梁中大量被采用，尤其是在建筑高度受到限制的条件下和平原微丘地区，因其可以有效降低路堤填土高度，具有节省土方、少占耕地等优点，特别受到欢迎。
装配式空心板桥横向之间通过现浇的混凝土铰缝联结，借此将各板联成整体，使作用于行车道板上的车辆荷载分配给各板共同承受，从而显著地减小单条板的受力。
因此，铰缝是装配式空心板桥的关键部位，板桥整体承载能力主要取决于铰缝质量的好坏；同时，由于铰缝施工困难，它也是装配式板桥的薄弱环节，使用中普遍出现了以沿铰缝纵向开裂为主要特征的结构病害，影响桥梁的结构安全和交通畅通。
文章作者结合长期的桥梁检查实践，对装配式空心板铰缝病害的发展过程、产生原因等进行分析，并针对性提出预防该类病害的技术措施。
1装配式空心板桥铰缝病害的发展过程根据对大量装配式空心板桥的病害调查分析，以桥面沿空心板铰缝纵向开裂为主要特征的铰缝病害呈现逐渐发展的过程。
装配式空心板桥运营一段时间后，桥面铺装层在行车道范围内铰缝上方规律性地出现纵向裂缝，初期多出现在跨中附近，随着时间推移，裂缝变长，严重时纵向贯通；横向位置最开始多出现在行车道内汽车轮迹线附近空心板间的铰缝上方，随着病害发展，横向也向整幅桥面的每条铰缝上方扩展。
铰缝破坏机理及对空心板桥受力影响研究摘要：针对预制装配施工空心板出现单板受力的不利现象，通过分析空心板铰缝的破坏原因及发展情况，对铰缝的破坏机理进行了研究，再由实桥建模模拟分析了铰缝破坏对空心板桥受力性能的影响，进而提出了空心板铰缝破坏的一些防治措施。
关键词：铰缝，破坏机理，空心板桥，单板受力，防治措施1引言空心板因其自重轻、结构性能好、施工方便、可大批量工厂化集中预制等诸多有利因素而被广泛使用。
随着交通运输业的迅猛发展，由于公路交通量急剧增加，车辆的行驶速度和车辆轴重的增长，同时因自然环境的影响、某些局部设计不合理、施工工艺条件限制等原因，致使预制空心板桥梁的铰缝处有着不同程度的损坏，出现纵向裂缝,有的还较严重，形成了“单板受力”的状况。
“单板受力”现象严重削弱了桥梁上部结构的整体作用,大大降低了桥涵的整体承载能力，使得上部主要承重构件处于非常不利的受力状态，极端情况下还发生过断板事件，降低了上部结构的耐久性，同时给行车安全留下了很多隐患。
针对这种情况，结合西南某公路改建工程中空心板桥加固方案研究，本文将研究铰缝破坏机理及其破坏对空心板桥受力性能的影响，并提出防治铰缝破坏的一些措施。
2铰缝工作原理各板横向之间通过现浇的企口混凝土铰接和焊接钢板联结，借此将各板梁横向连成整体，使作用于行车道板上的局部荷载分配给各板梁来共同参与承受，这样就能显著的减小单根板梁受力，达到防止局部受力过大的目的。
装配式简支板桥板梁间横向联结常用的方法有企口混凝土铰联结和钢板焊接联接二种方式。
由于钢板焊接联接施工复杂，且焊接点在车辆动载作用下，质量难以保证，故很少采用。
而常用的企口式混凝土铰其型式有圆形、棱形、漏斗形等三种，见图1。
图1铰缝形式3铰缝产生破坏的原因分析从目前发生的状况看，铰缝产生破坏的原因是多方面的，也不乏综合因素的影响。
根据其破坏的特点及导致破坏的可能因素做以下概略分析。
3.1公路自身特点因素高等级公路特别是高速公路行车道的划分，使行驶车辆行驶轨迹具有规律性，因此行车道上的板梁承受重复荷载的几率大大增加，在车辆荷载反复作用下导致某些预制板铰缝疲劳破坏。
3.2运输方面因素正常使用下桥梁的承载能力是由其设计荷载标准确定的。
随着时间的推移和社会的发展，车辆总重和轴重日趋增大，轴数也日渐增多，特别是近年来大型集装箱运输的发展，公路运输对桥梁的要求也越来越高。
从现实的交通结构情况看，实际行驶的车辆中，一些重车、大型车辆的载重往往超过桥梁承载能力，虽然近年来加大了超限运输的治理力度，超重车辆上路仍时有发生，导致构造物破坏。
3.3设计方面因素⑴构造物上部的梁板设计中，采用的铰缝结构尺寸，断面变化较小，板间横向联结薄弱，较难使铰缝与预制板牢固结合，在横向不能形成较强的联结。
⑵桥面铺装因素。
在设计中，有时存在由于设置桥面超高或预制板设置预拱度不合适等原因造成某些局部铺装厚度不够；另一方面，铺装钢筋直径较小、间距设置较大等情况，降低了铺装层的整体化作用、与梁体的协同作用减小、整体刚度降低。
⑶结构计算中，结构受力假设与实际不符，结构安全系数不够；结构设计阶段，对施工中出现的可能性考虑不周密。
3.4施工方面因素⑴材料不符合要求。
设计铰缝混凝土应不低于C30。
但从某些现场破坏情况看，铰缝混凝土呈粉碎状，经检测混凝土标号未达到设计要求，振捣不密实。
另外，钢筋绑扎不合要求，施工时对板梁的横向联结没有引起足够重视。
⑵施工时对混凝土铺装层内的钢筋网位置控制不准、预制板铰缝及顶面凿毛不到位。
施工完成后，部分钢筋网位于铺装层与板梁间，形成一道夹层，钢筋网未达到使用效果，混凝土铺装层及铰缝与预制行车道板粘结不牢固情况严重，导致铰缝损坏。
3.5自然灾害与突发事件的影响由于地震、爆炸、山体滑坡、车船撞击等致使下部基础产生不均匀沉降，使上部结构中产生附加应力，超出结构的承载能力，导致横向联接或板件破坏。
4铰缝破坏对结构受力性能的影响铰缝破坏后，对于桥梁的横向连接将产生直接的影响。
横向联结一旦开始失效之后，活载对结构的影响将越来越大，最后将演变成为完全的单板受力。
单板受力状况出现后，预制板的承载能力将大大降低。
而其中最直观的变化就是挠度的变化。
位于西南某省的一座桥，其上部结构为空心板，下部结构为双柱式墩台，设计荷载汽车-20级，挂-100级，桥跨组合2-16.0米，桥梁全长38米，桥面净宽10.5米。
该桥存在比较严重的铰缝脱落现象，部分空心板受损，现通过对该桥建模进行模拟分析：板的形式及全桥理论模型如图2、图3所示：图2中板及边板形式图3理论模型图由于绞缝破坏的位置不同对各块板的影响效果也不相同，通过建模分析在不同位置的铰缝破坏后，对其它板的影响，选取跨中截面挠度、弯矩数值见表1、表2及图4和图5：表1铰缝破坏位置及各板最大挠度图4铰缝完好与完全破坏时挠度跨中横向挠度对比图5铰缝完好与完全破坏时挠度跨中横向弯矩对比从以上的图表数据可以看出：当铰缝完全破坏后挠度将显著增大，而这对于桥梁的安全性会产生巨大的影响。
另外，铰缝的破坏过程是一种渐变过程，往往先是某两块板之间的铰缝先遭到破坏，然后由于活载的作用而影响到其他板，直到最后演变为完全的单板受力。
我们也可以通过建模分析其中的挠度变化值而观察其中的变化过程。
见图6：图6铰缝破坏发展挠度最大值变化同样，我们也可以从弯矩变化图中很明显的观察其中的变化，见图7：图7：铰缝破坏发展弯矩最大值变化从图中可以看出，铰缝从完好直至完全破坏的过程中，各板所承受的最大弯矩发生了显著的变化，而且，很明显的可以看出，当铰缝完全破坏之后，单板所需承受的最大弯矩将大大增加。
通过计算分析，结合该桥铰缝破坏的实际情况，对铰缝破坏严重继而导致空心板受损部分，采用拆除重建方案处理。
5铰缝破坏的防治措施为保证结构物的质量和延长其使用寿命，从设计到施工、运营及养护管理等方面均应采取必要措施，预防铰缝损坏的发生。
可采取以下措施。
⑴为适应急剧增加的交通量的需求和行驶车速的提高及车轴重的增大，公路桥梁的设计规范在不断地进行修订，设计采用的汽车荷载计算模式也在相应调整，从而使桥梁在承载能力方面更能满足交通量的需求。
在进行桥梁设计计算时，考虑到超载等各种现实情况，适当提高安全储备。
⑵结构受力假设应尽可能与实际受力情况相符。
在设计计算桥梁行车道板时，考虑部分混凝土铺装参与行车道板的共同受力，从理论上是合理的，但从施工后的情况来看，混凝土铺装层与行车道板的粘结很难达到理想的程度，实际上混凝土铺装层有时无法与行车道板联结成整体共同受力，因此，在设计计算桥梁行车道板时，可不考虑混凝土铺装参与行车道板的受力或在预制空心板时预埋足够数量的钢筋伸入混凝土铺装层，与铺装层钢筋网连成一体共同受力。
⑶采取措施增加铰缝的抗剪能力。
加大铰缝深度，尽量将铰缝外形设计圆顺以避免应力集中现象的出现。
铰缝混凝土可采用微膨胀混凝土，以补偿其收缩，铰缝内混凝土等级要达到设计要求，且铰缝混凝土须达到设计强度时方能通车使用。
同时行车道板的侧面应为毛面，行车道板内的钢筋伸入铰缝内，另可适当增加铰缝钢筋。
⑷保证桥面混凝土铺装层有足够的厚度。
考虑行车道板的挠度及其它因素的影响，在施工完成后桥面防水混凝土的最小厚度必须保证不小于8cm，保证其有足够的刚度和强度，提高抗变形能力。
⑸铺装钢筋。
铺装层内设满幅钢筋网，钢筋网直径不宜小于12mm，间距宜设为8～10cm，梁体顶面预埋伸出的抗剪锚筋并与钢筋网绑扎或焊接，以增加钢筋网的抗拉性能和桥面铺装的抗剪能力。
⑹在混凝土铺装层中掺加适量钢纤维。
钢纤维在混凝土中形成乱向分布的三维网状结构，能抑制混凝土的干缩，且其抗折疲劳能力大幅提高，防止疲劳裂缝产生，从而为主体结构的稳定提供了保障。
⑺采取有效措施，如板顶拉毛、清除顶面浮浆，来加强混凝土铺装层与行车道板的粘结，使其成为整体共同受力。
6结论⑴从铰缝处受力状态分析得出，铰缝破坏以桥面部位铰缝混凝土压碎、底部混凝土拉裂为主，剪切、拉、压复合作用破坏为辅的破坏状态，空心板铰缝横向弯曲性明显；⑵空心板小铰缝结构在荷载的横向传递方面效果较差，相对来讲大铰缝结构荷载横向传递优于小铰缝结构；⑶铰缝内布置钢筋可弥补铰缝与板间混凝土粘结能力差的不足，铰缝混凝土可采用微膨胀混凝土，铰缝顶面布置门筋，桥面布置钢筋网也会起到一定的横向联系作用，加强铰缝及桥面铺装的施工控制；⑷铰缝内布置交叉或斜门筋，均能够对铰缝起到提高荷载横向分布的作用。
其中交叉筋布置近似的满足沿着主拉应力方向布置，可大大加强结构的横向联系，另外交叉筋还可对缝内混凝土起到一种近似的环箍作用，提高铰缝的抗剪及抗裂性能。
参考文献1 刘来君.桥梁加固设计与施工要求[M].人民交通出版社.2004，第1版2 胡兆同，陈万春桥梁通用构造及简支梁桥[M]．北京：人民交通出版社，2000．3 刘效尧，蔡建，刘晖编著.桥梁损伤诊断.北京：人民交通出版社，20024 JTGH11-2004.公路桥涵养护规范[S].北京:人民交通出版社，2004附加公文一篇，不需要的朋友可以下载后编辑删除，谢谢(关于进一步加快精准扶贫工作意)为认真贯彻落实省委、市委扶贫工作文件精神，根据《关于扎实推进扶贫攻坚工作的实施意见》和《关于进一步加快精准扶贫工作的意见》文件精神，结合我乡实际情况，经乡党委、政府研究确定，特提出如下意见：一、工作目标总体目标：“立下愚公志，打好攻坚战”，从今年起决战三年，实现全乡基本消除农村绝对贫困现象，实现有劳动能力的扶贫对象全面脱贫、无劳动能力的扶贫对象全面保障，不让一个贫困群众在全面建成小康社会进程中掉队。
