国内电力红外诊断技术应用实例

红外检测技术在电力线路运行中的应用红外检测技术是一种利用红外辐射进行物体探测的技术，它在电力线路运行中有着广泛的应用。

以下是红外检测技术在电力线路运行中的几个主要应用：1. 电力设备检测：红外检测技术可以用于检测电力设备的运行状态和故障情况。

通过红外热像仪对电力设备进行扫描，可以快速准确地识别出设备的热点、温度异常和潜在故障，有助于提前发现和预防设备故障，保障电力运行的安全稳定。

2. 输电线路巡视：红外检测技术可以用于输电线路的巡视和检测。

通过从直升机或无人机上使用红外热像仪对输电线路进行扫描，可以及时发现输电线路上的异常情况，如杆塔的损坏、绝缘子的老化、线路的短路等，以及潜在的火灾风险。

这样可以及时采取措施修复和防范，保障输电线路的正常运行和供电安全。

3. 电力负载监测：红外检测技术可以用于电力负载的监测和分析。

通过使用红外热像仪对发电机、变压器、配电柜等设备进行连续监测，可以实时观测设备的热量分布和温度变化，识别出负载异常和过载情况。

这样可以帮助运维人员及时调整和分配电力负载，保持电力系统的平衡和稳定。

4. 局部放电检测：红外检测技术可以用于局部放电的检测和监测。

通过红外热像仪对电力设备表面进行扫描，可以检测出潜在的局部放电现象，如设备的漏电、击穿等。

这些局部放电将产生热量，通过红外热像仪可以直观地观察到热点的位置和分布，有助于早期发现和修复设备的故障，提高设备的可靠性和安全性。

红外检测技术在电力线路运行中的应用非常广泛，不仅可以提高设备的运行安全性和可靠性，还可以帮助及时发现和修复潜在故障，保障电力系统的正常运行和供电安全。

随着技术的不断进步和发展，红外检测技术在电力行业中的应用还将继续扩大和深化。

带电设备红外诊断技术应用导则(3篇)文章一：带电设备红外诊断技术概述及优势一、引言随着电力系统的不断发展，对带电设备的运行状态进行实时监测和诊断具有重要意义。

带电设备红外诊断技术作为一种非接触式、快速、有效的检测方法，已在电力系统中得到了广泛应用。

本文将介绍带电设备红外诊断技术的原理、优势及其在电力系统中的应用。

二、带电设备红外诊断技术原理带电设备红外诊断技术是利用红外热像仪捕捉设备运行过程中产生的红外辐射，通过分析红外热像图，发现设备潜在的故障隐患。

其基本原理如下：1. 红外辐射原理：物体在温度高于绝对零度时会向外辐射能量，其辐射强度与物体温度成正比。

带电设备在运行过程中，由于电流的作用，设备温度会发生变化，从而产生红外辐射。

2. 红外热像仪工作原理：红外热像仪通过探测设备产生的红外辐射，将其转换为电信号，经过放大、处理，生成红外热像图。

三、带电设备红外诊断技术优势1. 非接触式检测：红外诊断技术无需与设备直接接触，避免了因接触导致的设备停运和安全隐患。

2. 快速检测：红外热像仪能够实时捕捉设备的红外辐射，快速发现设备故障隐患。

3. 无需停电：带电设备红外诊断技术可在设备正常运行状态下进行，不影响设备正常工作。

4. 检测范围广：红外热像仪可检测不同类型的带电设备，如变压器、电缆、开关等。

5. 诊断结果客观：红外热像图能够直观地反映设备温度分布，诊断结果具有客观性。

四、带电设备红外诊断技术应用1. 变压器红外诊断：通过红外热像仪检测变压器运行过程中的温度变化，发现变压器内部故障，如绕组短路、接头接触不良等。

2. 电缆红外诊断：检测电缆接头、终端等关键部位的温度，发现电缆故障，如接头接触不良、绝缘老化等。

3. 开关设备红外诊断：对开关设备进行红外检测，发现设备内部故障，如触头接触不良、绝缘子损坏等。

4. 避雷器红外诊断：检测避雷器表面的温度，发现避雷器老化、损坏等故障。

文章二：带电设备红外诊断技术应用要点一、红外诊断设备选型1. 红外热像仪：选择具有高分辨率、高灵敏度的红外热像仪，以满足不同场景下的检测需求。

红外诊断技术在电网的几种典型应用
红外诊断技术是一种非常先进的技术，它能够通过测量物体的红外辐射温度，来对物体的状态进行诊断。

在电网中，红外诊断技术可以应用到许多地方。

下面就来介绍一下几种典型的应用：
一、电路负载检测
电路负载是电网中非常重要的一个指标，它关键影响着电力系统的运行状态以及电网稳定性。

红外诊断技术可以通过测量电路的红外辐射温度，来了解电路的负载情况，从而及时发现和解决潜在的问题。

二、变压器检测
变压器是电网中非常重要的设备，在电网的应用范围非常广泛。

而红外诊断技术可以应用到变压器的各个环节中，包括绝缘油、风扇、冷却系统、排气管等。

通过对这些部位的红外测量，可以有效判断变压器的运行状态，及时发现潜在的问题。

三、断路器检测
断路器是电网中负责保护电路不受过载或故障的关键设备。

红外诊断技术可以通过测量断路器的红外辐射温度，来判断断路器的运行状态，及时发现潜在的问题。

通过及时的诊断和预防，可以有效避免断路器发生故障和事故。

总之，红外诊断技术可以应用到电网的各个方面中，它能够不仅检测出电网运行中的潜在问题，也可以预测电网可能出现的问题。

在电力系统保障和维护中，红外诊断技术发挥了重要的作用。

电力设备红外热像检测技术红外热像检测技术是一种利用红外热像仪对电力设备进行非接触式的检测技术，通过测量目标表面的红外辐射，可以获取目标的温度信息，并将其转换为热像图显示出来。

这一技术在电力设备的检测和维护中起着至关重要的作用，有助于提前发现设备的故障和隐患，避免事故的发生，保障电网的安全稳定运行。

一、红外热像检测技术原理红外热像检测技术基于目标本身的温度辐射特性，利用红外热像仪捕捉目标表面的红外辐射，并将其转化为电信号进行处理，最终形成热像图像。

红外热像仪通过不同颜色和亮度来表示不同温度的目标，从而帮助用户识别目标的温度分布情况。

红外热像检测技术的核心就在于利用目标的温度信息进行故障诊断和预防。

二、红外热像检测技术在电力设备中的应用与优势1. 传统的电力设备检测方法主要依靠目视和接触式的检测手段，有时无法及时准确地发现设备的隐患。

而红外热像检测技术可以在不接触目标的情况下获得目标的温度信息，避免了对设备的破坏，提高了检测的效率和安全性。

2. 红外热像检测技术具有高精度、快速、非接触等优势，可以实时监测电力设备的工作情况，帮助运维人员快速发现设备的异常情况，提前预防事故的发生。

3. 红外热像检测技术在电力设备中的应用场景多样，如变压器、开关柜、配电室、高压线路等，可以对各种类型的设备进行全方位的监测，为设备维护提供了重要的参考依据。

三、红外热像检测技术在电力设备中的实际应用举例1. 变压器绝缘状态监测变压器是电力系统中最重要的设备之一，在运行过程中往往会受到环境、负载、过压等因素的影响，导致变压器绝缘层的老化、破损等问题。

红外热像检测技术可以帮助运维人员及时发现变压器绝缘层的异常情况，减少因此导致的故障和停电。

2. 开关柜温度监测开关柜是电力系统中的重要设备之一，其内部设备集成密集，工作温度高，一旦出现故障易引发火灾等严重事故。

利用红外热像检测技术可以对开关柜内部设备的温度分布进行监测，帮助检测潜在的故障点，预防事故的发生。

《带电设备红外诊断技术应用导则》DL_T(3篇)文章一：带电设备红外诊断技术概述一、引言随着电力系统规模的不断扩大，保证电力设备的安全运行成为电力系统管理的重要任务。

带电设备红外诊断技术作为一种无损、非接触式检测方法，已在我国电力系统得到了广泛的应用。

本文主要介绍了带电设备红外诊断技术的基本原理、设备组成、应用领域及发展趋势。

二、带电设备红外诊断技术基本原理带电设备红外诊断技术是利用红外热像仪捕捉设备运行过程中的热辐射信号，通过分析热像图，发现设备潜在的缺陷和故障。

其基本原理包括：1. 红外辐射原理：物体在温度高于绝对零度时，会向外辐射能量，辐射强度与物体温度成四次方关系。

带电设备在运行过程中，由于电流的作用，设备各部分温度存在差异，通过红外热像仪可以捕捉到这种温度差异。

2. 热传导原理：电流通过设备时，会产生热量，热量通过设备本体及周围介质进行传导、对流和辐射，形成温度场。

红外热像仪可以捕捉到这个温度场，通过热像图反映出设备的温度分布。

3. 红外热像仪原理：红外热像仪主要由光学系统、探测器、信号处理系统、显示和输出系统等组成。

光学系统负责收集被测设备的红外辐射能量，探测器将红外辐射能量转换为电信号，信号处理系统对电信号进行处理，最后将温度分布以热像图的形式显示和输出。

三、带电设备红外诊断技术应用领域1. 变压器：红外诊断技术可用于检测变压器内部绕组、绝缘材料、接头等部位的缺陷，如局部过热、绝缘老化等。

2. 开关设备：红外诊断技术可检测开关设备中的触头、母线、绝缘子等部件的缺陷，如接触不良、氧化、污闪等。

3. 绝缘子：红外诊断技术可用于检测绝缘子的缺陷，如裂纹、污闪、局部过热等。

4. 线路：红外诊断技术可检测线路的接头、绝缘子、导线等部位的缺陷，如接头过热、绝缘子损坏等。

5. 发电机：红外诊断技术可用于检测发电机定子、转子、绝缘等部位的缺陷，如局部过热、绝缘老化等。

四、带电设备红外诊断技术发展趋势1. 高分辨率：随着红外探测器技术的不断发展，红外热像仪的分辨率不断提高，使得热像图更加清晰，有利于发现微小缺陷。

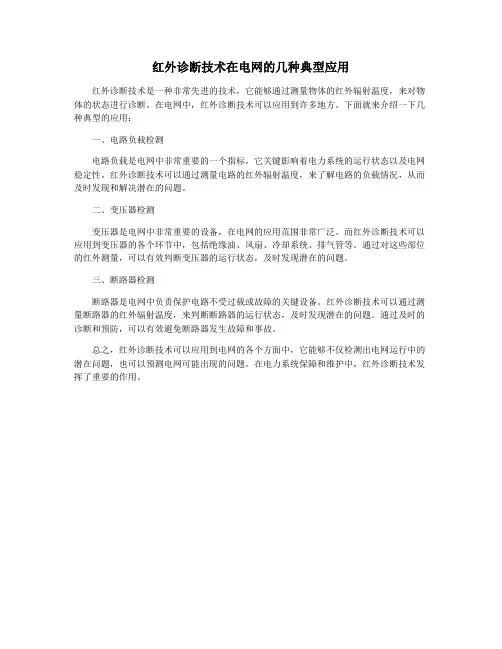

红外诊断技术在电网的几种典型应用
红外诊断技术是一种通过红外辐射测量物体表面温度的技术，广泛应用于电网设备的故障诊断和预防维护。

以下是红外诊断技术在电网中的几种典型应用。

1. 电力设备的热像监控：通过红外热像仪对电力设备进行热像监测，可以实时观察设备表面的温度分布情况。

通过判断设备是否存在异常的高温区域，可以及时发现设备的故障或潜在故障，进行预防维护，避免设备损坏和事故发生。

2. 输电线路的热效益评估：红外热像仪可以用于评估输电线路的热效益，即线路绝缘子的温升和能量损耗情况。

通过监测线路各个绝缘子的温度分布，可以及时发现绝缘子存在的温度异常，进行绝缘子的更换或维修，提高线路的运行安全性和经济性。

3. 变电站设备的故障诊断：红外诊断技术可以帮助检测变电站设备的故障，如变压器、断路器、接触器等。

通过检测设备的温度变化，可以判断设备是否存在局部放电、接触不良、过载等问题，从而及时采取措施进行维修或更换。

4. 电缆系统的故障诊断：红外热像仪可以用于电缆系统的故障诊断，通过监测电缆接头和屏蔽层的温度分布，可以及时发现接头存在的异常高温，以及屏蔽层存在的局部放电等问题。

通过提前发现和处理这些问题，可以避免电缆老化和故障，提高电网的可靠性。

5. 电力塔和杆塔的检测与维护：红外热像仪可以用于电力塔和杆塔的检测与维护，在设备表面检查塔身和连接件的温度分布，及时发现塔身结构的异常、连接螺栓的松动等问题，从而采取措施进行维修或加固，确保塔身的安全稳定。

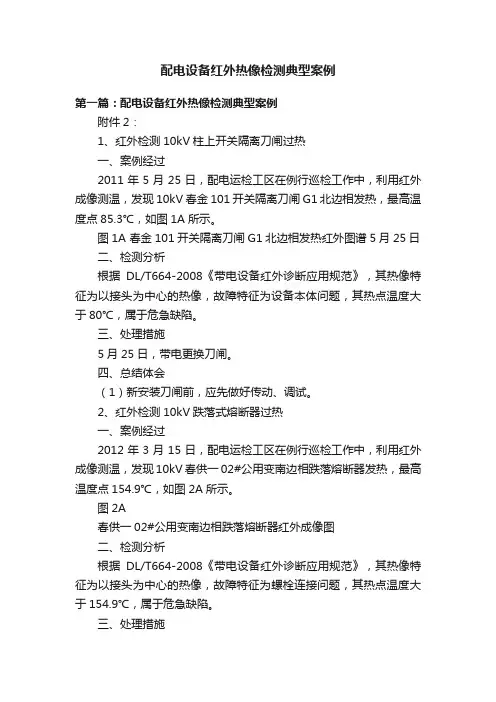

配电设备红外热像检测典型案例第一篇：配电设备红外热像检测典型案例附件2：1、红外检测10kV柱上开关隔离刀闸过热一、案例经过2011年5月25日，配电运检工区在例行巡检工作中，利用红外成像测温，发现10kV春金101开关隔离刀闸G1北边相发热，最高温度点85.3℃，如图1A所示。

图1A 春金101开关隔离刀闸G1北边相发热红外图谱5月25日二、检测分析根据DL/T664-2008《带电设备红外诊断应用规范》，其热像特征为以接头为中心的热像，故障特征为设备本体问题，其热点温度大于80℃，属于危急缺陷。

三、处理措施5月25日，带电更换刀闸。

四、总结体会（1）新安装刀闸前，应先做好传动、调试。

2、红外检测10kV跌落式熔断器过热一、案例经过2012年3月15日，配电运检工区在例行巡检工作中，利用红外成像测温，发现10kV春供一02#公用变南边相跌落熔断器发热，最高温度点154.9℃，如图2A所示。

图2A春供一02#公用变南边相跌落熔断器红外成像图二、检测分析根据DL/T664-2008《带电设备红外诊断应用规范》，其热像特征为以接头为中心的热像，故障特征为螺栓连接问题，其热点温度大于154.9℃，属于危急缺陷。

三、处理措施3月15日，带电紧固跌落。

第二篇：典型案例(配电专业)【案例1】××分局检修人员魏××在对飞开26线检查清扫工作中，违章作业，误上带电配电台架，发生人身触电重伤事故专业：配电事故类型：触电8月11日，××开闭站Ⅱ段母线停电预试，××供电分局结合停电安排运行班对26天水路线线路变压器、线路清扫工作，检修班配合工作。

现场工作负责人由运行班班长关×担任，工作人员为郭××、朱×、魏××等11人，11时03分许可工作。

11时20分工作班到达工作现场。

工作负责人关×现场分工由检修班长郭××带检修班人员完成26天水路线14号分1A-23A段工作。

红外诊断技术在电网的几种典型应用
一、输电线路的红外检测
输电线路是电力系统的重要组成部分，其质量直接关系到电网的可靠性和安全性。

输
电线路有很多种故障形式，比如树木枝条和杂草振打线路、鸟类、蝗虫等危害线路、外部
短路、内部短路等等。

针对这些故障形式，红外检测可以通过对输电线路进行定期的巡检，发现潜在的故障隐患，从而提高输电线路的可靠性和安全性。

二、变电站设备的红外诊断
变电站作为电力系统的重要组成部分，其设备的质量和运行状况直接关系到电网的可
靠性和安全性。

变电站设备包括各种类型的变压器、开关设备、接地装置、保护系统等等。

这些设备如果损坏或故障，会导致停电、事故和供电质量下降等问题。

通过红外诊断技术
可以对变电站设备进行故障检测和预警，及时发现异常状况，及时进行维护和修复，从而
保障电网的正常运行。

配电变压器作为电网的重要组成部分，其质量和运行状况直接影响到配电系统的供电
质量和可靠性。

由于配电变压器通常安装在高空或者地下，难以进行离线检修，因此对其
提出了更高的运行要求。

通过红外检测技术可以对配电变压器进行定期的巡检，及时发现
潜在的故障隐患，提高设备的可靠性和安全性。

总之，红外诊断技术在电网中的应用范围非常广泛，通过使用红外热像仪进行检测，
可以及时发现潜在的故障隐患，提高电力设备的可靠性和安全性，有助于保障电力供应的
稳定性和连续性。

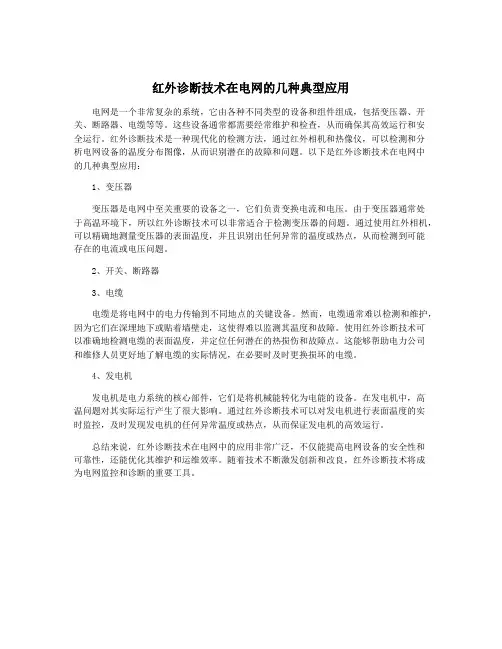

红外诊断技术在电网的几种典型应用电网是一个非常复杂的系统，它由各种不同类型的设备和组件组成，包括变压器、开关、断路器、电缆等等。

这些设备通常都需要经常维护和检查，从而确保其高效运行和安全运行。

红外诊断技术是一种现代化的检测方法，通过红外相机和热像仪，可以检测和分析电网设备的温度分布图像，从而识别潜在的故障和问题。

以下是红外诊断技术在电网中的几种典型应用：1、变压器变压器是电网中至关重要的设备之一，它们负责变换电流和电压。

由于变压器通常处于高温环境下，所以红外诊断技术可以非常适合于检测变压器的问题。

通过使用红外相机，可以精确地测量变压器的表面温度，并且识别出任何异常的温度或热点，从而检测到可能存在的电流或电压问题。

2、开关、断路器3、电缆电缆是将电网中的电力传输到不同地点的关键设备。

然而，电缆通常难以检测和维护，因为它们在深埋地下或贴着墙壁走，这使得难以监测其温度和故障。

使用红外诊断技术可以准确地检测电缆的表面温度，并定位任何潜在的热损伤和故障点。

这能够帮助电力公司和维修人员更好地了解电缆的实际情况，在必要时及时更换损坏的电缆。

4、发电机发电机是电力系统的核心部件，它们是将机械能转化为电能的设备。

在发电机中，高温问题对其实际运行产生了很大影响。

通过红外诊断技术可以对发电机进行表面温度的实时监控，及时发现发电机的任何异常温度或热点，从而保证发电机的高效运行。

总结来说，红外诊断技术在电网中的应用非常广泛，不仅能提高电网设备的安全性和可靠性，还能优化其维护和运维效率。

随着技术不断激发创新和改良，红外诊断技术将成为电网监控和诊断的重要工具。

2008年12月第9卷第12期电　力　设　备El e ctri cal Equ i p m en t　D ec12008Vo l.9No.1269　红外检测技术在电力设备带电监测中的应用实例赵　深(温州电力局生产处,浙江省　温州市325000)摘　要:利用红外监测技术可以对电力设备进行不停电、非接触式的检测,可以直观的发现设备故障部位。

本文介绍了红外监测技术在电网进行电力设备带电监测的几个应用实例,并提出今后的发展方向。

关键词:红外监测;管理;电力设备中图分类号:T M8551　概况对带电线路设备开展红外检测诊断工作在温州电力局范围内已开展了多年,从使用红外点温仪、红外热电视,到目前的非致冷焦平面红外热像仪,发现并解决了许多问题,如接触不良、绝缘不良、绝缘老化等现象,以及设计、施工、运行中存在的其他缺陷,为电网的安全运行提供了可靠的保证,随着电力设备状态检修的推广,对输电线路进行红外监测愈发显得重要。

目前温州电力局基层单位拥有的红外式成像仪的统计情况如表1所示。

表1　温州电力局的红外式成像仪使用统计情况类型型号数量/台特点红外热像仪S AT2S16019　体积小、携带方便S AT2HY68002　带有Sat R eport2003专业版版本3.01 DL2700C4　带有红外报表分析系统Ther maC AM T M(P30)2　R e po rter2000中文专业版THER MOV I SI O N4701　功能齐全点温仪I R216EX L3(3M)15携带方便、功能单一 从2006年以来采用红外式成像仪发现设备缺陷10余起,2007年发现15起,对于设备的发热型缺陷作用明显。

而且该局已初步建立了设备的红外成像图库。

而如何科学、有效、规范的开展红外检测诊断工作,提高红外检测诊断的技术和管理水平就显得尤为重要,它对变电与线路设备的状态评估、状态检修起着非常重要的作用。

　专业的管理组织为了有效的完成红外检测工作,建立了全局范围内的电力设备红外检测诊断工作网,成员包括各运行集控站、线路运行工段、检修单位等,设专责负责电力设备红外检测诊断工作。

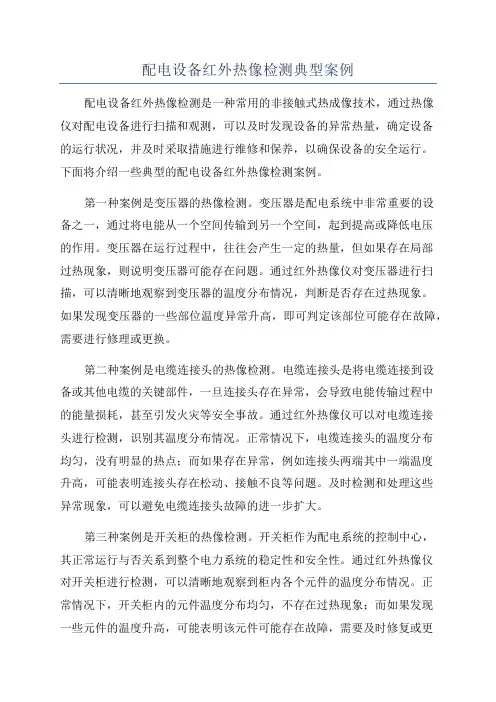

配电设备红外热像检测典型案例配电设备红外热像检测是一种常用的非接触式热成像技术，通过热像仪对配电设备进行扫描和观测，可以及时发现设备的异常热量，确定设备的运行状况，并及时采取措施进行维修和保养，以确保设备的安全运行。

下面将介绍一些典型的配电设备红外热像检测案例。

第一种案例是变压器的热像检测。

变压器是配电系统中非常重要的设备之一，通过将电能从一个空间传输到另一个空间，起到提高或降低电压的作用。

变压器在运行过程中，往往会产生一定的热量，但如果存在局部过热现象，则说明变压器可能存在问题。

通过红外热像仪对变压器进行扫描，可以清晰地观察到变压器的温度分布情况，判断是否存在过热现象。

如果发现变压器的一些部位温度异常升高，即可判定该部位可能存在故障，需要进行修理或更换。

第二种案例是电缆连接头的热像检测。

电缆连接头是将电缆连接到设备或其他电缆的关键部件，一旦连接头存在异常，会导致电能传输过程中的能量损耗，甚至引发火灾等安全事故。

通过红外热像仪可以对电缆连接头进行检测，识别其温度分布情况。

正常情况下，电缆连接头的温度分布均匀，没有明显的热点；而如果存在异常，例如连接头两端其中一端温度升高，可能表明连接头存在松动、接触不良等问题。

及时检测和处理这些异常现象，可以避免电缆连接头故障的进一步扩大。

第三种案例是开关柜的热像检测。

开关柜作为配电系统的控制中心，其正常运行与否关系到整个电力系统的稳定性和安全性。

通过红外热像仪对开关柜进行检测，可以清晰地观察到柜内各个元件的温度分布情况。

正常情况下，开关柜内的元件温度分布均匀，不存在过热现象；而如果发现一些元件的温度升高，可能表明该元件可能存在故障，需要及时修复或更换。

及时检测和处理这些异常现象，可以避免因开关柜故障导致的电力系统的中断和其他严重后果。

以上仅是三种典型的配电设备红外热像检测案例，实际上在实际工程中还存在许多其他类型的配电设备也适用于红外热像检测技术。

通过红外热像检测技术，可以及时发现配电设备的异常热量，提前预警并采取措施，以保障设备的安全运行。

红外热成像技术及其在电力设备检测与诊断中的应用引言太阳发出的辐射中除可见光线外，还有一种人眼看不见的“热线”，这种看不见的“热线”位于红色光外侧，叫做红外线。

这种红外线，又称红外辐射，是指波长为0.78～1000μm的电磁波。

其中波长为0.78 ～1.5μm 的部分称为近红外，波长为1.5 ～10μm的部分称为中红外，波长为10～1000μm的部分称为远红外线。

而波长为2.0 ～1000μm的部分，也称为热红外线。

红外线辐射是自然界存在的一种最为广泛的电磁波辐射，它在电磁波连续频谱中的位置是处于无线电波与可见光之间的区域。

这种红外线辐射是，基于任何物体在常规环境下都会产生自身的分子和原子无规则的运动，并不停地辐射出热红外能量。

分子和原子的运动愈剧烈，辐射的能量愈大;反之，辐射的能量愈小。

温度在绝对零度以上的物体，都会因自身的分子运动而辐射出红外线。

红外热成像技术的发展从1800年，英国物理学家赫胥尔发现了红外线后，开辟了人类应用红外技术的广阔道路。

在第二次世界大战中，德国人用红外变像管，研制出了主动式夜视仪和红外通信设备，为红外技术的发展奠定了基础。

二次世界大战后，首先由美国德克萨斯仪器公司（TI）在1964年首次开发研制成功第一代用于军事领域的红外成像装置，称之为红外寻视系统（FLIR）。

它是利用光学机械系统对被测目标的红外辐射扫描，由光子探测器接收两维红外辐射，经光电转换及处理，最后形成热图像视频信号，并在荧屏上显示。

六十年代中期，瑞典AGA公司和瑞典国家电力局，在红外寻视装置的基础上，开发了具有温度测量功能的热红外成像装置。

这种第二代红外成像装置，通常称为热像仪。

七十年代，法国汤姆荪公司又研制出，不需致冷的红外热电视产品。

1986年，瑞典研制出工业用的实时成像系统，它无须液氮或高压气，而以热电方式致冷，可用电池供电;1988年又推出全功能热像仪，它将温度的测量、修改、分析、图像采集、存储合于一体，重量小于7kg，使仪器的功能、精度和可靠性都得到了显著的提高。

红外诊断技术在电网的几种典型应用1. 引言1.1 红外诊断技术简介红外诊断技术是一种基于红外辐射原理的非接触式检测技术，利用物体发出的红外辐射来分析物体的温度分布和表面状况。

红外辐射具有热学特性，不受光照等外界环境影响，适用于各种复杂环境条件下的检测。

红外诊断技术在电网领域得到广泛应用，可以有效地帮助运维人员提前发现设备故障、监测电力线路负荷、检测变电站温度、识别局部放电等问题。

红外诊断技术通过红外热像仪等设备采集物体表面的红外图像，然后利用图像处理和分析技术对红外图像进行处理，提取出物体的温度信息和热学特性。

通过对温度异常、热斑等现象的分析，可以快速准确地定位设备故障点、监测电力线路负荷，帮助电网运维人员及时采取措施，确保电网的安全稳定运行。

红外诊断技术在电网的应用有着广泛的前景和重要意义，可以提高电网设备的检测效率和准确性，保障电网的安全运行。

展望未来，红外诊断技术将继续发展完善，为电网运维工作提供更加可靠的技术支持。

2. 正文2.1 电力设备故障检测电力设备的故障检测是红外诊断技术在电网中的重要应用之一。

通过红外摄像机可以实时监测电力设备的温度变化，及时发现异常情况并进行预警和维护，有效提高电网的安全性和可靠性。

红外摄像机可以用于监测变压器的温度分布情况。

变压器是电网中重要的电力设备，一旦出现故障可能会造成严重的后果。

通过红外摄像机可以对变压器的各个部位进行快速扫描，实时监测温度变化，发现异常热点，及时进行检修和维护，防止故障扩大。

红外技术还可用于检测电缆连接器和开关设备的接触不良情况。

电缆连接器和开关设备是电力设备中最常见的故障部件之一。

通过红外摄像机可以快速检测接触处的温度变化，发现接触不良问题，及时排除隐患，确保设备正常运行。

红外诊断技术在电力设备故障检测中具有重要的应用价值，能够及时发现设备故障隐患，确保电网的安全运行。

随着技术的不断进步和红外设备的普及应用，电力设备的故障检测将更加精准和有效。

红外诊断技术在电力行业的应用红外诊断技术在我国电力行业的设备诊断应用已经取得显著成效，从点温仪到热像仪，各种档次的红外检测手段都有大量现场检测和设备故障准确诊断的实例，为提高我国电力系统的安全性和经济性发挥了重要作用。

例1：普测380V厂用系统某单位380V工厂用电系统在一次普测过程中，共发现9处过热，其中某低压变压器低压侧出口刀闸嘴A相209℃，B相102℃，C相97℃。

而同回路的另一台刀闸温度仅为42～51℃。

此时人站在绝缘处已不敢摸碰，刀闸嘴已变黑。

立即采取改变运行方式的措施，停止变压器的运行，待刀闸冷却后进行更换处理，避免了一次事故的发生。

例2：电动机轴承过热跟踪某厂一台电动机在节日前发现其轴承温度较正常值高出约10℃，为保证节日期间不停产，采用红外点温仪对轴承部位跟踪监测，根据它的温升呈有规律变化而无继续升高的现象，坚持运行到节后才停机解体。

解体检修时发现轴承花篮有些磨损，但损坏不大。

利用红外技术跟踪监测既保证了生产又保证了设备不致产生太大的损害。

例3：红外点温仪与热像仪的配合使用某局变电工区用红外点温仪检测出一台空气开关的触头温度高达93℃，为进一步细查，又采用热像仪检测，发现静触头端部温升最高已达118℃。

根据供电要求，决定使用便携的红外点温仪监测呈最高温度的静触头端部，并采取措施在减少停电和保证设备安全的前提下，进行缺陷处理。

整个处理过程比较顺利，没有对供电造成大的影响。

例4：发电机封闭母线故障检测一电厂怀疑发电机封闭母线过热，采用热像仪检测后查出B相出口套筒过热，墙内侧A、B两相均有过热，且A相尤其严重。

经停机解体检查，发现出口B相母线软连接明显过热，需全部更换26支，出口B相套筒绝缘皮垫圈已过热脆裂，上方近发电机侧有一明显烧灼痕迹，说明运行中有短路发生。

检修结果证明，红外检测诊断封闭母线内部有故障是准确的。

红外诊断技术在冶金行业的应用钢铁行业由于其高温设备较多的特殊性，在红外技术实际应用方面有其特殊的优势，近年来在大力推广红外仪器方面做了大量工作，也取得了大量的应用实例。

电力设备红外热像检测技术(2篇)电力设备红外热像检测技术（第一篇）引言电力设备是现代电力系统的重要组成部分，其安全稳定运行对整个电力系统的可靠性和经济性至关重要。

随着电力需求的不断增长和电力设备的日益复杂，传统的检测方法已难以满足现代电力设备维护的需求。

红外热像检测技术作为一种非接触、快速、高效的检测手段，逐渐在电力设备状态监测中得到广泛应用。

一、红外热像检测技术原理1. 红外辐射基本原理任何物体只要温度高于绝对零度（273.15℃），都会发射红外辐射。

物体的温度越高，发射的红外辐射强度也越大。

红外热像仪通过探测物体表面发射的红外辐射，将其转换为可视化的热像图，从而实现对物体表面温度分布的实时监测。

2. 红外热像仪工作原理红外热像仪主要由光学系统、探测器、信号处理系统和显示系统组成。

光学系统将物体发射的红外辐射聚焦到探测器上，探测器将红外辐射转换为电信号，信号处理系统对电信号进行处理，最终通过显示系统呈现为热像图。

3. 温度与红外辐射的关系根据斯蒂芬玻尔兹曼定律，物体的辐射功率与其温度的四次方成正比。

因此，通过测量物体发射的红外辐射功率，可以精确计算出物体的表面温度。

二、红外热像检测技术在电力设备中的应用1. 变电站设备检测变电站是电力系统中的重要节点，其设备包括变压器、断路器、隔离开关等。

红外热像检测技术可以用于检测这些设备的局部过热现象，及时发现潜在的故障隐患。

变压器检测：变压器在运行过程中，由于绕组短路、接触不良等原因，可能导致局部过热。

通过红外热像检测，可以及时发现这些异常温度点，避免变压器损坏。

断路器检测：断路器在分合闸过程中，触头接触不良会导致局部过热。

红外热像检测可以实时监测断路器触头的温度分布，确保其正常运行。

2. 输电线路检测输电线路长距离、跨区域分布，传统的人工巡检效率低、成本高。

红外热像检测技术可以实现对输电线路的快速、全面检测。

导线接头检测：导线接头是输电线路的薄弱环节，容易因接触不良导致局部过热。

红外诊断技术在电网的几种典型应用红外诊断技术是利用红外线探测设备对电力设备运行状态进行无损检测和分析的方法。

红外诊断技术具有非接触性、高效率、高精度等优点，已经广泛应用于电力设备的巡检和维护中。

本文将从变电站、输电线路、发电设备三个方面介绍红外诊断技术在电网中的典型应用。

一、变电站中的应用变电站是电网中重要的能源交换和输配电站，它与发电厂、消费者等各个环节相连。

变电站中的电力设备经常遭受高压大电流冲击，容易出现绝缘损伤和接触不良等故障。

传统的巡检方法需要关闭设备进行检测，耗时且不安全。

而红外诊断技术可以实现在线检测，不需要停机，大大提高了检测的效率。

变电站中常用的红外检测对象包括变压器、断路器、电缆接头等。

在红外图像中，灰度值越高表示温度越高，因此可以通过红外图像分析的方式查找设备的异常热源，快速定位损伤部位。

输电线路是电力传输的重要环节，它连接发电厂和变电站，负责将电力从高压输送到低压。

输电线路通常由铁塔、导线及附属设备组成，遭受日晒雨淋和雷电等外界因素的影响。

这些外界因素可能导致设备的绝缘破坏、电缆老化等故障。

传统的巡检方法需要人员爬上铁塔进行检测，不仅效率低下还存在安全隐患。

而利用红外诊断技术可以直接对整条输电线路进行巡检，快速检测出异常区域，并利用图像分析技术对异常原因进行分析。

发电设备是电网的核心，包括汽轮机、水轮机、发电机等。

这些设备在高温高压等复杂环境下运行，很容易出现转子不平衡、轴承故障、绕组绝缘老化等故障。

传统的巡检方法需要停机拆卸设备进行检测，影响设备的正常运行。

而利用红外诊断技术可以在设备运行时进行远程监测，快速检测出异常信号并精确定位，从而实现预防性检测和维护，确保设备的安全稳定运行。

电气设备红外诊断的相对温差判断法及判断标准电气设备是现代工业生产中必不可少的一种设备，它为工业生产提供了稳定可靠的电力支持，但长期以来，电气设备的安全问题一直是人们关注的焦点。

为了保障电气设备的安全运行，红外诊断技术被广泛应用于电力系统的维护和检修中。

本文将着重介绍电气设备红外诊断的相对温差判断法及判断标准。

一、相对温差判断法相对温差判断法是指通过比较同一设备不同部位的温度差异来判断其是否存在故障的一种方法。

在电气设备的红外诊断中，相对温差判断法是一种常用的诊断方法。

相对温差判断法的基本原理是：同一设备不同部位的温度应该是相同的，如果存在温度差异，则说明存在异常情况，需要进行进一步的检测。

二、判断标准在使用相对温差判断法进行电气设备红外诊断时，需要根据不同设备的特点和不同工作环境的要求，制定相应的判断标准。

下面是常用的判断标准：1、相对温差小于等于3℃当同一设备不同部位的温度差异小于等于3℃时，说明该设备处于正常状态，不存在故障。

2、相对温差大于3℃小于等于5℃当同一设备不同部位的温度差异大于3℃小于等于5℃时，说明该设备存在轻微故障或异常情况，需要进行进一步的检测。

3、相对温差大于5℃小于等于10℃当同一设备不同部位的温度差异大于5℃小于等于10℃时，说明该设备存在较为严重的故障或异常情况，需要及时进行维修或更换。

4、相对温差大于10℃当同一设备不同部位的温度差异大于10℃时，说明该设备存在严重的故障或异常情况，需要立即停机进行维修或更换。

三、应用实例下面是一例电气设备红外诊断的应用实例：在某厂房的配电柜中，电缆连接头附近的温度明显高于其他部位，经过红外热像仪的检测，发现连接头存在明显的异常温度，相对温差达到了8℃，根据判断标准，该设备存在较为严重的故障或异常情况，需要及时进行维修或更换。

四、结论通过以上的介绍可以得知，相对温差判断法是一种简单易行、效果显著的电气设备红外诊断方法，它可以快速发现电气设备的故障和异常情况，从而保障电气设备的安全运行。

红外诊断技术在电网的几种典型应用
红外诊断技术是一种利用红外辐射特性进行检测和诊断的非接触式检测技术。

在电网
领域中，红外诊断技术有着多种典型的应用，以下是其中的几种。

第一种应用是红外诊断技术在电力设备的故障诊断中的应用。

通过对电力设备表面的
红外辐射进行检测和分析，可以实时监测设备的温度分布情况，从而判断设备是否存在异
常情况。

在变压器、断路器、电缆等设备中，如果存在过热的现象，就可以通过红外诊断
技术及时发现，并进行处理，避免设备发生故障。

第二种应用是红外诊断技术在电力线路的巡检中的应用。

传统的电力线路巡检需要人
工进行，费时费力，并且无法实时监测设备的状态。

而利用红外诊断技术，可以通过无人
机或者红外热像仪对电力线路进行巡视，通过对线路上各个部位的温度进行监测，可以及
时发现电力线路上的异常情况，如热点、接触不良等，并及时采取措施处理，避免线路故
障的发生。

红外诊断技术在电网中有着多种典型的应用，包括电力设备故障诊断、电力线路巡检、电力安全评估和电网维护等方面。

通过应用红外诊断技术，可以提高电网的运行效率和可
靠性，减少故障和事故的发生，为电网的安全稳定运行提供保障。

电网运维Grid Operation1 前言红外测温技术具有非接触、不停电、安全、准确和高效等特点，能够快捷、大面积地对设备进行检测，直观地发现与运行电压、电流有关的设备缺陷，还可以对缺陷的性质、位置、程度作出定性、定照的判断。

可以在减少停电时间的情况下有效地检测出设备过热性缺陷，避免事故的发生。

因此，电网运维单位将运行设备红外检测纳入到预防性试验规程中。

对于变电一次设备，正常预试周期一般为3年或六年，而红外测温周期至少为一年一次，在迎峰度夏之前要完成一次所辖284座110kV 及以上变电站的红外测温。

2 红外诊断原理红外热成像仪通过非接触探测红外能量（热量），并将其转换为电信号进而在显示器上生成热图像和温度值，并可以对温度值进行准确测量和计算，确保不仅能够观察热图像，还能够对发热的故障区域进行准确识别和严格分析。

在电力系统中，许多电力设备故障，往往都以设备相关部位的温度或热状态变化为征兆表现出来，因此通过用红外成像仪监测电力设备的这种状态变化，可以对设备故障作出诊断，从而更好地指导电力设备的检修工作。

3 红外缺陷类别及成因近几年输变电设备红外测温对故障预警起到了越来越重要的作用。

统计自2010年到2014年6月截红外诊断技术在广州电网的几种典型应用广州供电局有限公司电力试验研究院 杜钢 范伟男 杨森 田妍摘要：本文对几种典型过热缺陷进行了总结，并提出了缺陷分析的一般方法，为类似的缺陷分析提供了参考。

红外测温作为一种故障预判手段，必要时需要结合电气试验或化学试验分析的结果，进行综合判断。

关键词：红外诊断；异常发热；绝缘水平资助项目编号：GZHKJXM20170146、201604046014止，发现广州电网主网一次设备通过红外测温诊断共发现缺陷262起，其中一般缺陷210起，重大缺陷41起，紧急缺陷11起。

如图1所示，红外测温能发现的重大和紧急缺陷呈增长之势。

因此，随着红外诊断水平臻于成熟，通过红外测温诊断设备故障，越能提高电网设备安全运行水平。
