《带电设备红外诊断技术应用导则》DLT664-1999

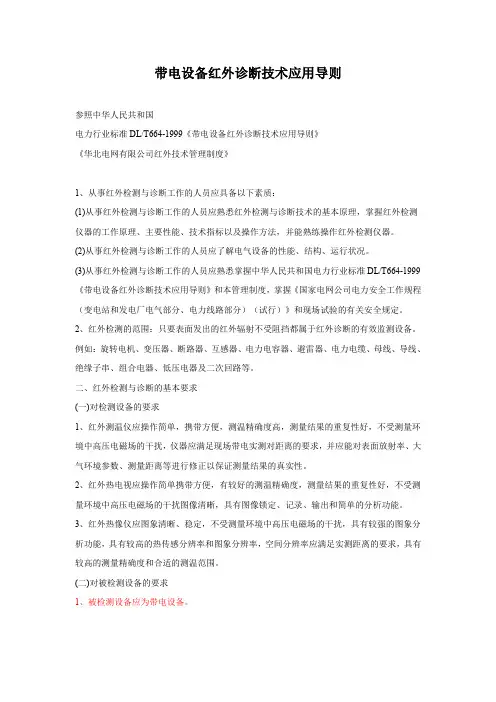

带电设备红外诊断技术应用导则参照中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》《华北电网有限公司红外技术管理制度》1、从事红外检测与诊断工作的人员应具备以下素质：(1)从事红外检测与诊断工作的人员应熟悉红外检测与诊断技术的基本原理，掌握红外检测仪器的工作原理、主要性能、技术指标以及操作方法，并能熟练操作红外检测仪器。

(2)从事红外检测与诊断工作的人员应了解电气设备的性能、结构、运行状况。

(3)从事红外检测与诊断工作的人员应熟悉掌握中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》和本管理制度，掌握《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》和现场试验的有关安全规定。

2、红外检测的范围：只要表面发出的红外辐射不受阻挡都属于红外诊断的有效监测设备。

例如：旋转电机、变压器、断路器、互感器、电力电容器、避雷器、电力电缆、母线、导线、绝缘子串、组合电器、低压电器及二次回路等。

二、红外检测与诊断的基本要求(一)对检测设备的要求1、红外测温仪应操作简单，携带方便，测温精确度高，测量结果的重复性好，不受测量环境中高压电磁场的干扰，仪器应满足现场带电实测对距离的要求，并应能对表面放射率、大气环境参数、测量距离等进行修正以保证测量结果的真实性。

2、红外热电视应操作简单携带方便，有较好的测温精确度，测量结果的重复性好，不受测量环境中高压电磁场的干扰图像清晰，具有图像锁定、记录、输出和简单的分析功能。

3、红外热像仪应图象清晰、稳定，不受测量环境中高压电磁场的干扰，具有较强的图象分析功能，具有较高的热传感分辨率和图象分辨率，空间分辨率应满足实测距离的要求，具有较高的测量精确度和合适的测温范围。

(二)对被检测设备的要求1、被检测设备应为带电设备。

2、红外检测人员在对运行设备进行检测时，检测现场应有熟悉设备的运行人员在现场。

带电红外线诊断技术应用导则一、范围本导则规定了带电红外线诊断技术的原理、仪器设备、检测方法、诊断流程、数据处理与分析、诊断标准、安全注意事项等内容。

本导则适用于电力设备的带电红外线诊断，其他领域的带电红外线诊断可参照执行。

二、规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

三、术语和定义下列术语和定义适用于本文件。

（一）带电红外线诊断技术（live infrared diagnosis technology）利用红外线热像仪对运行中的电力设备进行检测，以发现设备异常发热部位和缺陷的技术。

（二）热像图（thermal image）通过红外线热像仪获取的，反映物体表面温度分布的图像。

（三）热点（hot spot）设备表面温度异常升高的区域。

（四）相对温差（relative temperature difference）发热点的温度与正常部位的温度之差与正常部位的温度之比的百分数。

（五）温差（temperature difference）同一设备两个部位的温度之差。

（六）视场角（field of view）红外线热像仪所能观察到的空间角度范围。

（七）测量距离（measuring distance）红外线热像仪与被测设备表面之间的距离。

（八）发射率（emissivity）物体表面辐射红外线的能力与黑体辐射红外线的能力之比。

四、原理带电红外线诊断技术基于物体的热辐射原理，利用红外线热像仪接收被测设备表面的红外线辐射能，并将其转化为电信号，经过处理后显示为热像图。

设备表面的温度分布与设备的运行状态、故障类型等有关，通过分析热像图可以判断设备的异常发热情况，从而发现设备的缺陷和故障。

五、仪器设备（一）红外线热像仪1. 应具有较高的空间分辨率、温度分辨率和热灵敏度。

2. 应定期进行校准和检定，保证仪器的准确性和稳定性。

带电设备红外诊断技术应用导则参照中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》《华北电网有限公司红外技术管理制度》1、从事红外检测与诊断工作的人员应具备以下素质：(1)从事红外检测与诊断工作的人员应熟悉红外检测与诊断技术的基本原理，掌握红外检测仪器的工作原理、主要性能、技术指标以及操作方法，并能熟练操作红外检测仪器。

(2)从事红外检测与诊断工作的人员应了解电气设备的性能、结构、运行状况。

(3)从事红外检测与诊断工作的人员应熟悉掌握中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》和本管理制度，掌握《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》和现场试验的有关安全规定。

2、红外检测的范围：只要表面发出的红外辐射不受阻挡都属于红外诊断的有效监测设备。

例如：旋转电机、变压器、断路器、互感器、电力电容器、避雷器、电力电缆、母线、导线、绝缘子串、组合电器、低压电器及二次回路等。

二、红外检测与诊断的基本要求(一)对检测设备的要求1、红外测温仪应操作简单，携带方便，测温精确度高，测量结果的重复性好，不受测量环境中高压电磁场的干扰，仪器应满足现场带电实测对距离的要求，并应能对表面放射率、大气环境参数、测量距离等进行修正以保证测量结果的真实性。

2、红外热电视应操作简单携带方便，有较好的测温精确度，测量结果的重复性好，不受测量环境中高压电磁场的干扰图像清晰，具有图像锁定、记录、输出和简单的分析功能。

3、红外热像仪应图象清晰、稳定，不受测量环境中高压电磁场的干扰，具有较强的图象分析功能，具有较高的热传感分辨率和图象分辨率，空间分辨率应满足实测距离的要求，具有较高的测量精确度和合适的测温范围。

(二)对被检测设备的要求1、被检测设备应为带电设备。

2、红外检测人员在对运行设备进行检测时，检测现场应有熟悉设备的运行人员在现场。

带电设备红外诊断技术应用导则(3篇)文章一：带电设备红外诊断技术概述及优势一、引言随着电力系统的不断发展，对带电设备的运行状态进行实时监测和诊断具有重要意义。

带电设备红外诊断技术作为一种非接触式、快速、有效的检测方法，已在电力系统中得到了广泛应用。

本文将介绍带电设备红外诊断技术的原理、优势及其在电力系统中的应用。

二、带电设备红外诊断技术原理带电设备红外诊断技术是利用红外热像仪捕捉设备运行过程中产生的红外辐射，通过分析红外热像图，发现设备潜在的故障隐患。

其基本原理如下：1. 红外辐射原理：物体在温度高于绝对零度时会向外辐射能量，其辐射强度与物体温度成正比。

带电设备在运行过程中，由于电流的作用，设备温度会发生变化，从而产生红外辐射。

2. 红外热像仪工作原理：红外热像仪通过探测设备产生的红外辐射，将其转换为电信号，经过放大、处理，生成红外热像图。

三、带电设备红外诊断技术优势1. 非接触式检测：红外诊断技术无需与设备直接接触，避免了因接触导致的设备停运和安全隐患。

2. 快速检测：红外热像仪能够实时捕捉设备的红外辐射，快速发现设备故障隐患。

3. 无需停电：带电设备红外诊断技术可在设备正常运行状态下进行，不影响设备正常工作。

4. 检测范围广：红外热像仪可检测不同类型的带电设备，如变压器、电缆、开关等。

5. 诊断结果客观：红外热像图能够直观地反映设备温度分布，诊断结果具有客观性。

四、带电设备红外诊断技术应用1. 变压器红外诊断：通过红外热像仪检测变压器运行过程中的温度变化，发现变压器内部故障，如绕组短路、接头接触不良等。

2. 电缆红外诊断：检测电缆接头、终端等关键部位的温度，发现电缆故障，如接头接触不良、绝缘老化等。

3. 开关设备红外诊断：对开关设备进行红外检测，发现设备内部故障，如触头接触不良、绝缘子损坏等。

4. 避雷器红外诊断：检测避雷器表面的温度，发现避雷器老化、损坏等故障。

文章二：带电设备红外诊断技术应用要点一、红外诊断设备选型1. 红外热像仪：选择具有高分辨率、高灵敏度的红外热像仪，以满足不同场景下的检测需求。

带电设备红外诊断技术应用导则参照中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》《华北电网有限公司红外技术管理制度》1、从事红外检测与诊断工作的人员应具备以下素质：(1)从事红外检测与诊断工作的人员应熟悉红外检测与诊断技术的基本原理，掌握红外检测仪器的工作原理、主要性能、技术指标以及操作方法，并能熟练操作红外检测仪器。

(2)从事红外检测与诊断工作的人员应了解电气设备的性能、结构、运行状况。

(3)从事红外检测与诊断工作的人员应熟悉掌握中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》和本管理制度，掌握《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》和现场试验的有关安全规定。

2、红外检测的范围：只要表面发出的红外辐射不受阻挡都属于红外诊断的有效监测设备。

例如：旋转电机、变压器、断路器、互感器、电力电容器、避雷器、电力电缆、母线、导线、绝缘子串、组合电器、低压电器及二次回路等。

二、红外检测与诊断的基本要求(一)对检测设备的要求1、红外测温仪应操作简单，携带方便，测温精确度高，测量结果的重复性好，不受测量环境中高压电磁场的干扰，仪器应满足现场带电实测对距离的要求，并应能对表面放射率、大气环境参数、测量距离等进行修正以保证测量结果的真实性。

2、红外热电视应操作简单携带方便，有较好的测温精确度，测量结果的重复性好，不受测量环境中高压电磁场的干扰图像清晰，具有图像锁定、记录、输出和简单的分析功能。

3、红外热像仪应图象清晰、稳定，不受测量环境中高压电磁场的干扰，具有较强的图象分析功能，具有较高的热传感分辨率和图象分辨率，空间分辨率应满足实测距离的要求，具有较高的测量精确度和合适的测温范围。

(二)对被检测设备的要求1、被检测设备应为带电设备。

2、红外检测人员在对运行设备进行检测时，检测现场应有熟悉设备的运行人员在现场。

《带电设备红外诊断技术应用导则》DL_T(最新)随着电力系统的快速发展，带电设备的运行状态监测和故障诊断显得尤为重要。

红外诊断技术作为一种非接触、高效、安全的检测手段，广泛应用于带电设备的故障诊断和预防性维护中。

为了规范和指导红外诊断技术在带电设备中的应用，特制定本导则。

1. 范围本导则规定了带电设备红外诊断技术的应用原则、设备要求、检测方法、数据分析、诊断标准及安全管理等内容。

适用于电力系统中各类带电设备的红外检测与诊断。

2. 规范性引用文件以下文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 110212014 电气绝缘材料耐热性分级GB/T 121132003 接触电流和保护导体电流的测量方法DL/T 6642016 带电设备红外诊断应用规范3. 术语和定义3.1 红外诊断技术利用红外热像仪对带电设备进行非接触式温度测量，通过分析设备表面的温度分布，判断设备运行状态和潜在故障的技术。

3.2 热像图由红外热像仪生成的设备表面温度分布图像。

3.3 热异常设备表面温度分布异常，可能指示设备存在故障或潜在问题。

4. 应用原则4.1 安全性红外检测应在确保人员和设备安全的前提下进行，严格遵守电力安全操作规程。

4.2 准确性检测设备应定期校准，确保测量数据的准确性和可靠性。

4.3 及时性定期进行红外检测，及时发现和处理设备潜在故障，防止事故发生。

4.4 全面性对关键设备和重点部位进行全面检测，确保无遗漏。

5. 设备要求5.1 红外热像仪5.1.1 性能要求分辨率：不低于320×240像素热灵敏度：≤0.05℃测温范围：20℃至+500℃波长范围：8μm至14μm5.1.2 功能要求具备自动调焦功能支持温度实时显示和记录具备图像存储和传输功能支持多种温度分析工具5.2 辅助设备三脚架：用于固定热像仪，确保图像稳定防护装备：包括绝缘手套、绝缘鞋等，确保操作人员安全计算机及分析软件：用于数据处理和图像分析6. 检测方法6.1 检测准备6.1.1 环境条件检测应在无雨、无雾、风速小于2m/s的条件下进行环境温度应在10℃至+40℃之间6.1.2 设备准备检查红外热像仪是否正常工作校准热像仪，确保测量精度准备好辅助设备和防护装备6.2 检测步骤6.2.1 设备选择根据检测任务选择合适的带电设备，重点关注高压开关、变压器、电缆接头等关键部位。

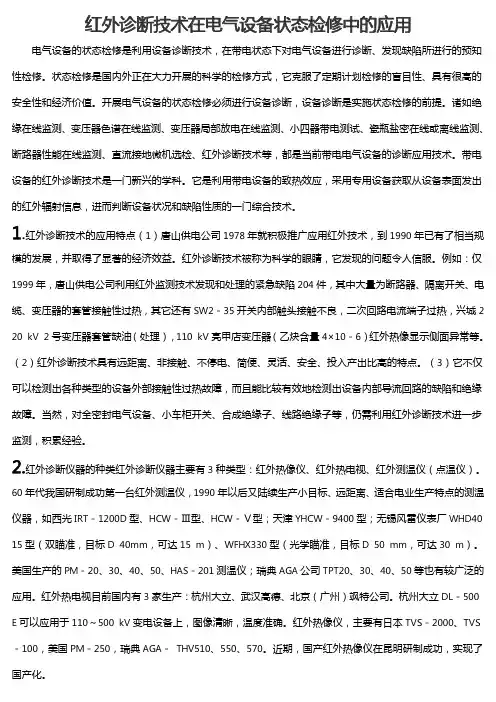

红外诊断技术在电气设备状态检修中的应用电气设备的状态检修是利用设备诊断技术，在带电状态下对电气设备进行诊断、发现缺陷所进行的预知性检修。

状态检修是国内外正在大力开展的科学的检修方式，它克服了定期计划检修的盲目性、具有很高的安全性和经济价值。

开展电气设备的状态检修必须进行设备诊断，设备诊断是实施状态检修的前提。

诸如绝缘在线监测、变压器色谱在线监测、变压器局部放电在线监测、小四器带电测试、瓷瓶盐密在线或离线监测、断路器性能在线监测、直流接地微机选检、红外诊断技术等，都是当前带电电气设备的诊断应用技术。

带电设备的红外诊断技术是一门新兴的学科。

它是利用带电设备的致热效应，采用专用设备获取从设备表面发出的红外辐射信息，进而判断设备状况和缺陷性质的一门综合技术。

1.红外诊断技术的应用特点（1）唐山供电公司1978年就积极推广应用红外技术，到1990年已有了相当规模的发展，并取得了显著的经济效益。

红外诊断技术被称为科学的眼睛，它发现的问题令人信服。

例如：仅1999年，唐山供电公司利用红外监测技术发现和处理的紧急缺陷204件，其中大量为断路器、隔离开关、电缆、变压器的套管接触性过热，其它还有SW2－35开关内部触头接触不良，二次回路电流端子过热，兴城2 20 kV 2号变压器套管缺油（处理），110 kV亮甲店变压器（乙炔含量4×10－6）红外热像显示侧面异常等。

（2）红外诊断技术具有远距离、非接触、不停电、简便、灵活、安全、投入产出比高的特点。

（3）它不仅可以检测出各种类型的设备外部接触性过热故障，而且能比较有效地检测出设备内部导流回路的缺陷和绝缘故障。

当然，对全密封电气设备、小车柜开关、合成绝缘子、线路绝缘子等，仍需利用红外诊断技术进一步监测，积累经验。

2.红外诊断仪器的种类红外诊断仪器主要有3种类型：红外热像仪、红外热电视、红外测温仪（点温仪）。

60年代我国研制成功第一台红外测温仪，1990年以后又陆续生产小目标、远距离、适合电业生产特点的测温仪器，如西光IRT－1200D型、HCW－Ⅲ型、HCW－Ⅴ型；天津YHCW－9400型；无锡风雷仪表厂WHD40 15型（双瞄准，目标D 40mm，可达15 m）、WFHX330型（光学瞄准，目标D 50 mm，可达30 m）。

DLT664带电设备红外诊断应用规范(最新)1. 引言1.1 背景与目的随着电力系统的快速发展，带电设备的运行状态监测和故障诊断成为保障电力系统安全稳定运行的关键环节。

红外诊断技术作为一种非接触式、快速、准确的检测手段，广泛应用于带电设备的故障诊断中。

本规范旨在统一和规范带电设备红外诊断的应用，提高诊断的准确性和可靠性，确保电力系统的安全运行。

1.2 适用范围本规范适用于电力系统中各类带电设备（包括但不限于变压器、断路器、母线、电缆等）的红外诊断应用，涵盖设备的选择、检测方法、数据分析、故障诊断及报告编制等方面。

2. 术语与定义2.1 红外诊断利用红外热像仪对带电设备进行温度检测，通过分析设备表面的温度分布，判断设备内部或外部的缺陷和故障。

2.2 热像图由红外热像仪采集的设备表面温度分布图像，通常以伪彩色显示。

2.3 温差设备某一部位与其周围环境或同一设备其他部位的温度差值。

2.4 热点设备表面温度异常升高的区域。

3. 设备与仪器3.1 红外热像仪3.1.1 选择标准分辨率：应选择具有较高空间分辨率和温度分辨率的热像仪，以确保检测精度。

测温范围：应根据被检测设备的温度范围选择合适的热像仪。

环境适应性：应选择能够在各种环境条件下稳定工作的热像仪。

3.1.2 校准与维护定期校准：热像仪应定期进行校准，确保测量数据的准确性。

日常维护：应定期检查热像仪的镜头、电池等部件，确保其处于良好工作状态。

3.2 辅助设备计算机：用于数据分析和报告编制。

存储设备：用于存储热像图和检测数据。

环境监测设备：用于记录检测时的环境温度、湿度等参数。

4. 检测方法4.1 检测前的准备4.1.1 设备信息收集设备台账：收集被检测设备的型号、规格、运行年限等信息。

历史检测记录：查阅以往的检测记录，了解设备的运行状态和故障历史。

4.1.2 环境条件确认天气状况：选择晴朗、无风或微风天气进行检测。

环境温度：记录环境温度，确保其在设备正常运行范围内。

《带电设备红外诊断技术应用导则》DL_T(3篇)文章一：带电设备红外诊断技术概述一、引言随着电力系统规模的不断扩大，保证电力设备的安全运行成为电力系统管理的重要任务。

带电设备红外诊断技术作为一种无损、非接触式检测方法，已在我国电力系统得到了广泛的应用。

本文主要介绍了带电设备红外诊断技术的基本原理、设备组成、应用领域及发展趋势。

二、带电设备红外诊断技术基本原理带电设备红外诊断技术是利用红外热像仪捕捉设备运行过程中的热辐射信号，通过分析热像图，发现设备潜在的缺陷和故障。

其基本原理包括：1. 红外辐射原理：物体在温度高于绝对零度时，会向外辐射能量，辐射强度与物体温度成四次方关系。

带电设备在运行过程中，由于电流的作用，设备各部分温度存在差异，通过红外热像仪可以捕捉到这种温度差异。

2. 热传导原理：电流通过设备时，会产生热量，热量通过设备本体及周围介质进行传导、对流和辐射，形成温度场。

红外热像仪可以捕捉到这个温度场，通过热像图反映出设备的温度分布。

3. 红外热像仪原理：红外热像仪主要由光学系统、探测器、信号处理系统、显示和输出系统等组成。

光学系统负责收集被测设备的红外辐射能量，探测器将红外辐射能量转换为电信号，信号处理系统对电信号进行处理，最后将温度分布以热像图的形式显示和输出。

三、带电设备红外诊断技术应用领域1. 变压器：红外诊断技术可用于检测变压器内部绕组、绝缘材料、接头等部位的缺陷，如局部过热、绝缘老化等。

2. 开关设备：红外诊断技术可检测开关设备中的触头、母线、绝缘子等部件的缺陷，如接触不良、氧化、污闪等。

3. 绝缘子：红外诊断技术可用于检测绝缘子的缺陷，如裂纹、污闪、局部过热等。

4. 线路：红外诊断技术可检测线路的接头、绝缘子、导线等部位的缺陷，如接头过热、绝缘子损坏等。

5. 发电机：红外诊断技术可用于检测发电机定子、转子、绝缘等部位的缺陷，如局部过热、绝缘老化等。

四、带电设备红外诊断技术发展趋势1. 高分辨率：随着红外探测器技术的不断发展，红外热像仪的分辨率不断提高，使得热像图更加清晰，有利于发现微小缺陷。

了企业 和职工 的“ 连心桥 ” 作用 ， 领导通过 该平 台可倾 听职工 心
载和更新 ， 又保证 了服务 中心服务器 的安全 。 “ 内网软件安全 服务中心” 分别应用于铁路运输 生产 物流 系 统专用 网和各站段办公 网络 中，实现一台电脑 实时管理 多台电 脑 的功能 ，避免 了因绝大部分电脑无 法上 网引起杀 毒软件功 能 低等缺陷 ， 为集 中管理铁路运输 网络体 系搭建 了一个全能平台。
依赖 程度 也越来越 强。设备管理 已成为企业管理工作的一个 重
要组成部分 ， 直接影响着生产经营成果 ， 也关系到企业的长远与
相适应 的维修摸式 ， 达到降低维修成本 ， 确保设 备可靠性 ， 提高
意识 ， 培养 了分析和处理 问题的能力 ， 同时还不断开阔了视野。 五、 创建铁 路运输内部网站
四、 开 展职 工 网络 培 训 。 加 强 网 络 安全 教 育
声， 解答职工 困惑 。职工可随时向领导提出各 自诉求 、 工作 中的 困难等 。职工还可将 合理 化建议等写在板块上 ， 与大家共享 。
（ ３ ） 为了加强班组建设 ， 积极建设学 习型班组 ， “ 班组 建设”
板块还针对运输部 的全部 ５ ６个班组详 细制作 了班组文化模块 ， 每个班组可上传往年的历史资料 ， 当天的工作 内容 ， 以便 领导统
业动态 、 网络教 育、 文件汇编 、 班组建设和职工快线等平 台 ， 供广
大职工使用 。
（ １ ） 职工可通过 内网或在家里使用虚拟服务器登 录网站 ， 可
实时关注 国内外冶金行业 的形 势和市场行情 ，查询相关 的行 业
预警 等功能 ， 极大保 障了铁路运输 内网体系 的安全 。在“ 内网软
因无法统一安排培训课程 ， 为此在铁路运输 网络资源的基础上创

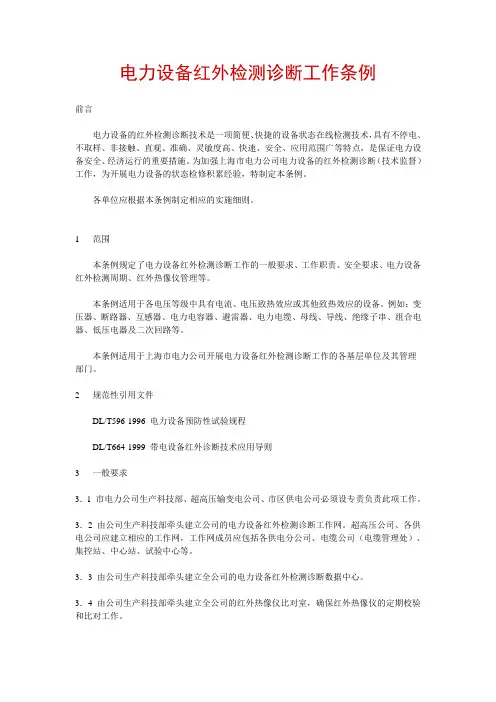

电力设备红外检测诊断工作条例前言电力设备的红外检测诊断技术是一项简便、快捷的设备状态在线检测技术，具有不停电、不取样、非接触、直观、准确、灵敏度高、快速、安全、应用范围广等特点，是保证电力设备安全、经济运行的重要措施。
