立体图形和平面图形(2)

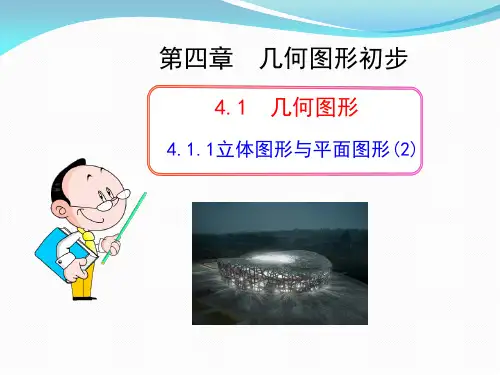

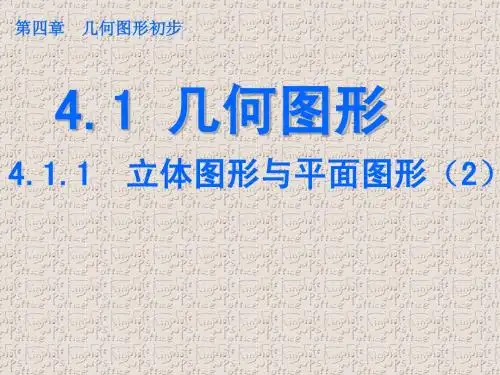

第四章几何图形初步4.1 几何图形4.1.1 立体图形与平面图形第2课时一、教学目标【知识与技能】1.能画出从不同方向看一些基本几何体（直棱柱、国柱、国锥、球）以及它们的简单组合得到的平面图形.2.在立体图形与平面图形相互转换的过程中，初步建立空间观念，发展几何直觉.【过程与方法】经历从不同方向观察物体的活动过程，初步体会从不同方向观察同一物体可能看到不一样的结果，了解为什么要从不同方向看.【情感态度与价值观】激发学生对学习空间与图形的兴趣，通过与其他同学交流、活动，初步形成积极参与数学活动，主动与他人合作交流的意识.二、课型新授课三、课时第2课时，共2课时。

四、教学重难点【教学重点】识别一些基本几何体（直棱柱、圆柱、圆锥、球）以及它们的简单组合得到的平面图形.【教学难点】画出从正面、左面、上面看正方体及简单组合体的平面图.五、课前准备教师：课件、直尺、包装盒、茶壶等。

学生：三角尺、长方体包装盒、小刀、练习本、铅笔、圆珠笔或钢笔。

六、教学过程（一）导入新课展示课件《题西林壁》诗句（出示课件2）思考：诗中描绘出诗人面对庐山看到的两幅不同的画面，“横看成岭侧成峰”一句中,蕴含了怎样的数学道理? 你能用简洁的图形把它们形象的勾勒出来吗？（二）探索新知1.师生互动，探究从不同方向看教师问1：他们为什么会出现争执？（出示课件5）学生回答：图上两个人从不同方向看到数字不同.教师问2：如图，把茶壶放在桌面上，那么下面五幅图片分别是从哪个方向看得到的？（出示课件6）学生回答：（1）从正面看；（2）从右面看；（3）从左面看；（4）从后面看；（5）从上面看教师问3：下面的五幅图分别是从什么方向看的？（出示课件7）学生回答：1.背面；2.顶部；3.左侧；4.正面；5.右侧教师问4：一辆汽车从小明的面前经过,小明拍摄了一组照片.请按照汽车被摄入镜头的先后顺序给下面的照片编号,并与同伴进行交流.学生回答：照片先后顺序为：2-1-5-4-3.例1：如图是由若干小正方体搭成的几何体，我们分别从正面看、从左面看和从上面看得到的平面图形分别是怎样的呢？请同学们尝试画一画．师生共同解答如下：解析：从正面看所得到的图形，从左往右有三列，分别有2，1，1个小正方形；从左面看所得到的图形，从左往右有两列，分别有2，1个小正方形；从上面看所得到的图形，从左往右有三列，分别有2，1，1个小正方形．画图如下：总结点拨：画出从不同的方向看物体的形状的方法：首先观察物体，画出视图的外轮廓线，然后将视图补充完整，其中看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线．在画三种视图时，从正面、上面看到的图形要长对正，从正面、左面看到的图形要高平齐，从上面、左面看到的图形要宽相等．2.师生互动，探究立体图形的展开图教师问5：将一个正方体的表面沿某些棱剪开,能展成哪些平面图形？（出示课件14）师生共同解答如下：正方体的展开图：（出示课件15）教师问6：这些正方体展开图可以分为几种？师生共同解答如下：共有11中情况.教师问7：观察上面的11种正方体的展开图有没有什么规律？哪几号展开图可以分为一类，为什么？师生共同解答如下：按规律分为4中：（1）1-6号归为：一四一（上中下个数）；（2）7-9号归为：一三二；（3）10号归为：二二二；（4）11号归为：三三.（出示课件16-18）总结点拨：（出示课件19）教师问8：正方体相对两个面在其展开图中的位置什么特点？师生共同解答如下：相对两面不相连，上下隔一行，左右隔一列. 总结点拨：巧记正方体的展开图口诀：正方体盒巧展开，六个面儿七刀裁，十一类图记分明；一四一呈6种，二三一有3种，二二二与三三各1种；对面相隔不相连，识图巧排“凹”和“田”.（三）课堂练习（出示课件26-30）1.如图是某个几何体的展开图，该几何体是（）A．三棱柱 B．三棱锥C．圆柱D．圆锥2.小明从正面观察如图所示的两个物体，看到的是（）3.右图是一块带有圆形空洞和方形空洞的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的是（）4.下图是由一些相同的小正方体构成的几何体从正面、左面、上面看得到的三个平面图形，这些相同的小正方体的个数是( )A．4个B．5个C．6个D．7个5.由5个棱长为1的小正方体组成的几何体如图放置，一面着地，两面靠墙．如果要将露出来的部分涂色，则涂色部分的面积为（）A．9 B．11 C．14 D．186.如图是一个立方体纸盒的展开图，使展开图沿虚线折叠成正方体后相对面上的两个数互为相反数，求：a=_____；b=_______；c=________.参考答案：1.A2.C3.B4.B5.B6.-2,-7,1（四）课堂小结今天我们学了哪些内容:1．从不同的方向观察立体图形(1)判断从不同的方向看到的图形(2)根据从不同的方向看到的图形判断几何体2．立体图形的展开图(1)几何体的展开图(2)由展开图判断几何体（五）课前预习预习下节课（4.1.2）的相关内容。

数学中的平面图形和立体图形一、平面图形的知识1.1 定义与性质平面图形是平面内的图形，它由线段、射线、直线组成。

平面图形有无数个，如正方形、长方形、三角形、圆形、椭圆形等。

根据边数和角数对平面图形进行分类：（1）三角形：由三条边和三个角组成，分为不等边三角形、等腰三角形、等边三角形；（2）四边形：由四条边和四个角组成，分为矩形、正方形、平行四边形、梯形；（3）五边形、六边形等：根据边数和角数进行分类；（4）圆：由无数条等距的线段组成，圆心到圆上任意一点的距离相等。

1.3 面积计算（1）三角形面积：底×高÷2；（2）矩形面积：长×宽；（3）正方形面积：边长×边长；（4）圆形面积：π×半径²。

二、立体图形的知识2.1 定义与性质立体图形是空间内的图形，它由平面图形组成。

立体图形有无数个，如长方体、正方体、圆柱、圆锥、球等。

根据面、棱、顶点的数量对立体图形进行分类：（1）三棱锥：四个面，六个棱，四个顶点；（2）四棱锥：五个面，七个棱，四个顶点；（3）五棱锥：六个面，十一个棱，五个顶点；（4）长方体：六个面，十二条棱，八个顶点；（5）正方体：六个面，十二条棱，八个顶点；（6）圆柱：两个底面，一个侧面，四个顶点；（7）圆锥：一个底面，一个侧面，两个顶点；（8）球：一个曲面，无数个点。

2.3 体积计算（1）三棱锥体积：底面积×高÷3；（2）四棱锥体积：底面积×高÷3；（3）五棱锥体积：底面积×高÷3；（4）长方体体积：长×宽×高；（5）正方体体积：棱长×棱长×棱长；（6）圆柱体积：底面积×高；（7）圆锥体积：底面积×高÷3；（8）球体积：4/3×π×半径³。

三、平面图形与立体图形的联系与转换平面图形与立体图形之间存在联系，如长方体、正方体的展开图是矩形或正方形，圆柱的侧面展开图是矩形或圆形。

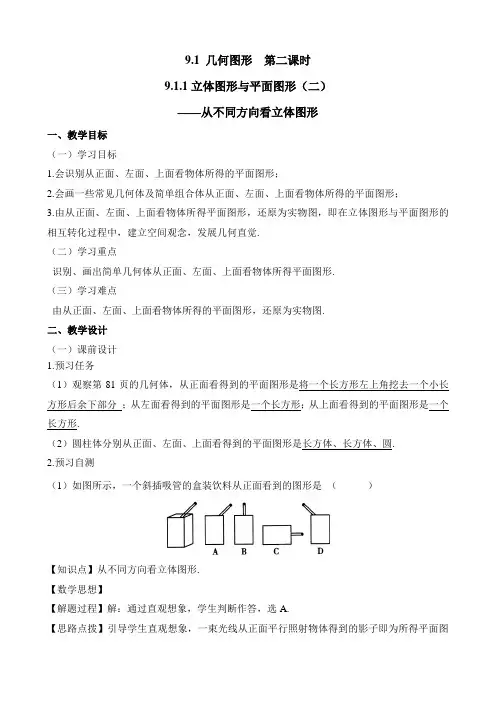

9.1 几何图形第二课时9.1.1立体图形与平面图形（二）——从不同方向看立体图形一、教学目标（一）学习目标1.会识别从正面、左面、上面看物体所得的平面图形；2.会画一些常见几何体及简单组合体从正面、左面、上面看物体所得的平面图形；3.由从正面、左面、上面看物体所得平面图形，还原为实物图，即在立体图形与平面图形的相互转化过程中，建立空间观念，发展几何直觉.（二）学习重点识别、画出简单几何体从正面、左面、上面看物体所得平面图形.（三）学习难点由从正面、左面、上面看物体所得的平面图形，还原为实物图.二、教学设计（一）课前设计1.预习任务（1）观察第81页的几何体，从正面看得到的平面图形是将一个长方形左上角挖去一个小长方形后余下部分；从左面看得到的平面图形是一个长方形；从上面看得到的平面图形是一个长方形.（2）圆柱体分别从正面、左面、上面看得到的平面图形是长方体、长方体、圆.2.预习自测（1）如图所示，一个斜插吸管的盒装饮料从正面看到的图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：通过直观想象，学生判断作答，选A.【思路点拨】引导学生直观想象，一束光线从正面平行照射物体得到的影子即为所得平面图形. 【答案】A.（2）将一包装卷筒卫生纸按如图所示的方式摆放在水平桌面上，则从上面看得到的平面图形是（ ）【知识点】从不同方向看立体图形. 【数学思想】【解题过程】解：从上面看可得两个同心圆，故选C.【思路点拨】找到从上面看所得到的图形即可，注意所有能看到的棱都应表现在平面图形中． 【答案】C ．（3）图甲是某零件的直观图，则从左面看所得到的平面图形为（ ）【知识点】从不同方向看立体图形. 【数学思想】【解题过程】解：从左面看所得平面图形为：故选D.【思路点拨】根据从左面看得到的视图判定则可． 【答案】D.（4）在如图四个几何体中，从正面、上面看所得平面图形都是圆的为（ ）A.B.C.D.A.B. C.D.【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：圆柱从正面、左面看所得图形都是矩形，从上面看所得图形是圆；圆台从正面、左面看所得图形都是等腰梯形，从上面看所得图形是圆环；圆锥从正面、左面看所得图形都是等腰三角形，从上面看所得图形是圆和圆中间一点；球从正面、左面、上面看所得图形都是圆．故选D.【思路点拨】分别分析四个选项从正面、左面、上面看所得平面图形，从而得出都是圆的几何体.【答案】D.(二)课堂设计1.知识回顾（1）回顾常见的平面图形和立体图形（2）立体图形的分类及名称2.问题探究探究一：识别从正面、左面、上面看物体所得平面图形★▲●活动①学生自主学习：教材81页,体会、感悟从正面、左面、上面看得到的平面图形.师问：在教材图9.1—6（1）中，你从正面看得到的平面图形是什么？学生举手抢答.师问：从正面看立体图形，可知道立体图形的长、宽、高中的哪部分？学生举手抢答：可知立体图形的长和高.师问：在教材图9.1—6（1）中，你从左面看得到的平面图形是什么？学生举手抢答.师问：从左面看立体图形，可知道立体图形的长、宽、高中的哪部分？学生举手抢答：可知立体图形的宽和高.师问：在教材图9.1—6（1）中，你从上面看得到的平面图形是什么？学生举手抢答.师问：从上面看立体图形，可知道立体图形的长、宽、高中的哪部分？学生举手抢答：可知立体图形的长和宽.总结：提炼判断的方法：从正面看：可知立体图形的长和高；从左面看：可知立体图形的宽和高；从上面看：可知立体图形的长和宽.【设计意图】通过实物模型，让学生充分发挥想象，识别从正面、左面、上面不同方向看得到的平面图形，并让学生相互交流，提炼判断的方法：从正面看：可知立体图形的长和高；从左面看：可知立体图形的宽和高；从上面看：可知立体图形的长和宽.探究二会画从正面、左面、上面看物体所得平面图形★▲●活动①师问：如图是由4个大小相等的正方体搭成的几何体，同学们能画出从正面、左面、上面看得到的平面图形吗？请同学们试一试.学生活动：分别抽一个学生到黑板上画从正面、左面、上面看得到的平面图形，其余学生在练习本上画.总结：画从正面、左面、上面看得到的平面图形分别是.【设计意图】通过画实物模型从正面、左面、上面看得到的平面图形，掌握画视图的方法，进一步体会立体图形与平面图形的关系，发展学生的空间想象能力.●活动②集思广益，讨论交流解决问题师问：你能找出下列几何体从正面看所得的平面图形与其他三个不同的是谁吗？学生举手抢答:C．总结：师引导学生辨析：A.从正面看第一层三个小正方形，第二层中间一个小正方形；B.从正面看第一层三个小正方形，第二层中间一个小正方形；C.从正面看第一层三个小正方形，第二层左边一个小正方形、中间一个小正方形；D.从正面看第一层三个小正方形，第二层中间一个小正方形.【设计意图】本题设计考查了简单组合体从正面所得的平面图形，目的让学生仔细观察，细心分辨，展示学生几何直观能力，在训练中进一步掌握识别视图的方法.●活动③反思过程，发散思维师问：如图所示，由若干个相同的小正方体组合而成的一个几何体从正面、左面、上面看得到的平面图形，你想象这个几何体是由几个小正方体组成的吗？学生举手抢答：该几何体从正面、上面看所得平面图形可确定该几何体共有2层2列，于是可判定这个几何体的底层应该有3个小正方体，第二层应该有1个小正方体，因此搭成这个几何体的小正方体的个数为3+1=4个.总结：由从正面、左面、上面看得到的平面图形还原为实物，提炼方法：“从上面看得到的图打地基，从正面看得到的图疯狂盖，从左面看得到的图拆违章”，并解释其含义.【设计意图】由几何体从正面、左面、上面看得到的平面图形，还原实物的小正方体的个数，让学生进一步熟悉立体图形与平面图形之间的关系，同时发展学生的逆向思维，培养空间观念.探究三运用知识解决问题●活动①例1.如图的几何体是由一个正方体切去一个小正方体形成的，从正面看得到的图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从正面看得到的图形是大正方形的右上角有个小正方形，故选D.【思路点拨】从正面看得到的图形是大正方形的右上角有个小正方形，强调看得见的画实线，看不见的画虚线.A. B. C. D.【答案】D.练习：下列水平放置的四个几何体中，从正面看得到的图形与其它三个不相同的是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：A.从正面看得到的图形为长方形；B.从正面看得到的图形为长方形；C.从正面看得到的图形为长方形；D.从正面看得到的图形为三角形．则从正面看得到的图形与其它三个不相同的是D．【思路点拨】分别找到四个几何体从正面看所得到的图形比较即可．【答案】D．【设计意图】再次训练由实物模型（立体图形）向平面图形转化.●活动2例2.如图所示的几何体从上面看得到的图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：A.是从左边看得到的图形；B. 是从正面看得到的图形；从上面看是一个有直径的圆环，C错误，故选D.【思路点拨】从上面看是一个有直径的圆环，看得见的线画实线.【答案】D．练习：如图是由4个大小相同的正方体搭成的几何体，其从上面看所得到的图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从上面看可得到一行正方形的个数为3，故选：C.【思路点拨】从上面看可得到一行正方形的个数为3个.【答案】C．【设计意图】再次训练由实物模型（立体图形）向平面图形转化.●活动3例3 .一个几何体由大小相同的小方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，则从正面看到几何体的形状图是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：根据所给出的图形和数字可得：从正面看有3列，每列小正方形数目分别为3、2、3，则符合题意的是D.【思路点拨】由已知条件可知，从正面看有3列，且每列小正方形数目为从上面看所得图形中该列小正方形数字中的最大数字，每列小正方形数目分别为3、2、3，据此可得出图形．【答案】D.练习：某超市货架上摆放着某品牌红烧牛肉方便面，如图是它们从正面、左面、上面看所得的平面图形，则货架上的红烧牛肉方便面至少有（）盒.A.8B.9C.10D.11【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：易得第一层有4碗，第二层最少有3碗，第三层最少有2碗，所以至少共有9个碗．故选B.【思路点拨】掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．【答案】B．【设计意图】由几何体从正面、左面、上面看得到的平面图形，还原实物的个数，考查学生对三视图掌握程度和灵活运用能力，同时发展学生的逆向思维，培养空间观念.3.课堂总结知识梳理（1）会识别从正面、左面、上面看物体所得的平面图形；（2）会画简单组合几何体从正面、左面、上面看物体所得的平面图形；（3）根据从正面、左面、上面看物体所得平面图形，还原实物图.重难点归纳（1）准确识别从正面、左面、上面看物体所得的平面图形；（2）根据从正面、左面、上面看物体所得平面图形，还原实物图.(三)课后作业基础型自主突破1.6月15日“父亲节”，小明送给父亲一个礼盒（如图），该礼盒从正面看所得的平面图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从正面看，是两个矩形，右边的较小．故选A.【思路点拨】从正面看，是两个矩形，右边的较小．【答案】A.2．如图1放置的一个机器零件，若其从正面看所得到的图形如图2，则从上面看所得到的图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从上面看可得到左右相邻的3个矩形．故选D．【思路点拨】从正面看上面的小正方体放在下面长方体的中间，从上面看可得到左右相邻的3个矩形，且中间矩形要大些．【答案】D．3.如图，从左面观察这个立体图形，能得到的平面图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解；从左面看下面一个正方形，上面一个正方形，故选A．【思路点拨】从左面看下面一个正方形，上面一个正方形.【答案】A．4.下列水平放置的几何体中，从上面看所得平面图形不是圆的是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：A.从上往下看得到的平面图形是一个圆，故本选项错误；B.从上往下看得到的平面图形是一个圆，故本选项错误；C.从上往下看得到的平面图形是一个正方形，不是圆，故本选项正确；D.从上往下看得到的平面图形是一个圆，故本选项错误.【思路点拨】上往下看得到的视图，分别判断出各选项的视图即可得出答案．【答案】C．5.如图所示的几何体是由4个小正方体搭成，则从正面看所得的平面图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从正面看第一层两个小正方形，第二层左边一个小正方形，故选C．【思路点拨】从正面看第一层两个小正方形，第二层左边一个小正方形，可得答案．【答案】C．6.从不同方向看一只茶壶，你认为是从上面看得到的图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从上面看得到的图形，A符合题意.【思路点拨】从上面看得到的图形，注意分清是实线或是虚线.【答案】A.能力型师生共研1.如图所示是某几何体从正面、左面、上面所得的图形，则对应的几何体是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：逐个验证下面的实物，B符合题意，故选B.【思路点拨】由下面的实物，反过来验证即可，注意有无线段连接.【答案】B.2.一个几何体的三视图如图所示，则该几何体的形状可能是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从正面、左面看可得此几何体上面为台，下面为柱体，从上面往下看，是圆环，故选D.【思路点拨】从正面、左面看可得此几何体上面为台，下面为柱体，从上面往下看，是圆环，即可判定答案.【答案】D.探究型多维突破1.如图是某几何体的从正面、左面、上面看所得的平面图形，该几何体的侧面积（）12A.6B.π4C.π6D.π【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：观察从正面、左面、上面看所得的平面图形知：该几何体为圆柱，高为3cm，底面直径为2cm，侧面积为：2π×3=6π，故选C．【思路点拨】先判断出该几何体为圆柱，然后计算其侧面积即可．【答案】C．2.如图，是由若干个相同的小立方体搭成的几何体从上面、左面看所得的平面图形．则小立方体的个数可能是（）A．5或6 B．5或7 C．4或5或6 D．5或6或7【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：由俯视图易得最底层有4个小立方体，由左视图易得第二层最多有3个小立方体和最少有1个小立方体，那么小立方体的个数可能是5个或6个或7个．故选D．【思路点拨】观察易得这个几何体共有2层，由从上面看可得第一层立方体的个数，由从左面看可得第二层最多和最少小立方体的个数，相加即可．【答案】D．自助餐1.如图中几何体从上面看的平面图形是（）【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从上面看易得第一层最右边有1个正方形，第二层有3个正方形．故选A．【思路点拨】从上面看易得第一层最右边有1个正方形，第二层有3个正方形．【答案】A．2.如图，四个几何体分别为长方体、圆柱体、球体和三棱柱，这四个几何体中有三个的某一种视图都是同一种几何图形，则另一个几何体是（）A.长方体B.圆柱体C.球体D.三棱柱【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：长方体、圆柱体、三棱体为柱体，它们的主视图都是矩形；球的三种视图都是圆形．故选：C．【思路点拨】几何体可分为柱体，锥体，球体三类，长方体、圆柱体、三棱体为柱体，它们从正面看图形都是矩形；球从三个方向看都是圆．【答案】C．3.如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体从上面看所得图形的面积是．【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：从上面看三个正方形组成的矩形，矩形的面积为1×3=3．【思路点拨】根据从上面看得到的图形是三个正方形组成的矩形即可解答.【答案】3.4. 一张桌子上摆放有若干个大小、形状完全相同的碟子，现从三个方向看，其三种视图如图所示，则这张桌子上碟子的总数为___________.【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：上面看所得图形可得：碟子共有3摞，从正面和左面所得图形看，可得每摞碟子的个数，如下图所示：故这张桌子上碟子的个数为3+4+5=12个.【思路点拨】从上面看所得图形可得：碟子共有3摞，结合从正面（主视图）和左面（左视图）图形看，可得每摞碟子的个数，相加可得答案．【答案】12.5.如图是一个几何体的从正面、左面、上面看所得的图形，若这个几何体的体积是36，求它的表面积．【知识点】从不同方向看立体图形.【数学思想】【解题过程】解：∵由从正面、左面看所得图形得出长方体的长是6，宽是2，这个几何体的体积是36，∴设高为h ，则6×2×h=36，解得：h=3，∴它的表面积是：722)636232(=⨯⨯+⨯+⨯．【思路点拨】根据从正面看与从左面看所得图形得出长方体的边长，再利用图形的体积得出它的高，进而得出表面积．【答案】72.6.如图所示是由若干个完全相同的小正方体搭成的几何体从正面、上面看所得的图形．试讨论这个几何体可能是由多少个正方体搭成的．【知识点】从不同方向看立体图形.【数学思想】分类讨论.【解题过程】解：综合从正面看所得图形和从上面看所得图形，这个几何体的底层有4个小正方体，第二层最少有1个，最多有2个，第三层最少有1个，最多有2个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+1+1=6个，至多需要小正方体木块的个数为：4+2+2=8个，即这个几何体可能是由6或7或8个正方体搭成的．【思路点拨】由从正面看所得图形分析，这个几何体共有3层，由从上面看所得图形可得第一层立方体的个数，由从正面看所得图形可知第二、三层立方体的可能的个数，相加即可．【答案】6或7或8．。
