落球测试作业指导书

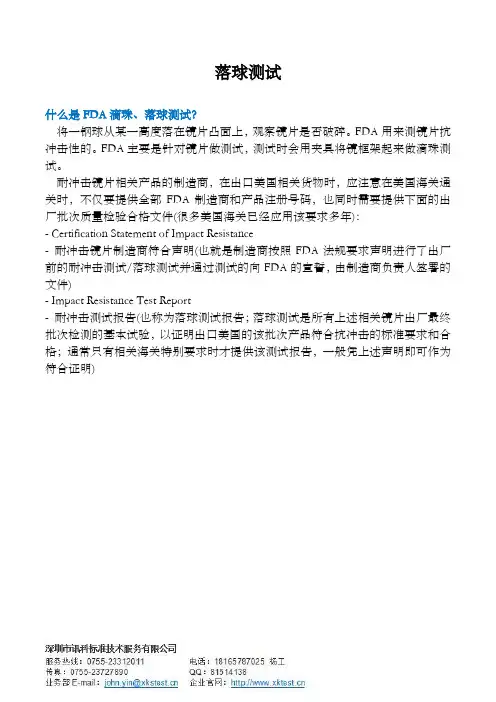

落球测试
什么是FDA滴珠、落球测试？
将一钢球从某一高度落在镜片凸面上，观察镜片是否破碎。

FDA用来测镜片抗冲击性的。

FDA主要是针对镜片做测试，测试时会用夹具将镜框架起来做滴珠测试。

耐冲击镜片相关产品的制造商，在出口美国相关货物时，应注意在美国海关通关时，不仅要提供全部FDA制造商和产品注册号码，也同时需要提供下面的出厂批次质量检验合格文件(很多美国海关已经应用该要求多年)：
- Certification Statement of Impact Resistance
- 耐冲击镜片制造商符合声明(也就是制造商按照FDA法规要求声明进行了出厂前的耐冲击测试/落球测试并通过测试的向FDA的宣誓，由制造商负责人签署的文件)
- Impact Resistance Test Report
- 耐冲击测试报告(也称为落球测试报告；落球测试是所有上述相关镜片出厂最终批次检测的基本试验，以证明出口美国的该批次产品符合抗冲击的标准要求和合格；通常只有相关海关特别要求时才提供该测试报告，一般凭上述声明即可作为符合证明)。

东莞市品检仪器设备有限公司

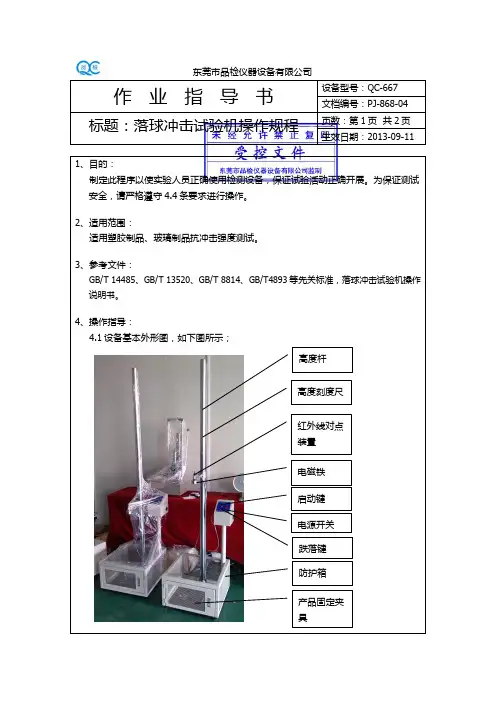

作 业 指 导 书
标题：落球冲击试验机操作规程
1、目的：
设备型号：QC-667 文档编号：PJ-868-04 页数：第 1 页 共 2 页 生效日期：2013-09-11
制定此程序以使实验人员正确使用检测设备，保证试验活动正确开展。为保证测试 安全，请严格遵守 4.4 条要求进行操作。 2、适用范围： 适用塑胶制品、玻璃制品抗冲击强度测试。 3、参考文件：
GB/T 14485、GB/T 13520、GB/T 8814、GB/T4893 等先关标准，落球冲击试验机操作 说明书。
4、操作指导： 4.1 设备基本外形图，如下图所示； 高度杆 高度刻度尺 红外线对点 装置 电磁铁 启动键 电源开关 跌落键 防护箱 产品固定夹 具
4.2 高度调整：把测试样品固定在底部夹具上，了解测试样品厚度，跌落钢球直 径，在减去这 2 项高度之和，在调整适当跌落高度固定。 4.3 接入 220V 电源，打开电源开关，按下启动键，电磁铁和红外线同时工作，把 钢球吸合在电磁铁上中心孔上（可旋转下钢球，看是否在电磁铁中心点）。站 在控制箱这边，按下跌落键，钢球释放，冲击的样品上，测试完成。 4.4 在试验过程中，人不能靠近防护箱里面。先固定测试样品，在调整高度，在启 动吸合钢球。严禁先吸合钢球之后，在去放置产品，假如突然停电或者机器跌 落键误操作，这样会造成还在放置样品人员受伤。（本条需严格遵守） 4.8 测试完毕，将仪器电源开关关闭，把试样从夹具中取出，检查试样情况。检查 试样是否有断裂、破损，根据相关标准判断试验是否达标。 4.7 产品试样要求：（根据不同产品要求不同，可参考国家标准、国际标准或者行 业标准） 5、注意事项： 5.1 未经培训，不得擅自操作该设备。 5.2 试验过程中，若有异常状况，可按停止开关或者电源开关，通知维修人员检 测，待故障排除后方可使用。 5.3 连1 日常清理仪器及配套配件表面灰尘，保持仪器干净干燥。 6.2 定期给传动部位加润滑油。 6.3 由操作人员将设备每月至少操作一次，确认仪器状态及熟悉设备使用方法。 （长期未使用时） 7、修订履历： 序号 1 修订内容 初次制定 编号 PJ-868-04 编制

3.连接设备的电源线一定要可靠性接地。
八、设备维护与保养：
1.日常清理仪器及配套配件表面灰尘，保持仪器干净干燥。
2.定期给传动部位加润滑油。
3.由操作人员将设备每月至少操作一次，确认仪器状态及熟悉设备使用方法。
九、相关资料
1.落球冲击试验机操作规范。
2.可靠性测试标准。
3.委托试验单。
4.可靠性试验报告。
2.接入 220V 电源，打开电源开关，按下启动键，电磁铁和红外线同时工作，把钢球吸合在电磁铁上中心孔上（可旋转下钢球，看是否在电磁铁中心点）。站在控制箱这边，按下跌落键，钢球释放，冲击的样品上，测试完成。
3.在试验过程中，人不能靠近防护箱里面。先固定测试样品，在调整高度，在启动吸合钢球。严禁先吸合钢球之后，在去放置产品，假如突然停电或者机器跌 落键误操作，这样会造成还在放置样品人员受伤（本条需严格遵守）。
5.测试完毕，将仪器电源开关关闭，把试样从夹具中取出，检查试样情况。检查试样是否有断裂、破损，根据相关标准判断试验是否达标。
产品试样要求：（根据不同产品要求不同，可参考国家标准、国际标准或者行业标准）
七、注意事项：
1.未经培训，不得擅自操作该设备。
2.试验过程中，若有异常状况，可按停止开关或者电源开关，通知维修人员检测，待故障排除后方可使用。
5.设备（维护、保养、维修）记录。
6.设备点检记录。
7.设备说明书
修订日期
版本
修订内容
审 核
核 准
一、目的 :
为确保操作者能正确操作此仪器，从而使产品能达到客户标准要求。
二、设备:宏康HK-LQT-150
三、功能（用途）:
适用于镜片、塑胶、陶瓷、压克力、玻璃纤维等材料冲击之坚牢度,采用直流电磁控制方式，将钢球置于电磁吸盘下钢球自动被吸上，通过红外线描准装置准确对位；按下跌落键，吸盘瞬间释放钢球，钢球将作自由落体试验，精准冲击试件表面;跌落高度可作上下调整，并附有高度标尺，可得知部品跌落高度。

落球仪快速测定土基现场CBR值试验方法作业指导书1、目的本方法适用于细粒土用落球仪在现场快速测定土基的现场CBR值。

2、仪具与材料本试验需要下列仪具与材料：（1）落球仪：它包括底座、落球支架、导杆及落球、导杆卡口开关、刻度标尺、仪器平整汽泡、100mm内径的底座套板。

落球及导杆的总质量为4.5±0.01kg，其落高位600±0.5mm，落球半径47±0.1mm。

（2）卡尺或钢板尺（3）刮刀（4）水平尺（5）其他：记录纸、塑料纸、复写纸。

3、试验步骤3.1 准备工作（1）利用当地材料进行试验，建立现场CBR值与落球仪测定的馅痕直径D的相关关系，确定有效系数C，测点数宜不少于15个，相关系数应不小于0.90。

（2）用刮刀将路基土表面挂平，用水平尺检查地表面是否保持水平。

3.2 测试步骤（1）将落球仪底座置于路基土表面已挂平的测点处，将导杆提高至落高就位卡口位置，按卡口开关，球体自由下落，在刻度尺上读出落球陷痕直径D 值，再用卡尺或钢板尺量测落球陷痕D 值的准确值，予以记录。

（2）在室内击实土样的试筒上测定时，可采用100mm 、150mm 两种试筒。

当采用处置150mm 试筒时，应采用100mm 底座套板、仪器底座在试筒顶部。

其余操作同上。

（注明试样用途或试验结果等）图 2.3 试样标签示例校核。

（4）各测点两侧平行测定D 值后取平均值。

4、结果整理由量测得落球陷痕直径D 值，按式（8.2.4-1）计算现场CBR 值。

现场CBR=C*a (8.2.4-1）式中：C —有效系数，通过建立的相关关系确定，当无此条件时，粘性土类可取0.35，砂性土可取0.45；（3）当测定粗砂类土路基球体陷痕不清晰时，可在挂平土基表面依次铺上记录纸、塑料纸、复写纸。

球体下落在地表记录纸上，即可从纸上量读印痕直径D 值，并与刻度标尺读数进行试样编号：路线或工程名： 路面层位： 材料品种： 施工日期： 取样位置：桩号 中心线左m 右= m取样人：试样保管人： 备注：作业指导书第2页 共2页 第2版 第0次修订参照规程编号 JTJ 059-95 文件代号 JHJC/C-154a —仪器系数，按式（8.2.4-2）计算，亦可由表8.2.4查得：62.1)4/22(39.101.1)4/22(D R R D WD R R H a（8.2.4-2）落球仪的仪器常数a 表 表8.2.4 D a D a D a D a 2.5 1332.33 3.7 209.85 4.9 54.28 6.1 18.25 2.6 1108.39 3.8 184.79 5.0 49.16 6.2 16.79 2.7 928.82 3.9 163.24 5.1 44.62 6.3 15.47 2.8 782.97 4.0 144.63 5.2 40.50 6.4 14.26 2.9 664.01 4.1 128.52 5.3 36.95 6.5 13.16 3.0 565.95 4.2 114.63 5.4 33.65 6.6 12.15 3.1 485.29 4.3 102.23 5.5 30.72 6.7 11.23 3.2 417.56 4.4 91.49 5.6 28.09 6.8 10.39 3.3 361.16 4.5 82.08 5.7 25..69 6.9 9.61 3.4 313.58 4.6 73.82 5.8 23.56 7.0 8.90 3.5 273.33 4.7 66.49 5.9 21.62 7.1 8.24 3.6239.074.860.016.019.857.27.64式中：D —落球陷痕直径（cm ）； W —导杆与落球重量，等于4.5kg ； H —球体落高，等于60cm ； R —球体半径，等于4.7cm 。
