全自动切铝机工作原理与部件结构介绍

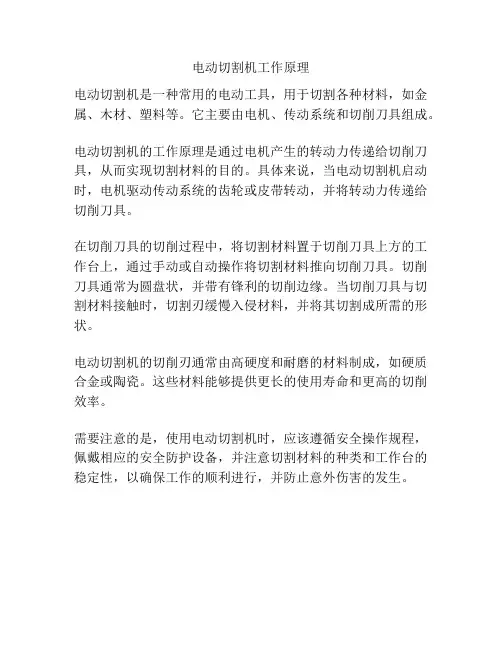

电动切割机工作原理
电动切割机是一种常用的电动工具，用于切割各种材料，如金属、木材、塑料等。

它主要由电机、传动系统和切削刀具组成。

电动切割机的工作原理是通过电机产生的转动力传递给切削刀具，从而实现切割材料的目的。

具体来说，当电动切割机启动时，电机驱动传动系统的齿轮或皮带转动，并将转动力传递给切削刀具。

在切削刀具的切削过程中，将切割材料置于切削刀具上方的工作台上，通过手动或自动操作将切割材料推向切削刀具。

切削刀具通常为圆盘状，并带有锋利的切削边缘。

当切削刀具与切割材料接触时，切割刃缓慢入侵材料，并将其切割成所需的形状。

电动切割机的切削刃通常由高硬度和耐磨的材料制成，如硬质合金或陶瓷。

这些材料能够提供更长的使用寿命和更高的切削效率。

需要注意的是，使用电动切割机时，应该遵循安全操作规程，佩戴相应的安全防护设备，并注意切割材料的种类和工作台的稳定性，以确保工作的顺利进行，并防止意外伤害的发生。

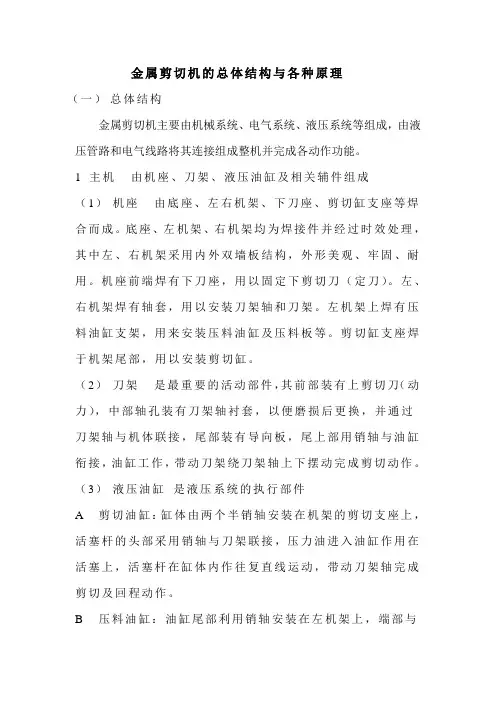

金属剪切机的总体结构与各种原理（一）总体结构金属剪切机主要由机械系统、电气系统、液压系统等组成，由液压管路和电气线路将其连接组成整机并完成各动作功能。

1 主机由机座、刀架、液压油缸及相关辅件组成（1）机座由底座、左右机架、下刀座、剪切缸支座等焊合而成。

底座、左机架、右机架均为焊接件并经过时效处理，其中左、右机架采用内外双墙板结构，外形美观、牢固、耐用。

机座前端焊有下刀座，用以固定下剪切刀（定刀）。

左、右机架焊有轴套，用以安装刀架轴和刀架。

左机架上焊有压料油缸支架，用来安装压料油缸及压料板等。

剪切缸支座焊于机架尾部，用以安装剪切缸。

（2）刀架是最重要的活动部件，其前部装有上剪切刀（动力），中部轴孔装有刀架轴衬套，以便磨损后更换，并通过刀架轴与机体联接，尾部装有导向板，尾上部用销轴与油缸衔接，油缸工作，带动刀架绕刀架轴上下摆动完成剪切动作。

（3）液压油缸是液压系统的执行部件A 剪切油缸：缸体由两个半销轴安装在机架的剪切支座上，活塞杆的头部采用销轴与刀架联接，压力油进入油缸作用在活塞上，活塞杆在缸体内作往复直线运动，带动刀架轴完成剪切及回程动作。

B 压料油缸：油缸尾部利用销轴安装在左机架上，端部与压料板联接，压力油进入油缸作用在活塞上，活塞杆在缸体内作直线往复运动带动压料板绕压料板销轴上下摆动完成压料和松开动作。

以上两缸均为单活塞杆双作用油缸，缸体内有活塞杆装有密封圈，使缸体形成前后两个油腔，当高压油作用在前腔或后腔时推动活塞运动以达到油缸驱动运动部件工作的目的，缸口设有导向套，用作活塞杆的支承、导向和密封。

（4）相关辅件主要有调整套、固定导向板、随动导向板、摩擦圈调整垫板等，主要用来调节剪切刀片之间间隙。

2电气系统：主要由电动机控制电路、动作控制回路两部分组成3液压系统：主要由泵站、阀站、油箱、管路等组成。

昆山邓氏机械免费提供从切铝机，切铝锯片，锯片修磨，微量润滑到技切铝机和切管机的使用介绍及区别
切铝机和切管机都是用于金属材料切割的设备，但是在使用上还是有区别的，有很多不知道的企业拿切铝机来切黑色金属的管材，或者用来切木材，或者是切铝机和切管机混着用，这是不合理的，下面给大家介绍一下两种机器的使用区别。

一、切铝机
又叫铝材切割机，是专门用于铝合金下料设备，可分为全自动和半自动两种。

工作原理：利用齿轮差动进给原理，实现刀具在高速旋转的刀盘上纵向进给，从而实现了铝材夹持不动，刀盘旋转切削的新理念。

有效解决了铝材高速旋转加工方式中存在的高能耗、机床抖动、切削效率低、刀具寿命短、生产作业率低、钢管端面质量差、无法定尺等问题。

进给动力：气动或液压 转数：
3000转左右
安装锯片：硬质合金锯片、铝合金专用锯片
昆山邓氏机械免费提供从切铝机，切铝锯片，锯片修磨，微量润滑到技切割材料范围：各种铝合金型材，铝棒，散热片，铝管，铝制品等
二、切管机
一般的叫法切管机就是用于黑色金属管材的切割，用于不锈钢管，铁管，钢材等自动下料锯切。

原理基本和切铝机的工作原理类似。

进给动力：气动 转数：1000转以内
安装锯片：高速钢锯片、整体钨钢锯片
切割材料范围：不锈钢管、铸铁、钢材、合金钢、铜等有色金属切割
以上是切铝机和切管机在使用和性能上的区别，两种设备切割的材料不一样，邓氏机械建议还是要区别使用较好，材料不要混合切割。

全自动切边机论文：铝板带材圆盘切边的组成与切边精度控制[摘要] 本文论述了铝材切边分切精度（包括宽度精度和厚度精度）的自动调整方法和程序；以及铝材切边所使用设备的结构组成。

重点介绍了sms全自动切边机的结构、原理和适用范围，特别是对分切精度的自动调整做了详细的阐述。

[关键词] 全自动切边机精度圆盘刀间隙重叠量分切宽度现代铝板带、箔材加工行业中，圆盘剪切边机所起的作用可以说是“承上启下”。

不管是为下一道轧制工序做准备，还是为成品料分切，都与切边机有着紧密的关系。

一卷边部质量较好的铝卷可以避免在轧制过程中出现断带、裂边等问题；一垛边部质量和板形较好的铝板是打动客户“亮点”。

切边质量和板形、厚度控制一样，成为现代铝板带、箔材加工技术的关键一、圆盘剪切边机的结构、原理和适用范围1.1切边机的原理和结构切边机，顾名思义就是用圆盘刀来切掉带材边部的设备。

按照剪切传动方式可以分为拉剪和动力剪。

基本上所有板带材切边机是通过上下刀片的相对运动（旋转）来将带材分切开，既要保证带材切边后整洁无毛刺，又要保证分切后带材的长度、宽度要在指定的标准范围内，这就给现有切边机的分切精度提出了挑战。

然而，目前切边机使用得最多的是圆盘刀结构。

圆盘剪切边机实际使用时上下两片圆盘刀片相对转动，来实现连续分切带材的目的。

如图1，显示了上下刀的装配位置以及其他附件的安装位置。

图1 上下刀片分切带材由上图可以看出，圆盘剪由机架19、心轴20、刀片21、刀套5、调节机构及传动机构组成。

刀片侧隙的调整通过蜗杆1和蜗轮7的转动来实现。

重叠量的调整通过蜗杆22和蜗轮18的旋转带动偏心套11的同步旋转来实现。

由于带材需要双边剪切（驱动侧和操作侧），因此，一般切边机主要有以下几个部分组成：1）驱动电机——操作侧、驱动侧各一个（也有操作侧和驱动侧使用一个电机来带动，实现操作侧和驱动侧同步运转）；2）上下刀轴分齿箱——操作侧、驱动侧各一套；3)上下刀轴——操作侧、驱动侧个一套共4根刀轴；4)圆盘刀——与刀轴配套，共4片；5)其它附件——液压系统，液压螺母、联轴器、刀套、扇形齿轮、丝杠等附件。
