(优选)自动扶梯及自动人行道结构及原理

❖
M型 n=3
❖
L 型 n=4 用于 H 大于6米，V大于0.5m/s
❖ ·一般要求水平段的长度最少不小于800；（即至少 2个梯级）
❖ ·当H≥6m 或 V≥0.5m/s 时，要求水平段至少为1200;
❖ (即至少3级)
❖ 6、运载能力：
❖
Q = V·m·β·3600/0.4
❖
m --- 每梯级站立人数（与梯级宽度有关）
❖
当V=0.75m/s 制停距离： 0.35 ~ 1.5m
❖ 这时的平均减速度约在：0.6~0.8 m/s2
❖ 制停距离的下限对应于空载质量；上限对应于满载质量；
❖ ·所谓“满载”指：在2/3梯级上站满人，每人按60kg；
❖
梯级宽600 ---每级站1人；
❖
800 --- 每两级站3人；
❖
1000 --- 每级站2人；
❖
β--- 满载系数 β= 0.6(2-V)
❖
按运载能力不同，分为：普通型、公共交通型 ；
三、自动扶梯基本结构
❖ （一）驱动装置（主机）
❖ 1）作用：提供梯级和扶手带运行的动力；
❖ 2）驱动位置：
❖
端部驱动（采用链传动）、
❖
中间驱动（采用齿条传动）
❖ 3）结构：包括：电动机、减速器、制动器、
❖
传动链、驱动主轴；
❖
当倾角 ≤30°时，V≤0.75m/s；
❖ 4、梯级宽度：
❖
名义宽度：600；800；1000；
❖
实际梯级尺寸：宽度—580 ~ 1100；
❖
深度--- 不小于 380；
❖
高度--- 不大于 240；（或210—可作楼梯使用）
❖
二、自动扶梯的主要参数
❖ 5、水平梯级数：
❖
K型 n=2 用于 H≤6m V≤0.5m/s;
❖ 一个“扶手带驱动链轮”；
❖ 左右两个“梯级驱动链轮”分别带动左右两条“梯级链”
❖ （也叫驱动链或牵引链）；
❖ 一个个梯级就安装在“梯级链”上；
❖ 所以左右两条梯级链的长度必须一致，否则将造成梯级跑偏；
❖ 所以左右对应的两条链要进行配对；
❖ 要求：在5000N的预紧力下，测量左右对应的两段链长，
❖
❖ A、电动机
❖ ·一般采用深槽或者双鼠笼异步电动机，具有较大的起动转矩
❖ ·为降低起动电流，采用星—三角起动，无需调速；
❖ ·现在也有采用交流变频调速，主要为了节能。
❖
在轻载或空载时采用低速；
❖ （在星—三角中也可用星接降压运行）
扶 梯 驱 动 站 简 图
驱 动 装 置
带 式 制 动 器
（一）驱动装置（主机）
❖ （2）辅助制动器
❖ 与工作制动器起相同的作用，用于停梯时起保险作用， ❖ 尤其在满载下行时起辅助工作制动器作用； ❖ (在用户要求时才配置)；
❖ （3）附加制动器
❖ ·用于传动链突然出现断裂时，应使驱动主轴制停，
❖ 因此，对动作时减速度必须有要求；
❖
❖ · 减速度的大小与扶梯运行的质量（空载或满载）有关，
❖ 而减速度的大小则 反映在制停的距离上；
❖ ·标准规定：
❖
在空载和有载下，扶梯下行时的制停距离：
❖
当V=0.5m/s 制停距离： 0.2 ~ 1.0m
❖
当V=0.65m/s 制停距离： 0.3 ~ 1.3m
误差≤ 0.04mm;
❖ 这是自动扶梯的一个技术关键；
一、自动扶梯工作原理
（一）自动扶梯传动原理
❖ 5、驱动主轴上的扶手带驱动链轮带动扶手带摩擦轮， ❖ 通过摩擦轮与扶手带的摩擦，使扶手带以与梯级 ❖ 同步的速度运行； ❖ 由于扶手带是通过摩擦传动，容易造成“丢速”， ❖ 这是自动扶梯的又一个技术关键；
自动扶梯及自动人行道结构及 原理
❖ 自动扶梯从驱动原理到结构和垂直电梯都有 很大的差别；
❖ 其工作原理，其实就是一条链条式的循环传送 带，属于强制式的驱动；所以一旦出现卡阻可能 造成设备的损坏；
❖ 其工作的主要特点是：敞开式，所以间隙处异 物的卷入是造成人身和设备损坏的主要危险；
❖ 现对自动扶梯的工作原理和基本结构，做简单介 绍，讲四个内容：
❖ 使两个传送带的线速度保持一致；
❖ 3、主机与驱动主轴之间的传动有两种：
❖ 一种是通过传动链传动，叫“非磨擦传动”
❖
（双排链或两根以上单链）
❖ 另一种是通过三角皮带传动，叫“磨擦传动”
❖
（皮带不得少于三根，不得用平皮带）。
一、自动扶梯工作原理
❖ 4、在“驱动主轴”上装有左右两个“梯级驱动链轮”和
❖
（除节能运行）
❖
（三）自动扶梯的主要潜在危险
❖ 1、传送带的整体结构是敞开的，
❖
周围的环境容易造成伤害；
❖ 2、运动部件的间隙对人体的夹持；
❖ 3、对人体的施力方向与人的重力方向不一致，
❖
容易使人倾倒；
❖
扶手带的线速度必须与梯级相同，或略大；
❖ 4、传动链的断裂；
❖
（包括传动链、梯级链、扶手带的断裂）；
❖ B、制动器
❖ 自动扶梯上的制动器有三种：
❖
工作制动器；
❖
辅助制动器；
❖
紧急制动器；
❖ （1）工作制动器
❖ ·主要用于扶梯停止运行时，提供制动力，
❖
安装于减速器的高速轴上。
❖ ·一般有两种形式：带式制动器、块式制动器；（均为常闭式）
❖ ·工作制动器可能在扶梯运行中发生故障时动作，紧急制动；
❖
紧急制动时的减速度，关系到乘客的安全；
（一）自动扶梯传动原理
（一）自动扶梯传动原理
（二）自动 扶梯电力拖动特点
❖ 1、自动扶梯的启、制动：
❖ 正常运行的起动和停止都是在空载下进行，
❖ （除紧急制动）
❖ 所以制动器及起、制动减速度的要求不如电梯；
❖ 2、自动扶梯的运行速度：
❖
运行速度低--- 0.5m/s~0.75 m/s；
❖ 3、自动扶梯运行过程，无需变速；
二、自动扶梯的主要参数
❖
❖ 1、提升高度：
❖
小高度—6米以下；
❖
中高度--- 6 ~ 20 米；
❖
大高度---- 大于20 米；
❖ 2、倾斜角：
❖
标准为 30 ° ；
❖
当H ≤ 6m V≤0.5m/s 时 ：倾角可≤ 35°；
❖
当停梯时作楼梯使用，倾角可为：27.3°；
❖ 3、运行速度：Fra bibliotek❖当倾角大于30°时，V≤0.5m/s;
❖
1）自动扶梯工作原理
❖
2）自动扶梯主要参数
❖
3）自动扶梯基本结构
❖
4）自动扶梯的检测

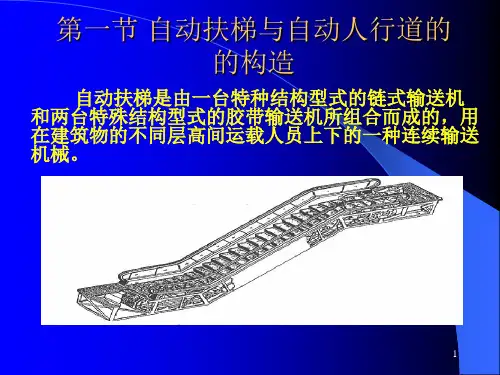

扶 梯 组 成 简 图
一、自动扶梯工作原理
❖ （一）自动扶梯传动原理
❖ 1、自动扶梯是由两组传送带组成：
❖ 一组是链传送带---由梯级链拖动的一串的梯级；
❖ 一组是磨擦传送带---由传送胶带组成的扶手带；
❖ 2、两个传送带都由同一个“驱动主轴”拖动；
