德国FAG进口轴承，瑞典SKF进口轴承，日本NSK进口轴承，
美国TIMKEN进口轴承
轴承代号(一) 根据轴承公称接触角分为：向心轴承；推力轴承
?轴承代号是代表滚动轴承的结构、尺寸、类型及精度等，分别由前置代号、基本代号和后置代号三部分组成。
? 1．前置代号
?轴承的前置代号用于表示轴承的分部件，用字母表示。如用L表示可分离轴承的可分离套圈，K表示轴承的滚动体与保持架组件等等。
? 2．基本代号

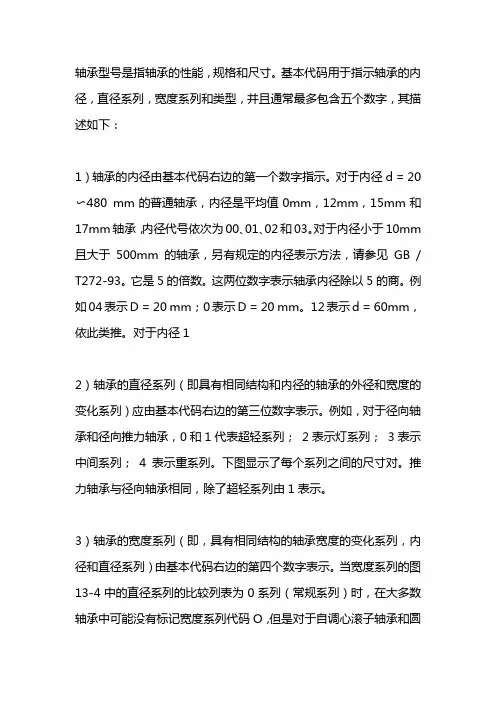

基本代号由类型代号、尺寸系列代号和内径代号三部分组成。
(1) 类型代号
类型代号一般是放在基本代号前，由数字或字母组成。
0 双列角接触球轴承
1 调心球轴承
2 调心滚子轴承和推力调心滚子轴承
3 圆锥滚子轴承和推力圆锥滚子轴承
4 双列深沟球轴承
5 推力球轴承
6 深沟球轴承
7 角接触球轴承
8 推力圆柱滚子轴承
N 圆柱滚子轴承(双列或多列用NN表示)
U 外球面轴承
QJ 四点接触球轴承
K 滚针和保持架组件
AXK 推力滚针和保持架组件
???????? 3--圆锥滚子轴承，0--正常宽度(0不可省略)，2--轻系列，13--内径d=65mm，公差等级为0级，游隙组为“0”组；
??? 实际应用的滚动轴承类型是很多的，相应的轴承代号也是比较复杂的。以上介绍的代号是轴承代号中最基本、最常用的部分。熟悉了这部分代号，就可以识别和查选常用的轴承。关于滚动轴承详细的代号方法可查阅GBT272－93。
NSK轴承型号查询：NSK轴承代号的含义
各种进口轴承，根据其品牌的不同，后缀所代表的含义也各有差别，下面为大家介绍一下NSK轴承后缀的含义。
首先，NSK轴承前置代号，也就是前缀的含义是：
F——凸缘外圈的深沟球轴承（适用于d小于10毫米），例:F605。
HR——高负载圆锥滚子轴承，例：HR30207J。
下面是NSK轴承后置代号，也就是后缀的含义：
A——内部设计与标准不同的轴承。
A——角接触球轴承，接触角为30度。
A5——角接触球轴承，接触角为25度
Z，ZS——一面带钢板防尘盖。
ZZ，ZZS——两面带钢板防尘盖。
D，DU——一面带接触式橡胶密封圈。
C1——向心轴承径向游隙，比C2游隙小。
C2——向心轴承径向游隙，比标准游隙小。
CN（省略）——向心轴承径向标准游隙。
C3——向心轴承径向游隙，比标准游隙大。
C4——向心轴承径向游隙，比C3游隙大。
CN（省略）——向心轴承径向标准游隙。
C3——向心轴承径向游隙，比标准游隙大。
C4——向心轴承径向游隙，比C3游隙大。
右起第五位表示轴承类型
NSK轴承型号中前置代号、后置代号的基本含义
NSK轴承前置代号含义
F——凸缘外圈的深沟球轴承（适用于d小于10毫米），例:F605。HR——高负载圆锥滚子轴承，例：HR30207J。
NSK轴承后置代号含义
A——内部设计与标准不同的轴承。
A——角接触球轴承，接触角为30度。
A5——角接触球轴承，接触角为25度
Z，ZS——一面带钢板防尘盖。
ZZ，ZZS——两面带钢板防尘盖。
D，DU——一面带接触式橡胶密封圈。
C1——向心轴承径向游隙，比C2游隙小。
C2——向心轴承径向游隙，比标准游隙小。
CN（省略）——向心轴承径向标准游隙。
C3——向心轴承径向游隙，比标准游隙大。
C4——向心轴承径向游隙，比C3游隙大。
1. 深沟球轴承
2. ZZ:铁防尘盖(同2Z)
3. VV:非接触橡胶密封圈(同2RZ)
4. DDU:接触橡胶密封圈(同2RS)
5. C3/C4:游隙
6. M:铜保持架
7. T1X：滚动体引导聚酰胺树脂保持架
8. P5:精度
9. 2.调心球轴承
10. K:带有圆锥孔(锥度1:12)
11. K30：带有圆锥孔(锥度1:30)
12. 3.调心滚子轴承
13. EA/C/CD:为钢保持架
14. CA/CAM:铜保持架
15. E4:外圈上带油槽(外径侧)带油孔
16. S11:使用温度200度以下
17. K/K30:带有圆锥孔(锥度为1:12/1:30)
18. 4.圆锥滚子轴承
19. C:中锥度
20. D:大锥度
21. 5.圆柱滚子轴承
22. ET:尼龙保持架
23. M:铜保持架
24. W:钢保持架
25. C3:游隙
26. E:加强型
27. TP:外圈引导PPS树脂保持架,极限温度240度
28. TB:滚子引导PPS树脂保持架
29. MR:滚动体引导铜合金保持架,极限温度300度
30. KR:锥度为1/12的圆锥内孔
31. E44:外圈带标准油槽,油孔
32. CC1:圆柱内孔用标准游隙
33. CC0:圆锥内孔用标准游隙
34. CCG:特殊径向游隙
35. P4/P5:精度
36. 6.角接触球轴承
37. A/A5/C:角度30/25/15度
38. TYN:聚酰胺树脂保持架
39. SU/DU:万能组合单列/2列
40. DB/DF/DT:组合背对背/面对面/并列
41. DBD/DFD/DTD:3列组合
42. DBB/DFF/DTT:4列组合
43. EL/L/M/H:预紧微/轻/中/重
44. P4/P5:精度
45. 7.滚珠丝杠支撑用轴承
46. TAC:接触角60度
47. SU/DU:万能组合单列/2列
48. DB/DF/DT:组合背对背/面对面/并列
49. DBD/DFD/DTD:3列组合
50. DBB/DFF/DTT:4列组合
51. C10/C9:标准预紧/轻预紧
52. PN7A/PN7B:标准精度/特殊管理精度(SU组合专用) 相当于P4
53. 8.推力角接触球轴承
54. TYN:聚酰胺树脂保持架
55. DB:背对背组合
56. EL/L:微/轻预紧
57. P4A:外径尺寸差特殊,其它为P4级
