钢管壁厚等级表示方法

钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法Sch10s、Sch40s、Sch80s四个等级;2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：A．标准重量管,以STD表示B．加厚管，以XS表示C．特厚管，以XXS表示。

对于DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子,Sch80相当于XS。

补充：1、以管子表号(Sch．)表示壁厚系列这是1938年美国国家怔准协会ANSIB36.10(焊接和无缝钢管)标准所规定的。

管子表号(Sch．)是设计压力与设计温度下材料的许用应力的比值乘以1000，并经圆整后的数值。

即Sch .=P/[ó]t×1000 （1-2-1）式中P—设计压力，MPa；[ó]t—设计温度下材料的许用应力，MPa。

无缝钢管与焊接钢管的管子表号可查资料确定。

ANSI B36.10和JIS标准中的管子表号为；Sch10、20、30、40、60、80、100、120、140、160。

ANSI B36.19中的不锈钢管管子表号为：5S、10S、40S、80S。

管表号(Sch．)并不是壁厚，是壁厚系列。

实际的壁厚，同一管径，在不同的管子表号中其厚度各异。

不同管子表号的管壁厚度，在美国和日本是应用计算承受内压薄壁管厚度的Barlow公式计算并考虑了腐蚀裕量和螺纹深度及壁厚负偏差-12．5％之后确定的，如公式(1-2-2)和(1-2-3)所示。

tB=D0P/2[ó]t （1-2-2）t=[D0/2（1-0.125）×P/[ó]t]+2.54 （1-2-3）式中tB 、t——分别表示理论和计算壁厚，mmD0————管外径，mmP——设计压力，MPa[ó]t——在设计温度下材料的许用压力，MPa计算壁厚径圆整后才是实际的壁厚。

如果已知钢管的管子表号，可根据式（1-2-1）计算出该钢管所能适应的设计压力，即P=Sch..× [ó]t/1000 （1-2-4）例如，Sch40，碳素钢20无缝钢管，当设计温度为350oC时给钢管所能适应设计压力为：P=40×92/1000①=3.68 MPa中国石化总公司标准SHJ405规定了无缝钢管的壁厚系列并Sch．5S②，Sch．10，Sch．10s，Sch．20，Sch．20s，Sch．30，Sch．40，Sch。

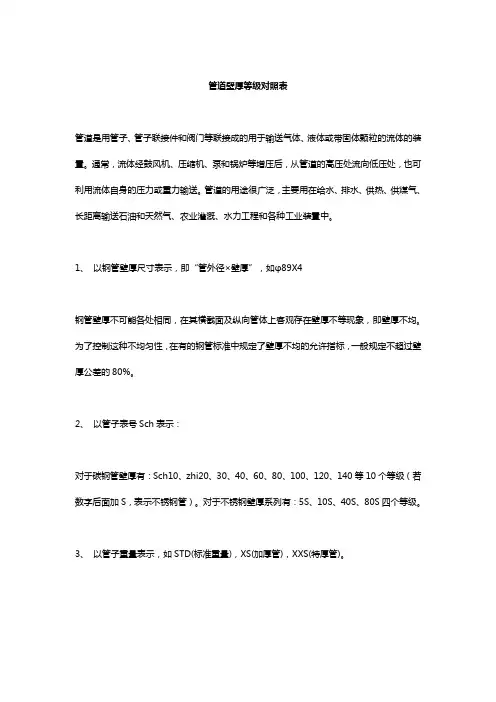

管道壁厚等级对照表
管道是用管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒的流体的装置。

通常，流体经鼓风机、压缩机、泵和锅炉等增压后，从管道的高压处流向低压处，也可利用流体自身的压力或重力输送。

管道的用途很广泛，主要用在给水、排水、供热、供煤气、长距离输送石油和天然气、农业灌溉、水力工程和各种工业装置中。

1、以钢管壁厚尺寸表示，即“管外径×壁厚”，如φ89X4
钢管壁厚不可能各处相同，在其横截面及纵向管体上客观存在壁厚不等现象，即壁厚不均。

为了控制这种不均匀性，在有的钢管标准中规定了壁厚不均的允许指标，一般规定不超过壁厚公差的80%。

2、以管子表号Sch表示：
对于碳钢管壁厚有：Sch10、zhi20、30、40、60、80、100、120、140等10个等级（若数字后面加S，表示不锈钢管）。

对于不锈钢壁厚系列有：5S、10S、40S、80S四个等级。

3、以管子重量表示，如STD(标准重量)，XS(加厚管)，XXS(特厚管)。

计算壁厚径圆整后才是实际的壁厚。
如果已知钢管的管子表号，可根据式（1-2-1）计算出该钢管所能适应的设计压力，即
P=Sch..× [ó]t/1000 （1-2-4）
例如，库存Sch40，碳素钢20无缝钢管，当设计温度为350oC时给钢管所能适应 设计压力为：

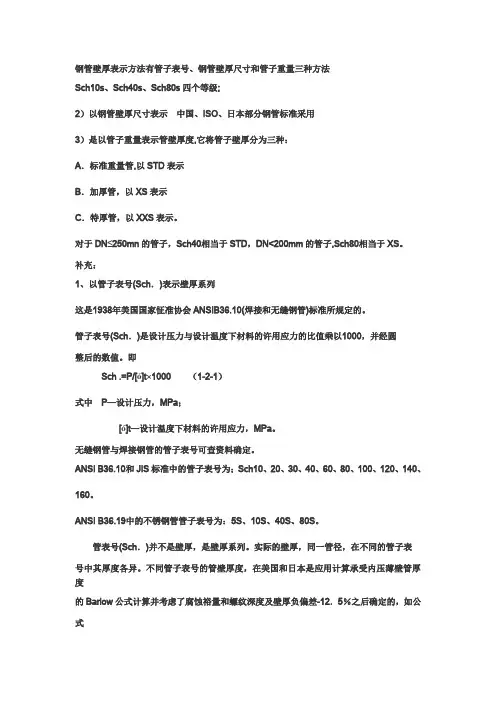

钢管壁厚表示方法
钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法
1）是以管子表号"Sch"表示壁厚。
管子表号是管子设计压力与设计温度下材料许用应力的比值乘以1000,并经圆整后的数值。
即: Sch＝P/[σ]t×1000
ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;
Sch在美标ASME/ANSI/APL的标准中表示壁厚的系列号.目前我国在钢管的进口钢管的业务经常遇到的表示方式,在我国的外企在工程管道安装中经常出现.在美标的壁厚表示符号中有标准STD,特厚XD,双特厚XXD等表示,与sch的表示是相同的,在表示壁厚符号的同时还附带系列号,如40 /60/ 80 /100/ 120/ 140 160,它们分别表示不同的壁厚系列.
钢 管 的 壁 厚 系 列
钢管壁厚的分级，在不同标准中所表示的方法也各不相同。但主要有三种表示方法。
1．以管子表号(Sch．)表示壁厚系列
这是1938年美国国家怔准协会ANSIB36.10(焊接和无缝钢管)标准所规定的。
管子表号(Sch．)是设计压力与设计温度下材料的许用应力的比值乘以1000，并经圆
<DN200mm的管子，Sch80相当于XS管。
3.以钢管壁厚尺寸表示壁厚系列

钢管许用应力Last revision on 21 December 2020钢管许用应力钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法Sch10s、Sch40s、Sch80s四个等级;2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：A．标准重量管,以STD表示B．加厚管，以XS表示C．特厚管，以XXS表示。

对于DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子,Sch80相当于XS。

补充：1、以管子表号(Sch．)表示壁厚系列这是1938年美国国家怔准协会(焊接和无缝钢管)标准所规定的。

管子表号(Sch．)是设计压力与设计温度下材料的许用应力的比值乘以1000，并经圆整后的数值。

即Sch .=P/[ó]t×1000 （1-2-1）式中 P—设计压力，MPa；[ó]t—设计温度下材料的许用应力，MPa。

无缝钢管与焊接钢管的管子表号可查资料确定。

ANSI 和JIS标准中的管子表号为；Sch10、20、30、40、60、80、100、120、140、160。

ANSI 中的不锈钢管管子表号为：5S、10S、40S、80S。

管表号(Sch．)并不是壁厚，是壁厚系列。

实际的壁厚，同一管径，在不同的管子表号中其厚度各异。

不同管子表号的管壁厚度，在美国和日本是应用计算承受内压薄壁管厚度的Barlow公式计算并考虑了腐蚀裕量和螺纹深度及壁厚负偏差-12．5％之后确定的，如公式(1-2-2)和(1-2-3)所示。

tB=D0P/2[ó]t （1-2-2）t=[D0/2（）×P/[ó]t]+ （1-2-3）式中 tB 、t——分别表示理论和计算壁厚，mmD0————管外径，mmP——设计压力，MPa[ó]t——在设计温度下材料的许用压力，MPa计算壁厚径圆整后才是实际的壁厚。
