1) 内压金属直管的壁厚根据SH 3059-2001《石油化工管道设计器材选用通则》确定：当S0< Do /6时，直管的计算壁厚为：S0 = P D0/(2[σ]tΦ+2PY)直管的选用壁厚为： S = S0 + C式中 S0――直管的计算壁厚， mm；P――设计压力， MPa；D0―直管外径， mm；[σ]t―设计温度下直管材料的许用应力， MPa；Φ―焊缝系数，对无缝钢管，Φ＝1；S―包括附加裕量在内的直管壁厚， mm；C―直管壁厚的附加裕量， mm；Y―温度修正系数，按下表选取。
温度修整系数表材料温度℃≤482510538566593≥621铁素体钢`奥氏体钢当S0≥D0/6或P/[σ]t > 时，直管壁厚应根据断裂理论、疲劳、热应力及材料特性等因素综合考虑确定。
2）对于外压直管的壁厚应根据GB 150-1998《钢制压力容器》规定的方法确定。
公称直径管子外径设计压力许用应力t 焊缝系数修正系数Y 壁厚So 壁厚负偏差腐蚀裕量选用厚度壁厚减薄量最终壁厚壁厚系列15 22 1 130 1 420 27 1 130 1 425 34 1 130 1 432 42 130 1 440 48 32 137 1 0 450 60 163 165 76 163 180 89 163 1100 114 32 137 1 12. 14. 5125 140 163 1 6150 159 4 130 1 2 7200 219 163 1 8250 273 130 1 10300 130 1 10. 8350 130 1 10.400 130 1 11. 10450 457 130 1 11500 508 130 1 14. 16.550 559 1 13. 2 15.600 610 1 14. 2 16.650 660 1 15. 2 18.700 711 1 16. 2 19. 16注：计算得的结果为计算壁厚，最终厚度为：S=So+C，C为腐蚀裕量+壁厚负偏差+螺纹深度。

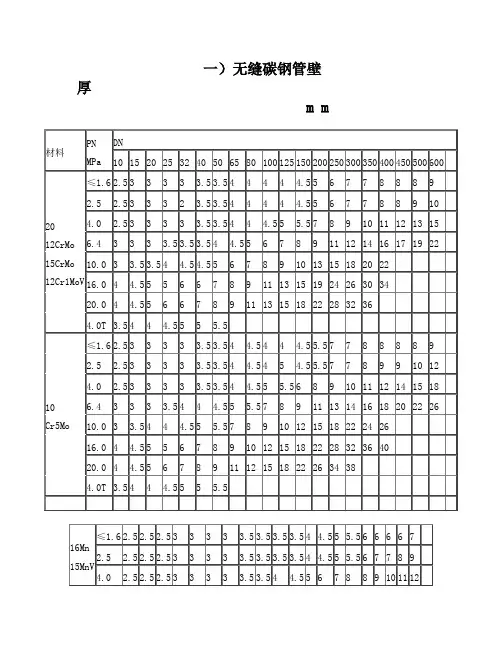

最新公称压力（MPa）管道壁厚对照表(2019年)最新公称压力（MPa)管道壁厚对照表（一）无缝碳钢管壁厚m m(二)无缝不锈钢管壁厚mm（三）焊接钢管壁厚mm内压金属直管的壁厚根据SH 3059-2001《石油化工管道设计器材选用通则》确定：当S0< Do /6时，直管的计算壁厚为：S0 = P D0/(2[σ]tΦ+2PY)直管的选用壁厚为： S = S0 + C式中S0―― 直管的计算壁厚， mm；P――设计压力， MPa；D0――直管外径， mm；[σ]t―― 设计温度下直管材料的许用应力， MPa；Φ――焊缝系数，对无缝钢管，Φ＝1；S――包括附加裕量在内的直管壁厚， mm；C―― 直管壁厚的附加裕量， mm；Y――温度修正系数，按下表选取。
温度修整系数表钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1）是以管子表号"Sch"表示壁厚。
管子表号是管子设计压力与设计温度下材料许用应力的比值乘1000,并经圆整后的数值。
即: Sch＝P/[σ]t×1000ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、S2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用ch80s四个等级; 表示英制管壁厚系列：Sch.20----全称：Schedule 20Sch.10s--带s的系列为不锈钢专用，碳钢不用。
举个例子：2" sch.10s 表示2”接管的壁厚为2.9mm,材质为不锈钢；2" sch.40 表示2”接管的壁厚为4.0mm。
3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：a.标准重量管，以STD表示b加厚管，以XS表示c.特厚管，以XXS表示。
管道壁厚等级与压力等级 1) 内压金属直管的壁厚根据SH 3059-2001《石油化工管道设计器材选用通则》确定：当S0< Do /6时，直管的计算壁厚为：S0 = P D0/(2[σ]tΦ+2PY)直管的选用壁厚为： S = S0 + C式中 S0――直管的计算壁厚， mm；P――设计压力， MPa；D0―直管外径， mm；[σ]t―设计温度下直管材料的许用应力， MPa；Φ―焊缝系数，对无缝钢管，Φ＝1；S―包括附加裕量在内的直管壁厚， mm；C―直管壁厚的附加裕量， mm；Y―温度修正系数，按下表选取。
温度修整系数表材料温度℃≤482510538566593≥621铁素体钢` 0.40.50.70.70.70.7奥氏体钢0.40.40.40.40.50.7当S0≥D0/6或P/[σ]t > 0.385时，直管壁厚应根据断裂理论、疲劳、热应力及材料特性等因素综合考虑确定。
2）对于外压直管的壁厚应根据GB 150-1998《钢制压力容器》规定的方法确定。
公称直径管子外径设计压力许用应力t 焊缝系数修正系数Y 壁厚So 壁厚负偏差腐蚀裕量选用厚度壁厚减薄量最终壁厚壁厚系列15 22 1 130 1 0.4 0.084355828 0.5 1.5 2.084355828 420 27 1 130 1 0.4 0.103527607 0.5 1.5 2.103527607 425 34 1 130 1 0.4 0.130368098 0.5 1.5 2.130368098 432 42 6.4 130 1 0.4 1.013880507 0.5 1.5 3.013880507 440 48 32 137 1 0.4 5.126835781 0.5 0 5.626835781 450 60 6.4 163 1 0.4 1.159700411 0.5 1.5 3.159700411 3.565 76 6.4 163 1 0.4 1.468953854 0.5 1.5 3.468953854 4.580 89 7.5 163 1 0.4 2.010542169 0.5 1.5 4.010542169 4.5100 114 32 137 1 0.4 12.17623498 0.6 1.5 14.27623498 5125 140 6.4 163 1 0.4 2.705967625 0.6 1.5 4.805967625 6150 159 4 130 1 0.4 2.416413374 0.5 2 4.916413374 7200 219 7.5 163 1 0.4 4.947289157 0.7 1.5 7.147289157 8250 273 6.4 130 1 0.4 6.590223295 0.8 1.5 8.890223295 10300 323.9 6.4 130 1 0.4 7.818949909 0.9 1.5 10.21894991 8350 355.6 6.4 130 1 0.4 8.584188292 0.5 1.5 10.58418829 8.8400 406.4 6.4 130 1 0.4 9.810500905 0.5 1.5 11.81050091 10450 457 7.4 130 1 0.4 12.7173586 0.5 1.5 14.7173586 11500 508 7.4 130 1 0.4 14.13658243 0.5 1.5 16.13658243 12.5550 559 7.4 153.3 1 0.4 13.23627288 0.5 2 15.73627288 12.5600 610 7.4 153.3 1 0.4 14.44387559 0.5 2 16.94387559 14.2650 660 7.4 153.3 1 0.4 15.62779982 0.5 2 18.12779982 14.2700 711 7.4 153.3 1 0.4 16.83540253 0.5 2 19.33540253 16注：计算得的结果为计算壁厚，最终厚度为：S=So+C，C为腐蚀裕量+壁厚负偏差+螺纹深度。
管道壁厚等级与压力等级1) 内压金属直管的壁厚根据SH 3059-2001《石油化工管道设计器材选用通则》确定：当S0< Do /6时，直管的计算壁厚为：S0 = P D0/(2[σ]tΦ+2PY)直管的选用壁厚为： S = S0 + C式中 S0――直管的计算壁厚， mm；P――设计压力， MPa；D0―直管外径， mm；[σ]t―设计温度下直管材料的许用应力， MPa；Φ―焊缝系数，对无缝钢管，Φ＝1；S―包括附加裕量在内的直管壁厚， mm；C―直管壁厚的附加裕量， mm；Y―温度修正系数，按下表选取。
温度修整系数表材料温度℃≤482510538566593≥621铁素体钢`奥氏体钢当S0≥D0/6或P/[σ]t > 时，直管壁厚应根据断裂理论、疲劳、热应力及材料特性等因素综合考虑确定。
2）对于外压直管的壁厚应根据GB 150-1998《钢制压力容器》规定的方法确定。
公称直径管子外径设计压力许用应力t 焊缝系数修正系数Y 壁厚So 壁厚负偏差腐蚀裕量选用厚度壁厚减薄量最终壁厚壁厚系列15 22 1 130 1 420 27 1 130 1 425 34 1 130 1 432 42 130 1 440 48 32 137 1 0 450 60 163 165 76 163 180 89 163 1100 114 32 137 1 12. 14. 5125 140 163 1 6150 159 4 130 1 2 7200 219 163 1 8250 273 130 1 10300 130 1 10. 8350 130 1 10.400 130 1 11. 10450 457 130 1 11500 508 130 1 14. 16.550 559 1 13. 2 15.600 610 1 14. 2 16.650 660 1 15. 2 18.700 711 1 16. 2 19. 16注：计算得的结果为计算壁厚，最终厚度为：S=So+C，C为腐蚀裕量+壁厚负偏差+螺纹深度。
Sch壁厚是指输送液体或气体的压力管道壁厚的一种标准，它反映了管道承载液体或气体的压力。
Sch壁厚与压力等级的关系可以按照《GB/T 20801-2006压力管道元件钢制无缝钢管》的规定执行。
该标准规定了不同类型的压力管道元件，包括钢制无缝钢管、焊缝钢管等的压力等级和壁厚。
Sch壁厚随压力等级的增大而减小，在标准规定的范围内，其最大厚度不超过5mm。
具体的规定如下：
* Sch10：最低工作压力≥10MPa，壁厚0.5～1.5mm；
* Sch20：最低工作压力≥20MPa，壁厚1.0～2.0mm；
* Sch40：最低工作压力≥40MPa，壁厚2.0～4.0mm；
* Sch80：最低工作压力≥80MPa，壁厚3.0～5.0mm。
实际工程中应根据具体情况选择合适的压力等级和壁厚，保证压力管道的安全运行。
如何根据管道壁厚确定压力等级？正常的管道压力等级划分是根据设计压力：低压：0<p≤1．6MPa，中压：1．6<p≤IOMPa，高压：IOMPa<p≤42MPa。
蒸汽管道p≥9MPa、工作温度≥500℃时为高压。
但是在定额解释说明中强调了一点就是：设计压力是低压，而壁厚达到中压或高压，可按中压和高压套定额。
所以我的问题是壁厚达到多少算是中压？如2" 的无缝碳钢管道，壁厚达到9mm还是12mm，才算是高压呢？希望能提供详细的表格（从1/2"~40"）。
设计上会针对不同的介质情况作出说明。
一般以4.0MPa为界合理的管壁厚可以按管子表号(Sch．)表示壁厚系列这是1938年美国国家标准协会ANSIB36.10(焊接和无缝钢管)标准所规定的。
管子表号(Sch．)是设计压力与设计温度下材料的许用应力的比值乘以1000，并经圆整后的数值。
即：Sch .=P/[ó]t×1000式中P—设计压力，MPa；[ó]t—设计温度下材料的许用应力，MPa。
无缝钢管与焊接钢管的管子表号可查资料确定。
ANSI B36.10和JIS标准中的管子表号为；Schl0、20、30、40、60、80、100、120、140、160。
ANSI B36.19中的不锈钢管管子表号为：5S、10S、40S、80S。
管表号(Sch．)并不是壁厚，是壁厚系列。
实际的壁厚，同一管径，在不同的管子表号中其厚度各异。
不同管子表号的管壁厚度，在美国和日本是应用计算承受内压薄壁管厚度的Barlow公式计算并考虑了腐蚀裕量和螺纹深度及壁厚负偏差-12．5％之后确定的，计算壁厚径圆整后才是实际的壁厚。
如果已知钢管的管子表号，可计算出该钢管所能适应的设计压力，即P=Sch..× [ó]t/1000例如，库存Sch40，碳素钢20无缝钢管，当设计温度为350oC时给钢管所能适应设计压力为：P=40×92/1000①=3.68 MPa其中“STD”为标准管壁厚系列代号，“XS”这加强管壁厚系列代号，“XXS”为特加强管壁厚系列代号。

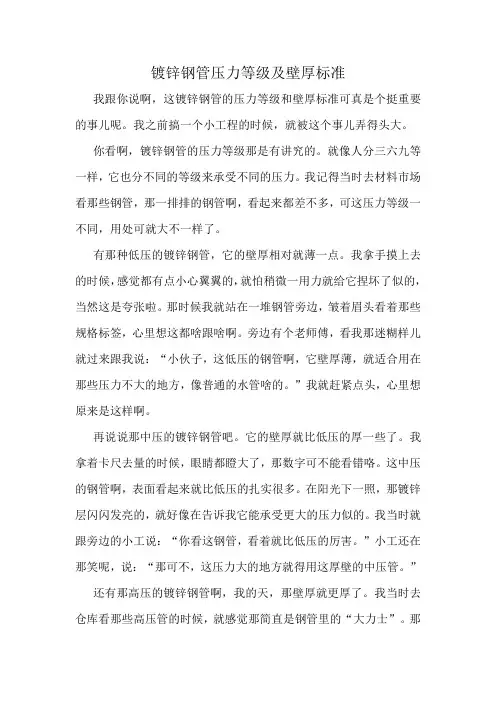

镀锌钢管压力等级及壁厚标准我跟你说啊，这镀锌钢管的压力等级和壁厚标准可真是个挺重要的事儿呢。
我之前搞一个小工程的时候，就被这个事儿弄得头大。
你看啊，镀锌钢管的压力等级那是有讲究的。
就像人分三六九等一样，它也分不同的等级来承受不同的压力。
我记得当时去材料市场看那些钢管，那一排排的钢管啊，看起来都差不多，可这压力等级一不同，用处可就大不一样了。
有那种低压的镀锌钢管，它的壁厚相对就薄一点。
我拿手摸上去的时候，感觉都有点小心翼翼的，就怕稍微一用力就给它捏坏了似的，当然这是夸张啦。
那时候我就站在一堆钢管旁边，皱着眉头看着那些规格标签，心里想这都啥跟啥啊。
旁边有个老师傅，看我那迷糊样儿就过来跟我说：“小伙子，这低压的钢管啊，它壁厚薄，就适合用在那些压力不大的地方，像普通的水管啥的。
”我就赶紧点头，心里想原来是这样啊。
再说说那中压的镀锌钢管吧。
它的壁厚就比低压的厚一些了。
我拿着卡尺去量的时候，眼睛都瞪大了，那数字可不能看错咯。
这中压的钢管啊，表面看起来就比低压的扎实很多。
在阳光下一照，那镀锌层闪闪发亮的，就好像在告诉我它能承受更大的压力似的。
我当时就跟旁边的小工说：“你看这钢管，看着就比低压的厉害。
”小工还在那笑呢，说：“那可不，这压力大的地方就得用这厚壁的中压管。
”还有那高压的镀锌钢管啊，我的天，那壁厚就更厚了。
我当时去仓库看那些高压管的时候，就感觉那简直是钢管里的“大力士”。
那壁厚得我都觉得有点夸张了，就像一个穿着厚铠甲的战士一样。
我试着抬了一下，好家伙，沉得很呢。
这高压管的壁厚标准那都是严格规定的，可不能随便乱来，毕竟它要承受那么大的压力呢。
要是壁厚不达标，那在使用的时候出了问题可就是大麻烦了。
这镀锌钢管的压力等级和壁厚标准啊，就像一套严格的规则一样。
我们搞工程的就得像遵守法律一样遵守它，不然就得出乱子。
每次想到这，我就觉得这小小的钢管里面可藏着大大的学问呢。

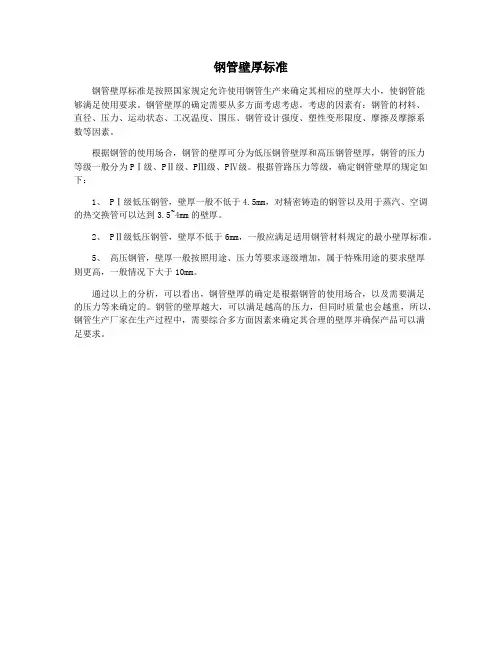

钢管壁厚标准
钢管壁厚标准是按照国家规定允许使用钢管生产来确定其相应的壁厚大小，使钢管能
够满足使用要求。
钢管壁厚的确定需要从多方面考虑考虑，考虑的因素有：钢管的材料、
直径、压力、运动状态、工况温度、围压、钢管设计强度、塑性变形限度、摩擦及摩擦系
数等因素。
根据钢管的使用场合，钢管的壁厚可分为低压钢管壁厚和高压钢管壁厚，钢管的压力
等级一般分为PⅠ级、PⅡ级、PⅢ级、PⅣ级。
根据管路压力等级，确定钢管壁厚的规定如下：
1、PⅠ级低压钢管，壁厚一般不低于4.5mm，对精密铸造的钢管以及用于蒸汽、空调的热交换管可以达到3.5~4mm的壁厚。
2、PⅡ级低压钢管，壁厚不低于6mm，一般应满足适用钢管材料规定的最小壁厚标准。
5、高压钢管，壁厚一般按照用途、压力等要求逐级增加，属于特殊用途的要求壁厚
则更高，一般情况下大于10mm。
通过以上的分析，可以看出，钢管壁厚的确定是根据钢管的使用场合，以及需要满足
的压力等来确定的。
钢管的壁厚越大，可以满足越高的压力，但同时质量也会越重，所以，钢管生产厂家在生产过程中，需要综合多方面因素来确定其合理的壁厚并确保产品可以满
足要求。
