内径（公内径（英制外径俗称
61/8101分81/413.52分103/8173分151/221.34分203/426.86分25133.51吋
1英寸=25.4mm,将1英寸分为8份.2分即2/8*25.4;4分即4/8*25.4;6分即6/8*25.4
4分管是G1/2英寸的俗称。
工程上管子的公称尺寸表示它的内径，这里表示内 径1/2英寸，在公制管中圆整为15mm。
钢管壁厚等级表示方法
钢管的壁厚等级系列的表示方法在不同标准中所表示的方法各不相同。
主要有三种表示方法：1）以管子表号（Sch）表示：
对于碳钢管壁厚有：Sch10、20、30、40、60、80、100、120、140、160等10个等级（若数字后面加S，表示不锈钢管）；
对于不锈钢壁厚系列有：5S、10S、40S、80S四个等级
2）以管子重量表示，如STD(标准重量)，XS(加厚管)，XXS(特厚管)3）以钢管壁厚尺寸表示，即“管外径×壁厚”，如φ89X4。
（GB标准）钢管壁厚等级（Sch）表示方法
添加人：admin添加时间：2010-3-3 11:02:00 文章来源：中国钢管经贸网【大中小】
（GB标准）钢管壁厚等级（Sch）表示方法
钢管的壁厚等级系列的表示方法在不同标准中所表示的方法各不相同。
主要有三种表示方法：
1）以管子表号（Sch）表示：
对于碳钢管壁厚有：Sch10、20、30、40、60、80、100、120、140、160等10个等级（若数字后面加S，表示不锈钢管）；
对于不锈钢壁厚系列有：5S、10S、40S、80S四个等级
2）以管子重量表示，如STD(标准重量)，XS(加厚管)，XXS(特厚管)
3）以钢管壁厚尺寸表示，即“管外径×壁厚”，如φ89X4

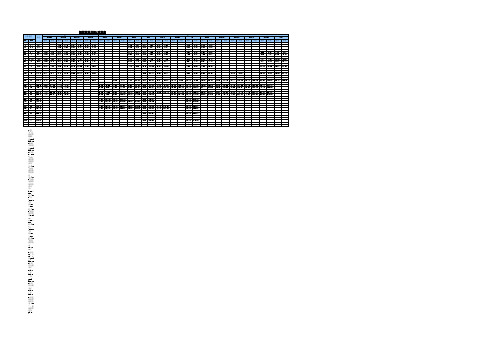

钢管壁厚分级表（GB标准）
以上信息由鲁西外贸钢管有限公司提供，热诚欢迎广大客户与我公司合作.
咨询电话：************传真：************
公司主营：无缝钢管、合金管、锅炉管、螺旋管、焊管、方管、特殊厚壁管等。

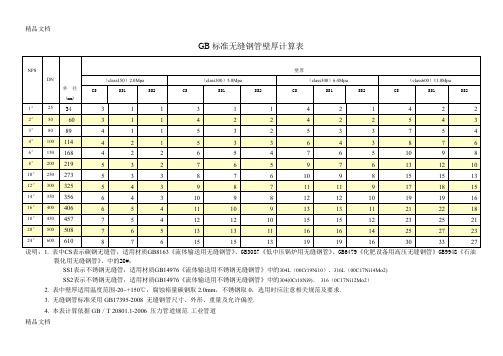

GB标准无缝钢管壁厚计算表
说明：1. 表中CS表示碳钢无缝管，适用材质GB8163《流体输送用无缝钢管》、GB3087《低中压锅炉用无缝钢管》、GB6479《化肥设备用高压无缝钢管》GB9948《石油裂化用无缝钢管》、中的20#；
SS1表示不锈钢无缝管，适用材质GB14976《流体输送用不锈钢无缝钢管》中的304L（00Cr19Ni10）、316L（00C17Ni14Mo2)
SS2表示不锈钢无缝管，适用材质GB14976《流体输送用不锈钢无缝钢管》中的304(0Cr18Ni9)、316（0C17Ni12Mo2）
2. 表中壁厚适用温度范围-20~+150℃，腐蚀裕量碳钢取2.0mm，不锈钢取0，选用时应注意相关规范及要求.
3. 无缝钢管标准采用GB17395-2008 无缝钢管尺寸、外形、重量及允许偏差.
4. 本表计算依据GB／T 20801.1-2006 压力管道规范工业管道
