自复式过欠压保护装置

安装尺寸• 1P+N • 3P+N1P+N ：AC230V 3P+N ：AC400V1P+N ：20/25/32/40/50/63/80A 3P+N ：20/25/32/40/50/63/80/100AJB/T 12762-201550Hz ±5V±5V 195V 25±5s20-80A ：6kA ；100A ：4.5kA 4kV 450V 10000次工作使用环境温度：-20℃ ~+60℃ 储存环境温度：-40℃ ~+85℃海拔：不超过2000m抗湿热性：温度40℃时，空气相对湿度不超过50%；20℃时，空气相对湿度为90%安装环境：无显著震动和冲击的地方污染等级：2上进下出(CDB6iGQF)、下进上出(CDB6iGQR)安装在配电箱内：IP40额定工作电压Ue额定电流In符合标准 电压频率使用环境接线方式安装方向灵活CDB6IGQF20CDB6iGQF 1P+N 20A 上进下出CDB6IGQF25CDB6iGQF 1P+N 25A 上进下出CDB6IGQF32CDB6iGQF 1P+N 32A 上进下出CDB6IGQF40CDB6iGQF 1P+N 40A 上进下出CDB6IGQF50CDB6iGQF 1P+N 50A 上进下出CDB6IGQF63CDB6iGQF 1P+N 63A 上进下出CDB6IGQF80CDB6iGQF 1P+N 80A 上进下出CDB6IGQF620CDB6iGQF 3P+N 20A 上进下出CDB6IGQF625CDB6iGQF 3P+N 25A 上进下出CDB6IGQF632CDB6iGQF 3P+N 32A 上进下出CDB6IGQF640CDB6iGQF 3P+N 40A 上进下出CDB6IGQF650CDB6iGQF 3P+N 50A 上进下出CDB6IGQF663CDB6iGQF 3P+N 63A 上进下出CDB6IGQF680CDB6iGQF 3P+N 80A 上进下出CDB6IGQF6100CDB6iGQF 3P+N 100A 上进下出CDB6IGQR20CDB6iGQR 1P+N 20A 下进上出CDB6IGQR25CDB6iGQR 1P+N 25A 下进上出CDB6IGQR32CDB6iGQR 1P+N 32A 下进上出CDB6IGQR40CDB6iGQR 1P+N 40A 下进上出CDB6IGQR50CDB6iGQR 1P+N 50A 下进上出CDB6IGQR63CDB6iGQR 1P+N 63A 下进上出CDB6IGQR80CDB6iGQR 1P+N 80A 下进上出CDB6IGQR620CDB6iGQR 3P+N 20A 下进上出CDB6IGQR625CDB6iGQR 3P+N 25A 下进上出CDB6IGQR632CDB6iGQR 3P+N 32A 下进上出CDB6IGQR640CDB6iGQR 3P+N 40A 下进上出CDB6IGQR650CDB6iGQR 3P+N 50A 下进上出CDB6IGQR663CDB6iGQR 3P+N 63A 下进上出CDB6IGQR680CDB6iGQR 3P+N 80A 下进上出CDB6IGQR6100CDB6iGQR 3P+N 100A 下进上出CDB6IGQF20L CDB6iGQF 1P+N 20A 上进下出 左火右零CDB6IGQF25L CDB6iGQF 1P+N 25A 上进下出 左火右零CDB6IGQF32L CDB6iGQF 1P+N 32A 上进下出 左火右零CDB6IGQF40L CDB6iGQF 1P+N 40A 上进下出 左火右零CDB6IGQF50L CDB6iGQF 1P+N 50A 上进下出 左火右零CDB6IGQF63L CDB6iGQF 1P+N 63A 上进下出 左火右零CDB6IGQF80L CDB6iGQF 1P+N 80A 上进下出 左火右零CDB6IGQF620L CDB6iGQF 3P+N 20A 上进下出 左火右零CDB6IGQF625L CDB6iGQF 3P+N 25A 上进下出 左火右零CDB6IGQF632L CDB6iGQF 3P+N 32A 上进下出 左火右零CDB6IGQF640L CDB6iGQF 3P+N 40A 上进下出 左火右零CDB6IGQF650L CDB6iGQF 3P+N 50A 上进下出 左火右零CDB6IGQF663L CDB6iGQF 3P+N 63A 上进下出 左火右零CDB6IGQF680L CDB6iGQF 3P+N 80A 上进下出 左火右零CDB6IGQF6100L CDB6iGQF 3P+N 100A 上进下出 左火右零CDB6IGQR20L CDB6iGQR 1P+N 20A 下进上出 左火右零CDB6IGQR25L CDB6iGQR 1P+N 25A 下进上出 左火右零CDB6IGQR32L CDB6iGQR 1P+N 32A 下进上出 左火右零CDB6IGQR40L CDB6iGQR 1P+N 40A 下进上出 左火右零CDB6IGQR50L CDB6iGQR 1P+N 50A 下进上出 左火右零CDB6IGQR63L CDB6iGQR 1P+N 63A 下进上出 左火右零CDB6IGQR80L CDB6iGQR 1P+N 80A 下进上出 左火右零CDB6IGQR620L CDB6iGQR 3P+N 20A 下进上出 左火右零CDB6IGQR625L CDB6iGQR 3P+N 25A 下进上出 左火右零CDB6IGQR632L CDB6iGQR 3P+N 32A 下进上出 左火右零CDB6IGQR640L CDB6iGQR 3P+N 40A 下进上出 左火右零CDB6IGQR650L CDB6iGQR 3P+N 50A 下进上出 左火右零CDB6IGQR663L CDB6iGQR 3P+N 63A 下进上出 左火右零CDB6IGQR680L CDB6iGQR 3P+N 80A 下进上出 左火右零CDB6IGQR6100LCDB6iGQR 3P+N 100A 下进上出 左火右零CDB6iGQF/GQR 自复式过欠压保护器注：1P+N:20~80A ；3P+N:20~100A型号举例：CDB6iGQF40：CDB6iGQF 上进线 1P+N 40A。

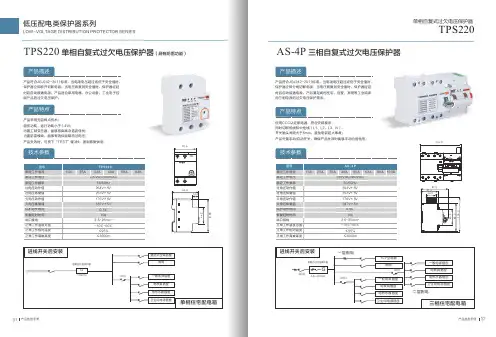

单相自复式过欠电压保护器
TPS220
32
产品选型手册
使用CCC认证断路器，符合安规要求；同时切断相线和中性线（L1、L2、L3、N）；开关触头间距大于5mm，避免电弧起火事故；
产品外置手动/自动开关，确保产品失效时能够手动合闸供电；
产品符合J GJ242-2011标准，当电源电压超过或低于安全值时，保护器立即分闸切断电源，当电压恢复到安全值时，保护器经延时后自动接通电源。

产品满足高档住宅、别墅、宾馆等工业或家用三相电源的过欠电压保护需求。

AS-4P 三相自复式过欠电压保护器
RCD
10P空调器
照明
一般电源插座电炊具插座电热水器插座
卫生间电源插座
RCD
二层配电
一层配电
自复式过/欠压保护器
AS-4P/80A
G
MCB
一般电源插座电炊具插座电热水器插座卫生间电源插座
进线开关后安装
三相住宅配电箱。

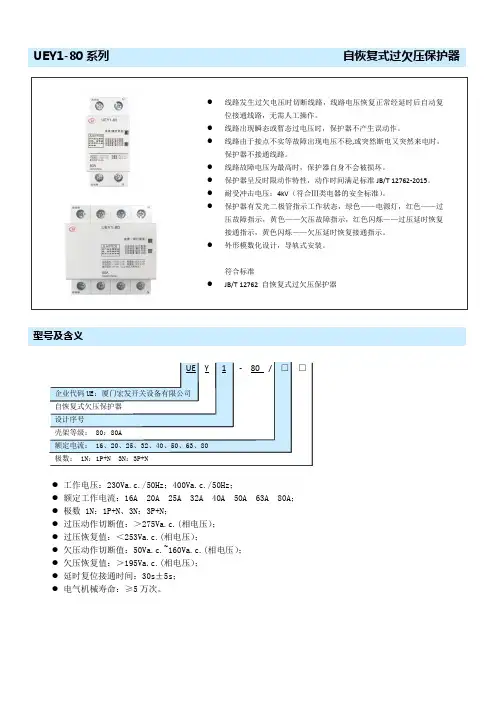

UEY1-80系列自恢复式过欠压保护器●线路发生过欠电压时切断线路，线路电压恢复正常经延时后自动复位接通线路，无需人工操作。

●线路出现瞬态或暂态过电压时，保护器不产生误动作。

●线路由于接点不实等故障出现电压不稳,或突然断电又突然来电时，保护器不接通线路。

●线路故障电压为最高时，保护器自身不会被损坏。

●保护器呈反时限动作特性，动作时间满足标准JB/T 12762-2015。

●耐受冲击电压：4kV（符合Ⅲ类电器的安全标准）。

●保护器有发光二极管指示工作状态，绿色——电源灯，红色——过压故障指示，黄色——欠压故障指示，红色闪烁——过压延时恢复接通指示，黄色闪烁——欠压延时恢复接通指示。

●外形模数化设计，导轨式安装。

符合标准●JB/T 12762 自恢复式过欠压保护器型号及含义UE Y 1 - 80 / □□企业代码UE：厦门宏发开关设备有限公司自恢复式欠压保护器设计序号壳架等级： 80：80A额定电流： 16、20、25、32、40、50、63、80极数： 1N：1P+N 3N：3P+N●工作电压：230Va.c./50Hz；400Va.c./50Hz；●额定工作电流：16A 20A 25A 32A 40A 50A 63A 80A；●极数 1N：1P+N、3N：3P+N；●过压动作切断值：＞275Va.c.(相电压）；●过压恢复值：＜253Va.c.(相电压）；●欠压动作切断值：50Va.c.~160Va.c.(相电压）；●欠压恢复值：＞195Va.c.(相电压）；●延时复位接通时间：30s±5s；●电气机械寿命：≥5万次。

工作环境●环境温度： -25C°～ 70C°；●贮存温度： -25C°～ 70C°；●空气相对湿度：≤90%；●海拔≤2000m；●污染等级：2级；●无显著振动和冲击的地方。

表1 选型列表型号极数额定电流（A）UEY1-80/16 1N1P+N 16UEY1-80/20 1N 20 UEY1-80/25 1N 25 UEY1-80/32 1N 32 UEY1-80/40 1N 40 UEY1-80/50 1N 50 UEY1-80/63 1N 63 UEY1-80/80 1N 80UEY1-80/16 3N3P+N 16UEY1-80/20 3N 20 UEY1-80/25 3N 25 UEY1-80/32 3N 32 UEY1-80/40 3N 40 UEY1-80/50 3N 50 UEY1-80/63 3N 63 UEY1-80/80 3N 80外形及尺寸图1P+N外形及尺寸图3P+N。

带自检测按键，后续定期可以检测设备是否正常工作，保证用电安全。

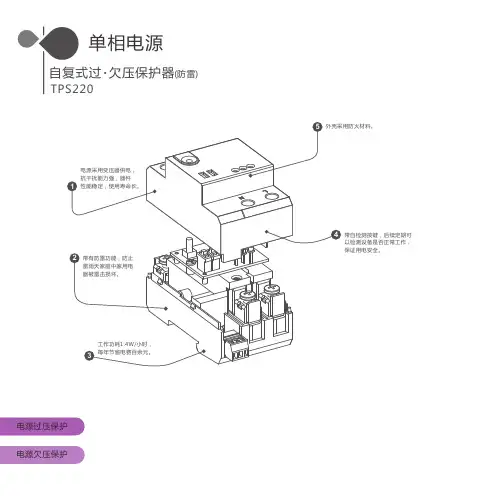

单相电源电源过压保护电源欠压保护自复式过 欠压保护器(防雷)TPS2201电源系统因缺相、三相不平衡、铁磁谐振、高压断线等故障引起的低压侧电压超出安全范围时，正在使用的家用电器、办公自动化设备、照明等电子产品几秒内就会损坏。

能实现电源过压、欠压的保护, 是人们多年来的愿望。

大恒根据多年防雷产品设计经验,经过一系列试验,开发成功自复式电源过压、欠压保护器--TPS220。

TPS220采用35mm 卡轨安装, 有16A 、32A 、40A 、50A 、63A 五个规格, 当电源电压超过或低于安全值时,保护器立即断电, 当电压恢复到安全值时, 保护器经延时后自动接通电源。

对办公设备、家庭电器等能够进行全方位的保护,填补了雷电保护的空白。

适合空调器、通讯设备、家用电器、办公设备、 工业电子控制产品等电源过压、欠压保护之用。

产品符合JGJ242-2011标准。

用途与特点厦门大恒科技的TPS220历经五代技术革新，2009年开始出口马来西亚、印尼、俄罗斯、乌克兰、菲律宾等国家。

依据欧盟绿色环保标准，产品功耗低于1.4W ，为客户每年节省电费百余元。

应国外客户要求，TPS220内部具有雷电防护功能，更加体贴地为客户家用电器的安全着想。

2为了让客户更加满意31）实现能让客户满意的品质等级2）在ISO9001的基础上,建立品质监控系统,不断改进。

3）通过全体员工的参与,推进品质保证活动。

品质基础方针4安装尺寸TPS220内部结构INLNL N52.464.814.48 6844 2大恒承诺安全。

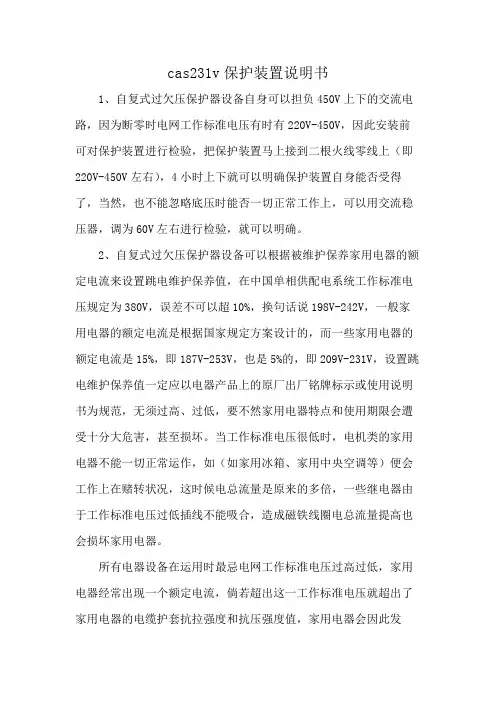

cas231v保护装置说明书1、自复式过欠压保护器设备自身可以担负450V上下的交流电路，因为断零时电网工作标准电压有时有220V-450V，因此安装前可对保护装置进行检验，把保护装置马上接到二根火线零线上（即220V-450V左右），4小时上下就可以明确保护装置自身能否受得了，当然，也不能忽略底压时能否一切正常工作上，可以用交流稳压器，调为60V左右进行检验，就可以明确。

2、自复式过欠压保护器设备可以根据被维护保养家用电器的额定电流来设置跳电维护保养值，在中国单相供配电系统工作标准电压规定为380V，误差不可以超10%，换句话说198V-242V，一般家用电器的额定电流是根据国家规定方案设计的，而一些家用电器的额定电流是15%，即187V-253V，也是5%的，即209V-231V，设置跳电维护保养值一定应以电器产品上的原厂出厂铭牌标示或使用说明书为规范，无须过高、过低，要不然家用电器特点和使用期限会遭受十分大危害，甚至损坏。

当工作标准电压很低时，电机类的家用电器不能一切正常运作，如（如家用冰箱、家用中央空调等）便会工作上在赌转状况，这时候电总流量是原来的多倍，一些继电器由于工作标准电压过低插线不能吸合，造成磁铁线圈电总流量提高也会损坏家用电器。

所有电器设备在运用时最忌电网工作标准电压过高过低，家用电器经常出现一个额定电流，倘若超出这一工作标准电压就超出了家用电器的电缆护套抗拉强度和抗压强度值，家用电器会因此发热、击穿而损坏甚至起火。

3、自复式过欠压保护器保护装置的响应速度要快，工作标准电压出现异常时，保护装置能快速断电，越发快就越高。

4、自复式过欠压保护器保护装置可以根据被维护保养家用电器的特性来设置廷时自动重合闸時间。

这一也很重要，因为一些家用电器关闭电源后不能马上插线，如：家用中央空调、家用冰箱一般要五分鐘上下才能够插电，此刻廷时自动重合闸，对家用电器是一种更强的维护保养。

质保期与环境保护及其它法律规定88.1 质保期在遵守正常贮运条件下且产品包装或产品本身完好，产品自生产之日起，质保期为24个月。

下列情况，均不属保修范围：1) 用户使用、保管、维护不当造成的损坏。

2) 非公司指派机构或人员，或自行拆装维修造成的损坏。

3) 产品超过质保期。

4) 因不可抗力因素造成的损坏。

8.2 环境保护为了保护环境，本产品或其中的部件报废时，请按工业废弃物妥善处理；或交由回收处理站按照国家相关规定进行分类拆解、回收再利用等。

系注册商标,属正泰电器(CHINT ELECTRIC )所有产品若有技术改进，会编进新版说明书中，不再另行通知。

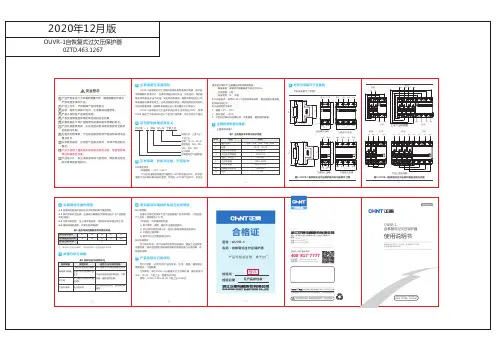

正泰电器(CHINT ELECTRIC )版权所有 采用环保纸印刷Http //www .chint .net E -mail :chint @chint .com:--4008177777欢迎访问：欢迎咨询：全国统一客户服务热线地址：浙江省乐清市北白象镇正泰工业园区正泰路1号 325603邮编：电话： 0577-********传真： 0577-********使用说明书感谢您选购本产品，在安装、使用或维护产品前，请仔细阅读使用说明书。

2020年12月版产品制造商已通过以下管理体系认证：ISO9001、ISO14001、OHSAS18001OUVR-1自恢复式过欠压保护器07合格证型号：OUVR-1名称：自恢复式过欠压保护器检验员：检验日期：产品经检验合格，准予出厂。

见产品或包装检010506表2 连接导线的横截面积和额定电流6.1 安装前先检查产品标志与所使用的条件是否相符。

6.2 按产品标识进出端，出线端正确接线(负载电流应小于产品的额定电流值)。

6.3 N极不能接错，且必须可靠接线，否则保护器不能正常工作。

6.4 接线导线截面积、拧紧力矩参照表2安装调试与操作使用6610101625额定电流值A 2导线截面积mm 拧紧力矩N ·m32405063802注：保护器产品选型使用时，与相同规格的小型断路器并轨安装。

成都赛瑞力科技有限公司
SRLV自复式过欠压保护器介绍
1、功能特点介绍
过欠压延时保护器，以下简称保护器，是根据目前市电状况开发的新一代家电保护装置，能在电压异常的情况下起保护作用，当市电电压恢复正常时，保护器自动接通电源，恢复供电。

实现全自动控制。

面板上双色发光二极管指示保护器工作状态，指示灯发绿光是正常工作，发红光保护功能启动切断供电。

具有使用简单方便，性能稳定可靠的特点。

产品结构紧凑，外形美观
2、型号与意义
3、特性参数
典型安装示意图1、安装在住户分户箱
2、安装在住户层箱内。

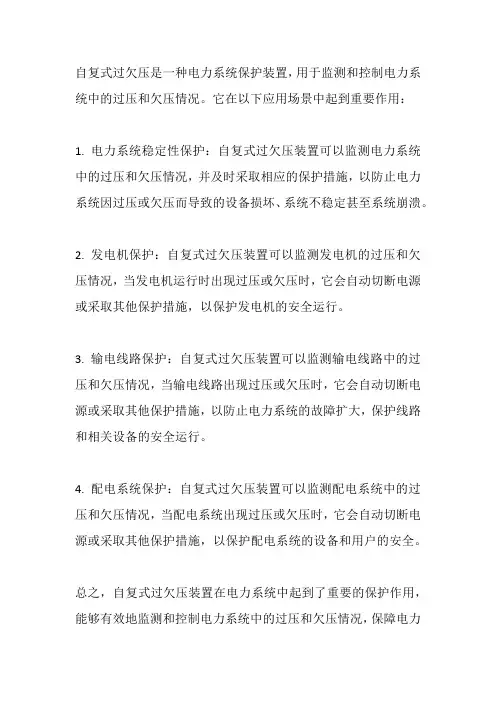

自复式过欠压是一种电力系统保护装置，用于监测和控制电力系统中的过压和欠压情况。

它在以下应用场景中起到重要作用：
1. 电力系统稳定性保护：自复式过欠压装置可以监测电力系统中的过压和欠压情况，并及时采取相应的保护措施，以防止电力系统因过压或欠压而导致的设备损坏、系统不稳定甚至系统崩溃。

2. 发电机保护：自复式过欠压装置可以监测发电机的过压和欠压情况，当发电机运行时出现过压或欠压时，它会自动切断电源或采取其他保护措施，以保护发电机的安全运行。

3. 输电线路保护：自复式过欠压装置可以监测输电线路中的过压和欠压情况，当输电线路出现过压或欠压时，它会自动切断电源或采取其他保护措施，以防止电力系统的故障扩大，保护线路和相关设备的安全运行。

4. 配电系统保护：自复式过欠压装置可以监测配电系统中的过压和欠压情况，当配电系统出现过压或欠压时，它会自动切断电源或采取其他保护措施，以保护配电系统的设备和用户的安全。

总之，自复式过欠压装置在电力系统中起到了重要的保护作用，能够有效地监测和控制电力系统中的过压和欠压情况，保障电力
系统的安全稳定运行。

符合标准：JB/T 12762 安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用安全告知在安装、操作、运行、维护、检查之前，请务必认真阅读本说明书，并按照说明书上的内容准确安装、使用本产品。

危险：●严禁湿手操作断路器；●使用中，严禁触摸导电部位；●维护与保养时，必须确保产品不带电；●严禁用短路的办法来测试产品；注意：●安装、维护与保养时，应由具有专业资格的人员操作；●使用前请确认产品工作电压、额定电流、频率及特性是否符合工作要求；●本产品需与小型断路器配合起到短路保护功能，否则产品输入端或负载端有短路现象时将起不了保护功能；●因产品具有自动复位功能，产品起到保护并动作后，应立即去掉负载，并检查电路，否则产品将会频繁接通负载，断开负载，最终会因长时间的频繁超负载的接通﹑断开而烧坏产品或用电线路；●本产品防护等级IP20不具备防尘功能，当用于灰尘较多的场合时，请安装于密封较好的终端箱中；●本产品在使用、储存或运输过程中，均不得受雨水侵袭和跌落；●定期紧固接线端子；●产品报废时，请作好废弃物处理。

目录1主要用途及适用范围 (1)2 产品型号及含义 (1)3正常使用、安装及运输条件 (3)4技术特性 (4)5外形及安装尺寸 (4)6安装和使用（维护） (5)7开箱检查 (6)8公司承诺 (6)1主要用途及适用范围CDB6iGQF系列自复式过欠压保护器（以下简称保护器）是采用最新技术开发的高科技新产品。

当供电线路出现过电压、欠电压时，保护器能在持续高压冲击下迅速、安全地切断电路，避免异常电压送入终端电器造成事故的发生，当电压恢复正常值，保护器将在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。

保护器适用于单相230V或三相400V交流电压，频率50Hz，额定工作电流100A及以下的用户或负载。

作为由中性线故障引起的单相或三相线路过欠电压对单相或三相用电设备的保护。

主要用于住宅分户箱进线或需要保护单相或三相用电设备的配电线路的保护。

1、自复式过欠压保护器有什么作用？作用是什么？主要用于低电压保护，比如电动机，电压过低不让启动。

2、电源过欠压保护器原理是什么？电源欠压过压保护器是通过测量电源电压，在继电器内设置电压范围，输出节点。

当电压低于给定值和高于给定值时，继电器动作，用于切断供电回路。

3、自复式过欠压保护器无故断电是怎么回事？
①欠压保护器故障，或是保护器欠压保护设定值设置不当!
②可以测量一下接入端电压，若电压正常，则为产品故障，或产品内部用于分断的继电器吸合电压达不到，无法吸合，可以试试真有效值测量，误差小于1%的产品。

4、自复式过欠压保护器能否用断路器取代？
当然不行，因为两者所保护的内容不一样。

断路器主要的功能是开断短路电流，既当发生
短路故障的时候，断路器会跳闸保护设备。

而欠压保护器的作用是当检测到系统电压低于
设定值的时候跳闸。

5、自复式过欠压保护器的电气间隙和爬电距离
最小电气间隙和爬电距离与电压有很大关系，还与电气表面的污浊程度和带电体的形状有
很大关系，你所说的断路器的最小电气间隙和爬电距离是在一个已知额定的电压下，所以
在同等电压下，最小电气电气间隙和爬电距离应该是一样的。

所以这里主要看的还是电压级别.下面的选择可以作为参考
本文内容摘自乐清许德电器官网。

自复式过欠压保护器三相四线原理
自复式过欠压保护器是一种用于保护电气设备的装置，用于监测和控制电网中的电压的变化。

它可以检测到电网的过电压（高于额定电压）和欠电压（低于额定电压）情况，并通过相应的动作来保护设备免受电压波动的损害。

自复式过欠压保护器的原理主要包括以下几个方面：
1. 测量电压：通过连接到电网的电压传感器，实时测量电网的电压值。

传感器一般采用电位器或电容器进行测量。

2. 比较电压：将测量到的电压值与设定的额定电压进行比较。

如果测量到的电压值高于额定电压的上限，或低于额定电压的下限，则会触发相应的保护机制。

3. 动作保护：一旦检测到过电压或欠电压情况，保护器会通过触发相应的开关来切断电路，保护设备不受损害。

过电压保护一般会切断电路，以防止电压过高对设备造成损坏；欠电压保护一般会触发报警、切断有源负载或启动备用电源等措施，以防止电压过低导致设备无法正常运行。

4. 复位功能：一旦过欠压保护器触发保护机制并切断电路，当电压恢复到正常范围内时，保护器可以进行自动复位，使电路恢复正常供电状态。

总体来说，自复式过欠压保护器通过测量电压、比较电压、触发保护机制和自动复位等步骤来实现对电气设备的过电压和欠
电压的保护。

这种保护器广泛应用于电力系统、静止式UPS、发电机组等领域，起到保护电气设备的作用。

自恢复式过欠压保护器iec标准自恢复式过欠压保护器（自恢复保护器）是一种应用广泛的电子元器件，其主要功能是在电路过电流或欠电流情况下自动切断电路，以保护电子设备的安全运行。

IEC标准是国际电工委员会制定的一套关于电气、电子和相关技术领域的国际标准，自恢复式过欠压保护器也有相应的IEC标准。

本文将介绍自恢复式过欠压保护器的特点、工作原理以及IEC标准的内容。

第一章：引言自恢复式过欠压保护器是一种用于电路保护的重要元器件，可以有效地防止电路过载和短路等异常情况对电子设备造成的损坏。

本章将介绍自恢复式过欠压保护器的背景及其在电路保护中的重要性。

第二章：自恢复式过欠压保护器的特点自恢复式过欠压保护器具有许多独特的特点，例如自动切断和自动恢复功能、精确的过欠压保护水平、低功耗和小体积等。

本章将详细介绍这些特点，并分析其在实际应用中的优势。

第三章：自恢复式过欠压保护器的工作原理自恢复式过欠压保护器的工作原理是基于热敏电阻和电动力学效应。

当电路过电流或欠电流时，自恢复式过欠压保护器会通过改变电阻值来切断电路。

本章将详细介绍自恢复式过欠压保护器的工作原理，并通过实例解释其具体应用。

第四章：IEC标准的内容IEC标准针对自恢复式过欠压保护器的设计、测试和使用提供了一套规范，用于确保自恢复式过欠压保护器的质量和可靠性。

本章将介绍IEC标准的主要内容，包括技术要求、试验方法和标识要求等。

第五章：自恢复式过欠压保护器的应用案例自恢复式过欠压保护器在各种电子设备中都有广泛的应用，如电源、电池组、通信设备等。

本章将通过实际案例介绍自恢复式过欠压保护器在不同领域的应用情况，并分析其在提高设备可靠性和安全性方面的作用。

第六章：自恢复式过欠压保护器的发展趋势随着电子设备的不断发展和升级，对自恢复式过欠压保护器的要求也越来越高。

本章将分析目前自恢复式过欠压保护器存在的问题，并探讨其未来的发展趋势和应用方向。

第七章：结论自恢复式过欠压保护器是一种能够有效保护电子设备安全运行的重要元器件。

解读自恢复过欠电压保护器的秘密1.过欠压保护器的作用当供电线路出现过电压、欠电压时，保护器能迅速、安全地切断电路，避免异常电压到达家用电器而造成损害。

对于自恢复式，当电压恢复正常时，保护器将在规定延时时间内自动接通电路，确保终端电器在无人值守情况下正常运行。

2.自复式的作用电源发生过欠压时，能自动切断电源，保护家用电器；当电压恢复正常后，经过延时后自动将电源接通，无需人工干预。

3.质量好坏的鉴定方法1、看保护器的电流和继电器的电流等级：必须同一个电流等级进行比较价格。

内部使用的继电器也必须是同一等级的，有些厂家的继电器上没有任何标志，往往用小电流的冒充大大电流的。

2、看是否选用磁保持继电器：磁保持继电器比普通继电器的价格高很多。

磁保持继电器由于只在动作瞬间通电，所以线圈平时无功耗，不发热，可靠性很高，通过的电流也大。

而普通继电器则需要一直通电才能保持吸合状态，所以在封闭空间内，发热严重，寿命短，故障率高，通过的电流也相对较小。

（图片来自于网络）目前市场上低于25元的一般都是采用普通T90的继电器，最大电流在40A左右，需要一直通电才能保持吸合状态，因而电路发热比较严重，造成寿命较短。

3、看壳体材料：壳体是否采用高阻燃且绝缘性能好的材料。

许多低价保护器的壳体采用一般塑料件，存在很大的安全隐患。

品牌厂家的产品低端的采用ABS阻燃壳体，高端产品毒采用尼龙阻燃壳体。

4、看电路板的质量：电路板是整个控制部分的心脏，可以看电解电容的选择是否耐高温、长寿命。

集成电路是国产还是进口的，是否采用精密电阻等等。

品牌厂家关键部分采用钽电容，保证的产品的长寿命和高稳定。

介绍了这么多相信大家都对过欠压保护器有所了解了，也能辨别出质量的好坏。

目前大型项目上都要求采用磁保持式的节能型过欠压保护器。

目前这类产品国内产销量较大的厂家有：扬州思美克电力、温州秦佳、德力西等等。

用户可以根据自身的情况进行选择。

最好上阿里巴巴寻寻价，了解各家的具体情况。

自复式过欠压功耗自复式过欠压保护器是一种用于保护家用电器和电气设备的电子设备。

当电源电压过高或过低时，自复式过欠压保护器可以自动切断电源，以防止家用电器和电气设备损坏。

以下是自复式过欠压保护器的详细介绍：一、工作原理自复式过欠压保护器的工作原理是通过检测电源电压的变化，来判断电压是否过高或过低。

当电源电压超过或低于保护器的设定值时，保护器会自动切断电源，以保护家用电器和电气设备。

同时，自复式过欠压保护器还具有自动复位功能，当电源电压恢复正常时，保护器会自动恢复供电。

二、特点1. 自动检测：自复式过欠压保护器能够自动检测电源电压的变化，无需人工干预。

2. 自动切断：当电源电压超过或低于设定值时，保护器会自动切断电源，以保护家用电器和电气设备。

3. 自动复位：当电源电压恢复正常时，保护器会自动恢复供电，无需人工干预。

4. 安全性高：自复式过欠压保护器采用电子控制技术，具有高灵敏度和快速响应能力，能够有效地保护家用电器和电气设备。

5. 安装方便：自复式过欠压保护器结构简单，安装方便，可以方便地安装在电源开关上。

三、应用范围自复式过欠压保护器广泛应用于家庭、学校、医院、商场等场所的电气系统中，用于保护家用电器、照明设备、空调、电脑等设备免受过压或欠压的影响。

同时，自复式过欠压保护器还可用于工业领域中的电机、变压器等设备的过欠压保护。

四、使用注意事项1. 在使用自复式过欠压保护器之前，应先了解其工作原理和特点，以便更好地使用。

2. 在安装自复式过欠压保护器时，应将其安装在电源开关附近，以便更好地监测电源电压的变化。

3. 在使用自复式过欠压保护器时，应注意其设定值的选择，以免出现过误断或漏断的情况。

4. 在更换自复式过欠压保护器时，应先切断电源，以免出现触电等危险情况。

5. 在使用自复式过欠压保护器的过程中，应注意保持其清洁和干燥，以免影响其正常工作。

五、选购与保养1. 选购：在购买自复式过欠压保护器时，应注意选择正规品牌和商家，同时要查看产品的质量和认证情况。

过欠压保护器有必要安装吗?不用欠压保护器可以吗？与时俱进的话，有必要装自复式过欠压爱护器。

在电压特别时，它可自动断开电路，以爱护相应的电器；在电压恢复正常时，它又可自动接通电路，让相应的电器通电并连续运行。

全部的电器在使用时最忌电网电压过高过低，不论工业设备还是家用电器都有一个额定电压，电压范围通常规定为170V-240V(可以在电器设备的铭牌或说明书上看到)。

假如超出这个电压就超出了电器的绝缘强度和耐压值，电器会因此发热、击穿而烧坏甚至起火。

目前由于零线被盗、设备老化、技术故障、人为故障、自然灾难、停电再来电等缘由引起的电压不稳、电压过高过低导致大片区大量电器被烧坏、烧毁的状况不断发生，人们损失惨重，索赔无门，劳民伤财的事接踵而至，应加设益民超压、过压、欠压爱护器(又名电器爱护器)，以防止电气火灾，爱护生命财产平安。

国家规定单相220V的供电误差不得大于220V的正负百分之10，也就是当220V过高于242V，叫过压;低于198V，叫欠压。

在单相220V 的用电中，220V突升到380V或440V的超高电压，叫超压;当电网电压消失突变超压、过压欠压时能智能自动快速切断电源的器件叫超压、过压、欠压爱护器。

过压欠压爱护器有用吗1.爱护范围内可以去调动，可以依据不同的电器自身的额定电压去设置和更改数据;2.假如设置为手动时，停电了再来电时候不会开启负载;设置为自动时，停电了再来电时会自动恢复开启负载;3.具有耐高压设计，所以使用平安也更牢靠，可谓是经久耐用;4.自动外加手动，所以适用于各种各样的场合，操作起来平安又便利;5.电压，频率的范围比较宽，所以适用于全球的各种电器之类的设备;6.它可以直接的装入配电箱里边或单独的使用，当然也可以外接扩展去使用;7.通用版，不管是电压还是尺寸，所以改装起来非常便利。

优点：避开电流对我们人体造成不必要的损害，爱护电路不会由于过大的电流导致烧毁。

缺陷：没有电压爱护，所以有时候不正常的操作会特别危急，由于输入电压是不行控的，假如输入的电压突然升成380V，那轻则会烧坏电器，重则会电器烧毁，起火甚至会威逼生命财产平安。

三相自复式过欠电压保护器型号：AS-4P产品背景介绍中国的电气安全化, 防止人身受到伤害的国际化意识逐渐增强，正大幅度地靠近IEC的电气应用宗旨。

厦门大恒科技三相自复式过、欠压保护器是一款根据国际电工委员会IEC在家用电气设备针对人身安全用电而推行的过欠电压保护产品。

常熟开关有限公司AS-4P系列三相自复式过、欠压保护器在市场长期的运行过程当中有效的防止了输、配电过程当中因单相接地、长线震荡效应、中性点飘移、大型设备投切、大型电机启动等等原因造成的工频电压不稳定致使设备损坏、起火的情况发生。

工作原理采用4P电气隔离开关作为主电气回路通断控制开关, 配备智能控制器进行三相电压采样测量及微型电操机构驱动控制。

4P电气隔离开关串接入三相供电回路，智能控制器监测到电网电压过压或欠压时将控制微型电操机构通过传动手柄将4P电气隔离开关开闸, 保护器输出端断电。

智能控制器监测到电网电压过压或欠压时将控制微型电操机构通过传动手柄将4P电气隔离开关合闸，保护器输出端供电恢复正常。

与同类产品差异化现阶段因为自复式过、欠压产品标准的不完整，致使部分生产厂家在无市场验证的基础上开发出以继电器作为电气分断器件，此种电子式的分断电气间隙过小，在长时间、大电流工作的情况下一旦出现过、欠压情况就会无法实现电源分断，造成家电损坏，甚至发生自燃起火的危险后果。

常熟的三相自复式过、欠压保护器，以大于5mm的电气分断距离实现安全彻底的电气隔离。

三相过欠压保护器串联在线路当中，一旦发生失效或者损坏，必须可以手动恢复电气合闸状态，保证住户的正常用电。

使用继电器的电子式三相过欠电压保护器一旦发生失效将中断供电，除非更换器件否则无法及时供电。

安装尺寸典型应用生产车间：企业机构：常熟开关有限公司授权公司：乐清市红苏电气有限公司（2010年授权生产）法人代表：刘董事长注册资本：人民币9000万经营模式：生产加工、经销批发员工数量：1200人主要市场：大陆;西欧;东南亚;客户类型：国家电网公司、成套厂、大中型建筑工程所属行业：配电输电设备;开关;产品信息：成套大类（高低压电器、变压器、箱变）品牌：TPS220、AS-4P、SAGQ特色产品：三相自复式过欠电压保护器。
