红外反射式传感器在智能循迹小车中的应用

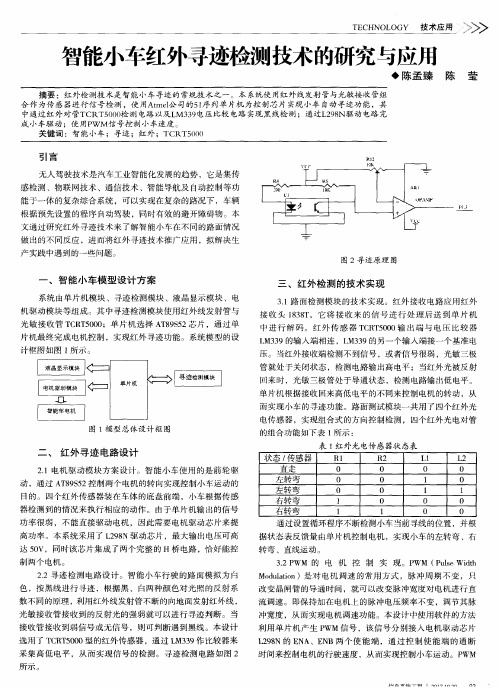

智能小车循迹原理
智能小车循迹原理是通过使用感应器和控制算法来实现。

循迹感应器通常是由多个红外线传感器组成，这些传感器被安装在小车底部，并用于检测地面上的跟踪线。

这些红外线传感器能够发射和接收红外线信号。

当小车开始行驶时，红外线传感器会发射红外线信号，并迅速接收反射回来的信号。

如果传感器检测到白色地面，则意味着小车已偏离跟踪线。

根据传感器接收到的信号强度，算法会计算出小车偏离跟踪线的程度和方向。

接下来，控制算法会根据传感器的测量结果来调整小车的方向。

如果小车偏离跟踪线的程度较小，则只需进行轻微的调整，如微弱转向。

而如果偏离程度较大，则可能需要更大的转向角度来重新回到跟踪线上。

循迹算法可以通过PID控制器进行实现。

PID控制器通过使用
P（比例）、I（积分）和D（微分）三个参数来实现精确的控制。

比例参数用于根据偏离程度来计算所需的转向角度。

积分参数用于纠正持续的偏离，而微分参数用于平稳地调整转向角度变化的速率。

循迹原理的关键是通过连续地检测和调整来保持小车在跟踪线上运行。

这种感应器和控制算法的结合使得智能小车能够准确地遵循预定的路径，并在偏离时能够及时进行修正。

基于红外传感器的智能循迹小车设计随着科技的不断发展，人们对于智能化的需求也越来越高。

智能循迹小车是目前比较常见的一种智能化机器人，它能够按照指定的路线行驶，从而实现各种功能。

本文将会介绍一种基于红外传感器的智能循迹小车设计方案。

一、设计方案1、硬件方面首先，需要一个可以控制小车运动的主板，Arduino是比较常见的控制器，也是我们使用的控制器之一。

使用Arduino Uno控制器，主要是因为它具有足够的接口，可以进行多种传感器的连接，并且有很好的可编程性，能够满足我们对小车的需求。

同时，还需要使用两个电机来控制小车的行驶方向和速度。

可以选择直流电机，因为它们较为便宜、易于使用和控制。

此外，需要一个电池组来为小车提供电力。

还需要一些红外传感器，以便小车能够进行循迹行驶。

因为地面上的轨迹是黑色的，而其他部分是白色或灰色的，其反射红外线的能力不同，通过将传感器放在小车的底盘下方，当小车行驶在黑色的轨迹上时，可以及时接受反射回来的红外线，从而判断行走的方向。

在我们的设计方案中，我们将使用三个红外传感器来进行循迹行驶，其中两个用于控制小车左右方向的行驶，而另一个则是用于控制小车的前进或后退。

2、软件方面在软件编程方面，主要是通过控制器来进行程序的编写。

我们需要先定义好各个传感器的引脚，以及电机的引脚，然后根据传感器接收到的信号，控制电机的转速和方向，从而让小车沿着指定的路线行走。

当小车行驶到某个特定位置时，也可以添加一些其他的控制程序，比如使小车停下、发出提示音等等。

二、设计流程1、硬件搭建首先，需要将电机与Arduino板上的电机驱动器连接起来，并将电池组的两根电线连接到Arduino的电源管脚上，以为小车提供电力。

接着，需要将红外传感器接到Arduino上，这里需要注意的是，通常情况下，红外传感器会有三根引脚，其中一个是Vcc，一个是GND，还有一个是信号引脚。

Vcc和GND连接到Arduino的对应管脚，而信号引脚则要根据具体情况进行连接。

TCRT5000红外反射式开关传感器寻黑白线循迹模块避障小车寻迹TCRT5000一体化光电传感器，具有抗干扰性强，使用方便等优点，是寻迹智能小车必备，检测距离10MM，多路可以适应多种黑线轨道，输入电压5V,黑线输出0V,白线输出5V,数字量输出，+：接直流DC5V正极-：接直流DC5V负极S：信号输出端，光敏三极管饱和，此时模块的输出端为高电平，指示二极管被点亮。

概述TCRT5000光电传感器模块是基于TCRT5000红外光电传感器设计的一款红外反射式光电开关。

传感器采用高发射功率红外光电二极管和高灵敏度光电晶体管组成，输出信号经施密特电路整形，稳定可靠。

应用场合：1.电度表脉冲数据采样2.传真机碎纸机纸张检测3.障碍检测4.黑白线检测基本参数：1.外形尺寸：长32mm~37 mm；宽7.5mm；厚2mm2.工作电压：DC 3V~5.5V，推荐工作电压为5V3.检测距离：1mm~8mm适用，焦点距离为2.5mm模块原理和应用电路原理图：图 1 TCRT5000传感器模块电路原理图传感器的红外发射二极管不断发射红外线，当发射出的红外线没有被反射回来或被反射回来但强度不够大时，光敏三极管一直处于关断状态，此时模块的输出端为低电平，指示二极管一直处于熄灭状态；被检测物体出现在检测范围内时，红外线被反射回来且强度足够大，光敏三极管饱和，此时模块的输出端为高电平，指示二极管被点亮。

驱动芯片：L298N双H桥驱动芯片2.驱动部分端子供电范围Vs：＋5V～＋35V；如需要板内输出5V，则供电范围Vs：+7V～+35V3.驱动部分峰值电流Io：2A4.逻辑部分端子供电范围Vss：＋5V～＋7V（可板内取电＋5V）5.逻辑部分工作电流范围:0～36mA6.控制信号输入电压范围：低电平：－0.3V≤Vin≤1.5V高电平：2.3V≤Vin≤Vss7.最大功耗：20W（温度T＝75℃时）8.存储温度：－25℃～＋130℃9.驱动板尺寸:55mm*49mm*33mm(带固定铜柱和散热片高度)10.驱动板重量：33g11.其他扩展：控制方向指示灯、逻辑部分板内取电接口。

智能循迹小车实验报告一、实验目的本次实验旨在设计并实现一款能够自主循迹的智能小车，通过传感器检测路径信息，控制小车的运动方向，使其能够沿着预定的轨迹行驶。

通过本次实验，深入了解自动控制、传感器技术和单片机编程等方面的知识，提高实际动手能力和问题解决能力。

二、实验原理1、传感器检测本实验采用红外传感器来检测小车下方的黑线轨迹。

红外传感器由红外发射管和接收管组成，当发射管发出的红外线照射到黑色轨迹时，反射光较弱，接收管接收到的信号较弱；当照射到白色区域时，反射光较强，接收管接收到的信号较强。

通过比较接收管的信号强度，即可判断小车是否偏离轨迹。

2、控制算法根据传感器检测到的轨迹信息，采用 PID 控制算法（比例积分微分控制算法）来计算小车的转向控制量。

PID 算法通过对误差（即小车偏离轨迹的程度）进行比例、积分和微分运算，得到一个合适的控制输出，使小车能够快速、准确地回到轨迹上。

3、电机驱动小车的动力由直流电机提供，通过电机驱动芯片（如 L298N）来控制电机的正反转和转速。

根据控制算法计算出的转向控制量，调整左右电机的转速，实现小车的转向和前进。

三、实验器材1、硬件部分单片机开发板（如 STM32 系列）红外传感器模块直流电机及驱动模块电源模块小车底盘及车轮杜邦线、面包板等2、软件部分Keil 等单片机编程软件串口调试助手四、实验步骤1、硬件搭建将红外传感器模块安装在小车底盘下方，使其能够检测到黑线轨迹。

将直流电机与驱动模块连接，并安装在小车底盘上。

将单片机开发板、传感器模块、驱动模块和电源模块通过杜邦线连接起来，搭建好实验电路。

2、软件编程使用单片机编程软件，编写传感器检测程序、控制算法程序和电机驱动程序。

通过串口调试助手，将编写好的程序下载到单片机开发板中。

3、调试与优化启动小车，观察其在轨迹上的行驶情况。

根据小车的实际行驶情况，调整 PID 控制算法的参数，优化小车的循迹性能。

不断测试和改进，直到小车能够稳定、准确地沿着轨迹行驶。

摘要本实验完成采用红外反射式传感器的自寻迹小车的设计与实现。

采用与白色地面色差很大的黑色路线引导小车按照既定路线前进，在意外偏离引导线的情况下自动回位，并能显示小车停止的时间。

本设计采用单片机STC89C51作为小车检测、控制、时间显示核心，以实验室给定的车架为车体，两直流机为主驱动，附加相应的电源电路下载电路，显示电路构成整体电路。

自动寻迹的功能采用红外对管LTH1550实现，信号经三极管9012放大，经LM339电压比较器比较之后将信号送给单片机，由单片机通过控制驱动芯片L298N驱动电动小车的电机，实现小车的动作。

同时还可以将小车的停留时间通过四位数码管显示。

关键词：STC89C51单片机；红外对管LTH1550；红外传感器；寻迹一、系统设计任务与要求小车从上坡处开始行驶，到达坡顶停留5秒，由数码管显示停留时间，然后继续行驶，到达坡底开始沿黑线行驶，直到终点宽黑线停止。

二、方案分析与论证总体方案设计：根据题目，我们设计了以下方案并进行了综合的比较论证，自动寻迹电动小车系统由小车主体部分、微控制器模块、寻迹传感器模块、电机驱动模块、显示模块、电源模块构成。

2.1 总体方案论证与比较方案一：采用数字电路来组成小车的各部分系统，实现各部分功能。

本方案电路复杂，灵活性不高，效率低，不利于小车智能化的扩展，设计困难。

方案二：采用单片机来作为整机的控制单元。

黑线检测采用红外对管对光源信号进行采集，再经过三极管放大，电压比较使输出转化为数字信号送到单片机系统处理。

此系统比较灵活，采用软件方法来解决复杂的硬件电路部分，使系统硬件简洁化，各类功能易于实现，能很好地满足题目的要求。

方案二简洁、灵活、可扩展性好，能达到题目的设计要求，因此采用方案二来实现。

方案二的基本结构图如下：图１总体系统结构框图２.2 寻迹检测方案的选择方案一：采用CCD传感器。

利用CCD传感器进行自动导航的机器人已得到初步应用。

但CCD传感器价格较高，体积较大，数据处理复杂，不适合本次实验使用。

基于红外光电传感器的智能车自动寻迹系统设计一、本文概述随着科技的飞速发展，智能化、自动化的技术在各个领域得到了广泛的应用。

在智能交通系统中，智能车自动寻迹系统以其高效、准确的特点，受到了广泛的关注。

本文旨在探讨基于红外光电传感器的智能车自动寻迹系统的设计，以期能为智能交通系统的发展提供有益的参考。

本文将详细介绍红外光电传感器的工作原理及其在智能车自动寻迹系统中的应用。

红外光电传感器作为一种非接触式的测量工具，具有灵敏度高、响应速度快、抗干扰能力强等优点，因此在智能车自动寻迹系统中具有广泛的应用前景。

本文将深入探讨智能车自动寻迹系统的总体设计方案。

包括系统的硬件设计，如红外光电传感器的选型、电路设计、微处理器的选择等，以及软件设计，如路径识别算法、运动控制算法等。

通过对这些关键技术的详细分析，以期能为实际系统的设计提供有益的参考。

本文将通过实例分析，验证所设计的智能车自动寻迹系统的性能。

通过在不同环境下进行实际测试，收集并分析系统的寻迹精度、速度、稳定性等数据，从而评估系统的性能，并提出改进意见。

本文旨在对基于红外光电传感器的智能车自动寻迹系统进行全面、深入的研究，以期能为智能交通系统的发展提供有益的参考。

二、红外光电传感器原理及特性红外光电传感器是一种利用红外线进行非接触式测量的传感器，其基本原理是基于光电效应和红外辐射的特性。

红外光电传感器内部包含一个发射器和一个接收器，发射器发射出特定波长的红外线，当这些红外线遇到物体后，部分会被反射回接收器。

根据物体对红外线的反射程度，接收器可以感知到物体的存在及其与传感器的距离。

红外光电传感器具有多种特性，使其特别适用于智能车自动寻迹系统。

红外光对许多物体的穿透能力较弱，因此传感器能够精确地感知物体表面的细节，这对于智能车寻迹系统中的路径识别非常关键。

红外光电传感器对环境光线的变化不敏感，即使在日光下也能正常工作，这使得系统在各种光线条件下都能保持稳定的性能。

基于红外反射式光电传感器的智能循迹小车闫俊旭1侯超2（1.太原科技大学电子信息工程学院山西太原0300242.太原重型机械厂山西太原030024）摘要:本文介绍了一种智能寻迹小车的设计与实现。

基于红外反射式光电传感器的寻迹原理，采用AT89C52单片机为核心控制器件，通过红外传感器检测路面信息，单片机获取路面信息后，进行分析、处理，最后控制步进电机调节转向和转速。

实验表明：该系统抗干扰能力强、电路结构简单，能够准确实现小车沿给定的黑线快速、平稳行驶。

关键词：AT89C52、反射式光电对管（RPR220）、步进电机Design of Autonomous Tracing System based on single chip microcomputerYan Junxu1Hou Chao2(1. Institute of Electronic and Information; Taiyuan University of Science andTechnology; Taiyuan 030024; China2.Taiyuan Heavy Mavhinery Group Co.,LTD; Taiyuan 030024; China)Abstract: Based on infrared reflective photoelectric sensor tracing principle, a intelligent tracing car which used AT89C52 microcontroller as the core control device was designed. When infrared sensor detects the information of road, the microcontroller analysis, process, and finally control the stepper motor adjust the steering and speed. Experiments show the intelligent tracing car had the feature of the anti-jamming ability and a simple circuit structure, and can achieve a given car black line along the fast, smooth driving accurately.Keywords: AT89C52, reflective photoelectric tube (RPR220), stepper motor引言：智能汽车作为一种智能化的交通工具，体现了车辆工程、人工智能、自动控制、计算机等多个学科领域理论技术的交叉和综合，是未来汽车发展的趋势。
