§6-5 看组合体视图的基本方法一、看组合体视图的基本知识（一）图线、图框的投影含义组合体三视图中的图线主要有粗实线、虚线和细点画线。
看图时应根据投影原理和三视图投影关系，正确分析视图中的每条图线、每个线框所表示的投影含义。
（1）视图中的粗实线（或虚线），包括直线或曲线可以表示（图6-31）：①表面与表面（两平面、或两曲面、或一平面和一曲面）的交线的投影。
②曲面转向轮廓线在某方向上的投影。
③具有积聚性的面（平面或柱面）的投影。
（2）视图中的细点画线可以表示（图6-31）：①对称平面积聚的投影。
②回转体轴线的投影。
③圆的对称中心线（确定圆心的位置）。
（3）视图中的封闭线框可以表示（图6-32）：①一个面（平面或曲面）的投影。
②曲面及其相切面（平面或曲面）的投影。
③凹坑、或圆柱通孔积聚的投影。

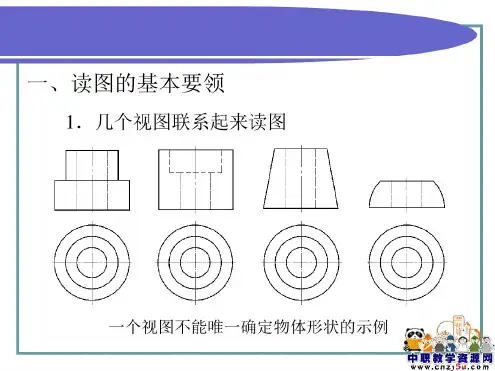

（二）看图注意要点1.三个视图联系在一般情况下，一个视图是不能完全确定物体的形状的，如图6-33所示的四组视图，其形状各异，但它们的主观图完全不同。
有时，两个视图也不能完全确定物体的形状的，图6-33中a和b及c和d的左视图完全相同，但由于俯视图不同，所以，这四组三视图表达了四个不同的形体。
由此可见，看图时必须把所给出的几个视图联系起来看，才能准确地想象出物体的形状。
2.形体特征要先从反映形体特征明显的视图（通常为主视图）看起，再与其他视图联系起来，形体的形状才能识别出来。
所谓反映形体特征是指反映形体的形状特征和位置特征较明显，但只看图6-34a的主视图，物体上的I 和II两部分哪个凸出，哪能个凹进，无法确定，从俯视图上也法确定，可能是图6-34b或6-34c所示的形状，而左视图就明显反映了位置特征，将主、左两个视图联系起来看，就可惟一判定是图6-34c所示的形状。
3、要分析、认清表面间的相对位置（1）当相连两线框表示不共面、不相切的两不同位置表面时，其两线框的分界线可以表示具有积聚性的第三表面积聚成的线（直、曲）、或两表面（平平、曲曲、平曲）的交线，如图6-35所示。
