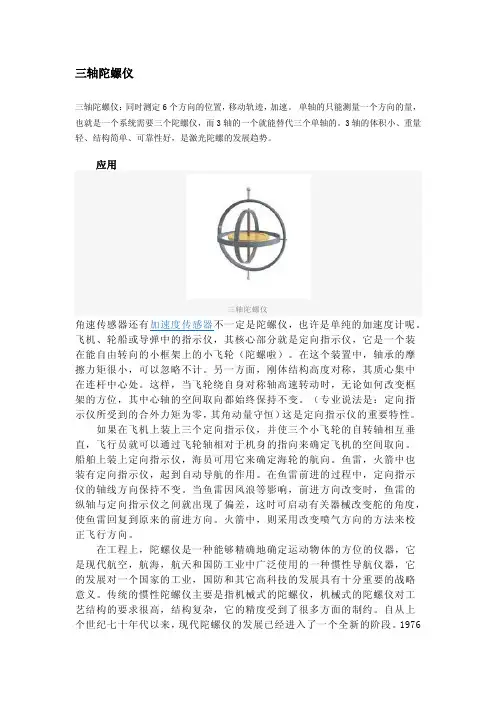

三轴陀螺仪

三轴陀螺仪：同时测定6个方向的位置，移动轨迹，加速。单轴的只能测量一个方向的量，

也就是一个系统需要三个陀螺仪，而3轴的一个就能替代三个单轴的。3轴的体积小、重量

轻、结构简单、可靠性好，是激光陀螺的发展趋势。

应用

三轴陀螺仪角速传感器还有加速度传感器不一定是陀螺仪，也许是单纯的加速度计呢。

飞机、轮船或导弹中的指示仪，其核心部分就是定向指示仪，它是一个装

在能自由转向的小框架上的小飞轮（陀螺啦）。在这个装置中，轴承的摩

擦力矩很小，可以忽略不计。另一方面，刚体结构高度对称，其质心集中

在连杆中心处。这样，当飞轮绕自身对称轴高速转动时，无论如何改变框

架的方位，其中心轴的空间取向都始终保持不变。（专业说法是：定向指

示仪所受到的合外力矩为零，其角动量守恒）这是定向指示仪的重要特性。

如果在飞机上装上三个定向指示仪，并使三个小飞轮的自转轴相互垂

直，飞行员就可以通过飞轮轴相对于机身的指向来确定飞机的空间取向。

船舶上装上定向指示仪，海员可用它来确定海轮的航向。鱼雷，火箭中也

装有定向指示仪，起到自动导航的作用。在鱼雷前进的过程中，定向指示

仪的轴线方向保持不变。当鱼雷因风浪等影响，前进方向改变时，鱼雷的

纵轴与定向指示仪之间就出现了偏差，这时可启动有关器械改变舵的角度，

使鱼雷回复到原来的前进方向。火箭中，则采用改变喷气方向的方法来校

正飞行方向。

在工程上，陀螺仪是一种能够精确地确定运动物体的方位的仪器，它

是现代航空，航海，航天和国防工业中广泛使用的一种惯性导航仪器，它

的发展对一个国家的工业，国防和其它高科技的发展具有十分重要的战略

意义。传统的惯性陀螺仪主要是指机械式的陀螺仪，机械式的陀螺仪对工

艺结构的要求很高，结构复杂，它的精度受到了很多方面的制约。自从上

个世纪七十年代以来，现代陀螺仪的发展已经进入了一个全新的阶段。1976年等提出了现代光纤陀螺仪的基本设想，到八十年代以后，现代光纤陀螺

仪就得到了非常迅速的发展，与此同时激光谐振陀螺仪也有了很大的发展。

由于光纤陀螺仪具有结构紧凑，灵敏度高，工作可靠等等优点，所以目前

光纤陀螺仪在很多的领域已经完全取代了机械式的传统的陀螺仪，成为现

代导航仪器中的关键部件。和光纤陀螺仪同时发展的除了环式激光陀螺仪

外，还有现代集成式的振动陀螺仪，集成式的振动陀螺仪具有更高的集成

度，体积更小，也是现代陀螺仪的一个重要的发展方向。

现代光纤陀螺仪包括干涉式陀螺仪和谐振式陀螺仪两种，它们都是根

据塞格尼克的理论发展起来的。塞格尼克理论的要点是这样的：当光束在

一个环形的通道中前进时，如果环形通道本身具有一个转动速度，那么光

线沿着通道转动的方向前进所需要的时间要比沿着这个通道转动相反的方

向前进所需要的时间要多。也就是说当光学环路转动时，在不同的前进方

向上，光学环路的光程相对于环路在静止时的光程都会产生变化。利用这

种光程的变化，如果使不同方向上前进的光之间产生干涉来测量环路的转

动速度，这样就可以制造出干涉式光纤陀螺仪，如果利用这种环路光程的

变化来实现在环路中不断循环的光之间的干涉，也就是通过调整光纤环路

的光的谐振频率进而测量环路的转动速度，就可以制造出谐振式的光纤陀

螺仪。从这个简单的介绍可以看出，干涉式陀螺仪在实现干涉时的光程差小，所以它所要求的光源可以有较大的频谱宽度，而谐振式的陀螺仪在实

现干涉时，它的光程差较大，所以它所要求的光源必须有很好的单色性。

2010年，苹果公司创新性地在新产品iPhone 4 中置入“三轴陀螺仪”，

让iPhone的方向感应变得更加智能，从此手机也有了像飞机一样的“感

应”，能够知道自己“处在什么样的位置”。

手机方面的应用

最近两家技术研究机构对iPhone4内新增的MEMS 陀螺仪进行了详细的拍照研究，

挖出了iPhone4新增陀螺仪的一些奥秘之处，这些机构同时还指出在苹果的另外一款新产

品iPad平板电脑中本来也计划要加入这种陀螺仪设计，不过后来由于某种原因放弃了这

个计划，但有可能在下一代iPad中会加入这种功能。

UBMTechInsights网站经过研究发现iPhone4中所用的陀螺仪芯片其实是意法半导体

公司的产品，这是一款三轴陀螺仪芯片，这家公司还同时为iPhone和iPad产品提供加速

度传感器芯片。

TechInsights网站的高级分析师Steve Bitton则发现在苹果iPad机型的主板上，有一

个空出的芯片位，这个空位的面积正好与iPhone4中陀螺仪芯片的大小相符合，同时空位

的位置也正好设在加速度传感器芯片的旁边，而且同样靠近处理器芯片。

这个发现显示苹果原来本有计划在iPad上设置这种三轴陀螺仪，不过他们最后放弃了

这个计划，也许将来他们会向iPad里加入这款芯片吧。

不过iPad主板上这个空位预留的针脚数目却与意法半导体为iPhone4开发的陀螺仪芯

片不相吻合，而与另外一家厂商 InvenSense开发的同类功能芯片相吻合。 Gyroscope “当苹果iPad刚刚上市时，InvenSense还是市场上独家能够提供三轴数字型陀螺仪芯

片的厂商，因此当时苹果可能打算选用这家厂商的芯片。可见苹果确实曾经计划在iPad中

加入陀螺仪芯片，不过最后放弃了这个计划而已。”

iFixit公司则更进一步，对iPhone4的陀螺仪内部结构进行了拍照分析，他们也发现这

款芯片是意法半导体公司的产品，芯片的外壳封装上打有“ AGD1 2022 FP6AQ”的字样。而

这款MEMS（微电机系统）陀螺仪芯片内部集成有微型电机系统，可用于测量手机的运动

方向数据。

通过拍摄芯片的X光照片，研究人员发现这款芯片与意法半导体公司推出的

L3G4200D 非常相似，芯片内部包含有一块微型磁性体，可以在手机进行旋转运动时产生

的科里奥力作用下向X,Y,Z三个方向发生位移，利用这个原理便可以测出手机的运动方向。

而芯片核心中的另外一部分则可以将有关的传感数据转换为iPhone4可以识别的数字格式。

另外，iFixit 和 Chiwporks公司的网站上还放上了其它几种MEMS陀螺仪芯片的放大

图片，感兴趣的读者可以欣赏一下：

陀螺仪

手机方向传感器原理

手机方向传感器是一种基于三轴加速度计和三轴陀螺仪的设备，用于检测手机在空间中的方向和姿态。它通过测量物体的加速度和角速度来确定物体的运动状态。

具体原理如下：

1. 三轴加速度计：手机方向传感器中的三轴加速度计可以测量物体在三个方向上的加速度变化。加速度是速度对时间的导数，因此通过积分加速度值可以得到速度值，再积分速度值可以得到位移值。加速度计的输出可以用于测量手机的倾斜角度和水平方向上的加速度。

2. 三轴陀螺仪：手机方向传感器中的三轴陀螺仪可以测量物体在三个方向上的角速度变化。角速度是角度对时间的导数，因此通过积分角速度值可以得到角度值。陀螺仪的输出可以用于测量手机的旋转角度和旋转速度。

手机方向传感器可以同时使用加速度计和陀螺仪来获得更准确的方向和姿态信息。通过对加速度计和陀螺仪的输出进行数据融合和算法处理，可以实现对手机在三维空间中的方向和姿态的测量。

值得注意的是，手机方向传感器也可能会受到外部干扰的影响，如振动、磁场干扰等。为了减小这些干扰对传感器的影响，手机方向传感器通常会进行校准和滤波等处理，以提高测量的精度和稳定性。

三轴仪校准规程

第 1 页共 2 页三轴仪校准规程

（实用版）

1.三轴仪的概述

2.三轴仪校准的必要性

3.三轴仪校准的步骤

4.三轴仪校准的注意事项

5.三轴仪校准的优点

正文

【三轴仪的概述】

三轴仪，又称为三轴加速度计，是一种能够同时测量物体在三个正交轴向上加速度的传感器。这种传感器广泛应用于各种领域，如汽车安全气囊控制、手机陀螺仪、智能穿戴设备等。

【三轴仪校准的必要性】

由于在使用过程中，三轴仪可能会受到温度、湿度、振动等因素的影响，导致其测量数据出现偏差。因此，定期对三轴仪进行校准，以确保其测量数据的准确性，是十分必要的。

【三轴仪校准的步骤】

三轴仪的校准步骤一般包括以下几个步骤：

1.准备工作：首先，需要确保校准设备和工具的完备，如校准软件、校准仪等。

2.连接校准设备：将三轴仪与校准设备连接，并打开校准软件。

3.设置校准参数：根据三轴仪的型号和规格，设置相应的校准参数。第 2 页共 2 页 4.执行校准：运行校准软件，开始校准过程。在校准过程中，三轴仪会根据校准设备的指令，进行一系列的加速度测量，并将测量结果与标准值进行比较，以此来调整其内部参数。

5.校准结果确认：校准完成后，需要对校准结果进行确认，如果校准结果在允许的误差范围内，则表示校准成功。

【三轴仪校准的注意事项】

在进行三轴仪校准时，需要注意以下几点：

1.确保校准环境稳定：避免在振动、温度变化大、电磁干扰强等环境中进行校准。

2.选择合适的校准设备：选择与三轴仪相匹配的校准设备，以保证校准的准确性。

3.校准过程中，避免触碰三轴仪：在校准过程中，避免触碰三轴仪，以免影响校准结果。

【三轴仪校准的优点】

定期进行三轴仪校准，可以带来以下优点：

1.提高测量准确性：通过校准，可以消除三轴仪的测量误差，提高其测量准确性。

2.保证设备正常运行：通过校准，可以确保三轴仪在正常工作范围内运行，避免因数据误差导致的设备故障。

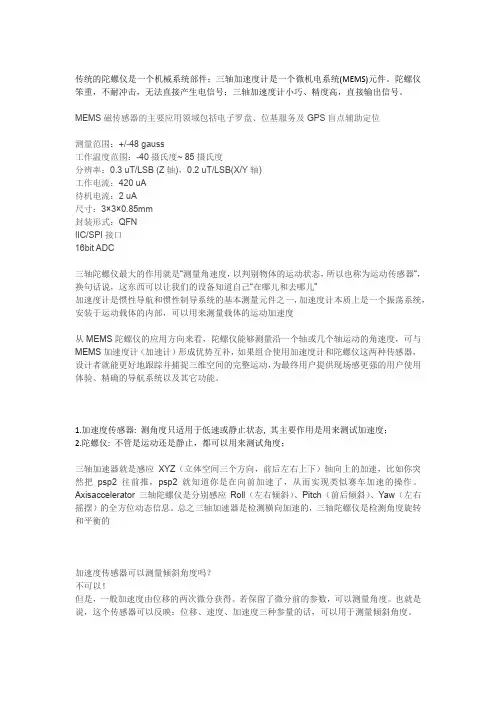

三轴加速度计

传统的陀螺仪是一个机械系统部件；三轴加速度计是一个微机电系统(MEMS)元件。陀螺仪笨重，不耐冲击，无法直接产生电信号；三轴加速度计小巧、精度高，直接输出信号。

MEMS磁传感器的主要应用领域包括电子罗盘、位基服务及GPS盲点辅助定位

测量范围：+/-48 gauss

工作温度范围：-40摄氏度~ 85摄氏度

分辨率：0.3 uT/LSB (Z轴)，0.2 uT/LSB(X/Y轴)

工作电流：420 uA

待机电流：2 uA

尺寸：3×3×0.85mm

封装形式：QFN

IIC/SPI接口

16bit ADC

三轴陀螺仪最大的作用就是“测量角速度，以判别物体的运动状态，所以也称为运动传感器“，换句话说，这东西可以让我们的设备知道自己“在哪儿和去哪儿”

加速度计是惯性导航和惯性制导系统的基本测量元件之一，加速度计本质上是一个振荡系统，安装于运动载体的内部，可以用来测量载体的运动加速度

从MEMS陀螺仪的应用方向来看，陀螺仪能够测量沿一个轴或几个轴运动的角速度，可与MEMS加速度计（加速计）形成优势互补，如果组合使用加速度计和陀螺仪这两种传感器，设计者就能更好地跟踪并捕捉三维空间的完整运动，为最终用户提供现场感更强的用户使用体验、精确的导航系统以及其它功能。

1.加速度传感器: 测角度只适用于低速或静止状态, 其主要作用是用来测试加速度；

2.陀螺仪: 不管是运动还是静止，都可以用来测试角度；

三轴加速器就是感应XYZ（立体空间三个方向，前后左右上下）轴向上的加速，比如你突然把psp2往前推，psp2就知道你是在向前加速了，从而实现类似赛车加速的操作。Axisaccelerator三轴陀螺仪是分别感应Roll（左右倾斜）、Pitch（前后倾斜）、Yaw（左右摇摆）的全方位动态信息。总之三轴加速器是检测横向加速的，三轴陀螺仪是检测角度旋转和平衡的

加速度传感器可以测量倾斜角度吗？

不可以！

但是，一般加速度由位移的两次微分获得。若保留了微分前的参数，可以测量角度。也就是说，这个传感器可以反映：位移、速度、加速度三种参量的话，可以用于测量倾斜角度。
