仓储货架系列生产技术要求范本
(试行)
无锡新创力工业设备有限公司 制
此页不作为文本内容
XXXXXXXXXX技术要求
XXXX年XX月XX日 XXXXXXXXXX技术要求 XXXX年XX月XX日
I
XXXXXXXXXX生产技术要求编审表
编制：
校核：
审核：
审定：
批准： XXXXXXXXXX技术要求 XXXX年XX月XX日
II
目 录
1、 仓储货架购买数量 ·······························································１
2、 仓储货架购买方式及要求 ······················································１
3、 仓储货架工作内容和任务 ······················································１
4、 买方给定条件 ·····································································２
5、 仓储货架专项技术要求 ·························································２

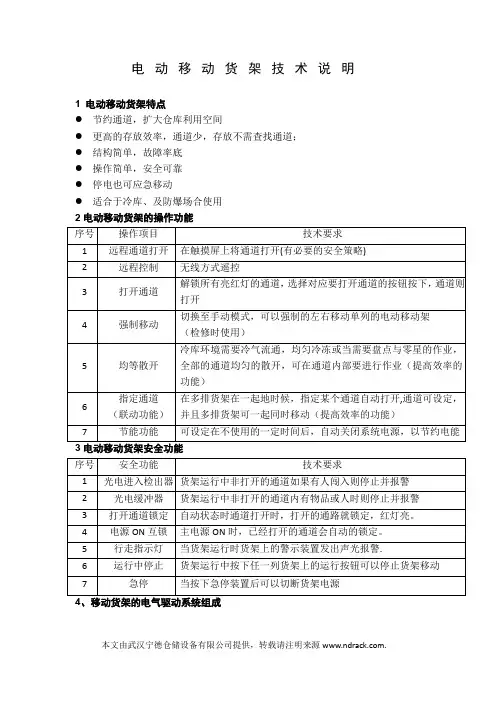

本文由武汉宁德仓储设备有限公司提供，转载请注明来源. 电动移动货架技术说明
1 电动移动货架特点 节约通道，扩大仓库利用空间 更高的存放效率，通道少，存放不需查找通道； 结构简单，故障率底 操作简单，安全可靠 停电也可应急移动 适合于冷库、及防爆场合使用
2电动移动货架的操作功能 序号 操作项目 技术要求
1 远程通道打开 在触摸屏上将通道打开(有必要的安全策略)
2 远程控制 无线方式遥控
3 打开通道 解锁所有亮红灯的通道，选择对应要打开通道的按钮按下，通道则打开
4 强制移动 切换至手动模式，可以强制的左右移动单列的电动移动架 （检修时使用）
5 均等散开 冷库环境需要冷气流通，均匀冷冻或当需要盘点与零星的作业，全部的通道均匀的散开，可在通道内部要进行作业（提高效率的功能）
6 指定通道 （联动功能） 在多排货架在一起地时候，指定某个通道自动打开,通道可设定， 并且多排货架可一起同时移动（提高效率的功能）
7 节能功能 可设定在不使用的一定时间后，自动关闭系统电源，以节约电能
3电动移动货架安全功能
序号 安全功能 技术要求
1 光电进入检出器 货架运行中非打开的通道如果有人闯入则停止并报警
2 光电缓冲器 货架运行中非打开的通道内有物品或人时则停止并报警
3 打开通道锁定 自动状态时通道打开时，打开的通路就锁定，红灯亮。
4 电源ON互锁 主电源ON时，已经打开的通道会自动的锁定。
5 行走指示灯 当货架运行时货架上的警示装置发出声光报警.
6 运行中停止 货架运行中按下任一列货架上的运行按钮可以停止货架移动
7 急停 当按下急停装置后可以切断货架电源
4、移动货架的电气驱动系统组成 本文由武汉宁德仓储设备有限公司提供，转载请注明来源. 4.1构造说明
基本参数 行走台车的种类 42TON×
3（4）组
移 动 速 度 MAX×10m/min

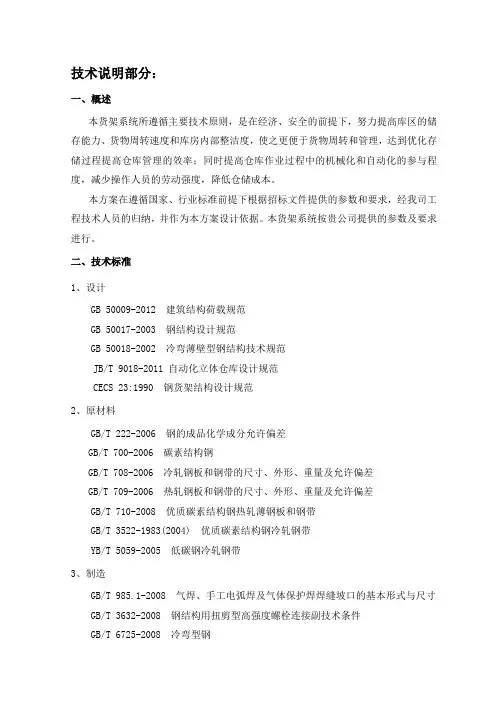

技术说明部分：
一、概述
本货架系统所遵循主要技术原则，是在经济、安全的前提下，努力提高库区的储存能力、货物周转速度和库房内部整洁度，使之更便于货物周转和管理，达到优化存储过程提高仓库管理的效率；同时提高仓库作业过程中的机械化和自动化的参与程度，减少操作人员的劳动强度，降低仓储成本。
本方案在遵循国家、行业标准前提下根据招标文件提供的参数和要求，经我司工程技术人员的归纳，并作为本方案设计依据。本货架系统按贵公司提供的参数及要求进行。
二、技术标准
1、设计
GB 50009-2012 建筑结构荷载规范
GB 50017-2003 钢结构设计规范
GB 50018-2002 冷弯薄壁型钢结构技术规范
JB/T 9018-2011 自动化立体仓库设计规范
CECS 23:1990 钢货架结构设计规范
2、原材料
GB/T 222-2006 钢的成品化学成分允许偏差
GB/T 700-2006 碳素结构钢
GB/T 708-2006 冷轧钢板和钢带的尺寸、外形、重量及允许偏差
GB/T 709-2006 热轧钢板和钢带的尺寸、外形、重量及允许偏差
GB/T 710-2008 优质碳素结构钢热轧薄钢板和钢带
GB/T 3522-1983(2004) 优质碳素结构钢冷轧钢带
YB/T 5059-2005 低碳钢冷轧钢带
3、制造
GB/T 985.1-2008 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸
GB/T 3632-2008 钢结构用扭剪型高强度螺栓连接副技术条件
GB/T 6725-2008 冷弯型钢 GB/T 6739-2006 色漆和清漆 铅笔法测定漆膜硬度
GB/T 6807-2001(2004) 钢铁工件涂装前磷化处理技术条件
GB/T 9282.1-2008 透明液体 以铂-钴等级评定颜色 第1部分：目视法
GB/T 15055-2007 冲压件未注公差尺寸极限偏差
货架技术要求范本
1 / 12
仓储货架系列生产技术要求范本
(试行)
无锡新创力工业设备有限公司 制
此页不作为文本内容 货架技术要求范本
XXXXXXXXXX技术要求
XXXX年XX月XX日货架技术要求范本
/ 12
XXXXXXXXXX生产技术要求编审表
编制：
校核：
审核：
审定：
批准： 货架技术要求范本
/ 12
目 录
1、 仓储货架购买数量 ···················· ０
2、 仓储货架购买方式及要求 ················· ０
3、 仓储货架工作内容和任务 ················· ０
4、 买方给定条件 ······················ １
5、 仓储货架专项技术要求 ·················· １
6、 仓储货架通用技术要求 ·················· ２
7、 其它要求 ························ ３
8、 质量保证及售后服务 ··················· ４
9、 仓储货架试装和整改 ··················· ４
10、 仓储货架验收 ······················ ５
11、 技术培训 ························ ６
12、 提供技术资料及样件 ··················· ６
13、 报价时提供技术资料要求 ················· ７
14、 保密要求 ························ ７ 货架技术要求范本
