施耐德 M218 PLC 产品概述

  • 格式：docx
  • 大小：38.69 KB
  • 文档页数：3

施耐德 M218 PLC

目录

产品简介

生产厂家

参数描述

产品功能

产品应用

产品简介

Modicon M218可编程控制器是施耐德生产的一款紧凑型可扩展控制器，内置多种强大功能，以紧凑型方式提供“All in One”解决方案。

M218

生产厂家

施耐德电气（Schneider Electric）为100多个国家的能源及基础设施、工业、数据中心及网络、楼宇和住宅市场提供整体解决方案， 其中在能源与基础设施、工业过程控制、楼宇自动化和数据中心与网络等市场处于世界领先地位，在住宅应用领域也拥有强大的市场能力。致力于为客户提供安全、可靠、高效的能源。 参数描述

● 100～240VAC

● 防护等级IP20

● 工作温度0°C to +55°C

● 内置运行停止开关

● 内置以太网

● 内置2路Modbus串行通讯

● 内置2路模拟量输入和2路模拟量输出

● 4路100K单相高速计数高速计数

● 2路100K高速脉冲输出

● 7款CPU本体(3个24点, 4个40点)

施耐德M218 参数一览

产品功能

·使用mini USB-B编程口，方便编程调试。

·内置两个RS-485串行通讯口，用于连接Modbus设备。

·集成一个运行/停止开关，用于切换控制器的状态。

·牢固的可拆卸螺钉端子，连接输入/输出。

·使用同一种类型的螺钉，便于安装接线。

·不同用途的螺钉采用不同颜色，避免了错误接线。 M218产品功能

产品应用

新能源机械--太阳能发电

纺织机械--细纱机、圆织机

机床--自动冲床、外圆磨床

塑机--双螺杆挤出机

建筑机械--起重机

M218应用行业

合集下载

施耐德_PLC与PLC通讯ModbusTcp之欧阳主创编

施耐德_PLC与PLC通讯ModbusTcp之欧阳主创编

欧阳主创编 2021..02.17

欧阳主创编 2021..02.17 施耐德_PLC与PLC通讯ModbusTCP

一、

时间：2021.02.17 创作：欧阳主

二、 系统概括

M218 PLC中TM218LDAE24DRHN/TM218LDAE40DRPHN两款PLC，本体集成了以太网通讯口,支持ModbusTCP/IP通讯协议（可做ModbusTCP服务器/客户端），该以太网口可用于与其它支持ModbusTCP/IP协议的设备之间的数据通讯。

本文以两台M218 PLC为例, 简要介绍M218PLC与M218PLC之间Modbus以太网通信的过程,包括硬件接线、参数设置、硬软件组态等，实现一台PLC对另一台PLC的数据读写。

三、 硬件连接

两台 M218 PLC间的连接网线可采用直通线也可采用交叉线，系统的硬件构架和连接如下（本文以交叉网线为例）。

四、 主站PLC

1. 新建PLC程序

2. PLC通讯参数设置 欧阳主创编 2021..02.17

欧阳主创编 2021..02.17 从站PLC以太网端口设置过程相同，只需将IP地址设为同一网段不同地址即可

3. 主站程序编程

1) 添加功能块”IsFirstMastColdCycle”,

目的:第一次启动触发modbus读写模块.

方法:从右侧工具箱中选中”运算块”拖到编程窗口，之后寻到”IsFirstMastColdCycle”后回车即可。

2) 添加功能块” ADDM”

目的:Modbus地址功能块

方法:类似添加第一功能块的方法

Addr 参数中写入’3{192.168.0.100}’，其中3表示本PLC以太网口，192.168.0.101表示ModbusTCP 从站IP地址。

M218 快速入门手册_V1.2

M218 快速入门手册_V1.2

M218 快速入门手册

章节目录

第一章 创建新项目信息

第二章 创建应用程序

2.1 M218程序结构概述

2.2 创建POU

2.3 将POU添加到应用程序

2.4 与HMI通过符号表的方式共享变量

第三章 创建你的第一个应用程序

3.1 应用需求概述

3.2 编写第一行程序

3.3 映射变量到输入，输出

3.4 以太网通讯程序实例

第四章 编写定时器周期应用程序

4.1 应用需求概述

4.2 编写定时器控制周期运行程序

第五章 离线仿真PLC运行

第六章 编写计数器控制水泵启停应用程序

6.1 应用需求概述

6.2 编写计数器控制水泵启停应用程序

第七章 使用施耐德触摸屏（HMI）控制灌溉系统 7.1 应用需求概述

7.2 共享M218控制器和触摸屏的变量

7.3 添加、配置触摸屏到项目

7.4 触摸屏软件共享M218变量

关于快速入门手册

综述 本手册对M218软件进行快速而简单的介绍，目的是用户通过对本

章节的阅读，学习软件的基本操作，能够快速的掌握软件的操作，独立

编写、调试技术的应用程序。

本章内容 本章包含内容:

章节 章节内容 页码

1.1 应用案例说明

1.2 系统架构图

1.3 元器件清单

11.1创建新项目信息

简述 本节简述使用SoMachine软件建立新项目，配置客户信息。以及选

择、配置M218CPU本体和扩展模块的操作。

过程 如果您已安装SoMachine软件，请按照下述步骤进行操作:

步骤 说明 1 打开SoMachine软件，初始画面如下

2 建立新项目： 选择创建新机器－使用空项目启动

3 点击后选择项目保存路径例：D/快速入门/例程_1，保存。

5 进入属性页面，根据提示输入项目信息：作者，项目描述，设备图片等信息

5 配置M218 CPU 点击配置菜单，进入配置画面。在左侧的控制器列表中选择控制器型号：TM218LDA40DRPHN，拖入配置中间空白区域。

施耐德_PLC与PLC通讯ModbusTcp之欧阳德创编

施耐德_PLC与PLC通讯ModbusTcp之欧阳德创编

欧阳德创编 2021.03.07

欧阳德创编 2021.03.07 施耐德_PLC与PLC通讯ModbusTCP

一、

时间：2021.03.07 创作：欧阳德

二、 系统概括

M218 PLC中TM218LDAE24DRHN/TM218LDAE40DRPHN两款PLC，本体集成了以太网通讯口,支持ModbusTCP/IP通讯协议（可做ModbusTCP服务器/客户端），该以太网口可用于与其它支持ModbusTCP/IP协议的设备之间的数据通讯。

本文以两台M218 PLC为例, 简要介绍M218PLC与M218PLC之间Modbus以太网通信的过程,包括硬件接线、参数设置、硬软件组态等，实现一台PLC对另一台PLC的数据读写。

三、 硬件连接

两台 M218 PLC间的连接网线可采用直通线也可采用交叉线，系统的硬件构架和连接如下（本文以交叉网线为例）。

四、 主站PLC 欧阳德创编 2021.03.07

欧阳德创编 2021.03.07 1. 新建PLC程序

2. PLC通讯参数设置

从站PLC以太网端口设置过程相同，只需将IP地址设为同一网段不同地址即可

3. 主站程序编程

1) 添加功能块”IsFirstMastColdCycle”,

目的:第一次启动触发modbus读写模块.

方法:从右侧工具箱中选中”运算块”拖到编程窗口，之后寻到”IsFirstMastColdCycle”后回车即可。

2) 添加功能块” ADDM”

目的:Modbus地址功能块

方法:类似添加第一功能块的方法

Addr 参数中写入’3{192.168.0.100}’，其中3表示本PLC以太网口，192.168.0.101表示ModbusTCP 从站IP地址。

M218指导书(试用)

M218指导书(试用)

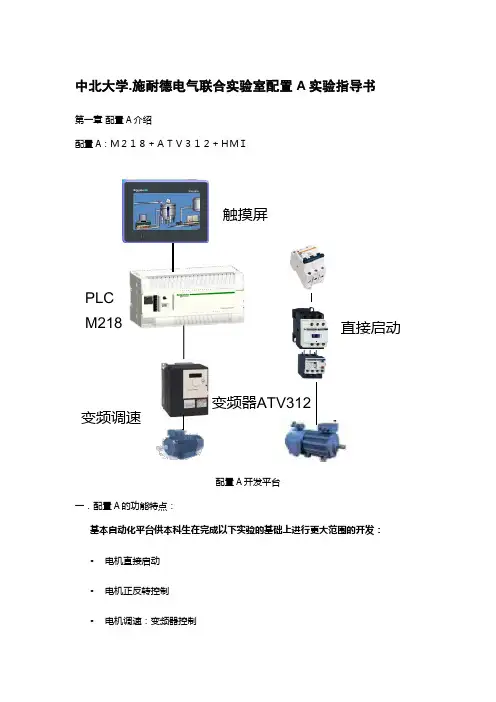

中北大学.施耐德电气联合实验室配置A实验指导书
