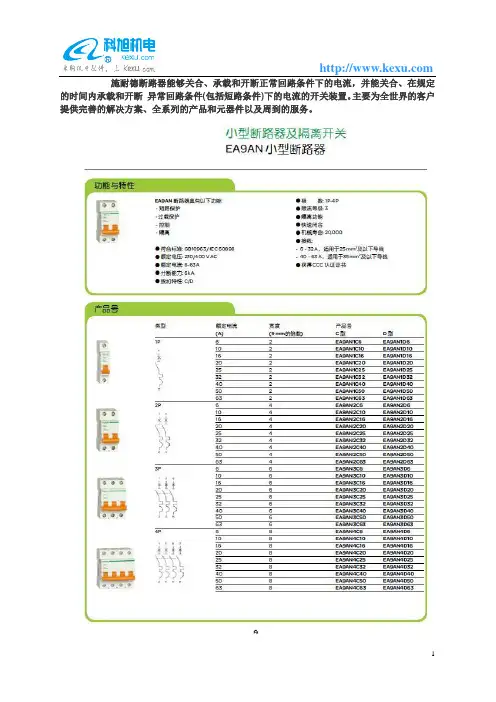

1 施耐德断路器能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断 异常回路条件(包括短路条件)下的电流的开关装置。主要为全世界的客户提供完善的解决方案、全系列的产品和元器件以及周到的服务。
2
3
4
5
6
7
8

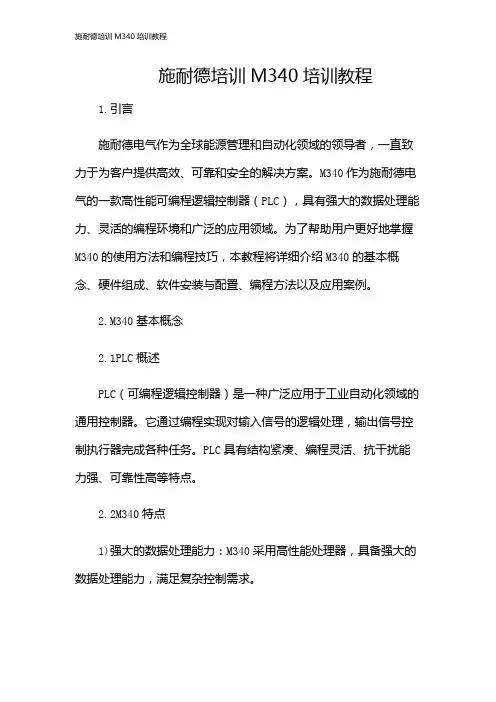

施耐德培训M340培训教程
施耐德培训M340培训教程
1.引言
施耐德电气作为全球能源管理和自动化领域的领导者，一直致力于为客户提供高效、可靠和安全的解决方案。M340作为施耐德电气的一款高性能可编程逻辑控制器（PLC），具有强大的数据处理能力、灵活的编程环境和广泛的应用领域。为了帮助用户更好地掌握M340的使用方法和编程技巧，本教程将详细介绍M340的基本概念、硬件组成、软件安装与配置、编程方法以及应用案例。
2.M340基本概念
2.1PLC概述
PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的通用控制器。它通过编程实现对输入信号的逻辑处理，输出信号控制执行器完成各种任务。PLC具有结构紧凑、编程灵活、抗干扰能力强、可靠性高等特点。
2.2M340特点
1)强大的数据处理能力：M340采用高性能处理器，具备强大的数据处理能力，满足复杂控制需求。 施耐德培训M340培训教程
2)灵活的编程环境：支持多种编程语言，如LD（梯形图）、IL（指令列表）、FBD（功能块图）等，满足不同用户的需求。
3)广泛的应用领域：M340适用于各种工业自动化领域，如生产线控制、机床控制、过程控制等。
4)高可靠性：采用模块化设计，具备良好的抗干扰能力和散热性能，保证系统稳定运行。
3.M340硬件组成
3.1处理器模块
处理器模块是M340的核心部件，负责执行用户程序、处理输入输出信号和与其他设备通信。根据性能和功能需求，M340处理器模块分为多个系列，如BMX、CMX、EMX等。
3.2输入输出模块
输入输出模块用于连接外部设备，如传感器、执行器等。M340提供丰富的输入输出模块，包括数字量、模拟量、热电阻、热电偶等类型。
3.3通信模块
通信模块用于实现M340与其他设备或系统之间的数据交换。M340支持多种通信协议，如以太网、CANopen、Modbus等。 施耐德培训M340培训教程
4.M340软件安装与配置

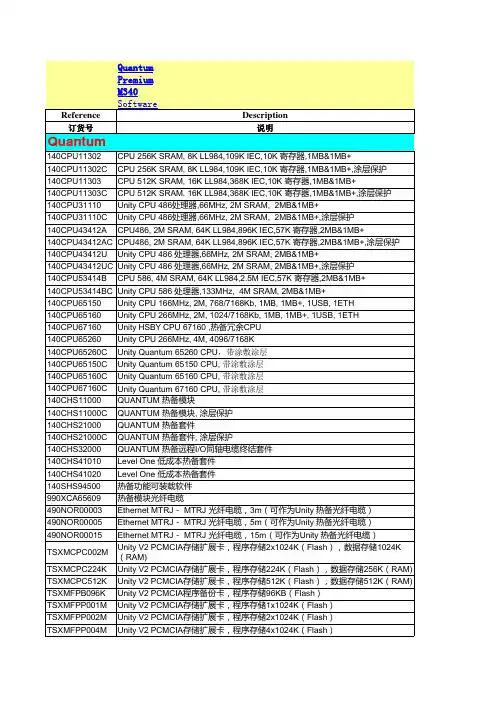

Quantum
Premium
M340
Software
Reference Description
订货号说明
140CPU11302CPU 256K SRAM, 8K LL984,109K IEC,10K 寄存器,1MB&1MB+
140CPU11302CCPU 256K SRAM, 8K LL984,109K IEC,10K 寄存器,1MB&1MB+,涂层保护
140CPU11303CPU 512K SRAM, 16K LL984,368K IEC,10K 寄存器,1MB&1MB+
140CPU11303CCPU 512K SRAM, 16K LL984,368K IEC,10K 寄存器,1MB&1MB+,涂层保护
140CPU31110Unity CPU 486处理器,66MHz, 2M SRAM, 2MB&1MB+
140CPU31110CUnity CPU 486处理器,66MHz, 2M SRAM, 2MB&1MB+,涂层保护
140CPU43412ACPU486, 2M SRAM, 64K LL984,896K IEC,57K 寄存器,2MB&1MB+
140CPU43412ACCPU486, 2M SRAM, 64K LL984,896K IEC,57K 寄存器,2MB&1MB+,涂层保护
140CPU43412UUnity CPU 486 处理器,66MHz, 2M SRAM, 2MB&1MB+
140CPU43412UCUnity CPU 486 处理器,66MHz, 2M SRAM, 2MB&1MB+,涂层保护
140CPU53414BCPU 586, 4M SRAM, 64K LL984,2.5M IEC,57K 寄存器,2MB&1MB+
140CPU53414BCUnity CPU 586 处理器,133MHz, 4M SRAM, 2MB&1MB+
140CPU65150Unity CPU 166MHz, 2M, 768/7168Kb, 1MB, 1MB+, 1USB, 1ETH
1. 安装施耐德opcserver OFS V3.31软件，并完成注册，注册方式详见文件《施耐德OFSv3.31注册过程》
2. 通过OFS连接PLC(本例中通过以太网方式连接施耐德中型PLC M340)
(1) 启动OFS软件“OFS Configuration Tool”
(2) 新建一个New Device Alias
(3) 在右下角重新命名，该名称用于OPC连接
(4) 点击Device address右侧的设置按钮
(5) 因为该例为PLC编程软件UNITY pro制作程序，通过以太网进行连接。在DIRECT中选择TCP IP ，在右侧PLCs中选择UNITY ,在TCP IP/DNS总选择TCP/IP 并输入PLC的IP地址（本例为192.168.1.100）
(6) 点击确认，并保存Archive以及configuration文件
3. 组态王连接并编辑OFS变量
(1) 启动组态王，在设备-OPC服务器中添加OPCserver为Schneider-Aut.OFS.2 (2) 新建组态王外部变量，设备连接中选择施耐德OFS,变量寄存器中输入格式为“DeviceName！address”，其中DeviceName为在组态OFS是对应PLC生成的设备连接名，Address为需要读取PLC地址，例如读取OFS文件中DevExample_1设备下的%MW0则需在寄存器中输入”DevExample_1!%MW0”
至此组态王通过以太网连接施耐德M340 PLC的步骤完成！
