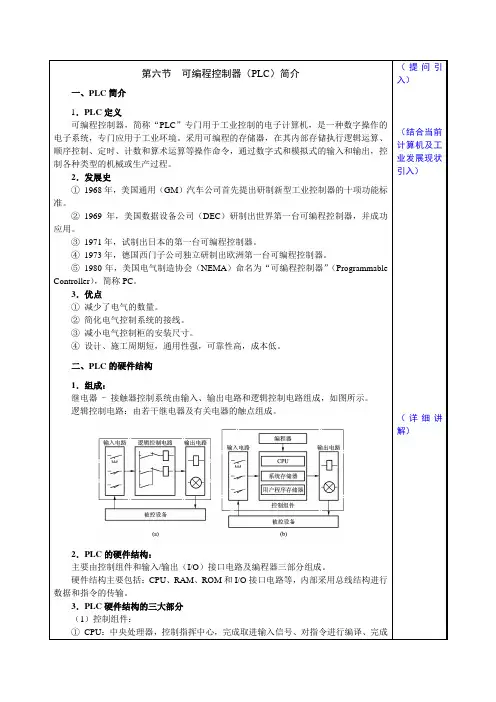

第六节 可编程控制器（PLC）简介

一、PLC简介

1．PLC定义

可编程控制器，简称“PLC”专门用于工业控制的电子计算机，是一种数字操作的电子系统，专门应用于工业环境。采用可编程的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作命令，通过数字式和模拟式的输入和输出，控制各种类型的机械或生产过程。

2．发展史

① 1968年，美国通用（GM）汽车公司首先提出研制新型工业控制器的十项功能标准。

② 1969年，美国数据设备公司（DEC）研制出世界第一台可编程控制器，并成功应用。

③ 1971年，试制出日本的第一台可编程控制器。

④ 1973年，德国西门子公司独立研制出欧洲第一台可编程控制器。

⑤ 1980年，美国电气制造协会（NEMA）命名为“可编程控制器”（Programmable

Controller），简称PC。

3．优点

① 减少了电气的数量。

② 简化电气控制系统的接线。

③ 减小电气控制柜的安装尺寸。

④ 设计、施工周期短，通用性强，可靠性高，成本低。

二、PLC的硬件结构

1．组成：

继电器–接触器控制系统由输入、输出电路和逻辑控制电路组成，如图所示。

逻辑控制电路：由若干继电器及有关电器的触点组成。

2．PLC的硬件结构：

主要由控制组件和输入/输出（I/O）接口电路及编程器三部分组成。

硬件结构主要包括：CPU、RAM、ROM和I/O接口电路等，内部采用总线结构进行数据和指令的传输。

3．PLC硬件结构的三大部分

（1）控制组件：

① CPU：中央处理器，控制指挥中心，完成取进输入信号、对指令进行编译、完成（提问引入）

（结合当前计算机及工业发展现状引入）

（详细讲解）

程序指令规定的各种操作，并将结果送到输出端。

② 存储器：分为系统程序存储器、用户程序存储器和数据存储器。

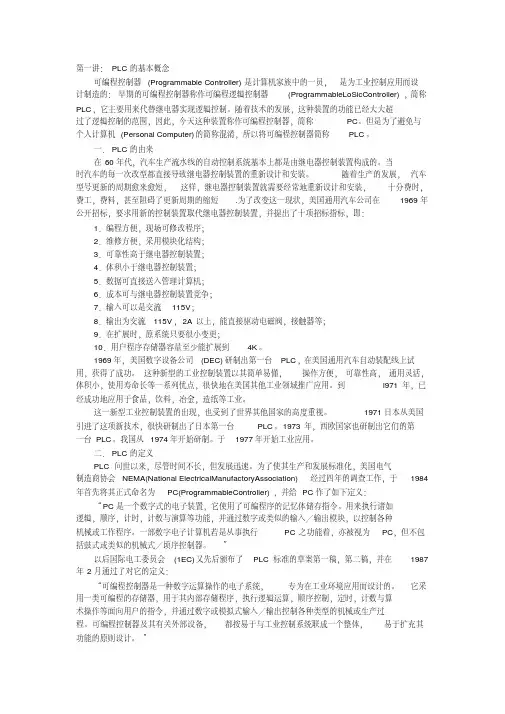

第一讲：PLC的基本概念

可编程控制器(Programmable Controller)是计算机家族中的一员，是为工业控制应用而设计制造的：早期的可编程控制器称作可编程逻辑控制器(ProgrammableLoSicController)，简称

PLC，它主要用来代替继电器实现逻辑控制。随着技术的发展，这种装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。但是为了避免与

个人计算机(Personal Computer)的简称混淆，所以将可编程控制器简称PLC。

一．PLC的由来

在60年代，汽车生产流水线的自动控制系统基本上都是由继电器控制装置构成的。当时汽车的每一次改型都直接导致继电器控制装置的重新设计和安装。随着生产的发展，汽车

型号更新的周期愈来愈短，这样，继电器控制装置就需要经常地重新设计和安装，十分费时，

费工，费料，甚至阻碍了更新周期的缩短.为了改变这一现状，美国通用汽车公司在1969年

公开招标，要求用新的控制装置取代继电器控制装置，并提出了十项招标指标，即：

1．编程方便，现场可修改程序；

2．维修方便，采用模块化结构；3．可靠性高于继电器控制装置；

4．体积小于继电器控制装置；

5．数据可直接送入管理计算机；

6．成本可与继电器控制装置竞争；

7．输入可以是交流115V；

8．输出为交流115V，2A以上，能直接驱动电磁阀，接触器等；

9．在扩展时，原系统只要很小变更；

10．用户程序存储器容量至少能扩展到4K。

1969年，美国数字设备公司(DEC)研制出第一台PLC，在美国通用汽车自动装配线上试用，获得了成功。这种新型的工业控制装置以其简单易懂，操作方便，可靠性高，通用灵活，体积小，使用寿命长等一系列优点，很快地在美国其他工业领域推广应用。到l971年，已

经成功地应用于食品，饮料，冶金，造纸等工业。

这一新型工业控制装置的出现，也受到了世界其他国家的高度重视。1971日本从美国

PLC 的特点

一、 PLC 的主要特点

(1)高可靠性

①所有的 I/O 接口电路均采用光电隔离，使工业现场的外电路

与 PLC 内部电路之间电

气上隔离。

②各输入端均采用 R-C 滤波器，其滤波时间常数普通为

10-20ms。

③各模块均采用屏蔽措施，以防止辐射干扰。

④采用性能优良的开关电源。

⑤对采用的器件进行严格的筛选。

⑥良好的自诊断功能，一旦电源或者其他软、硬件发生异常情况，

CPU 即将采用有效措施，

以防止故障扩大。

⑦大型 PLC 还可以采用由双 CPU 构成冗余系统或者有三 CPU

构成表决系统,使可靠性更

进一步提高。

(2)丰富的 I/O 接口模块

PLC 针对不同的工业现场信号，如：

• 交流或者直流；

• 开关量或者摹拟量；

• 电压或者电流；

• 脉冲或者电位；

• 强电或者弱电等。

有相应的 I/O 模块与工业现场的器件或者设备，如：

• 按钮

• 行程开关

• 接近开关

• 传感器及变送器

• 电磁线圈

• 控制阀

直接连接此外为了提高操作性能， 它还有多种人-机对话的接口模

块；为了组成工业局

部网络，它还有多种通讯联网的接口模块，等等。

(3)采用模块化结构

为了适应各种工业控制需要除了单元式的小型 PLC 以外绝大多

数 PLC 均

采用模块化结构 PLC 的各个部件包括 CPU 电源 I/O 等均采 用模块化设计由

机架及电缆将各模块连接起来系统的规模和功能可根据用户的需

要自行组合

(4)编程简单易学

PLC 的编程大多采用类似于继电器控制路线的梯形图形式对使用

者来说

不需要具备计算机的专门知识因此很容易被普通工程技术人员所

理解和掌握

(5)安装简单维修方便

PLC 不需要专门的机房可以在各种工业环境下直接运行使用时只

需将现

场的各种设备与 PLC 相应的 I/O 端相连接即可投入运行各种
