人教版九年级物理试题第20章《电与磁》单元测试(含答案)

第 1 页 共 9 页 人教版九年级全一册物理《第二十章 电与磁》单元测试卷(附答案)

一、选择题

1．物理观念是物理核心素养的一个基本要素，磁场具有能量，也属于一个重要的物理观念，磁场的基本性质是指（ ）

A．同名磁极相互排斥

B．磁场根本不存在，是假想的

C．异名磁极相互吸引

D．能够对放入其中的磁体产生磁力的作用

2．人类最早的磁化技术出现在我国宋代。据《武经总要》记载，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。下列判断正确的是（ ）

A．指南鱼鱼头应标注“N” B．指南鱼周围存在磁感线

C．鱼形铁不能被磁体吸引 D．指南鱼的腹部磁性最强

3．如图是固定房门的“门吸”，金属块可能是（ ）

A．银 B．铁 C．铝

D．锌

4． 夏天到了，小明用自己的零花钱为奶奶买了一个充电式电风扇，下列与该电风扇工作原理相同的是（ ）

A． B． 第 2 页 共 9 页 C． D．

5．如图是奥斯特实验的示意图，有关分析正确的是（ ）

A．通电导线周围磁场方向由小磁针的指向决定

B．发生偏转的小磁针对通电导线有力的作用

C．移去小磁针后的通电导线周围不存在磁场

D．通电导线周围的磁场方向与电流方向无关

6．如图所示，对于图片中所描述的物理过程的分析正确的是（ ）

A．图甲，装置揭示的原理可制成电动机，它是将机械能转化为内能

B．图乙，用带负电荷的橡胶棒a去接触不带电的金属球b时，瞬时电流方向由b至a

C．图丙，试管内水蒸气将塞子冲出与汽油机压缩冲程的能量转化相同

D．图丁，向上提与水面接触的玻璃板，弹簧测力计示数变大，因为受到了大气压的作用

7．小欢设计了一款“光控灯”，电路如下图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭，电源电压恒定，为定值电阻，R为光敏电阻（其阻值随光照强度的增大而减小）。下列说法正确的是（ ）

1 / 12 人教版九年级下册物理第十九章 《生活用电》单元测试卷（含答案） 一、选择题(每题3分，共36分) 1．家庭电路是最常见、最基本的实用电路，我国家庭电路的电压是( ) A．380 V B．220 V C．110 V D．36 V 2．某家庭电路如图所示，下列说法正确的是( ) A．家庭电路用直流供电 B．家庭电路电压为36 V C．灯泡L1和L2串联 D．开关S2位置接错 3．小明家上次查看电能表示数为，本次查看时电能表示数如图所示，则下列说法正确的是( ) A．他家在这段时间内消耗的电能为903 kW·h B．电能表是测量电功率的仪表 C．若只让一个标有“220 V 1 000 W”的电热水器正常工作10 min，则电能表的圆盘转了600转 D．这个电能表的额定功率为2 200 W 4．高压输电线路的铁塔顶端有一条(或两条)比下面输电线细的金属线，它的作用是( ) 2 / 12 A．加强铁塔的稳定性 B．传输零线的电流 C．防雷电起到避雷针的作用 D．作为备用线，供输电线断开时应急使用 5．如图所示是家庭电路中的三孔插座和三脚插头示意图，下列说法正确的是( ) A．三脚插头的三只脚一样长 B．插孔E是用来接零线的 C．插孔L是用来接零线的 D．标有“E”的插脚能保证插入插座时，用电器外壳先接地 6．在家庭电路中，一定不会引发总开关(带有漏电保护器)跳闸的是( ) A．火线和零线直接连通 B．安装用电器时人体接触火线 C．试电笔笔尖接触火线 D．同时使用多个大功率用电器 7．一种试电笔的构造如图所示，下列说法正确的是( ) A．使用试电笔时手可以接触笔尖 B．使用试电笔时手不要接触笔卡 C．试电笔中的电阻可以用铁丝代替 D．当氖管发光时有微弱电流通过人体 8．为确保用电安全，日常生活中下列做法错误的是( ) 3 / 12 A．不接触低压带电体，不靠近高压带电体 B．更换开关、搬动电器前应断开开关 C．不弄湿用电器，不损坏绝缘层 D．控制电灯的开关装在零线上 9．如上图所示为家庭部分电路示意图，正常发光的电灯突然熄灭。检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是( ) A．插座短路 B．进户的火线断路 C．进户的零线断路 D．电灯的灯丝断路 10．小玲家的家庭电路简化后如图所示，由该电路可知下列说法正确的是( ) A．a线是零线，b线是火线 B．灯泡L与插座Q是串联关系 C．c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患 D．台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的 11．开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是( ) 4 / 12 A．1、2 B．1、4 C．2、4 D．3、5 12．下列做法中，符合安全用电原则的是( ) 二、填空题(每空2分，共28分) 13．为安全用电，家庭电路中的空气开关应装在________线上；空气开关“跳闸”后，受它控制的电路处于________(填“短路”“断路”或“通路”)状态；试电笔________(填“能”或“不能”)区分零线与接地线。 14．家庭电路中，火线与零线间的电压为________V。当电路中的________超过一定限度时，熔丝就会熔断，自动切断电路，为了避免触电事故，用电器的金属外壳一定要________。 15．如图是常用的一个插线板，小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。根据上述现象可知指示灯和开关是________(填“串联”或“并联”)的。使用三脚插头和三孔插座，目的是将用电器的金属外壳与________相连，防止触电。 16．某同学观察到他家里的电能表及空气开关如图所示。电能表上标识的 “10(20) A”表示这个电能表的________电流为10 A，__________电流为 5 / 12 20 A。他家同时工作的用电器的总功率不能超过________W。该同学家的进户线是________(填序号)。 17．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有“保险管”(图甲)，图乙、丙是两个熔断电流为“10 A”和“20 A”的某种型号“保险管”的截面图(保险丝的材料相同)，那么________图保险管的熔断电流为“10 A”，理由是它的保险丝电阻较________(填“大”或“小”)。 三、作图题(每题3分，共6分) 18．如图，将灯泡及开关正确连入家庭电路。 19．请将图中各元件正确接入电路，其中开关只控制电灯。 四、综合题(20题10分，21题8分，22题12分，共30分) 20．晚自习时，小明所在教室里的电灯突然全熄灭了。现在请你根据这个现象，完成下列探究： 提出问题：_____________________________________________________? 6 / 12 根据已有的知识和经验，写出你可能提出的猜想和验证猜想的依据。 猜想一：________________________________________________________。 验证猜想的依据：_________________________________________________。 猜想二：_________________________________________________________。 验证猜想的依据：_________________________________________________。 21．小伟是一个科学迷，在课余时间他利用一个规格为“2.2 V 0.01 A”的发光二极管设计了如图甲所示的电路。晚间关闭照明灯L后，利用二极管D发出的光指示开关所在的位置。S为单刀双掷开关、R为限流电阻。 (1)关闭照明灯后，为使二极管D正常工作，限流电阻R的阻值为多少欧？此时，电路消耗的总功率为多少瓦？ (2)从安全用电角度考虑，该电路存在安全隐患，应将单刀双掷开关S接在照明灯L与________间。 (3)不管照明灯关闭还是打开，该电路都要消耗电能。为节约电能，可以再接入一个光控开关(光照弱时自动闭合，光照强时自动断开)，你认为应将光控开关接在图乙中a、b、c三处的________处。 22．电动环保车在各大旅游景区已广泛投入运营。如图所示的电动环保车，有关技术参数如下表。根据技术参数和具体要求，求解下列问题：(g取10 N/kg) 7 / 12 空车质量 1 200 kg 电动机额定功率 5 kW 满载乘员 10人 电动机额定电压 48 V 满载时轮胎与 地接触面积 4×250 cm2 最大车速 18 km/h 电动机效率 80% 平路续驶里程 ≤180 km (1)用图甲中的专用插线板给电动环保车充电，请在图乙中画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供220 V电压。 (2)电动机以额定功率工作半小时消耗多少电能？ (3)经检测电动环保车以额定功率匀速行驶时，受到的阻力与质量的关系如图所示，若电动环保车满载时，每个乘员大约60 kg，求车在行驶过程中受到的阻力。 (4)该车充一次电储存了2.7×108 J的电能，电动环保车将电能转化为机械能的效 8 / 12 率为80%，若该车满载时以额定功率匀速行驶，则充电一次最多可连续行驶多长的路程？ 9 / 12 参考答案 一、1．B 2．D 点拨：我国家庭电路交流电的电压为220 V，家庭电路中各用电器都是并联，开关一端接在火线上，一端接在灯头上。 3．C 点拨：他家在这段时间内消耗的电能W＝8 633.5 kW·h－8 543.2 kW·h＝90.3 kW·h，故A错误。电能表是测量消耗电能的仪表，故B错误。电热水器正常工作10 min消耗的电能W＝Pt＝1 kW×16 h＝16 kW·h，则电能表的圆盘转过的圈数N＝16 kW·h×3 600 r/(kW·h)＝600 r，故C正确。电能表属于测量仪表，没有额定功率这一说法，故D错误。 4．C 5．D 点拨：三脚插头最上面的那只脚是用于接地的，它比另两只脚长，便于及早接地，使用时更安全，故A错误，D正确。E接地线，L接火线，N接零线，故B、C错误。 6．C 7．D 点拨：手不要接触试电笔前端的金属笔尖，一定要接触试电笔末端的金属笔卡，使电源和大地之间形成通路，故A、B错误；在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220 V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，故C错误，D正确。 8．D 点拨：家庭电路中，火线与地面之间的电压为220 V，零线与地面之间的 10 / 12 电压为0 V；开关假如接在零线上，即火线直接接入电灯，开关断开，电灯与地面之间的电压为220 V，人一旦接触电灯金属体，有可能触电，故D不正确。 9．C 10．C 点拨：用电器的开关应接在火线上，则a线是火线，b线是零线，故A错误；灯泡L与插座Q是并联关系，故B错误；若c处断开(即三孔插座没有接地)，洗衣机插头插入插座，洗衣机虽能工作，但外壳不能接地，当外壳漏电时，人接触金属外壳，会有电流流过人体，会发生触电事故，故C正确；空气开关跳闸可能是电路总功率过大引起的，也可能是发生了短路，不可能是灯丝断路造成的，故D错误。 11．C 点拨：在家庭电路中，总开关应接在干路中，在电能表之后，故1合理；三孔插座中，中间的孔接地，不需要开关控制，故2不合理；三孔插座右孔接火线，开关3控制的是火线，故3合理；控制灯泡的开关应接在火线和灯泡之间，不能接在零线与灯泡之间，故4不合理，5合理。 12．D 二、13．火；断路；不能 14．220；电流；接地 15．串联；大地 点拨：开关若与指示灯并联，会造成电源短路。 16．标定；额定最大；4 400；①② 点拨：“10 A”表示电能表的标定电流，“20 A”表示电能表允许通过的最大电流；家中用电器的总功率不能超过220 V×20 A＝4 400 W；家庭电路中，火线和零线两条输电线进户以后先接到电能表上，电能表之后接的是总开关，由图可知①②是该同学家的进户线。 11 / 12 17．丙；大 点拨：保险丝越粗，电阻越小，其熔断电流越大。 三、18．解：如图所示。 19．解：如图所示。 四、20．提出问题：教室里的电灯为什么全熄灭了 猜想一：可能停电了 验证猜想的依据：观察教室外的灯是否亮着 猜想二：可能是空气开关跳闸了 验证猜想的依据：观察空气开关是否跳闸 21．解：(1)UR＝U－UD＝220 V－2.2 V＝217.8 V， IR＝ID＝0.01 A， R＝URIR＝217.8 V0.01 A＝21 780 Ω。 P＝UI＝220 V×0.01 A＝2.2 W。 (2)火线 (3)b 12 / 12 22．解：(1)如图所示。 (2)电能W电＝Pt＝5×103 W×30×60 s＝9×106 J。 (3)总质量m总＝60 kg×10＋1 200 kg＝1 800 kg， 由图可知m＝1 800 kg时，f＝1 800 N。 (4)机械能W机械＝W电′η＝2.7×108 J×80%＝2.16×108 J， 路程s＝W机械F＝W机械f＝2.16×108 J1 800 N＝1.2×105 m＝120 km。

第 1 页 共 11

页 人教版九年级物理全一册《第二十章电与磁》单元测试题(附答案)

学校:___________班级：___________姓名：___________考号：___________

1.本试卷满分100分，考试时间60分钟。

2.全卷共31小题，分选择题部分和非选择题部分，选择题部分50分，非选择题部分50分。

选择题部分 共50分

一 、单项选择题(本大题包括15 小题，每小题2分，共30分。每小题给出的四个选项中，只有一个选项最符合题目的要求)

1.关于条形磁铁，下列描述不正确的是( )

A. 条形磁铁的周围存在磁场

B. 条形磁铁的两端磁性最弱

C. 条形磁铁可以吸引含有金属镍制造的硬币

D. 条形磁铁可以使原本无磁性的铁钉具有磁性

2.自贡一学生利用手中的条形磁体做了实验，其中结论正确的是( )

A. 同名磁极互吸引

B. 条形磁体能够吸引小铁钉

C. 将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方

D. 条形磁体与小磁针之间隔了一层薄玻璃后就没有相互作用了

3.关于图中所示的通电螺线管，下列说法正确的是( )

A. 通电螺线管的右端是𝑆极

B. 只对调电源正负极，通电螺线管的磁场方向不发生改变

C. 通电螺线管的外部磁感线是从𝑆极发出回到𝑁极的

D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强

4.关于地磁场，下列说法中正确的是( )

A. 磁感线是磁场中真实存在的曲线

B. 地球周围的地磁场的磁感线是从地磁𝑆极出发回到地磁𝑁极 第 2 页 共 11

页 C. 教室里水平放置 能自由转动的小磁针静止时𝑁极指向地理南极

D. 指南针是我国古代四大发明之一，它能指南北是因为受到地磁场的作用

5.如图，蹄形磁铁的磁场中放置一导线，导线与电流表组成闭合回路，下列说法正确的是( )

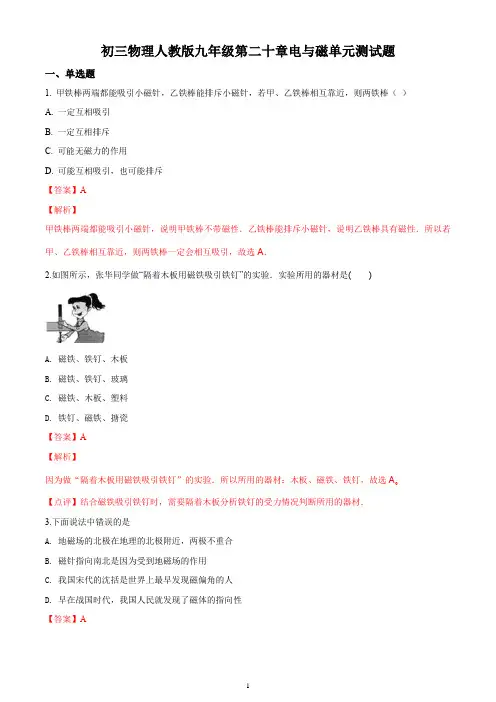

1 初三物理人教版九年级第二十章电与磁单元测试题

一、单选题

1. 甲铁棒两端都能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒（ ）

A. 一定互相吸引

B. 一定互相排斥

C. 可能无磁力的作用

D. 可能互相吸引，也可能排斥

【答案】A

【解析】

甲铁棒两端都能吸引小磁针，说明甲铁棒不带磁性．乙铁棒能排斥小磁针，说明乙铁棒具有磁性．所以若甲、乙铁棒相互靠近，则两铁棒一定会相互吸引，故选A．

2.如图所示，张华同学做“隔着木板用磁铁吸引铁钉”的实验．实验所用的器材是( )

A. 磁铁、铁钉、木板

B. 磁铁、铁钉、玻璃

C. 磁铁、木板、塑料

D. 铁钉、磁铁、搪瓷

【答案】A

【解析】

因为做“隔着木板用磁铁吸引铁钉”的实验．所以所用的器材：木板、磁铁、铁钉，故选A。

【点评】结合磁铁吸引铁钉时，需要隔着木板分析铁钉的受力情况判断所用的器材．

3.下面说法中错误的是

A. 地磁场的北极在地理的北极附近，两极不重合

B. 磁针指向南北是因为受到地磁场的作用

C. 我国宋代的沈括是世界上最早发现磁偏角的人

D. 早在战国时代，我国人民就发现了磁体的指向性

【答案】A

2 【解析】

A．地理北极附近是地磁南极，故说法错误；

B．磁针在水平面内自由转动后静止时，由于受到地磁体的作用，小磁针的北极实际上指向地磁体的南极，故说法正确；

C．我国宋代的沈括是世界上最早发现磁偏角的人，说法正确；

D．早在战国时代，我国人民就发现了磁体的指向性，说法正确；

故选A。

【点评】地球是个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近。地球周围存在着磁场。

4.如图所示，用一弹簧测力计吊着一铁块，使铁块的下端靠近磁体的A端，并从A端慢慢地移动到B端，则在弹簧测力计移动的过程中，弹簧测力计示数的变化是

A. 先由大变小，后由小变大

B. 先由小变大，后由大变小
