第十五讲 生活用电

河北五年中考命题规律

年份 题号 题型 考查点及如何考查 分值 总分

2019 23 填空及简答题 家庭电路连接，电流过大的原因 4 4

2018 10B 选择题 安全用电原则 0.5 0.5

2017 —— —— —— —— ——

2016 25 填空及简答题 家庭电路故障分析 1 1

2015 12AD 选择题 安全用电原则 1 1

由表可知，生活用电在河北2015～2019年中只有2017、2018年未考查，主要考查家庭电路连接和安全用电原则，结合常见生活现象进行考查，分值为1～2分。

本讲考查知识点比较稳定，预计2020年河北中考会在选择题中考查安全用电原则或在填空及简答题中考查家庭电路连接及故障判断，分值为1～2分。

核心知识梳理

家庭电路的组成(2016年考查)

1．家庭电路组成示意图

①进户线；②电能表；③闸刀开关；④保险丝；⑤开关；⑥电灯；⑦插座。

2．电路元件的作用与连接

组成 作用与连接

进户线

(零线和

火线) 电压值 火线与零线之间电压为__220__V，零线与大地之间电压为__零__

辨别 试电笔，能使氖管发光的是__火线__，否则是__零线__

电能表 用来计量电路所消耗的__电能__

闸刀开关 作用 控制电路通断

保险丝 作用 当电路中电流过大时，自动切断电路

材料 熔点__低__、电阻(率)__大__

特点 保险丝越粗，熔断电流越__大__

更换 __不能__用铜丝、铁丝代替保险丝；__不能__用更粗的保险丝代替原保险丝

组成 作用与连接

用电器 用电器__并__联在电路中

控制用电器的开关与用电器__串__联在电路中

插座 作用 给可移动的家用电器供电

种类 两孔插座、三孔插座 中考复习

2 接法 左孔接零线，右孔接火线，上孔接地线。概括为“左零右火上接地”

【提示】(1)现代家庭电路中，常用带有漏电保护器的总开关替代闸刀开关和保险丝。(2)使用试电笔时，手一定要接触笔尾金属体，手一定不能接触笔尖金属体。(3)将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了，这样可以避免因用电器金属外壳带电而发生触电事故。

3．试电笔的正确使用

作用 辨别零线和火线

种类 钢笔式、螺丝刀式

组成

原理 如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光

用法 手拿试电笔，手指按住__笔卡__或抵住笔尾金属帽，用__笔尖__接触被测的导线，若氖管发光，则接触的是__火__线，若氖管不发光，则接触的是__零__线

a．正确的握法 b．错误的握法

提醒 使用试电笔时，手指__不能__接触笔尖金属体，否则会发生触电事故

家庭电路中电流过大的原因

1．原因

(1)同时使用的用电器总电功率过大。根据公式P＝UI，家庭电路的电压为220 V保持不变，当使用的用电器越多，总功率越大时，电路中总电流会越大。

(2)电路中发生短路。电线和用电器使用年限过长，绝缘皮破损或老化，用电器进水等均会造成短路。

2．危害与防止

电路中电流过大，易使导线的温度急剧升高，很容易造成火灾。为了防止电路中电流过大，发生危险，电路中常常要安装保险丝。现在新建楼房的供电线路使用的是起保险作用的空气开关代替保险丝。

【提示】家庭电路故障的排除技巧：(1)保险丝熔断(空气开关跳闸)：可能是短路，也可能是电路中总功率过大。(2)利用试电笔检查电路故障：若氖管不发光，说明被测点与火线之间的电路出现断路故障；若氖管发光，表明有电流通过人体流入了大地，而被测点到零线之间的电路出现了断路故障或零线断路。

安全用电(高频考点)

原因 人体直接或间接跟__火__线接触，并与零线或地线构成通路

触电形式 低压触电

中考复习

3 高压触电 高压电弧触电、跨步电压触电

防雷措施 安装__避雷针__

触电救助 先__切断电源__，再行施救

用电原则 __不接触__低压带电体，__不靠近__高压带电体

【提示】(1)为了防止触电，安装家庭电路时，开关应接在火线上，螺丝口灯泡的螺旋套接线柱应接零线。(2)触电事故的处理。具体做法：①是切断电源，或者用一根绝缘棒将电线挑开，尽快使触电者脱离电源。②是尽力抢救。③是发生电火灾务必在切断电源后，才能泼水救火。在整个救护过程中，必须随时注意自身保护，防止自己也触电。

教材图片 命题点 考查示例

RJ九P109 RJ九P110

图19.2－1 图19.2－2

RJ九P114 RJ九P115

图19.3－4 图19.3－5 安全用电原则 如图所示，下列做法符合安全用电与保护原则的是(D)

A.多个大功率用电器同时使用一个插座

B.家用电器的插头绝缘皮破损，继续使用

C.电动机的金属外壳没有接地

D.高大的建筑物顶端常常安装有避雷针

试电笔的使用 如图所示是某同学在使用试电笔时的情境，其中正确的是__a__，测电笔的笔尖应该是__导体__(选填“导体”或“绝缘体”)

1．(RJ九P107图片改编)如图所示是笔记本电脑的三脚插头，该三脚插头的脚__①__(选填“①”“②”或“③”)应与笔记本电脑的金属外壳相连，插头插入三孔插座后，外壳就与__室外大地__(选填“室外大地”或“电源火线”)相连，以防外壳带电对人造成伤害。 中考复习

4

2．(RJ九P116“动手动脑学物理”改编)甲、乙两地相距40 km，在甲、乙两地之间沿直线架设了两条输电

线，已知输电线每千米的电阻为0.2 Ω。现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量。当电压表的示数为3.0 V时，电流表的示数为0.5 A，则接入电路中的输电线的电阻为__6__Ω，短路位置离甲地的距离是__15__km。

中考重难点突破

家庭电路与安全用电原则(重点)

例1 家庭电路中，下列操作符合要求的是(D)

A．空气开关跳闸后，立即合上即可

B．家庭电路的开关，接在零线或火线上都可以

C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故

D．输电线进户后，应先接电能表

例2 关于家庭安全用电，下列说法不正确的是(A)

A．使用试电笔时，手不要接触金属笔尾

B．一旦发生触电事故，应先切断电源再进行抢救

C．电脑、电视机等用电器长时间待机，应切断电源

D．同时使用大功率用电器前，必须先考虑电能表、保险丝等的承受能力

例3 生活中经常会出现由于用电不规范造成的安全事故，以下符合安全用电原则的是(A)

A．用电器的金属外壳应接地

B．用电器失火时，应先灭火，再切断电源

C．使用试电笔判断火线和零线时，手应与笔尖接触

D．家庭电路中，控制用电器的开关应接在零线和用电器之间

1．(2019·宜宾中考)“珍爱生命，注意安全”是中学生应具备的基本安全意识。下列关于安全用电的说法正确的是(D)

A．控制用电器的开关要连接在零线和用电器之间

B．家庭电路起火时，应先用水扑灭，然后再断开电路

C．使用试电笔辨别火线时，用笔尖接触被测的导线，手指要碰到笔尖

D．不弄湿用电器，不损坏绝缘层

2．(2019·张家口一模)(多选)小强同学家的空气开关跳闸后，手动使它复位，但又立即跳起，导致这种现象的原因可能是(ABC)

A．电路中总功率过大 中考复习

5 B．电路中有短路现象

C．空气开关的额定电流过小

D．电路中出现断路现象

3．(2019·唐山路北二模)下列选项中符合安全用电常识的是(C)

A．把洗衣机的三脚插头改为两脚插头接在两孔插座上使用

B．在手机充电过程中接打电话

C．家庭电路中，电灯开关应串联在火线与电灯之间

D．当空气开关自动断开后，不做任何检查就立即闭合开关

【方法技巧】

电路安全包括两个方面：一是防止火灾，二是防止触电。注意：①安全用电原则包括不接触低压带电体，不靠近高压带电体。②触电原因是直接或间接接触火线。③有金属外壳的家用电器，金属外壳一定要接地。

家庭电路的连接

例4 (2019·石家庄43中一模)用笔画线代替导线将电灯、开关、三孔插座接到电路中。

4．(2019·攀枝花中考)如图是家庭电路正常工作的一部分，下列说法中正确的是(C)

A．导线B与大地之间的电压为220 V

B．保险丝能在有人触电时自动切断电路

C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地

D．闭合开关后试电笔先后插入插座的左右插孔，氖管都发光

【方法技巧】

连接家庭电路时，注意插座和用电器之间是并联关系；注意开关要与火线相连；三孔插座的上孔接地线，右孔接火线，左孔接零线；两孔插座的右孔接火线，左孔接零线；如果只接一根保险丝，那么它须接在火线上；螺旋口电灯的螺旋套只能接零线。 中考复习

6 家庭电路故障分析

例5 (2019·考试说明题型示例)家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图所示)，只有测a点时氖管发光。若电路中只有一处故障，则故障可能是(C)

A．进户零线断路 B．灯泡L断路

C．开关S接触不良 D．导线cd断路

例6 (2019·泸州中考)为安全用电，家庭电路中的空气开关应装在__火__线上；空气开关“跳闸”后，受它控制的电路处于 __断路__(选填“短路”“断路”或“通路”)状态；试电笔 __不能__(选填“能”或“不能”)区分零线与接地线。

5．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机(开关未闭合)的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用试电笔测试三孔插座的左右两孔，氖管都发光，检查发现有一根熔丝熔断了。下列分析不合理的是( B )

A．一定是零线上的熔丝熔断了

B．断开S1、S2，再用试电笔检测三孔插座的左右两孔，氖管都发光

C．只断开S1，再用试电笔检测开关S1的两个接线柱，氖管都发光

D．只断开S2，再用试电笔检测开关S1的两个接线柱，氖管都发光

【方法技巧】

故障类型 故障原因 故障表现

家庭电路中电流过大 短路 线路中火线和零线的短接造成 电路中有很大电流但不通过用电器，导线发热，保险丝自动熔断(或空气开关跳闸)，严重时会烧毁线路引起火灾

过载 电路中用电器过多或总功率过大造成 用电器的总功率过大导致电路中电流过大，导线发热，保险丝自动熔断(或空气开关跳闸)，严重时会烧毁线路引起火灾

断路 线路中出试电笔氖管不发光(火线断路)；试电笔检测两线氖管都发光(零线断

合集下载

人教版物理中考二轮复习学案+第十五讲+生活用电

人教版物理中考二轮复习学案+第十五讲+生活用电

学校： 编者：

一、知识网络

二、考点分析

1. 考点一： 生活用电常识

考点解读： 本部分知识重点是了解电路中电流过大的原因、保险丝的作用及测电笔的正确使用，难点是对电流随电功率的增大而增大的理解。在中考中主要考查家庭电路电流过大的原因、保险丝的作用及及保险丝使用等问题，多以选择题的形式进行考查，试题难度适中。

例1： （中考•乐山市） 电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会带来危害，下列做法中正确的是：（ ）

A．发现有人触电，应当先救人后断电 保险装置 作用：电流过大时，自动切断电路

保险丝：由 的铅锑合金制成

空气开关：电磁原理 火线

零线 入户线

电能表

总开关

灯泡

开关

插座 螺丝口灯泡

卡口灯泡

双孔插座

三空插座 家庭电路的组成

电流过大的原因．．．．．．．

触电形式 高压触电

低压触电

安全用电 生活用电

B．使用试电笔时，不能用手接触到笔尾的金属体

C．三孔插座接地线要保证良好接地

D．保险丝熔断后，更换上新的保险丝就可以恢复供电

2. 考点二： 家庭电路组成

考点解读：本知识重点是了解家庭电路的组成及各部分的作用。了解电路中触电的原因及测电笔的正确使用，难点是对火线与零线及触电原因的理解。

例2：（2011•黄冈）小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是（ ）

A．电灯灯丝断了 B．cd间某处断路

C．ab之间某处断路 D．开关处短路

三、优化考题集训

一、单项选择（每小题给出的四个选项中，只有一个是正确的，请将正确答案前的字母填写在题后括号内）

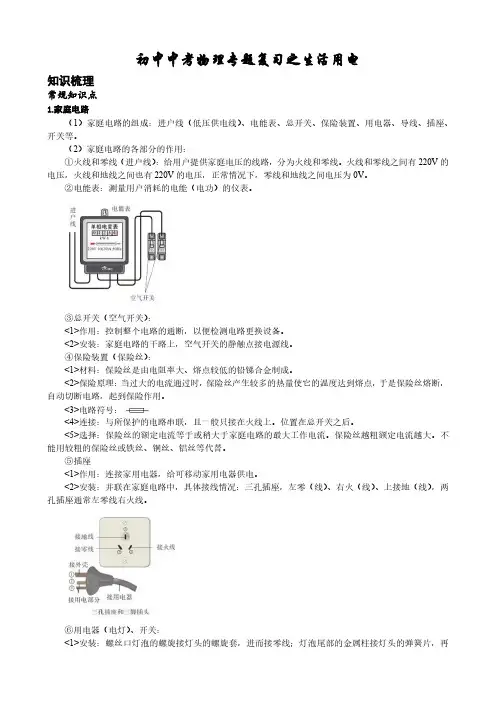

初中中考物理专题复习之初中生活用电

初中中考物理专题复习之初中生活用电

初中中考物理专题复习之生活用电

知识梳理

常规知识点

1.家庭电路 （1）家庭电路的组成：进户线（低压供电线）、电能表、总开关、保险装置、用电器、导线、插座、

开关等。

（2）家庭电路的各部分的作用：

①火线和零线（进户线）：给用户提供家庭电压的线路，分为火线和零线。火线和零线之间有220V的

电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V。

②电能表：测量用户消耗的电能（电功）的仪表。

③总开关（空气开关）：

<1>作用：控制整个电路的通断，以便检测电路更换设备。

<2>安装：家庭电路的干路上，空气开关的静触点接电源线。

④保险装置（保险丝）：

<1>材料：保险丝是由电阻率大、熔点较低的铅锑合金制成。

<2>保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，

自动切断电路，起到保险作用。

<3>电路符号： <4>连接：与所保护的电路串联，且一般只接在火线上。位置在总开关之后。

<5>选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。保险丝越粗额定电流越大。不

能用较粗的保险丝或铁丝、铜丝、铝丝等代替。

⑤插座

<1>作用：连接家用电器，给可移动家用电器供电。

<2>安装：并联在家庭电路中，具体接线情况：三孔插座，左零（线）、右火（线）、上接地（线），两

孔插座通常左零线右火线。

⑥用电器（电灯）、开关：

<1>安装：螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金属柱接灯头的弹簧片，再

通过开关接火线，以防止维修触电。

<2>开关和用电器串联，控制用电器，如果开关短路用电器会一直工作，开关不能控制，但不会烧干

路上的保险丝。

<3>根据安全用电原则连接电路，每个开关都可以单独控制灯。

（3）家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的

开关与用电器是串联的。

（4）测电笔及使用：

①用途：用来辨别火线和零线。

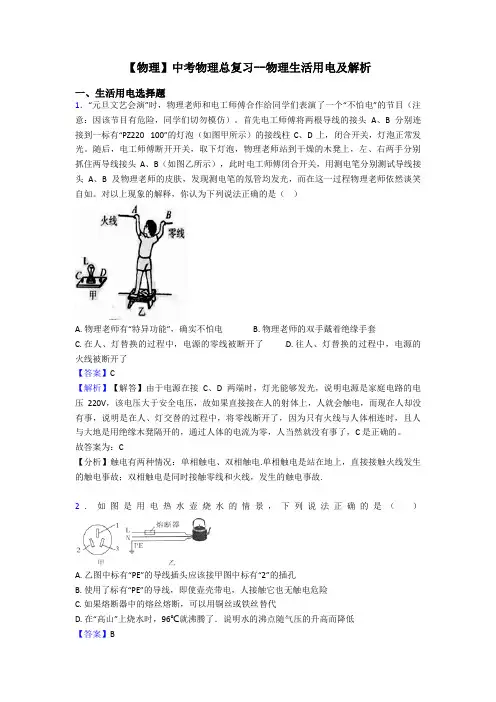

【物理】中考物理总复习--物理生活用电及解析

【物理】中考物理总复习--物理生活用电及解析

【物理】中考物理总复习--物理生活用电及解析

一、生活用电选择题

1．“元旦文艺会演”时，物理老师和电工师傅合作给同学们表演了一个“不怕电”的节目（注意：因该节目有危险，同学们切勿模仿）。首先电工师傅将两根导线的接头A、B分别连接到一标有“PZ220 100”的灯泡（如图甲所示）的接线柱C、D上，闭合开关，灯泡正常发光。随后，电工师傅断开开关，取下灯泡，物理老师站到干燥的木凳上，左、右两手分别抓住两导线接头A、B（如图乙所示），此时电工师傅闭合开关，用测电笔分别测试导线接头A、B及物理老师的皮肤，发现测电笔的氖管均发光，而在这一过程物理老师依然谈笑自如。对以上现象的解释，你认为下列说法正确的是（ ）

A. 物理老师有“特异功能”，确实不怕电 B. 物理老师的双手戴着绝缘手套

C. 在人、灯替换的过程中，电源的零线被断开了 D. 往人、灯替换的过程中，电源的火线被断开了

【答案】C

【解析】【解答】由于电源在接C、D两端时，灯光能够发光，说明电源是家庭电路的电压220V，该电压大于安全电压，故如果直接接在人的射体上，人就会触电，而现在人却没有事，说明是在人、灯交替的过程中，将零线断开了，因为只有火线与人体相连时，且人与大地是用绝缘木凳隔开的，通过人体的电流为零，人当然就没有事了，C是正确的。

故答案为：C

【分析】触电有两种情况：单相触电、双相触电.单相触电是站在地上，直接接触火线发生的触电事故；双相触电是同时接触零线和火线，发生的触电事故.

2．如图是用电热水壶烧水的情景，下列说法正确的是（ ）

A. 乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔

B. 使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险

C. 如果熔断器中的熔丝熔断，可以用铜丝或铁丝替代

D. 在“高山”上烧水时，96℃就沸腾了．说明水的沸点随气压的升高而降低

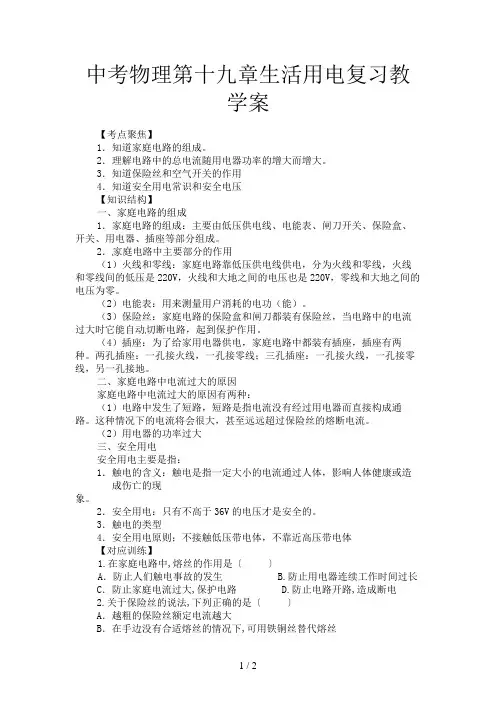

中考物理第十九章生活用电复习教学案
