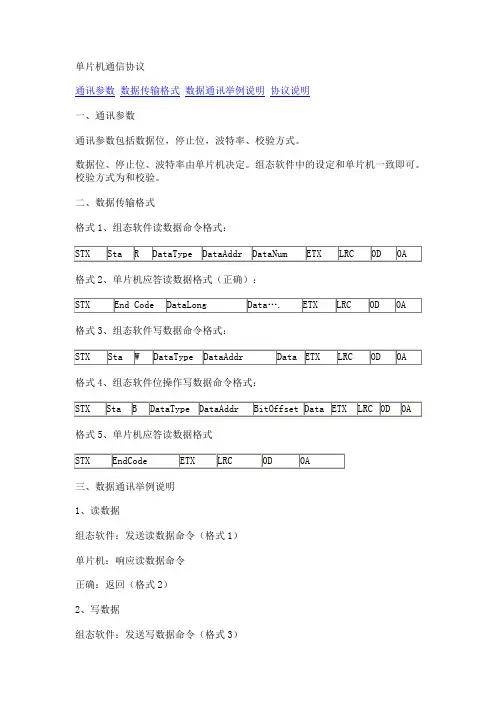

单片机协议
1. 简介
单片机协议是指用于单片机与外部设备进行通信和数据交换的一套规约和约定。在单片机系统中，为了实现与其他硬件或软件模块之间的通信，需要制定一种统一的协议，以确保数据的正确性和可靠性。本文将介绍常见的单片机协议及其特点，包括I2C、SPI和UART等。
2. I2C协议
2.1 概述
I2C（Inter-Integrated Circuit）是由飞利浦公司（Philips）开发的串行通信协议，用于在单片机和外部设备之间传输数据。I2C协议采用同步通信方式，使用两根线路（时钟线和数据线）进行通信。其中，时钟线由主设备控制，数据线用于双向传输数据。
2.2 特点
• 主从结构：I2C协议中设备分为主设备（Master）和从设备（Slave）。主设备负责发起和控制通信过程，从设备则按照主设备的指令进行响应。
• 多主设备：I2C协议支持多个主设备同时连接到同一条总线上，并通过仲裁机制解决冲突问题。这使得多个设备可以共享同一个总线，实现了设备间的灵活交互。 • 速率可变：I2C协议支持根据需要动态调整通信速率，最高可以达到400Kbps。
2.3 通信流程
I2C通信的基本流程如下：
1. 主设备发出起始信号（Start），指定通信的目标从设备和读写方向。
2. 主设备发送从设备地址，从设备根据接收到的地址进行匹配。
3. 从设备响应主设备，确认通信建立成功。
4. 主设备发送或接收数据，每一位数据都由从设备确认。
5. 主设备发出停止信号（Stop），终止通信。
3. SPI协议
3.1 概述
SPI（Serial Peripheral Interface）是一种全双工、同步、串行通信协议，常用于单片机与外设之间的快速数据传输。SPI协议通常由一个主设备（Master）和一个或多个从设备（Slave）组成，其中主设备负责控制通信过程。
3.2 特点
• 硬件控制：SPI协议通过引脚的硬件连接和信号控制实现通信，具有高速传输和实时性强的特点。 • 单主设备：SPI协议中只能有一个主设备，主设备发起通信，并负责时钟的控制和数据的传输。
• 高速传输：SPI协议的速度通常可以达到几百Kbps到几十Mbps，适用于要求高速数据传输的应用。
3.3 通信流程
SPI通信的基本流程如下：
1. 主设备发出片选信号（CS），选择要与之通信的从设备。
2. 主设备通过时钟线产生时钟脉冲，并同时发送和接收数据。
3. 主设备将要发送的数据发送到数据线上，从设备接收到数据。
4. 从设备将要发送的数据发送到数据线上，主设备接收到数据。
5. 通信完成后，主设备发出片选信号，释放所选择的从设备。
4. UART协议
4.1 概述
UART（Universal Asynchronous Receiver Transmitter）是一种异步串行通信协议，常用于单片机与计算机、手机等设备之间的数据传输。UART协议通过串行通信线路（数据线和控制线）实现数据的传输。 4.2 特点
• 简单性：UART协议的实现相对简单，适用于资源有限的嵌入式系统。
• 数据传输稳定：UART协议采用异步传输方式，可以实现较高的数据稳定性和抗干扰能力。
• 通信距离较短：由于UART协议使用的是串行通信线路，通信距离相对较短。
4.3 通信流程
UART通信的基本流程如下：
1. 发送端准备好要发送的数据，设置数据位数、波特率等参数。
2. 发送端发送起始位，
3. 发送端发送数据位（可选），
4. 发送端发送校验位（可选），
5. 发送端发送停止位，
6. 接收端接收数据并进行校验，校验通过则认为数据传输成功。
5. 总结
本文介绍了常见的单片机协议，包括I2C、SPI和UART。这些协议都具有不同的特点和适用场景，可以根据具体需求选择合适的协议。在进行单片机与外部设备的通信时，了解并正确使用协议是确保数据传输的正确性和可靠性的关键。希望本文对读者理解和应用单片机协议有所帮助。
