协议数据单元

协议数据单元

协议数据单元（Protocol Data Unit，PDU）是指在计算机网络通信中，不同层次的协议之间传递的数据单元。每个协议都定义了特定的PDU格式，用于在通信过程中进行数据传递和交互。

协议数据单元的长度可以根据不同的协议和需求而变化。对于传输层的协议，PDU通常称为包，对于网络层的协议，PDU通常称为数据报，而对于数据链路层的协议，PDU通常称为帧。

以传输层协议TCP为例，TCP的PDU被称为段（Segment）。一个TCP段由TCP头部和数据两部分组成。TCP头部包含源端口号、目的端口号、序列号、确认号、首部长度等字段，用于确保数据的可靠传输。数据部分则是要传输的实际数据。

在网络层协议中，常见的PDU是IP数据报（IP Datagram）。一个IP数据报由IP头部和数据部分组成。IP头部包含版本号、首部长度、目的IP地址、源IP地址等字段，用于确定数据的传输路径和目的地。数据部分则是上一层协议（如TCP或UDP）的PDU。

在物理层协议中，常见的PDU是帧（Frame）。一个帧由帧头部、数据和帧尾部组成。帧头部包含了MAC地址等控制信息，用于在物理媒体上进行数据传输。数据部分则是网络层协议的PDU。

不同层次的协议之间的PDU传递是通过协议栈（Protocol

Stack）来实现的。协议栈是一系列协议按照层次结构组织起来的，下层的协议将自己的PDU作为上层协议的数据部分进行传递。例如，应用层的数据将被传递给传输层，传输层将数据打包成TCP段，并将TCP段传递给网络层的IP协议。

协议数据单元的设计和格式取决于协议的具体需求和功能。不同的协议有不同的要求，例如有些协议需要保证数据的可靠传输，而有些协议则更注重数据传输的效率。因此，在设计和实现网络协议时，需要根据具体需求选择合适的PDU格式和传输策略。

总之，协议数据单元在计算机网络通信中起着重要的作用，它定义了不同层次的协议之间进行数据传递和交互的方式。通过合理设计和选择合适的PDU格式，可以实现高效、可靠的网络通信。

MBAP组成字节个数说明事物处理标识2可以理解为报⽂的序列号，⼀般每次通信后就要加1以区别不同的通信数据报⽂；由客户端⽣成；应答时复制该值协议标识200 00：表⽰ModbusTCP协议；由客户端⽣成；应答时复制该值长度2表⽰该字节后⾯的数据长度，单位为字节；单元标识符1设备地址；由客户端⽣成；应答时复制该值

MBAP地址 功能码 数据 CRC16校验Modbus RTU ⽆ 1字节 1字节 n字节 2字节Modbus TCP 7字节 ⽆ 1字节 n字节 ⽆

MBAP从机地址功能码寄存器地址寄存器个数CRCmodbus rtu发送010100 2300 17XX XXmodbus tcp发送00 01 00 0000 06 010100 2300 17 MBAP从机地址功能码返回字节数data1data2data3CRCmodbustcprtu协议1.ADUApplication Data Unit:应⽤数据单元；2.PDUProtocol Data Unit:协议数据单元；由功能码+数据组成。功能码是⼀个字节，数据长度不定，由具体功能码的具体功能决定。3.MBAP报⽂头，长度7个字节。 4.modbus tcp和modbus rtu协议格式modbus tcp数据帧(ADU)由MBAP+PDU组成；物理层为以太⽹接⼝。modbus rtu数据帧(ADU)由地址+PDU+校验组成；物理层为串⼝，RS232、RS422、RS485。modbus tcp 和modbus rtu数据帧中的PDU部分是相同的。 5.⽰例以下表格中的数据都是⼗六进制。1）01H-读线圈含义：读从机线圈寄存器，位操作，可读单个或者多个。返回数据中⼀个地址的数据为1位，data1的最低位代表最低地址的线圈状态。例：从机地址01，寄存区开始地址0x23,总共读取21个线圈： modbus rtu响应010103a5d418XX XXmodbus tcp响应00 01 00 0000 06 010103a5d418

IGMP协议

IGMP协议是一种基于IP协议的组播协议，它定义了用于在Internet上进行组播传输的支持协议。IGMP协议允许主机加入和离开一个组播组，以便接收该组的组播数据。

IGMP协议的全称是Internet Group Management

Protocol，它是一种通信协议，用于在Internet上进行组播传输。组播传输是一种数据传输方式，在这种方式下，一组数据同时可以被多个地址接收。组播传输在许多应用中都非常有用，比如视频会议和实时数据分发等。

IGMP协议是在不同计算机之间通信的IP网络中进行组播传输的重要协议之一。在IP网络中，IGMP协议负责协调主机的组播群体，确保组播数据能够从数据源传递到所有指定接收者，同时保证网络资源被合理利用。在本文中，我们将详细讨论IGMP协议的工作方式、协议数据单元、协议版本和应用领域等问题。

一、IGMP协议的工作方式

在IP网络中，组播传输需要一个有效的组播群组来工作。组播群组是由一个组播地址来定义的，这个地址分配给一个特定的IP多播地址。IGMP协议可以帮助确定哪个主机位于一个组播群体的成员，以便组播数据包来源发送组播数据包并控制它们的传递路由。

如果没有IGMP协议的支持，组播路由可能会向协议类型为多路广播的所有接口转发数据，尽管这些接口上没有主机加入组播群体。这将产生不必要的网络流量和负载，相应地消耗更多的网络资源。此外，如果没有IGMP协议的支持，多个接口所在的网络上可能会出现群体成员的不一致状态。

由此可见IGMP协议对组播传输的工作非常重要。在IGMP协议的支持下，主机可以向网络上发送特殊的IGMP包，以通知路由设备它们希望加入或离开组播群体。路由设备通过接收和处理这些IGMP包来维护组播群体和转发组播数据包。IGMP协议的工作方式为主机和路由设备间的通信建立了一套规范的协议内容。

二、IGMP协议的协议数据单元

IGMP协议的协议数据单元（Protocol Data Unit，PDU）是IGMP报文，如图1所示。IGMP包由一个固定的20字节的头部和由零个或多个组播地址组成的变长组列表组成。头部在足够小的情况下运行非常高效。

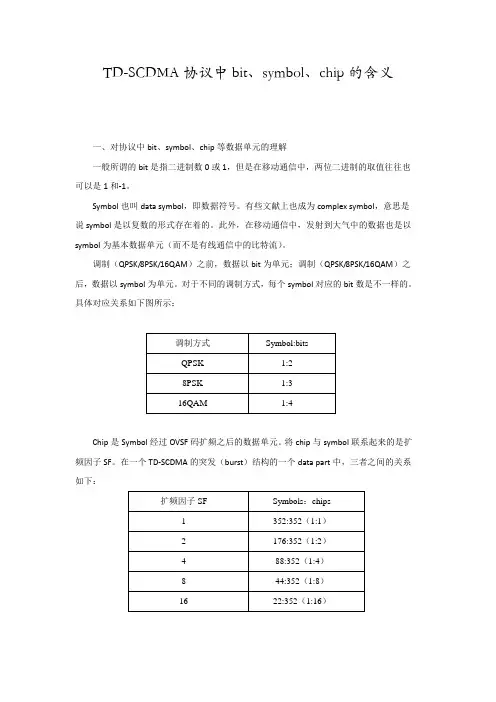

TD-SCDMA协议中bit、symbol、chip的含义

一、对协议中bit、symbol、chip等数据单元的理解

一般所谓的bit是指二进制数0或1，但是在移动通信中，两位二进制的取值往往也可以是1和-1。

Symbol也叫data symbol，即数据符号。有些文献上也成为complex symbol，意思是说symbol是以复数的形式存在着的。此外，在移动通信中，发射到大气中的数据也是以symbol为基本数据单元（而不是有线通信中的比特流）。

调制（QPSK/8PSK/16QAM）之前，数据以bit为单元；调制（QPSK/8PSK/16QAM）之后，数据以symbol为单元。对于不同的调制方式，每个symbol对应的bit数是不一样的。具体对应关系如下图所示：

调制方式 Symbol:bits

QPSK 1:2

8PSK 1:3

16QAM 1:4

Chip是Symbol经过OVSF码扩频之后的数据单元。将chip与symbol联系起来的是扩频因子SF。在一个TD-SCDMA的突发（burst）结构的一个data part中，三者之间的关系如下：

扩频因子SF Symbols：chips

1 352:352（1:1）

2 176:352（1:2）

4 88:352（1:4）

8 44:352（1:8）

16 22:352（1:16）

上面反映的是下图中红色区域所示数据部分的SF、symbol、chip之间的关系。

二、物理层信号处理三大步

Step1：对上层传来的transport block进行信道编码和服用，共计12个小步骤。第1步是CRC，第12步是物理信道映射。

Step2：扩频与扰码。经过物理层信道映射之后的数据以比特流的形式存在，对这些比特数据进行调制，将bit转为symbol；然后对symbol进行信道化操作，将symbol转为chip；最后对chip进行加扰，得到扩频和扰码之后的复值数据。简而言之，扩频与扰码要完成的功能就是对数据实现bit→symbol→chip的转换。
