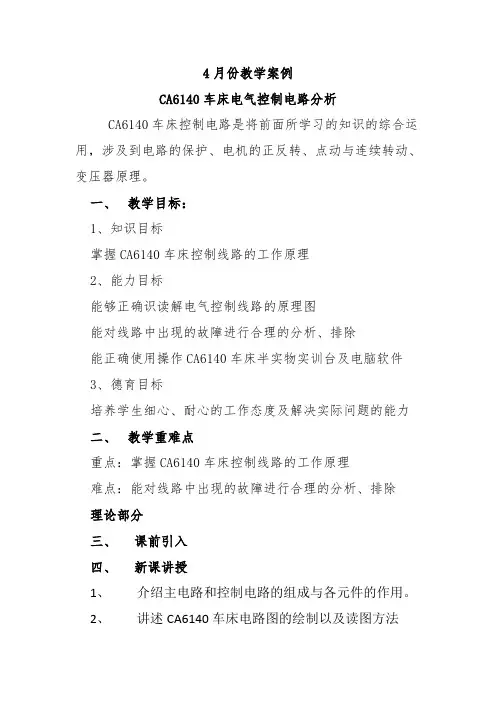

4月份教学案例
CA6140车床电气控制电路分析
CA6140车床控制电路是将前面所学习的知识的综合运用，涉及到电路的保护、电机的正反转、点动与连续转动、变压器原理。
一、教学目标：
1、知识目标
掌握CA6140车床控制线路的工作原理
2、能力目标
能够正确识读解电气控制线路的原理图
能对线路中出现的故障进行合理的分析、排除
能正确使用操作CA6140车床半实物实训台及电脑软件
3、德育目标
培养学生细心、耐心的工作态度及解决实际问题的能力
二、教学重难点
重点：掌握CA6140车床控制线路的工作原理
难点：能对线路中出现的故障进行合理的分析、排除
理论部分
三、课前引入
四、新课讲授
1、介绍主电路和控制电路的组成与各元件的作用。
2、讲述CA6140车床电路图的绘制以及读图方法
3、讲述CA6140车床电路图的主电路、控制电路、照
明电路等的工作原理。
实训部分
软件、硬件的操作
一、学习并掌握考核软件的使用
二、学习并掌握CA6140车床半实物车床的操作方式
三、学习并掌握CA6140车床半实物车床的检测方法
四、教师出考题，学生答题，老师巡回指导
注意事项
1、进行电路检测时必须断电测量
2、严格遵守实训室的安全规程
分组实训（两人一组）
小结
CA6140车床控制线路进行实操时，学生必须对其原理熟练掌握，并且对其正常工作状态十分熟悉，这样才能通过故障现象找到故障点。
所以在授课时就要加大对工作原理的讲解。
庄磊
2015年4月。
CA6140型车床电气控制电路分析一、普通车床的主要结构和运动形式车床是一种应用极为广泛的金属切削机床，主要用于加工各种回转表面（内外圆柱面、端面、成型回转面等），还可用于车削螺纹，并可用钻头。
铰刀等进行加工。
车床主要是由床身、主轴箱、进给箱、溜板箱、刀架、丝杠和尾架等部分组成。
图1所示为CA6140型普通车床的结构示意图。
1-主轴箱；2-刀架；3-尾座；4-床身；5、9-床腿；6-光杠；7-丝杠；8-溜板箱；10-进给箱；11-挂轮图1 CA6140型车床结构示意图CA6140普通车床型号的含义为：普通车床主要是由三个运动部分组成，一是卡盘带着工件的旋转运动，也就是车床主轴的运动。
车床根据工件的材料性质、车刀材料及几何形式、工件直径、加工方式及冷却的条件不同，要求主轴由不同的切削速度。
主轴运动是由主轴电动机经传输带传递到主轴变速箱来带动主轴旋转，而主轴变速箱则用于调节主轴的转速。
二是溜板箱带着刀架的直线运动，称为进给运动。
溜板箱把丝杠或光杆的运动传递给刀架部分，变换溜板箱外置的手柄位置，经刀架部分使车刀做纵向或横向进给。
三是刀架的快速移动和工件的夹紧和放松，称为车床的辅助运动。
尾座的移动和工件的装卸都是由人力操作，车床工作时大部分功率消耗在主轴运动上。
二、车床的电力拖动形式及控制要求车床的主轴一般只需要单向运转，只有在加工螺纹时要退刀，需要主轴反转。
根据加工工艺的要求，主轴应能够在相当宽的范围内进行调速，CA6140型车床的主轴正转速度有24种（10~1 400r/min），反转速度有12种（14~1 580r/min）。
CA6140型普通车床对电力拖动及其控制有以下要求：1主轴电动机从经济性、可靠性考虑，一般选用三相笼型异步电动机，不进行电气调速。
2主轴电动机的起动、停止采用按钮操作，一般普通车床上的三相异步电动机均采用直接起动。
停止采用机械制动。
3刀架移动和主轴转动有固定的比例关系，以满足对螺纹的加工需要。
