4《建筑设备监控系统设备安装检验批质量验收记录》表格示例及填写说明

建筑工程检验批质量验收记录表填写方法及范例【最新版】建筑工程检验批质量验收记录表填写方法及范例一、表的名称及编号检验批验收表为GB50300-2001 附录D.0.1。

检验批由监理工程师或建设单位项目技术负责人组织项目专业质量检查员等进行验收，表的名称应在制订专用表格时就印好，前边的印上分项工程的名称。

表的名称下边注上“质量验收规范的编号”。

检验批表的编号按全部施工质量验收规范系列的分部工程、子分部工程统一为8 位数的数码编号，写在表的右上角，前6 位数字均印在表上，后留两个“□”,检查验收时填写检验批的顺序号。

其编号规则为: 前边二个数字是分部工程的代码，01-09。

地基与基础为01，主体结构为02，建筑装饰装修为03，建筑屋面为04，建筑给水排水及采暖为05，建筑电气为06，智能建筑为07，通风与空调为08，电梯为09。

第3、4 位数字是子分部工程的代码。

第5、6 位数字是分项工程的代码。

其顺序号见 GB50300-2001 附录 B，表 B.0.1，建筑工程分部(子分部)、分项工程划分表。

第 7、8 位数字是各分项工程检验批验收的顺序号。

由于在大量高层或超高层建筑中，同一个分项工程会有很多检验批的数量，故留了2 位数的空位置。

如地基与基础分部工程，无支护土方子分部工程，土方开挖分项工程，其检验批表的编号为010101□□，第一检验批为010101□0□1 。

还需要说明的是，有些子分部工程中有些项目可能在两个分部工程中出现。

这就要在同一个表上编2 个分部工程及相应子分部工程的编号:如钢筋分项工程在地基与基础和主体结构中都有，钢筋分项工程检验批的表编号为:010602□□、020102□□有些分项工程可能在几个子分部工程中出现，这就应在同一个检验批表上编几个子分部工程及子分部工程的编号。

如建筑电气的接地装置安装，在室外电气、变配电室、备用和不同断电源安装及防雷接地安装等子分部工程中都有。

其编号为:060109□□060206□□ 060608□□ 060701□□4行编号中的第5、6 位数字的分别是:第一行09 是室外电气子分部工程的第9 个分项工程，第二行的06 是变配电室子分部的第6 个分项工程，其余类推。

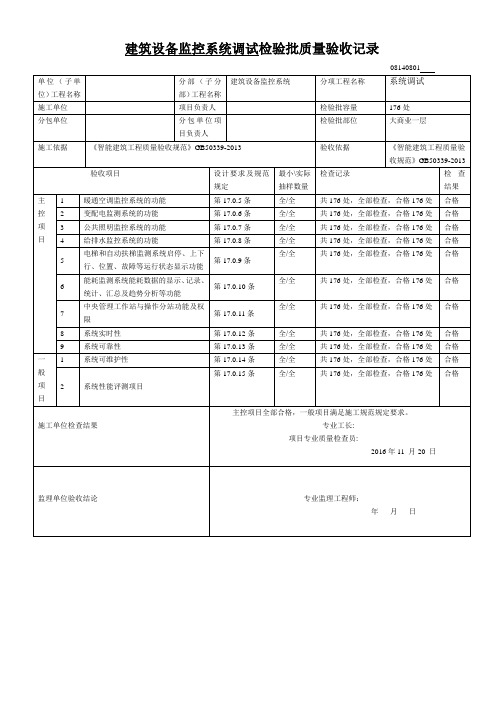

建筑设备监控系统调试检验批质量验收记录建筑设备监控系统调试检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《智能建筑工程质量验收规范》GB50339-2013。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按系统、区域等划分检验批。

三、GB50339-2013规范摘要17.0.5 暖通空调监控系统的功能检测应符合下列规定：1 检测内容应按设计要求确定。

2 冷热源的监测参数应全部检测：空调、新风机组的监测参数应按总数的20%抽检，且不应少于5台，不足5台时应全部检测；各种类型传感器，执行器应按10%抽检，且不应少于5只，不足5只时应全部检测。

3 抽检结果全部符合设计要求的应判定为合格。

17.0.6 变配电监测系统的功能检测应符合下列规定：1 检测内容应按设计要求确定。

2 对高低压配电柜的运行状态、变压器的温度、储油罐的液位，各种备用电源的工作状态和联锁控制功能等应全部检测，各种电气参数检测数最应按每类参数抽20%，且数量不应少于20点，数量少于20点时应全部检测。

3 抽检结果全部符合设计要求的应判定为合格。

17.0.7 公共照明监控系统的功能检测应符合下列规定：1 检测内容应按设计要求确定。

2 应按照明回路总数的10%抽检，数量不应少于10路，总数少于10路时应全部检测。

3 抽检结果全部符合设计要求的应判定为合格。

17.0.8 给排水监控系统的功能检测应符合下列规定：1 检测内容应按设计要求确定。

2 给水和中水监控系测应全部检测；排水监控系统应抽检50%，且不得少于5套，总数少于5套时应全部检测。

3 抽检结果全部符合设计要求的应判定为合格。

17.0.9 电梯和自动扶梯监测系统应检测启停、上下行、位置、故障等运行状态显示功能。

检测结果符合设计要求的应判定为合格。

17.0.10 能耗检测系统应检测能耗数据的显示、记录、统计、汇总及趋势分析等功能。

设备安装验收报告表格版
1. 前言
该文档为设备安装验收报告的表格版，用于记录设备安装工作的验收情况。

以下是对表格中各项内容的解释和说明。

2. 验收信息
3. 填写说明
验收项目
在表格中，填写各个具体的验收项目，例如设备的安装位置、
供电情况、接口连接、设备固定稳定性等。

根据实际情况逐项填写。

是否合格
填写对应验收项目的验收结果，可以选择“合格”或“不合格”。

备注
如果对某项验收项目有任何特殊情况或需要补充说明的地方，
可以在备注栏中填写相应内容。

4. 填写示例
以下是一个设备安装验收报告表格版的填写示例：
5. 结论
根据上表中的填写内容，设备的安装验收结果为合格。

设备已经安装完毕，并且全部功能正常，达到了预期的验收标准。

6. 签署
验收人员和安装人员在文档末尾签署，表示对本次设备安装验收结果的确认。

验收人员签名：_____________________
安装人员签名：_____________________
以上是设备安装验收报告表格版的内容，详细记录了设备安装工作的验收情况。

填写完整并经过相关人员签署后，保留文档作为安装工作的记录和凭证。

建筑设备监控系统现场设备安装及检测检验批质量验收记录
(GB50339-2003)编号：070311
□□
工程名称分项工程名称项目经理
施工单位验收部位
施工执行标准专业工长
名称及编号(施工员 )
分包单位分包项目经理施工班组长质量验收规范的规定施工单位自检记录监理 (建设 )单位验收记录
主
控
项
目
1 现场设备安装质量检查6.3.17条
一 6.3.18
条
2 现场设备性能检测
般
3 现场配置和运行情况评测6.3.19条
项
目
施工操作依据
质量检查记录施工单位检查
结果评定项目专业质
量检查员(签名 )：项目专业
技术负责人(签名 )：
年月日
监理（建设）
专业监理工程师(签名 )：
单位验收结论
（建设单位项目专业技术负责人）
年月日
注：本表由施工项目专业质量检查员填写；专业监理工程师( 建设单位项目专业技术负责人) 组织项目专业
质量 ( 技术 ) 负责人等进行验收；质量检查记录( 检测报告、质量证明文件) 填写在表 D.0.1 的附件表中。

3。

建筑设备监控系统调试检验批质量验收记录验收项目：建筑设备监控系统调试验收时间：xxxx年xx月xx日验收地点：xxxx工地一、项目概述二、质量验收过程及结果1.准备工作a.检查调试人员的证件，确保其具备相关资质和经验。

b.检查设备监控系统调试所需的材料和工具是否准备齐全。

c.进行动火作业许可的审批和通知。

2.系统调试过程a.调试人员按照系统调试方案进行工作，并遵循相应的安全操作规程。

b.进行设备的接地和电气连接检查。

c.根据监控系统的设计要求，设置和调试系统的参数。

d.测试各个传感器和执行器的功能和准确性。

e.验证系统的遥控和中控功能。

f.对系统进行多功能测试，包括报警功能、故障排查和恢复功能等。

g.检查系统的数据采集和存储功能的可靠性，并进行模拟测试。

3.质量验收结果a.系统调试人员按照相关标准和规定进行工作，所有调试工作按照计划进行。

b.系统的接地和电气连接符合安全操作要求，无安全隐患。

c.各个传感器和执行器的功能正常，准确度符合要求。

d.系统的遥控和中控功能正常，并能正确响应指令。

e.系统的报警功能、故障排查和恢复功能可靠。

f.系统的数据采集和存储功能业务符合要求，并能够进行模拟测试的成功。

g.调试过程中未发生意外事故，工地安全无隐患。

三、存在问题及改进措施1.在调试过程中，发现部分传感器的准确度不达标，需要进行更换和重新调试。

2.部分报警功能响应不及时，需要优化系统的报警设置和逻辑。

3.部分设备的遥控和中控功能存在延迟，需要进一步调试和优化。

改进措施：1.更换不准确的传感器，并重新进行准确度校验。

2.对系统的报警设置和逻辑进行优化和调整。

3.进一步调试和优化设备的遥控和中控功能。

四、参与人员1. 验收人员：xxx2. 建设单位代表：xxx3. 总包方代表：xxx4. 设备监控系统调试人员：xxx五、结论根据本次建筑设备监控系统调试检验批质量验收过程及结果，现场的调试工作符合相关标准和规定，并能够正常运行。

注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《智能建筑工程施工规范》GB50606-2010。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按系统、区域等划分检验批。

三、GB50606-2010规范摘要主控项目3.5.1 材料、器具、设备进场质量检测应符合下列规定：1 需要进行质量检查的产品应包括智能建筑工程各子系统中使用的材料、硬件设备、软件产品和工程中应用的各种系统接口；列入中华人民共和国实施强制性产品认证的产品目录或实施生产许可证和上网许可证管理的产品应进行产品质量检查，未列入的产品也应按规定程序通过产品质量检测后方可使用。

2 材料及主要设备的检测应符合下列规定：1）按照合同文件和工程设计文件进行的进场验收，应有书面记录和参加人签字，并应经监理工程师或建设单位验收人员确认；2）应对材料、设备的外观、规格、型号、数量及产地等进行检查复核；3）主要设备、材料应有生产厂家的质量合格证明文件及性能的检测报告。

3 设备及材料的质量检查应包括安全性、可靠性及电磁兼容性等项目，并应由生产厂家出具相应检测报告。

12.1.1 材料、设备准备除应符合现行国家标准《智能建筑工程质量验收规范》GB50339和本规范第3.3.2条的规定外，尚应符合下列规定：1 电动阀的型号、材质应符合设计要求，经抽样实验阀体强度、阀芯泄漏应满足产品说明规定。

2 电动阀的驱动器输入电压、输出信号和接线方式应符合设计要求和产品说明书的规定。

3 电动阀门的驱动器行程、压力和最大关闭力应符合设计要求和产品说明书的规定，必要时宜由第三方检测机构进行检测。

4 温度、压力、流量、电量等计量器具（仪表）应按相关规定进行校验，必要时宜由第三方检测机构进行检测。

12.3.1 主控项目应符合下列规定：1 传感器的安装需进行焊接时，应符合现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB50236的有关规定。

监控系统调试检验批质量验收记录一、项目概况项目名称：监控系统调试检验批质量验收项目编号：XXX-XXX-XXX验收日期：XXXX年XX月XX日验收单位：XXXX公司二、项目背景本次验收项目为监控系统调试检验批质量验收，旨在评估监控系统的正常运行情况，确保其能够满足设计要求并提供有效的安全保护措施。

三、验收标准1.监控系统安装调试符合相关技术规范和设计要求；2.监控系统硬件设备能够正常运行并提供稳定的视频信号；3.监控系统软件能够实现各项功能要求，并能与其他设备进行有效地联动操作；4.监控系统图像清晰，无丢失、模糊、干扰等问题；5.监控系统数据存储完整、可靠，能够满足长期储存的需求；6.监控系统报警功能可靠，能够及时发现和报警异常情况；7.监控系统电源供应稳定，能够正常工作。

四、验收内容1.检验监控系统硬件设备的安装调试情况，包括主机、监控摄像头、显示器等设备的安装位置、连接线路、能源供应等；2.检查监控系统软件的安装情况，包括系统是否能够启动、各项功能是否正常等；3.进行图像质量检验，评估监控系统画面的清晰度、色彩还原度等；4.测试报警功能，模拟异常情况触发报警，检查系统是否能够及时响应并进行报警；5.检查数据存储功能，确认监控系统能够将数据存储到指定位置并确保数据的完整性；6.检查电源供应情况，确保监控系统的稳定运行。

五、检验结果1.监控系统硬件设备安装调试合格，各项参数符合设计要求；2.监控系统软件安装正常，各项功能齐全并正常运行；3.图像质量良好，清晰度高，色彩还原度较好；4.报警功能可靠，能够及时发现和报警异常情况；5.数据存储功能正常，存储位置准确，数据完整可靠；6.电源供应稳定，能够满足监控系统正常工作的需求。

六、验收结论经过检验，本次监控系统调试检验批质量验收合格。

监控系统安装调试符合相关技术规范和设计要求，功能正常，能够提供有效的安全保护措施。

七、建议及意见在验收过程中，未发现明显的问题或缺陷。
