第九章泄水建筑物下游水流衔接与消能本章要求掌握底流式衔接与消能的水力计算思路、步骤；计算收缩断面水深h c及其共轭水深h c〃，判断水跃衔接形式，计算消力池池深S、池长L k。
理解坎式消力池及挑流消能的水力计算原理和方法。

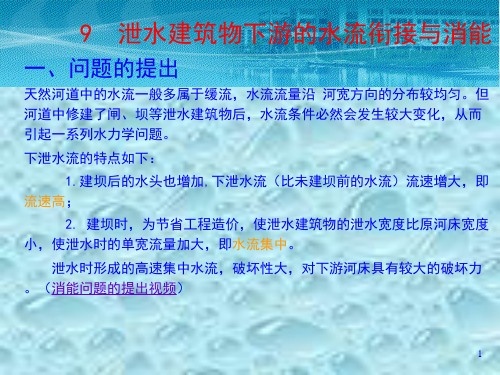

为了控制、利用水流，在河、渠中修建了堰、闸、跌坎等泄水建筑物，泄水建筑物的泄流宽度一般都小于原河渠宽度，使建筑物上游水位升高，因此经建筑物下泄的水流，大都具有较大的动能，特别是对于上游为高水头的泄流建筑物来说，下泄水流的流速可达每秒几十米，若不采取有效工程措施消除下泄水流能量，会冲刷紧接泄水建筑物的河槽，危及建筑物的安全。
如瑞士某大坝，上、下游水位差5m，河床冲刷深度却达12m。
所以，需在泄水建筑物下游设置消能工程，以消除下泄水流能量，保护建筑物的安全。
目前，实际工程中常采用的水流衔接与消能形式主要有三种。
1、底流式衔接与消能水流自闸、坝下泄时，势能逐渐转化为动能，流速增大，水深减小，到达C-C断面，水深最小，称该断面为收缩断面，其水深以h c表示，h c一般都小于临界水深，水流属于急流，而下游河渠中的水深h t常大于临界水深，属于缓流。
由急流向缓流过渡，必然要发生水跃，如图9-1a所示。
底流式衔接与消能就是在建筑物下游修建消力池（即水池图9-1b、c），控制水跃在消力池内发生，利用水跃消能（可消耗大部分下泄水流能量），同时可以减小急流范围，使水流安全地与下游缓流衔接。
在这种衔接与消能过程中，因为水流主流靠近河床底部，因此称这种衔接消能为底流式衔接与消能。
底流式衔接与消能多用于中、低水头及下游地质条件较差的泄水建筑物的消能。
图9-12、挑流式衔接与消能这种消能方式是利用在泄水建筑物末端修建的反弧坎，将下泄的水流挑离建筑物，使之落入下游较远的河道中，如图9-2所示。
挑射的水流在空中受到空气阻力，水舌扩散，消耗一部分能量。
落入下游水流中后，与下游水体碰撞，产生剧烈的混掺紊动，又消耗大量的能量，从而达到消能目的。
第九章泄水建筑物下游的水流衔接与消能第一节泄水建筑物下游的水流衔接一、泄水建筑物下游的水流特征泄水建筑群下游水力设计的主要任务是，选择及计算适当的消能措施，在较短的距离内消除余能,并使收缩断面的高速集中水流，安全地转变为下游的正常缓流，保证建筑物的安全．二、泄水建筑物下游水流衔接与消能的主要形式1。
底流式消能:下游采取工程措施，控制水跃发生的位置，通过水跃的表面旋滚和强烈的紊动达到消能的目的．2．挑流式消能:利用下泄水流的动能,将水流挑射至远离建筑物的下游,使下落水舌对河床的冲刷不会危及建筑物的安全,余能一部分在空中消散,大部分在水舌落入下游河道后消除.3。
面流式消能:采取一定的工程措施，将下泄的高速水流导向下游水流的表面。
通过水舌扩散、流速分布的调整及底部旋滚与主流的相互作用消除余能。
此外，可将几种消能方式集合起来，如消能戽就是一种底流和面流结合应用的消能方式.第二节底流式衔接与消能一般的水闸、中小型溢流坝或地质条件较差的各类泄水建筑物,多采用底流式消能。
底流式消能的水力计算:下游的水流衔接形式（即水跃发生的位置），确定必要的工程措施.一、泄水建筑物下游收缩断面水深的计算列坝前断面0－０及收缩断面c －ｃ的能量方程：g V h H P E c c c 2)(20`0ςα++=+=, 令流速系数ςαϕ+=c 1,则：2202ϕg Vh E c c +=即:22202ϕc c gA Q h E +=， 对矩形断面:22202ϕc c gh q h E +=由于上述方程是一元三次方程，一般需用试算法求解， 矩形断面也可迭代法求解:)(2)(022)1(i c i c h E g q h -=+ϕ，初始收缩断面水深取０. 矩形断面时，跃后水深：]1)(81[2)181(2332-+=-+=''c k c cc c h h h gh q h h 二、泄水建筑物下游水跃衔接形式及其对消能的影响1。
第九章泄水建筑物下游水流的衔接与消能9-1 概述一、泄水建筑物下游的水流特征为控制水流，合理开发利用水资源等目的，在河，渠上修建水闸，堰等建筑物。
修建后，往往改变水流的特征，抬高上游水位，下泄水流具有较高的速度，动能大，但由于建筑物缩了河道，增大，能量集中的总流，而下游一般为缓流，存在两种流态如何衔接，如果处理不当将会带来严重后果。
因此，必须对泄水建筑物下游水流的衔接进行判断和处理，选择适当的消能方式。
在下游较短距离内消除余能。
下游水流衔接与消能的方式。
衔接小的措施有多种，常见的为：1、底流式衔接消能当水流从急流向缓流过渡时，产生水跃，产生的表面旋滚和强烈的紊动消除大量的余能，使速度急剧下降，与下游水流能良好的衔接，由于余流在底部。
2、挑流式衔接与消能利用建筑物末端的跃坎，利用高进下泄水流的动能，将水流挑射到远离建筑物的下游河床中，与下设水衔接。
消能分为三个部分，坝面摩擦——空中扩散——水垫。
适用于中高水头，q 大，下游基岩完整坚硬。
3. 面流式衔接与消能利用建筑物末端的坎，将高速水流送入下游河道的水流表层，坎后形成尺度很大的底部漩滚，将主流与河床隔开。
另外，戽流式消能，孔板式消能，竖井涡流式消能，数轴式效能。
以上几种是由三种基本消能型式的结合或发展。
ξ9-2 底流式衔接与消能一、底流式衔接型式在泄水建筑物下游的水流一般为急流，存在一个收缩断面，水深为最小，为h c 。
且一般h c < h k ,则根据下游河道水深h t 与h c"的相对大小，水流存在有三种水跃型式产生。
(h c "= h t ) 临界式水跃 h c">h t运驱式水跃h c "<h t 淹没式水跃 三种水跃型式，运驱式对工程最不利，因其 急流段长，加固河段长，工程量大。
临界式水跃位置不稳定。
一般采用稍有淹没式水跃进行消能较理想。
二、下游水流衔接形式判断及h c 的计算。
