HBM应变片安装步骤及其部分说明——威斯特（广东）传感器仪表有限公司一、安装步骤：1.准备应变计（棉签清洗，一个棉签只能进入清洗剂一次）①清洗焊接端子：将焊接端子剪下来，镊子夹取，棉签清洗；②清洗应变计：镊子夹取，棉签清洗，正反面。

③最后得到的应变计与焊盘一起的结构，用胶带粘结在一起，且胶带一段较多，用于后面安装应变计时定位。

2 测量点准备（RMS1清洗，一个纤维垫只能进入清洗剂一次）①清洁粘结区域：纤维垫缠绕到镊子上，进行清洗；②表面粗糙化：颗粒度220的纱布打磨，之前的除油脂防止粗糙化是进入金属内部。

圆周运动打磨；③再次清洗粘结区域；④划线定位：用没有笔油的圆珠笔画出清洗课件的十字线条（若有残油必须再次清洁）。

3 用Z70进行应变计的安装①取出第一步准备好的应变计，移到测试点，对其十字，将边缘的胶带粘结，然后翻开；②用Z70一滴，滴于粘结处，聚四氟乙烯带将其分散开来，用四氟乙烯薄膜盖（防止将手与粘结区域粘结在一起）于应变计上，迅速用拇指按压1分钟左右（压力需持续不断）。

③用聚聚四氟乙烯膜放在粘结区域，然后用拇指按压，出去剩余的粘结剂。

④检查粘结效果：应变计下方粘合剂颜色一致，边缘完全嵌入粘合剂。

4 焊接测量导线①应变计引线折弯，防止额外应力，焊接到焊接端子上一步到位。

②焊接导线：将导线焊接到焊接端子上。

（用到松香，需用纤维垫蘸取清洁剂进行清洁松香）5安装导线与测量①调出X60，粉末与液体混合。

②测量应变计电阻，与应变计与被测对象之间的电阻（要大于M欧姆）。

二部分说明1 Z70介绍：单组冷固化粘合剂，空气湿度范围（40%-70%）。

正常温度即可粘结，温度非常低不行，空气湿度<40%,表面将起酸反应。

2 X60：双组份粘合剂。

A：粉末；B：液体；3 AK22:有强烈粘性的腻子。

AK22 耐用,有强烈粘性的腻子,几乎可以应用于任何材料。

只有在巨大的加速度情况下 (例如,撞击或高速旋转) AK22 才可能移动。

力源信息hbm概念
在测量和测试领域，HBM 通常指的是Hottinger Baldwin Messtechnik GmbH（霍廷格·鲍德温·测量技术有限公司），是一家德国公司，专注于提供测量和测试解决方案。

HBM 是一家全球领先的测量技术公司，其产品和服务广泛应用于各种行业，包括工程、研发、生产和测试。

HBM 的产品范围涵盖了各种传感器、测量仪器、数据采集系统和软件工具，用于测量和记录物理量，如力、压力、扭矩、振动、温度等。

其中，力源信息（Force Measurement）是HBM 领域中的一个关键概念。

力源信息（Force Measurement）：
力源信息涉及测量和分析与力相关的物理量，其中最常见的是测量力的大小、方向和分布。

在工程、研发和质量控制中，对力的准确测量是至关重要的，因为力是许多系统和结构的基本参数之一。

HBM 提供各种先进的力传感器和测量系统，用于在各种应用中进行力的准确测量。

这些传感器可以应用于静态和动态测量，涵盖了从微小力到极大力的范围。

力源信息的应用领域包括材料测试、结构分析、汽车工程、航空航天、医疗设备等。

总体而言，力源信息是测量技术中的一个关键概念，涉及力的准确测量以及与力相关的其他物理量的测量和分析。

HBM 作为力源信息领域的领先提供商，在这一领域提供了广泛的产品和解决方案。

HBM测试方法范文HBM（Human Body Model）测试方法是一种常见的电静电放电（ESD）测试方法，用于评估电子元件对人体静电放电的敏感性。

HBM测试方法通过模拟人体静电放电事件，检测元件是否能够在人体静电放电时正常工作。

下面将详细介绍HBM测试方法的原理、测试流程和相关注意事项。

HBM测试方法基于以下原理：在日常生活中，人体会因为摩擦或触碰带有静电的物体而带有静电电荷。

当人体接触到电子元件时，这些静电电荷会通过人体导电路径放电到地面或其他导体上。

HBM测试方法通过人体模型和一个高阻抗的电源来模拟这种静电放电过程。

1.准备测试设备和元件：需要一个HBM测试仪和待测试的电子元件。

元件要求无焊接和其他电路连接，保持与环境绝缘。

2.设置HBM测试仪：根据测试需求设置测试仪的电源电压、电流限制和测试时间等参数。

3.连接测试设备：将待测试元件与HBM测试仪连接，确保电路正常连接。

4.静电放电：将人体模型靠近元件，人体模型上电极与元件的引脚接触，进行放电操作。

HBM测试仪将对元件进行监测，并记录放电事件的发生时间、幅度和持续时间等信息。

5.数据分析和结果判定：根据测试仪器提供的数据和规范要求，分析元件的静电放电敏感性，并判定元件是否符合相关标准。

在进行HBM测试时，需要注意以下事项：1.根据测试规范选择适当的测试设备和参数。

不同行业和应用有不同的HBM测试要求，如工业类和汽车类产品的测试要求可能不同。

2.确保测试环境的静电控制。

HBM测试对环境的静电干扰非常敏感，测试环境应有良好的地静电防护，并尽量减少物体的静电积累。

3.确保测试设备的电气连接正常。

元件与测试仪的电路连接要良好，电气接触要可靠，避免因为接触不良而导致测试结果不准确。

4.在测试过程中避免机械振动或冲击，以免对测试结果产生干扰。

5.HBM测试仅能测试电子元件在静电放电事件下的性能，对于其他类型的ESD事件，如电互感放电（TLP）或金属静电放电（MMB）等，需要采用其他测试方法。

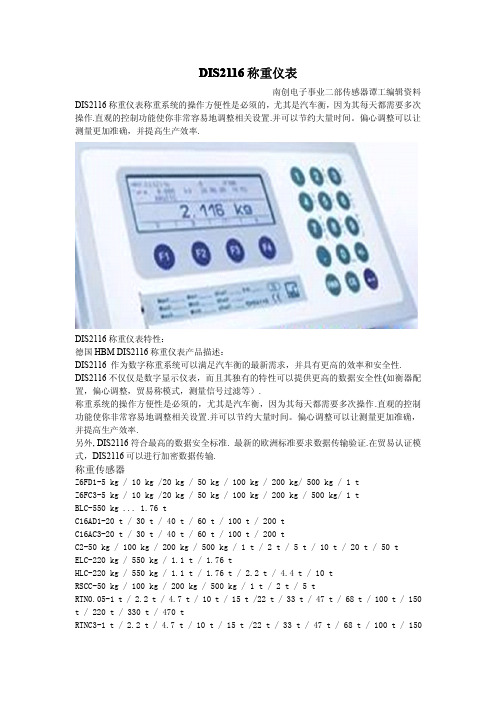

DIS2116称重仪表南创电子事业二部传感器谭工编辑资料DIS2116称重仪表称重系统的操作方便性是必须的，尤其是汽车衡，因为其每天都需要多次操作.直观的控制功能使你非常容易地调整相关设置.并可以节约大量时间。
