毕业设计论文设计/论文题目：2FSK数字调制通信系统的毕业设计班级：姓名：指导老师：完成时间： 2009.122FSK数字调制通信系统的设计摘要调制解调器是通信系统中的关键设备，其性能的好坏直接关系到整个系统的性能。
本次设计的FSK调制系统具有抗干扰、抗噪声、抗衰减性能较强、技术复杂程度比较低、成本低等诸多优点，因而广泛应用与实际电路中。
在中低速数据传输通信系统中得到了较为广泛的应用。
此外，许多集成芯片里也用到了FSK调制技术。
本次设计的FSK电路可广泛用于计算机网络、办公自动化、远程自控系统及移频通信中。
现代通信系统要求通信距离远、通信容量大、传输质量好。
作为其关键技术之一的调制解调技术一直是人们研究的一个重要方向。
从最早的模拟调幅调频技术的日臻完善,到现在数字调制技术的广泛运用,使得信息的传输更为有效和可靠.。
采用FSK调制方式的主要优点是：①无需载波恢复，大大降低了系统复杂度。
②对幅度的非线性抗干扰能力强。
因为FSK信号为恒包络信号，其信息完全包含在信号的过零点上，所以比起调幅信号，其对幅度非线性抗干扰能力要强。
③调制解调易用软硬件实现，简单易懂。
关键字： VHDL语言；2FSK调制；2FSK解调；MFSK调制2FSK Digital modems Communication System DesignSummaryModem is the key equipment of communications system; its performance will have a direct effect on the performance of the whole system. The design of the FSK modulation system has advantages such as anti-jamming, anti-noise, high-attenuation performance, relatively low technical complexity and low cost, thus widely applying in actual circuit. It has been more widely used in the low-speed data transmission communication system. In addition, many integrated chip also used the FSK modulation technique.The design of the FSK circuit can be widely used in computer networking, office automation, remote-controlled system and the frequency shift in communication. Modern communication systems require far distance communications, telecommunications capacity, and transmission quality. As one of the key technologies of its modem technology has always been an important researching direction of people. From the earliest AM FM analog technology improving, and now digital modulation of the extensive use of technology, making the transmission of information more effective and reliable. The main advantages of using FSK modulation are: ①without carrier recovery, significantly reducing system complexity. ② strong anti-interference capability on the rate of non-linear. Because the FSK signals are constant envelope signals, the information are totally included in the over 0.1 signal point, rather than AM signals, having stronger anti-interference capability on the rate of non-linear. ③ modem is easy to achieve by using software and easy-to-understand.Key word: VHDL Language；The 2FSK make；The 2FSK solution adjust；The MFSK make绪论如今社会通信技术的发展速度可谓日新月异，计算机的出现在现代通信技术的各种媒体中占有独特的地位，计算机在当今社会的众多领域里不仅为各种信息处理设备被使用，而且它与通信向结合，使电信业务更加丰富。
目录1 课设设计要求 (2)1.1 题目的意义 (2)1.2 设计要求 (2)2 FSK设计原理和方案 (3)2.1 FSK的调制 (3)2.1.1 直接调频法 (3)2.1.2 频率键控法 (3)2.1.3 基于FPGA的FSK调制方案 (4)2.2 FSK的解调 (4)2.2.1 同步（相干）解调法 (5)2.2.2 FSK滤波非相干解调法 (5)2.2.3 基于FPGA的FSK解调方案 (6)3 FSK设计的程序与仿真 (7)3.1 FSK基于HDL语言调制 (7)3.1.1 FSK调制程序 (7)3.1.2 FSK调制仿真 (9)3.1.3FSK调制电路 (10)3.2 FSK基于VHDL语言解调 (11)3.2.1 FSK解调程序 (11)3.2.2FSK解调仿真 (13)3.2.3 FSK解调电路 (13)4心得体会 (14)参考文献 (15)1 课设设计要求1.1 题目的意义数字调制技术是现代通信的一个重要内容，在数字通信系统中由于数字信号具有丰富的低频成份，不宜进行无线传输或长距离电缆传输，因而需要将基带信号进行数字调制(Digital Modulation)。
数字调制同时也是数字信号频分复用的基本技术。
数字调制与模拟调制都属于正弦波调制，但是，数字调制是调制信号为数字型的正弦波调制,因而数字调制具有自身的特点一般说来数字调制技术分为两种类型：一是把数字基带信号当作模拟信号的特殊情况来处理；二是利用数字信号的离散取值去键控载波，从而实现数字调制。
后一种方法通常称为键控法。
例如可以对载波的振幅、频率及相位进行键控，便可获得振幅键控(ASK)、移频键控(FSK)、相移键控(PSK)等调制方式。
移频键控(FSK)是数字信息传输中使用较早的一种调制形式，它由于其抗干扰及衰落性较好且技术容易实现，因而在集散式工业控制系统中被广泛采用。
以往的键控移频调制解调器采用“定功能集成电路+连线”式设计；集成块多，连线复杂，容易出错，且体积较大，本设计采用Lattice公司的FPGA芯片，有效地缩小了系统的体积，降低了成本，增加了可靠性，同时系统采用VHDL语言进行设计，具有良好的可移植性及产品升级的系统性。

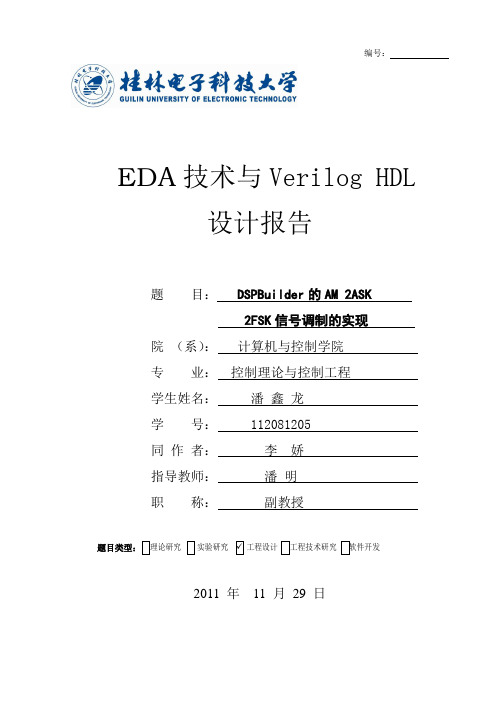

编号：EDA技术与Verilog HDL设计报告题目：DSPBuilder的AM 2ASK2FSK信号调制的实现院（系）：计算机与控制学院专业：控制理论与控制工程学生姓名：潘鑫龙学号：112081205同作者：李娇指导教师：潘明职称：副教授实验研究✓工程设计软件开发2011 年11 月29 日摘要（内容采用小四号宋体）AM幅度调制信号发生器的设计是基于双DDS信号发生器以及乘法器混频的设计。
本设计采用从Quatuse到MATLAB—Simulink的交互软件——DSP_Building设计。
所用的主要器件有：Constant、Input、Output、Bus Concatenation、AltBus、Adder、Delay、LUT、Multiplexer、Product、Bus Conversion、Signal Compiler、Scope（仿真器件）。
其中调制信号由DDS信号源与调制度m相乘得到，并且通过信号上移保证调制波的单号性（全“+”），载波同样由另一路DDS信号发生器产生，并且其信号的频率为调制波信号的数倍（主要由DDS中的递增量决定）。
将二者用乘法器调制为所需的AM波。
对比2005年的电赛本设计，本设计扩展了2ASK和2FSK调制并且增加了原DDS输出，并且在设计中试用了不同的数据传输处理模式。
最终完成Matlab 和Quatuse的双仿真并下载仿真，经验证设计指标满足要求。
关键词：AM调幅波、AM调制波、载波、混频、DDS信号发生器、多路选择器AbstractAM amplitude modulation signal generator design is based on dual DDS signal generator and the multiplier mixer design. This design uses the MATLAB-Simulink from Quatuse interactive software - DSP_Building design. The main components used are: Constant, Input, Output, Bus Concatenation, AltBus, Adder, Delay, LUT, Multiplexer, Product, Bus Conversion, Signal Compiler, Scope (emulation device). Which modulated signal from the DDS signal source and the modulation m multiplied, and modulated by the signal wave on the move to ensure that a single number of (full, ""), the carrier the same way by another DDS signal generator, and the frequency of the signal modulated wave signal several times (mainly determined by the amount of increase in DDS). Multiplier will be used both for the desired AM modulation wave. Comparison, in 2005 the power game of the design, the design extends 2ASK and 2FSK modulation and increased raw DDS output, and the design of the trial in a different data processing mode. The final completion of the double-simulate Matlab and Quatuse and download simulation, proven design specifications to meet the requirements. Key words：AM amplitude modulation wave; AM modulation wave; carrier; mixing; DDS signal generator; multiplexer1目录引言 (3)1 实验原理 (4)2 DDS设计 (4)2.1 调制度m的设置 (6)2.2 AM调制的整体设计 (6)2.3 2ASK、2FSK调制的整体设计 (8)2.4 信号的功率谱及带宽 (9)2.4.1 2FSK信号的产生 (9)2.4.2 2FSK信号的调制方法 (10)3 设计编译下载 (12)3.1 singnal compiler (13)3.2 QUARTUS2的编译、分配管脚、仿真、和设计 (13)4 设计注意事项 (15)5 结论 (16)谢辞 (18)参考文献 (19)附录 (20)附录1程序VHDL描述 (20)引言本次设计是基于Matlab的simulink功能和DSPBuilder来设计FPGA程序、仿真以及下载仿真。

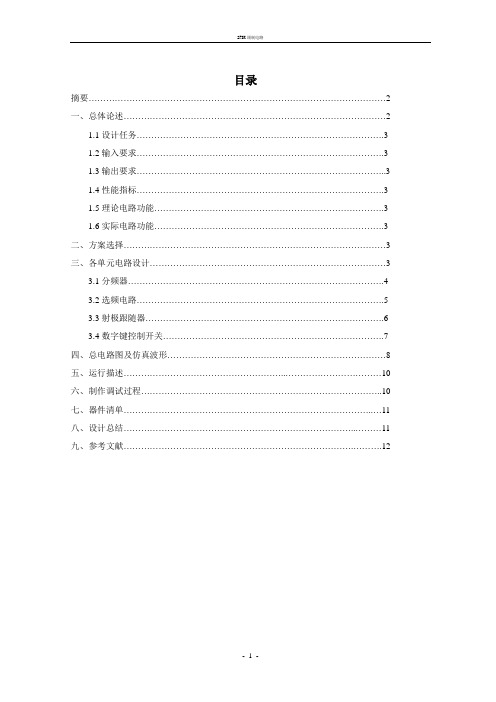

目录摘要 (2)一、总体论述 (2)1.1设计任务 (3)1.2输入要求 (3)1.3输出要求 (3)1.4性能指标 (3)1.5理论电路功能 (3)1.6实际电路功能 (3)二、方案选择 (3)三、各单元电路设计 (3)3.1分频器 (4)3.2选频电路 (5)3.3射极跟随器 (6)3.4数字键控制开关 (7)四、总电路图及仿真波形 (8)五、运行描述 (10)六、制作调试过程 (10)七、器件清单 (11)八、设计总结 (11)九、参考文献 (12)摘要本设计主要是采用Proteus 来实现2FSK调制，并绘制出解调前后的时域波形。
用Proteus 实现2FSK仿真，可以为硬件电路实现提供理论依据。
通过仿真展示了2FSK实现的设计思路及具体过程，并更充分地了解其调制与解调的过程。
关键字：Proteus 2FSK 仿真一、总体论述1.1、设计任务使用proteus仿真软件进行2FSK调制电路的仿真，熟悉2FSK调制电路的原理，其中有分频器、滤波器、射极跟随器的设计，并在此基础上做出实物1.2、输入要求在输入+5V的情况下，输入CLK和AK信号。
1.3、输出要求在输入+5V的情况下，输入CLK和AK信号，CLK信号在通过分频器后形成两个不同频率的信号，通过开关选择电路输出这两个不同的独立的频率，在每个码元期间输出这两个频率之一，形成疏密相间的正弦波。
1.4、性能指标1.5、理论电路的功能在输入+5V的情况下，输入CLK和AK信号，输出两个不同的独立的频率，在每个码元期间输出这两个频率之一，形成疏密相间的正弦波。
1.6、实际电路的功能在输入+5V的情况下，输入CLK和AK信号，输出两个不同的独立的频率，在每个码元期间输出这两个频率之一，形成疏密相间的正弦波，但波形有所失真。
二、方案选择2FSK信号的产生方法主要有两种。
第一种是用二进制基带矩形脉冲信号去调制一个调频器，如(a)图所示，使其能够输出两个不同频率的码元。
目前，随着科学技术的迅猛发展，信息技术已成为促进社会发展的强大动力。
通过广泛的传播与利用，信息才可显示其真正的价值。
信息凭借着各种通信技术才得以传播。
对于通信技术而言，通信质量的好坏对于信息传递至关重要。
相对于模拟通信系统，数字通信系统在此方面具有更多的优点。
为了使基带信号的功率谱搬移到较高的载波频率上和实现远距离传输通信，我们通常采用三种方法进行数字调制：相移键控（PSK）、频移键控（FSK）和幅移键控（ASK）。
当调制信号为二进制数字信号的调制方式称为二进制数字调制，又可分为二进制相移键控（2PSK）、二进制频移键控（2FSK）和二进制幅移键控（2ASK）等多种基本类型。

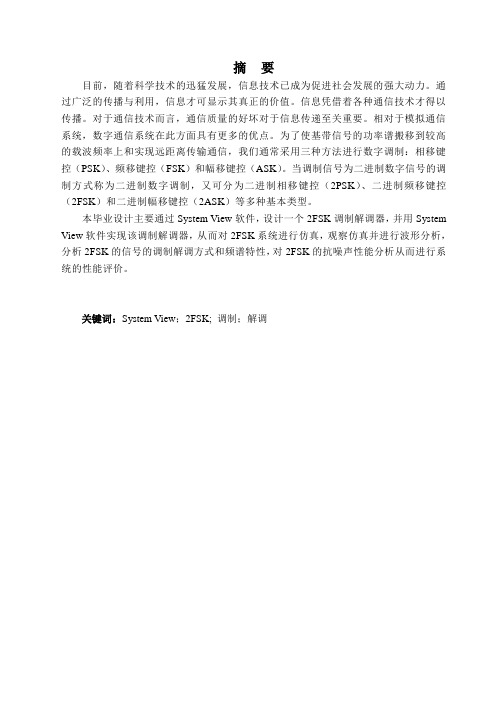

本毕业设计主要通过System View软件，设计一个2FSK调制解调器，并用System View软件实现该调制解调器，从而对2FSK系统进行仿真，观察仿真并进行波形分析，分析2FSK的信号的调制解调方式和频谱特性，对2FSK的抗噪声性能分析从而进行系统的性能评价。
关键词：System View；2FSK; 调制；解调At present, with the rapid development of science and technology, information technology has become a strong force to promote the development of rmation can show its real value through extensive communication and utilization.It is the all kinds of communication technology that spread information.For communication technology, the communication quality is vital for information pared with the analog communication system, digital communication system has more advantages in this aspect.In order to make the baseband signal power spectrum to a higher carrier frequency and realize remote transmission communication, We usually adopt three methods for digital modulation: phase shift keying (PSK)、frequency shift keying (FSK) and amplitude shift keying (ASK). When the modulated signal is a binary digital signals, we called binary digital modulation.Binary is divided into binary phase shift keying (2PSK)、binary frequency shift keying (2FSK)、binary amplitude shift keying (2ASK) and other basic types.This graduation design is mainly through the System View software, to design a 2FSK modem and to realize the modem by use of the System View software in order to the simulation of the 2FSK system,observe the simulation and analyse the waveform,analyse the methods of modulation and demodulation and the spectrum properties of 2FSK signal.Keywords:System View; 2FSK; Modulation; Demodulation；目录第一章绪论 (5)1.1课题的来源 (5)1.2课题的意义 (5)1.3 System View系统 (6)1.4主要研究内容 (6)第二章System View的介绍 (7)2.1 System View概述 (7)2.1.1 System View简介 (7)2.1.2 System View主要原件介绍 (7)2.1.3 System View特点 (9)2.1.4 System View的应用领域 (10)2.1.5 System View的使用 (10)2.2 System View系统视窗 (10)2.2.1 主菜单功能 (10)2.2.2 图符库选择按钮 (14)2.2.3 快捷功能按钮 (16)2.3 System View的用户环境 (16)2.4 System View的操作步骤 (16)2.5 本章小结 (18)第三章2FSK的基本原理 (19)3.1 调制解调的简介 (19)3.2 2FSK信号调制原理 (19)3.2.1 2FSK调制简述 (19)3.2.2 调频法 (19)图3-1 调频器 (20)3.2.3 键控法 (20)3.3 2FSK信号解调原理 (22)3.3.1 相干检测法进行2FSK信号的解调 (22)3.3.2 非相干检测法进行2FSK信号的解调 (23)3.3.3 差分检测法进行2FSK信号的解调 (23)3.3.4 过零检测法进行2FSK信号的解调 (24)3.4 本章小结 (24)第四章2FSK的System View仿真 (25)4.1 2FSK的信号调制仿真 (25)4.1.1键控法进行仿真 (25)4.1.2 调频法进行仿真 (26)4.2 2FSK的调制解调仿真 (28)4.2.1 相干法进行仿真 (28)4.3设计基本原理和系统框图 (34)4.3.1 2FSK调制部分 (34)4.3.2 2FSK解调部分 (35)4.4本章小结 (35)小结 (36)参考文献 (37)致谢 (39)第一章绪论1.1课题的来源目前，教学中最活跃的领域之一就是电子技术实验教学。

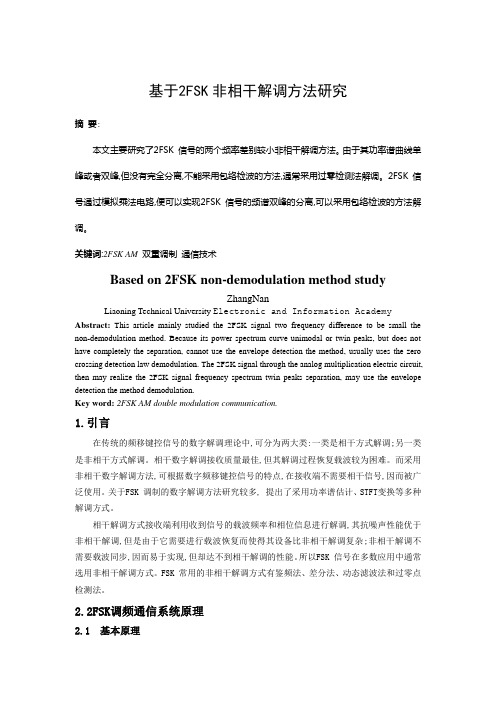

基于2FSK非相干解调方法研究摘要:本文主要研究了2FSK 信号的两个频率差别较小非相干解调方法。
