数字式粘度计

目的：建立NDJ-7型旋转式粘度计的标准操作规程，以规范其操作。

范围：适用于NDJ-7旋转式粘度计的操作。

职责：仪器操作人员、维修人员负责实施。

内容：1.操作：1.1准备被测液体，置于直径不小于70mm的烧杯或直筒形容器中，准确地控制被测液体温度。

1.2将保护架装在仪器上（向右旋入装上，向左旋出卸下）。

1.3将选配好的转子旋入连接螺杆（向左旋入装上，向右旋出卸下）。

旋转升降钮，使仪器缓慢地下降，转子逐渐浸入被测液体中，直至转子液面标志和液面平为止，调正仪器水平，开启电机开关，转动变速旋钮，使所需转速数向上，对准速度指示点，使转子在液体中旋转，经过多次旋转（一般20~30秒）待指针趋于稳定（或按规定时间进行读数）。

按下指针控制杆（注意：1 不得用力过猛。

2 转速慢时可不利用控制杠，直接读数）使读数固定下来，再关闭电机，使指针停在读数窗内，读取读数。

当电机关停后如指针不处于读数窗内时，可继续按住指针控制杆，反复开启和关闭电机，经几次练习即能熟练掌握，使指针停于读数窗内，读取读数。

1.4当指针所指的数值过高或过低时，可变换转子和转速，务使读数约在30~90格之间为佳。

1.5量程，系数及转子，转速的选择：1.5.1先大约估计被测液体的粘度范围，然后根据量程表选择适当的转子和转速。

如：测定约3000毫帕·秒左右的液体时可选用下列配合：2号转子························································6转/分或3号转子···················································30转/分1.5.2当估计不出被测液体的大致粘度时，应假定为较高的粘度，试用由小到大的转子和由慢到快的转速。

NDJ-5S/NDJ-8S 系列微机型数字显示粘度计操作手册P R I N T I N C H I N A O C T -08-2013前言NDJ-5S(8S)型数字显示粘度计是本厂旋转粘度计的升级换代产品。

本仪器采用先进的机械设计、制造工艺和微电脑控制技术，数据采集正确；显示器选用蓝背光、高亮度的LED 显示屏，数据显示清晰。

本仪器具有测量灵敏度高，测试结果可靠，使用操作方便，造型美观大方等特点，是用来测量牛顿液体的绝对粘度和非牛顿液体的表观粘度的理想仪器，可广泛应用于油脂、油漆、塑料、药物、食品、涂料、洗涤剂等各种流体粘度的测量。

本仪器还配有RS-232、温度传感器、打印机等接口功能。

选配与PC 机连接线并安装光盘后，可按需记录各项测试数据；选配温度传感器可实测液体的温度；选配微型打印机可直接打印测试结果。

仪器的工作原理本仪器为数显粘度计，由电机经变速带动转子作恒速旋转。

当转子在液中旋转时，液体会产生作用在转子上的粘度力矩。

液体的粘度越大，该粘性力矩也越大；反之，液体的粘度越小，该粘性力矩也越小。

该作用在转子上的粘性力矩由传感器检测拾取，经计算机处理后得出被测液体的粘度。

本仪器采用微电脑技术能方便地设定量程（转子号及转速），对传感器检测到的数据进行数字处理，并且在显示屏上清晰地显示出测量时设定的转子号、转速、被测液体的粘度值及其满量程百分比值等内容。

本仪器标配有4种转子（1、2、3、4号）。

NDJ-5S 有4档转速（6、12、30、60转/分），由此组成的16种组合，可以测量出测定范围内的各种液体的粘度值。

NDJ-8S 有8档转速（0.3、0.6、1.5、3、6、12、30、60转/分），由此组成的32种组合，可以测量出测定范围内的各种液体的粘度值。

（一）仪器的结构仪器的结构如图1所示。

头水准泡晶显示屏子保护架机底座操作键盘转子接头转子主机底座水平调节图1（二）仪器的安装1、检查供电电源，应满足本仪器工作的要求；按国家有关规定，其接地端应有可靠的接地线。

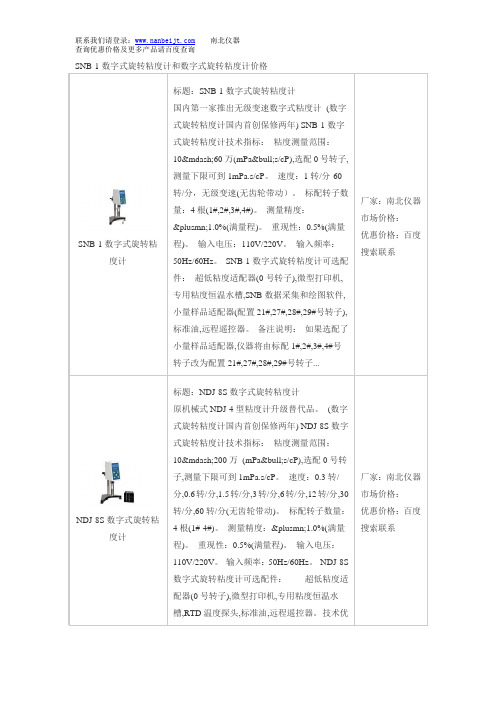

SNB-1数字式粘度计使用说明书一、概述SNB-1型数字旋转粘度计是一种依托单片微处理机技术开发研制，用于测定液体的粘性阻力与液体的绝对粘度的新型数字化产品。

与同类产品相比，具有测量精度高、粘度值显示稳定、易读、操作简便、抗干扰性能好等优点，广泛适用于测定油脂、油漆、食品、药物、胶粘剂及化妆品等各种流体的粘度。

二、主要技术性能1. 测定范围：10mPa?s~100000mPa?s2. 转子规格：1、2、3、4 号四种转子3. 转子转速：6 转/分、12 转/分、30 转/分、60 转/分4. 测量方式：手动、自动5. 测量误差：±3%（牛顿液体）6. 使用环境条件：(1) 环境温度：5℃~35℃；(2) 相对湿度：不大于80%；(3) 供电电源：电压220V±22V，频率50Hz±0.5Hz；(4) 产品附近无强的电磁场干扰，无剧烈震动，无腐蚀性气体。

7. 外形尺寸：105mm×120mm×160mm（不包括底座）8. 净重：2.5kg（不包括底座）三、工作原理1. 程控电机根据程序给定的转速带动转轴稳定旋转，通过钮矩传感器再带动标准转子旋转。

当转子在某种液体中旋转时，由于液体的粘滞性，转子就受到一个与粘度成正比的扭力，通过扭矩传感器测量这个扭力的大小，就可得到液体的粘度。

为了扩大测量范围，所以配备了四种标准转子和给定了四个转速档。

2. 要测量10mPa?s~100000mPa?s这样宽的粘度范围，必须采用不同组合的转子和转速。

本产品的转速分为四档，转子也分为四种不同的规格。

由它们组成各种不同的组合，就可以测出测定范围内的任何粘度值。

面板中间有↑、←→、↓、复位、确认5 个组合键。

开机时产品显示上一次操作时的转子和转速值，可通过↑、←→、↓键查看和选择。

测量某种范围的粘度，需用某种规格的转子和某种转速，可通过↑、↓键和←→键来选择和设置。

可先估计被测液体的大致粘度，选择合适的转子和转速。

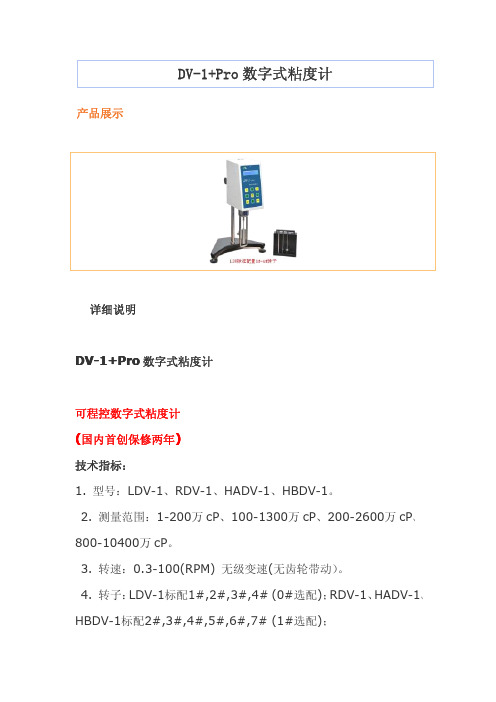

产品展示详细说明DV-1+Pro数字式粘度计可程控数字式粘度计(国内首创保修两年)技术指标：1.型号：LDV-1、RDV-1、HADV-1、HBDV-1。

2.测量范围：1-200万cP、100-1300万cP、200-2600万cP、800-10400万cP。

3.转速：0.3-100(RPM)无级变速(无齿轮带动）。

4.转子：LDV-1标配1#,2#,3#,4#(0#选配)；RDV-1、HADV-1、HBDV-1标配2#,3#,4#,5#,6#,7#(1#选配)；5.测量容器：600ml烧杯或选配小量样品适配器。

6.测量精度：±1%（满量程）。

7.重现性：±0.5%（满量程）。

8.电源：110V/220V和50Hz/60Hz。

可选附件：小量样品适配器(配置21#,27#,28#,29#号转子,如果选配了小量样品适配器,测量范围将在相应规格下减少6倍),超低粘度适配器(0号转子),微型打印机,专用粘度恒温水槽,DV数据采集和程控分析软件,标准油。

技术优点：1.可单机使用，也可连接微型打印机和电脑实现数据采集。

2.应用本公司的发明专利，克服了国产仪器一转只能采样一次的弊端，实现单转多次采样的技术。

3.高细分驱动步进电机旋转,转速准确、平稳，交流电压频率变化不影响测量粘度准确性。

4.针对触变性非牛顿液体，仪器的定时功能能保证获得良好的一致性数据。

5.具有人性化、个性化设计、约1000种切变率无级设定。

可同步显示剪切应力，切变率、转速、粘度、时间、温度及转子在当前转速下可测的最大粘度值。

6.选购DVLoad软件可将自定义测量程序下载到仪器上实现全电脑自动化操作，也可选购DV数据采集和程控分析软件实现数据采集和程控分析。

7.该仪器满量程、各挡线性度全部通过PC接口进行计量校正，其计量性能、功能达到国外同类型先进水平。

8.内建RTD温度探头实时监控样品温度，精度为0.1℃,温度范围为0-100℃。

数字粘度计的使用方法在化学、医药、食品等领域中，粘度是一个非常重要的物理量，它可以反映出物质的黏稠程度，进而影响到物质的流动性、溶解性等性质。

为了准确测量物质的粘度，科学家们发明了粘度计，其中数字粘度计是一种较为常见的粘度测量设备。

本文将介绍数字粘度计的使用方法，帮助读者更好地了解和使用数字粘度计。

1. 数字粘度计的原理数字粘度计的测量原理是通过测量物质在流动过程中所受到的阻力来计算出物质的粘度。

在数字粘度计中，测量物质会被注入到一个圆筒形的测量室中，然后通过旋转测量室内的转子来产生一个恒定的剪切力。

在这个过程中，测量室内的物质会受到转子的阻力，从而产生一个力矩，这个力矩可以被用来计算出物质的粘度。

2. 数字粘度计的使用步骤2.1 准备工作在使用数字粘度计之前，需要进行一些准备工作。

首先，需要检查数字粘度计本身是否符合使用要求。

其次，需要准备好待测物质，并确保其温度在数字粘度计所能接受的范围内。

最后，需要将数字粘度计的测量室清洗干净，并填充好待测物质。

2.2 启动数字粘度计在数字粘度计准备好之后，需要按下启动按钮来启动数字粘度计。

此时，数字粘度计会自动进行预热和自检，直到设备完全准备好之后，它会自动停止。

2.3 进行测量在数字粘度计准备好之后，可以进行测量。

首先，需要将待测物质注入到数字粘度计的测量室中，然后按下测量按钮。

此时，数字粘度计会自动开始测量，并在测量过程中显示当前的粘度值。

2.4 结束测量在测量结束之后，需要按下停止按钮来停止数字粘度计的运行。

此时，数字粘度计会自动保存测量结果，并将其显示在屏幕上。

如果需要进行下一次测量，可以重复上述步骤。

3. 数字粘度计的注意事项在使用数字粘度计的过程中，需要注意以下几点：3.1 避免超过数字粘度计的测量范围。

如果物质的粘度超过数字粘度计所能测量的范围，可能会导致测量结果不准确。

3.2 保持数字粘度计的清洁。

在使用数字粘度计之前和之后，需要将测量室清洗干净，以避免杂质和污垢影响测量结果。

NDJ-5S数显粘度计使用说明书上海加内特机电设备有限公司目录一．工作原理及用途二．主要技术指标三、使用环境条件四、仪器安装五、准备工作六、面板操作七、注意事项八、附图（转子及0号转子装配说明）一、工作原理及用途NDJ-5S旋转式数字显示粘度计是采用单片机控制，具有数据采集、处理和显示的智能化仪器。

粘度计按设定的转速控制步进电机准确平稳地运转，并通过游丝带动转子转动。

当转子没受到阻力时，转子和电机同步地旋转；当转子受到被测液体阻力时，转子的旋转将滞后于电机。

当游丝的张力与液体阻力达到平衡时，转子滞后于电机的张角是固定的。

通过测量张角，根据设定的转速和转子,单片机计算出被测液体粘度并显示在液晶屏上。

与同类仪器相比，NDJ-5S粘度计具有操作简便，测量精度高，转速稳定，工作电压范围宽等优点。

可广泛应用于测定溶剂型胶粘剂，乳胶、生化制品、油漆、涂料、化妆品、油墨、纸浆、淀粉、食品等材料的动力粘度。

二、主要技术指标粘度测量范围：10-200000 mPa·S (NDJ-5S)选配0号转子测量下限可到1mPa·S粘度测量精度：±1%(满量程)粘度测量重现性：±0.5%(满量程)粘度分辨率：1mPa·S (选配0号转子，分辨率为0.1 mPa·S)标配转子规格：1、2、3、4号四种转子（0号转子选购件）转速：3、6、12、30、60转/分五挡(NDJ-5S)温度测量范围：-50~99℃(选配数字温度探头)温度测量精度：±0.5℃温度分辨率：0.1℃通信接口：RS232C；通信波特率：9600外形尺寸：95*130*155（不包括底盘）净重：2.5kg(不包括底盘)三、使用环境条件环境温度：5℃-35℃（推荐使用环境温度20℃）相对湿度：≤80%电源：AC110~220V（50/60Hz）产品附近无强电磁干拢，不能有剧烈震动，无腐蚀性气体。

数字式粘度计操作规程
1、按照使用前准备将粘度计安装到位，观察水平泡，调节支架下部
的水平调整螺钉，使气泡在水平泡的中间位置。

2、将保护框架装在粘度计保护罩连接处（向右旋入装上，向左旋出
卸下）。

3、将选用的转子旋入连接螺杆处（向左旋入装上，向右旋出卸下）。

4、开机。

设置测试参数。

5、选用转子号：每按转子键一次，屏幕显示的转子号相应改变，并
在1→2→3→4→0之间循环，当屏幕显示为所选用的转子号时，即完成输入。

6、选择转速：按转速键屏幕出现如60.0RPM当前转速，并在“6”字
符上不断闪烁，这时可以通过左右移动光标至所需调整位数，按增加、减少键调整光标所在位置的数值。

转速设定完毕后，按装束键确认。

7、旋动升降架旋钮，使粘度计缓慢地下降，转子逐渐浸入被测液体
当中，直至转子上的标记与液面相平为止。

再一次调整粘度计位置至水平状态。

8、按测量键，即可同时测得当前转子、转速下的粘度值和百分记标
度。

9、在测量过程中，如果需要更换转子，可以直接按复位键，此时电
机停止转动，而粘度计处于不断电状态。

当转子更换完毕后，重复以上（5）至（9）条即可继续进行测量。

数字粘度计的使用方法数字粘度计是一种用来测量液体粘度的仪器。

它广泛应用于涂料、油漆、化妆品、食品等行业中。

本文将介绍数字粘度计的使用方法，以帮助读者更好地了解和使用这一仪器。

一、数字粘度计的结构数字粘度计由主机、转子、转子座、测量杯、温度探头等组成。

主机是数字粘度计的核心部件，它通过转子转动的速度和阻力来测量液体的粘度。

转子是数字粘度计的测量部件，它通过旋转来产生阻力，从而测量液体的粘度。

转子座是用来安装转子的部件，测量杯是用来装液体的容器，温度探头则是用来测量液体温度的部件。

二、数字粘度计的使用步骤1.准备工作首先，需要将数字粘度计放在水平的台面上，并将转子安装到转子座上。

接着，将测量杯放在数字粘度计的测量台上，并用干净的毛巾擦拭干净。

2.测量液体将需要测量的液体倒入测量杯中，注意液面不要过高或过低。

然后将测量杯放到数字粘度计的测量台上，调整测量台的高度，使转子可以顺畅地旋转。

3.设置参数接下来，需要设置数字粘度计的参数。

首先，选择合适的转子型号。

其次，设置转子的转速。

最后，设置温度。

这些参数的设置会影响到测量结果的准确性，因此需要根据实际情况进行调整。

4.开始测量设置好参数后，可以开始测量了。

按下数字粘度计的启动按钮，转子开始旋转。

此时，数字粘度计会自动测量液体的粘度，并在显示屏上显示测量结果。

测量完成后，需要按下停止按钮，停止转子的旋转。

5.记录结果测量完成后，需要记录测量结果。

可以将测量结果写在记录表格上，或者将数字粘度计连接到电脑上，将测量结果导出到电脑中保存。

三、数字粘度计的注意事项1.使用前，需要检查数字粘度计是否正常工作，特别是转子是否安装正确。

2.测量液体时，需要注意液面高度，不要过高或过低。

3.设置参数时，需要根据实际情况进行调整，确保测量结果的准确性。

4.测量结束后，需要及时清洗数字粘度计和测量杯，以免影响下次使用。

5.使用过程中，需要避免数字粘度计受到震动或碰撞，以免影响测量结果。

系列数字粘度计安全操作及保养规程数字粘度计是常用的计量仪器，广泛应用于各种物料的粘度测试，但粘度计的使用也需要严格遵守操作规程和维护保养。

以下是数字粘度计的安全操作及保养规程：安全操作规程1. 操作前检查在使用数字粘度计之前，必须注意检查以下几项：•校准：数字粘度计需要在使用前进行校准。

如果经过一段时间后出现不正常的液体读数，就需要重新进行校准。

•清洁：确保数字粘度计及测量舱室干净，并且没有任何污物或化学物质的残留。

一些物质可能会影响粘度计的正常测量。

•准备：准备好所需要的工具和品种的夹具以及校准曲线和相关读数表。

2. 实验室安全当在实验室中使用数字粘度计时，必须遵循以下规则：•食品和饮料禁止进入实验室：任何实验室内都不允许食品和饮料的消耗或者进入。

•液体倒入：将待测试液体倒入粘度计室顶部，要慢慢地且稳定地倒入，避免气泡在液体中产生。

倒入液体时，液面高度不得超过标记线。

•电子设备使用：遵守实验室中的其他电子设备的安全操作规则。

•化学品储存：所有化学品必须按照标准规定的方法存放，以免造成任何危险或者隐患。

3. 操作过程中应注意在数字粘度计进行测量时需要注意以下事项：•测定：在进行测量时，必须依照使用说明书中的所有程序和步骤进行测量，不可盲目使用。

不要在承受过多压力时使用数字粘度计。

如果需要测量高压样品，必须使用特殊的高压用夹具。

•操作指南：必须遵守使用说明书中对夹具和其他测试设备操作的指南。

4. 安全操作结束在完成实验并计算出数据后，必须遵循以下规则：•维护设备：必须保持设备清洁和干燥。

防止在器具表面晾晒原液。

•存储设备：必须正确地存储数字粘度计，防止额外的故障和损坏。

保养规程1. 清洗设备在数字粘度计测量后，必须清洗所使用的装置以删除样品残留和清除多余的化学物质。

•清洗布：在对数字粘度计进行清洗前，用清洗布擦拭外壳和测量舱室。

•清洗液：使用清淡的洗涤液和一些工具进行清洗，需要浸泡五分钟，随后再用清水冲洗干净。
