二、磁粉检测设备的分类
3.便携式磁粉探伤机- 交叉磁轭 型
二、磁粉检测设备的分类
4.全自动磁粉检测装置
不需任何人工操作， 试件的自动装卸和定位、 自动磁化、与磁化周期对 应，自动定时施加磁悬液、 对磁痕的自动检测和标记、 对工件自动退磁、对显示 的自动解释和分选。
二、磁粉检测设备的分类
2.移动式磁粉探伤机
常见移动式磁粉探伤机型号
CJD3000
CJD5000
特点
额定周向磁化电流一般为500-8000A，主体为磁化电源，可提供交 流和单相半波整流电的磁化电流。
二、磁粉检测设备的分类
2.移动式磁粉探伤机
组成 磁化电源，磁化线圈，支杆（触头），夹钳和电缆，指示装置，照
局限性 检测的最大截面受夹头中心高限制，检测长度受最大夹头间距限制。
二、磁粉检测设备的分类
1.固定式磁粉探伤机
工件夹持装置 磁化夹头和触头。卡头上应包上铅垫或铜编制网。
指示装置
电流表、电压表。磁粉探伤机常用5A的电流表， 可测量几千甚至上万安培的磁化电流。这是因为采用 了电流互感器（相当于一个变压器，用于扩大电流表 的量程）。
1.固定式磁粉探伤机
常见型号 特点
CEW-2000、CEW-2000A、CEW-4000、CEW-1 0000。
体积和重量大，额定周向磁化电流一般从1000— —10000A。可进行通电法，中心导体法，感应电 流法，线圈法，磁轭法整体磁化或复合磁化等。
二、磁粉检测设备的分类
1.固定式磁粉探伤机
二、磁粉检测设备的分类
1.固定式磁粉探伤机
组成
磁化电源，磁化线圈，照明装置，退磁装置，磁悬液搅拌，喷洒装置， 有夹持工件的磁化夹头和放置工件的工作台，另备有触头和电缆，（交流 剩磁法：断电相位控制器）。

螺栓磁粉探伤机检测规程

螺栓磁粉探伤机检测规程

螺栓磁粉探伤机检测规程概述：螺栓磁粉探伤仪器，是专用于螺栓及各类轴棒类零件的磁粉无损检测设备。

检测螺栓的磁粉探伤仪器有两种规格，一种是小型便携式磁粉探伤仪，一种是固定床式磁粉探伤机。

固定床式磁粉探伤机又有检测线与非检测线之分。

正常按非检测线的固定床式来做检测规程：引用标准：中华人民共和国磁粉探伤机《GB3721-83》标准，机械工业部行业磁粉探伤机《JB/T8290-2011》标准，行业《HB/Z72-98》标准。

技术要求：1、磁粉探伤对螺栓表面的要求1.1螺栓表面粗糙度Ra值为3.2µm。

1.2螺栓表面不应有油脂、锈斑、氧化皮及其它能粘附磁粉的物质。

1.3螺栓应在表面处理前进行磁粉探伤。

若必须在表面处理后进行，则覆盖层不应影响探伤效果。

2、探伤设备2.1探伤设备应具备对螺栓单周向、单纵向、周纵向复合磁化、喷洒磁悬液、紫外灯日光灯等观察设施及退磁等功能。

2.2设备配有磁悬液储液箱，需是非导磁材料制作，箱内要安装搅拌器，以使磁粉在油或水中均匀分布。

2.3使用荧光磁粉探伤时，其紫外线照射装置，荧光灯峰值波长为365nm，距灯380mm，照度不小于1000W／cm2。

2.4退磁效果应使螺栓剩磁减少到≤2Gs。

3、对磁粉和磁悬液的要求3.1探伤所用的磁粉建议采用荧光磁粉。

3.2磁粉的粒度在400目以内。

3.3探伤所用的磁悬液是由磁粉和液体介质配制而成。

4、荧光磁粉水磁悬液配方:乳化剂5克，亚硝酸钠15g，消泡剂0.5至1克，水1升，荧光磁粉1-3克配制时，将乳化剂和消泡剂搅拌均匀，并按比例加足水，成为水分散剂。

用少量水载液与磁粉和匀，再加人余量的水载液，最后加亚硝酸钠。

2g/L荧光磁粉，搅拌均匀，并根据使用情况定期添加或更换。

5、荧光磁粉油磁悬液配方:变压器油和无味煤油按1:5配制1升荧光磁粉1至5克磁粉在使用时需提前20分钟充分搅拌，定期每天或每周用磁悬液测淀管测量其浓度，按情况添加磁粉，或更换。

交流磁轭探伤仪

交流磁轭探伤仪

电解测厚仪
粗糙度仪 http://www.cucaHale Waihona Puke
氧化膜测厚仪
粗糙度检测仪
磁性测厚仪
电火花检测仪
麦考特测厚仪
电火花检漏仪
尼克斯测厚仪
防腐层检测仪
OU5300磁粉探伤仪
沧州欧谱
一、概述
OU5300系列微型磁轭探伤仪，是利用磁轭对铁磁性材料制成的工作 进行磁化的轻便微型磁粉探伤设备，能对各种零件磁化，适用于油田、造 船、内燃机配件、煤矿、机械、标准件、油泵油嘴、飞机制造、汽车零 件、造桥、化工、锅炉压力容器、铁路等行业产品，因锻压、淬火、焊 接、疲劳等引起的表面及近表面缺陷，如链杆、曲轴、轴承、高强度螺 栓、弹簧、锻件、石化钢件、阀门、叶片、齿轮、轧辊、、锚链以及焊缝 等几何形状复杂工件的探伤。
洛氏硬度计
钢管测厚仪
金属硬度计
厚度测量仪
硬度测试仪
超声测厚仪
布氏硬度计
高温测厚仪
布氏硬度计
壁厚测量仪
黑白密度计
尼克斯测厚仪
光泽度仪
超声探伤仪
工业观片灯
液切勿喷到开关、插头座上。
-3-
感谢以下网站对本资料的大力支持：
测厚仪
轧辊硬度计
超声波测厚仪 巴氏硬度计
OU5300系列微型磁轭探伤仪有交流、直流、交直流两用磁粉探伤 仪，直流供电电源为可充电池，适用于野外无电源现场操作以及高压不 能进入的容器、桥梁、管道等现场操作，一次充电连续工作可达6小时以 上。交流供电电源采用交流220V电源直接输入，无需其它仪器配套，因 而该仪器得到广泛使用。
二、技术参数
电源 充电电源 使用电池

磁粉探伤

磁粉探伤

3.磁化电流
目前磁粉探伤常用的磁化电流：交流电、直 流电、整流电和冲击电流等几种。
3.磁化规范
3.1磁化电流大小的确定 磁化电流的大小对磁粉探伤灵敏度有决定性的影响。确定 磁化电流的原则是使工件表面或近表面规定深度和大小的缺 陷得到清晰显示。具体确定方法有几种：一是根据工件材料 的磁化曲线来确定，一般以使工件表面的磁感应强度达到饱 和磁感应的80%为宜。这样既可防止磁化不足引起漏检；又 可防止过渡磁化，产生杂乱显示。二是利用灵敏度试片进行 试验来确定所需的磁化电流值，这种方法较可靠。三是利用 一些成功的经验公式或理论公式来确定磁化电流值，这种方 法简便可行。
2. 引用标准与依据
检验依据： GB 50205-2001《钢结构工程施工质量验收 规范》 引用标准：
JB/T 6061-2007《焊缝磁粉检测方法和缺陷磁痕的 分级》 JB4730.4-2005 《承压设备无损检测 磁粉检测》
3. 作业准备
3.1 仪器准备 3.2 磁粉准备 按使用方法分类为：a按磁痕的观察方法分：荧光磁 粉和非荧光磁粉；b按分散介质不同分：干磁粉和湿磁粉。 3.3 探伤面准备 在探伤前必须准备好要探伤的探伤面，清除工件表面 的油污、铁锈、毛刺、氧化皮、金属和砂粒等；使用水磁 悬液，表面要认真除油；使用油磁悬液时，工件表面不应 有水分；干法检验时，工件表面应干净和干燥。有非导电 覆盖层的工件，在电磁化时，必须将与电极接触部位的非 导电覆盖层打磨掉。装配件一般应分解后探伤。若工件有 盲孔和内腔，磁粉液流进后难以清洗，探伤者应将孔洞用 费研磨性材料封堵。如果磁痕和工件表面颜色对比度小， 可在探伤前先在工件表面涂敷一层反差增强剂。
无
损
探
伤
磁 粉 探 伤

磁粉探伤仪通用技术规范

磁粉探伤仪通用技术规范
1.1.7本采购标准规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。
1.1.8本招标文件采购标准规范中通用部分各条款如与采购标准规范专用部分有冲突，以专用部分为准。
1.2
投标人应按以下内容和顺序提供详实投标资料。如果以下资质不满足要求、投标资料不详实、严重漏项将导致废标：
1.1.5如果投标人没有以书面形式对本采购标准规范的条文提出差异，则意味着投标人提供的产品完全符合本招标文件的要求。如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。
1.1.6本采购标准规范将作为订货合同的附件，与合同具有同等的法律效力。本采购标准规范未尽事宜，由合同签约双方在合同谈判时协商确定。
磁粉探伤仪
通用技术规范
磁粉探伤仪
采购标准技术规范使用说明
1.本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。
2.采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。如对其条款内容确实需要改动，项目单位应填写《项目单位通用部分条款变更表》并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。经标书审查同意后，对通用部分的修改形成《项目单位通用部分条款变更表》，放入专用部分，随招标文件同时发出并视为有效。
2.8探伤机照明装置应能满足JB/T8290-1998中的规定。
2.9探伤机保护接地电路的连续性应符合表1的规定。
表2探伤机保护接地电路的连续性
被测保护导线支路最小有效截面积
（mm2）
最大的实测电压降（对应测试电流为10A的值）
（V）
1.0
3.3
1.5
2.6
2.5

表面探伤技术----磁粉检测

表面探伤技术----磁粉检测
无损探伤技术----磁粉检测

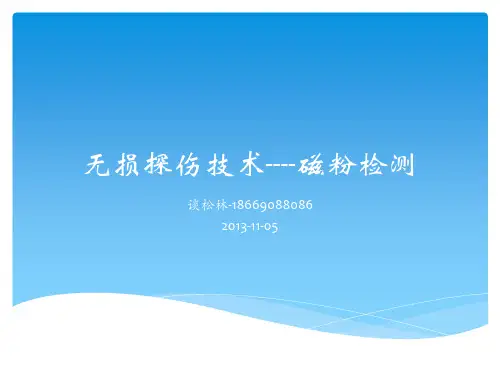

谈松林-18669088086 2013-11-05
一、实验目的
1、了解磁粉检测是一种广泛使用的无损检测方法； 2、了解磁粉检测的基本原理； 3、掌握磁粉检测的一般方法和检测步骤。
常规的无损检测方法
无损探伤主要用于
产品设计阶段
支持损伤容限设计
产品研制、生产阶段
剔出不合格的原材料、坯料及工序不合格品 改进制造工艺 鉴定产品和验收
产品在役检测阶段
监测产品结构和状态的变化，确保产品运行可靠
磁粉检测原理
磁粉检测技术简述
铁磁性工件在外加磁场作用下被磁化，当工件表面或 近表面处存在缺陷时，工件内磁场会发生畸变，在相 关表面产生漏磁场，其能吸附施加于工件的磁粉而形 成磁痕显示缺陷的存在。
磁力线
S
N
S
马蹄形磁铁被校直成条形磁铁后N极和S极位臵
纵向磁化裂纹产生的漏磁场
磁粉检测原理 - 漏磁场
漏磁场的形成
由于铁磁材料制件表面和近表面处缺陷的磁导率与基 体磁导率不同，磁化后磁感应线的分布在此畸变，发 生折射，在基体与空气交界处逸出（如图）而形成漏 磁场。
裂纹 磁力线
S N
N
S
纵向磁化裂纹产生的漏磁场
不需要退磁的情况
后续热处理，加热温度超过居里点；磁性 软、剩磁小的工件等
退磁方法
原理：磁化电流反复倒向，同时连续衰减 至0，使工件内磁场循逐渐缩小的磁滞回 线最后到达0点。
退磁后剩磁要求
一般≤0.3mT 宜用指针式剩磁强度计测量
磁粉检测技术– 检验方法
1.湿 法
概念：磁粉悬浮于载液中进行探伤的方法称湿法。湿法可 用浇法或浸法。

CDX-III磁粉探伤仪

CDX-III磁粉探伤仪

磁感应测厚仪
粗糙度测试仪
涡流测厚仪
喷砂粗糙度仪
膜厚测试仪
漆膜测厚仪
电火花检漏仪
锌层测厚仪
防腐层检测仪
防腐层测厚仪
OU5300系列微型磁轭探伤仪有交流、直流、交直流两用磁粉探伤 仪，直流供电电源为可充电池，适用于野外无电源现场操作以及高压不 能进入的容器、桥梁、管道等现场操作，一次充电连续工作可达6小时以 上。交流供电电源采用交流220V电源直接输入，无需其它仪器配套，因 而该仪器得到广泛使用。
二、技术参数
电源 充电电源 使用电池
液切勿喷到开关、插头座上。
-3-
感谢以下网站对本资料的大力支持：
测厚仪
超声波硬度计
超声波测厚仪 洛氏硬度计
光洁度仪
覆层测厚仪
便携式粗糙度仪
电镀层测厚仪
粗糙度仪
涂层测厚仪
邵氏硬度计
涂层测厚仪
橡胶硬度计
镀层测厚仪
超声测厚仪
肖氏硬度计
高温测厚仪
铸件硬度计
壁厚测量仪
防腐层检漏仪
麦考特测厚仪
表面粗糙度仪
尼克斯测厚仪
粗糙度测量仪
干膜测厚仪
LED 观片灯
湿膜测厚仪
黑白密度计
镀铬测厚仪
沧州市欧谱检测仪器有限公司，本公司成立于2000年，并于2002年通过 ISO9001国际质量体系认证，主要生产"沧州欧谱"牌超声波测厚仪、涂层测厚 仪、超声波探伤仪、里氏硬度计、布氏硬度计、邵氏硬度计、电火花检测仪、 粗糙度仪同时代理销售国内多个知名厂家的洛氏硬度计、维氏硬度计、试验 机、光谱仪、元素分析仪、噪音计、风速仪、可燃气体检测仪等无损检测仪 器。多年来公司产品以其功能强大、质量可靠、性能稳定著称，深受广大用户 和经销商们的好评。

常用磁粉探伤仪规格型号大全

常用磁粉探伤仪规格型号大全

常用磁粉探伤仪型号大全常用磁粉探伤仪主要产品有：便携式磁粉探伤仪、移动式磁粉探伤仪、交流磁粉探伤仪、交直流磁粉探伤仪、多用磁粉探伤仪、旋转磁场探伤仪、马蹄式磁轭探伤仪等，配置紫外线探伤灯可以对零件进行荧光磁粉检测。

一、产品全称：CJE-2A马蹄式电磁轭磁粉探伤仪CJE-2A磁粉探伤仪，是属于单功能便携式磁粉探伤仪，随机选配A型或D型探头，其性价比高。

技术指标：1、输入电压：AC220V±10%V2、输出电压：AC36V3、输出电流：＞10A4、提升力：大于5.5kg(约55N)5、暂载率：50%6、A型电磁轭磁极间距：0-255mmD型马蹄式磁极间距：0-160mmO磁环式磁极间距：Φ150mm1800AT（三种探头通用，随机选配）7、探伤灵敏度：A型2#试片显示清晰8、主机外形尺寸：280×135×190mm9、重量：8.5kg二、产品全称：CEE-1交直流电磁轭探伤仪CEE-1交直流磁粉探伤仪是小型便携式无损检测专用仪器，具有交直流两种输出功能。

直流输出探伤时其提升力及探伤深度远大于交流，但交流的优点是近表面的检测好于直流探伤，这款是交直流磁粉探伤仪中性价比最好的一种，随机选配A或D型探头一只。

技术指标：1、输入电压：AC220V±10%V50Hz2、输出电压：AC36V3、输出电流：＞8-15A4、提升力：AC大于6kg DC17kg5、暂载率：50%6、A型电磁轭磁极间距：0-255mmD型马蹄式磁极间距：0-160mm（二种探头通用，随机选配）7、探伤灵敏度：A型2#试片显示清晰8、主机外形尺寸：280×135×190mm（长×高×宽）9、重量：8.5kgCXX-3B旋转磁场磁粉探伤仪只具有旋转磁场探伤单功能，是一款性价比高的专用探伤仪器，锅炉行业及压力容器行业用的较多。

随机配E型探头。

技术指标：1、提升力：不带活关节：17kg(探头端面与被探工件表面间隙小于1.5mm)2、探头极距：125mm3、探头工作电压：36V4、灵敏度：可清晰显示（30/100）A型标准试片上的人工刻槽5、输出电压：220V,50Hz6、外形尺寸：135（宽）×280（深）×190mm（高）7、重量：8.5kg四、产品全称：CDX-3多用磁粉探伤仪CDX-3多用磁粉探伤仪，是属于多功能多用磁粉探伤仪，具有磁轭磁粉探伤仪，旋转磁场磁粉探伤仪的全部功能。

磁粉探伤机型号

磁粉探伤机型号

铝合金硬度计
油漆测厚仪
邵氏硬度计
油漆测厚仪
橡胶硬度计
-1-
OU5300磁粉探伤仪
沧州欧谱
三、原理及使用
1、充电 将交流220V电源接通充电器，把充电器与电池箱插头对接。即对电池充 电，充电时充电器指示灯为红色常亮，电池充满后,指示灯有红色变为绿 色常亮。充电时间一般在13-14小时，不要超过15小时。 2、蓄电池 蓄电池是探头的供电电源，在开始工作后，由于电池的连续放电，当欠压 时，提升力有明显的下降（6小时后），需对电池进行充电。 3、探伤 A:直流探伤 (1)、将探头线的插头与蓄电池插头连接，此时探头线插头上的红灯亮， 蓄电池便向探头供电。 (2)、探伤时，将探头关节开面置于被测工件上，保持良好接触。 (3)、按下探头开关，同时向被检区域喷洒磁粉或磁悬液，并保持2-3s。 (4)、松开探头开关，移开探头，对工件进行观察。 (5)、探头移至另一检查区域，重复3、4条工作。 B:交流探伤 (1)、将电源输入插头插入必须带有接地的插座中，保证地线良好接触。 (2）、探伤时，参照直流探伤3、4、5条。
洛氏硬度计
钢管测厚仪
金属硬度计
厚度测量仪
硬度测试仪
1/0开关功能：0挡供220V电源使用，1挡供12V直流电源使用。
-2-
OU5300磁粉探伤仪
沧州欧谱
四、维护及注意事项：
1、充电器充电时指示灯为红色，电池充满时有红色变为绿灯。每次充电 时间不超过15小时，充电完毕后应将充电器插头与电池插头卸下， 避免电源倒流。
黑白密度计
尼克斯测厚仪
光泽度仪
超声探伤仪
工业观片灯
DC 工作电流
AC
充电时间

磁粉探伤检测培训PPT课件

磁粉探伤检测培训PPT课件

记录和分析
详细记录发现的缺陷位置、形 状等信息，进行初步分析，并 制定处理措施。
检测后处理
01
02
03
清理工件
清除工件表面残留的磁粉 和磁悬液，保持工件清洁。
整理报告
根据检测结果编写报告， 汇总分析结果，提出处理 建议。
归档保存
将检测报告和相关资料归 档保存，以便日后查阅和 使用。
03
磁粉探伤检测结果分析
3
2. 使用高灵敏度磁粉探伤机对材料进行磁化处理， 观察材料表面是否有磁粉聚集的区域，判断是否 存在缺陷。
案例三：某航空材料的磁粉探伤检测
3. 对检测结果进行分析和记录，对 发现的缺陷进行分类和评估。
案例总结：该航空材料经过磁粉探伤 检测，成功发现了微小的表面裂纹等 缺陷，为后续修复和维护提供了依据 ，确保了飞行安全。
磁粉探伤检测具有高灵敏度、高精度和高可靠性等特点，广泛应用于各种金属材料 的检测。
磁粉探伤检测的原理
磁粉探伤检测的原理基于磁场感应原 理，当材料被磁化后，内部的缺陷和 损伤会产生磁场扰动，形成漏磁场。
磁粉探伤检测可以通过不同的磁化方 式（如纵向磁化和横向磁化）和磁粉 类型（如铁粉和荧光磁粉）来提高检 测的精度和可靠性。
05
案例分析
案例一：某机械零件的磁粉探伤检测
检测目的
检测某机械零件是否存在表面或 近表面缺陷，以确保产品质量和 安全性。
检测设备
磁粉探伤机、磁悬液、照明设备 等。
案例一：某机械零件的磁粉探伤检测
检测步骤 1. 对机械零件进行表面预处理，去除油污、锈迹等杂质。
2. 对零件进行磁化处理，使其产生磁场。
案例一：某机械零件的磁粉探伤检测
3. 喷洒磁悬液，观察零件表面 是否有磁粉聚集的区域，判断是

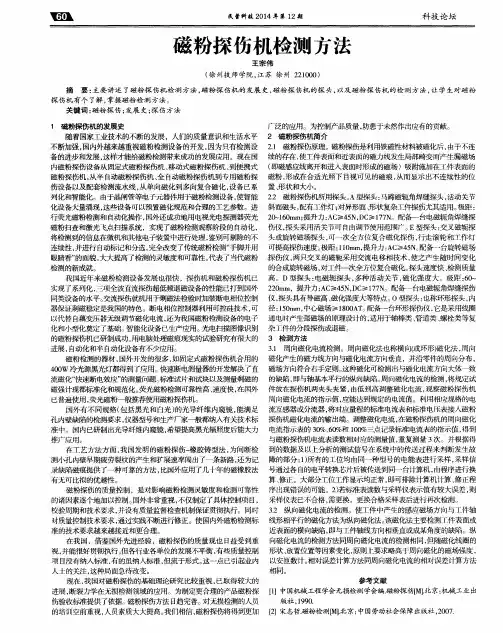

磁粉探伤机检测方法

磁粉探伤机检测方法

斜面磁头 ， 配有工作灯 ； 对异形面 、 形状复杂工件探伤尤其适用。 极距 ：
２ ０ ． － ． １ ６ ０ ｍ ｍ； 提 升力 ： ＡＣ ＞４ ￣ ５ Ｎ ， Ｄ Ｃ ≥１ ７ ７ Ｎ 。配备一 台电磁轭 角焊缝 探
伤仪 ， 探头采用活关节可 自由调节使用范同广。 Ｅ型探头 ： 交叉磁轭探 头或旋转磁场探头， 可一次全方位复合磁化探伤 ， 行走滚轮和工作灯 可提高探伤速度 。 极距 ： １ １ ０ ｍ ｍ， 提升力： Ａ Ｃ ＞４ ￣ ５ Ｎ 。 配备一台旋转磁场 探伤仪 ， 两只交叉的磁轭采用交流电移相技术 ， 使之产生随时间变化 的合成旋转磁场 ， 对工件一次全方位复合磁化。 探头速度 陕、 检测质量 检测的新成就。 电磁 轭 探 头 ， 多种 活动 关 节 ， 磁 化 强 度大 。极 距 ： ６ ０ ～ 我国近年来磁粉检测设备发展也很快，探伤机和磁粉探伤机已 高 。 Ｄ型探 头 ： 实现了系列化 ， ＿ 二 三 项全波直流探伤超低频退磁设备的性能已打到国外 ２ ２ ０ ｍｍ，提升力 ： Ａ Ｃ ＞４ ￣ ５ Ｎ ， Ｄ Ｃ ≥１ ７ ７ Ｎ 。配备一台电磁轭角焊缝探伤 同类设备的水平。 交流探伤就机用于剩磁法检验时加装断电相位控制 仪， 探头具有导磁高 、 磁化强度大等特点。 ０型探头 ： 也称环形探头 ， 内 器保证剩磁稳定是我 国的特色。断电相位控制器利用可控硅技术 ， 可 径 ： １ ５ ０ ｍ ｍ， 中心磁场 ≥１ ８ ０ ０ Ａ Ｔ 。 配备一台环形探伤仪， 它是采用线圈 以代替 自藕变压器无级调节磁化电流， 还为我国磁粉检测设备的电子 通电时产生强磁场的原理设计的， 适用于轴棒类 、 管道类、 螺栓类等复 化和小型化奠定 了基础。 智能化设备已生产应用。 光电扫描图像识别 杂工 件 的分段探 伤 或退磁 。 的磁粉探伤机 已研制成功 。 用电脑处理磁痕现实的试验研究有很大的 ３ 检测 方法 进展 ， 自动化和半 自动化设备有不少应用。 ３ ． １ 周 向磁化电流检测。周向磁化法也称横向威 环形） 磁化法 ， 周向

MT探伤方法与应用及MT工艺的编制与优化

MT探伤方法与应用及MT工艺的编制与优化
5
MT探伤设备
磁化，有些还可进行复合磁化。该类设备可分别进行 交流或直流退磁，或交直流全自动退磁。设备上均装 有磁悬液循环和喷洒装置。该类设备有的还配有支杆 触头，通过软电缆连接，软电缆另外还可实行绕电缆 法探伤。
6
7
8
9
10
11
12
13
MT探伤设备
1.2移动式磁粉探伤机
1.2.1 组成—磁化电源、磁化线圈、触头（支杆或夹
31
MT探伤设备
紫外灯的组成：由两个主电极、一个辅助启动
电极、贮有水银的内管（石英管水银蒸汽可达 4——5个大气压）及外管（深紫色玻璃罩）组 成。 紫外灯的光线：紫外灯发出的光包括不可见的 紫外光和可见光。不可见的紫外光波长峰值在 365nm附近。这正是激发荧光磁粉发出荧光 （所发荧光波长范围为510—550nm，黄绿色） 所需的波长。不需要的可见光、红外线和短波 32 紫外线可通过深紫色玻璃罩滤掉，仅让波长
4
MT探伤设备


喷洒装置：磁悬液槽、电动泵、软管和喷嘴组成。
螺管线圈：进行纵向磁化、退磁。 断电相位控制器：剩磁法时交流探伤机必须配备。
1.1.2 常见固定式磁粉探伤机型号：（ 2000A-12000A ） CEW-2000 、 CEW-2000A 、 CEW-4000 、 TC-6000 、 CEW-10000。 1.1.3常见固定式磁粉探伤机特点：两磁化卡头间最大距 离从1米到4.5米。该类设备可进行周向磁化、纵向
1.2.3常见移动式磁粉探伤机特点：与固定式相比，无磁 悬液循环和喷洒装置、磁化卡头。由于重量较重，一 般装有滚轮，可来回移动。配合使用的附件有支杆触 头、夹钳触头、开合式和闭合式。若使用软电缆，随 着电缆的延长，检验部位的电流值会显著降低，若采

磁粉探伤工艺

磁粉探伤工艺
荧光磁粉一般只适于湿法。
4.1.2 非荧光磁粉 四氧化三铁黑磁粉、三氧化二铁红磁粉、工业纯铁粉为原料粘附
其它颜料的有色磁粉（如白磁粉等）、JCM系列空心磁粉（铁铬铝 的复合氧化物，用于高温）共四种。前两种既适于湿法也适于干法， 后两种只用于干法。 4.1.3 磁粉的性能： ①磁特性：高磁导率（易被吸附）、低矫顽力（易分散流动）、低 剩磁（易分散流动）。为度量磁性，采用磁性称量法（磁粉称量 仪），湿法普通磁粉不低于7g，干法磁粉不低于10g，荧光磁粉不 低于5g。 ②粒度：即磁粉颗粒的大小，影响悬浮性、吸附力。粗磁粉的磁导 率较细磁粉的高。对干磁粉，粒度范围10-50μm，最大不超过150 μm；对湿磁粉，粒度范围5-10μm，最大不超过50 μm。探伤中， 湿法常用磁粉300目以上细磁粉，即15 μm以下。 ③形状：保证好的磁吸附性能和流动性能。条形、椭圆形、球形。 条形容易磁化形成磁极，易被吸附，但流动性不好。球形流动性好
磁粉检测的检测方法，一般根据磁粉检测所用的载液或载体不 同，分为湿法和干法检测；根据磁化工件和施加磁粉或磁悬液的时 机不同，分为连续法和剩磁法检测。根据不同分类条件，磁粉检测 方法的分类为表6-1所示。
表6-1磁粉检测方法分类
分类条件 施加磁粉的载体 施加磁粉的时机
磁化方法
磁粉检测方法 湿法（荧光磁粉、非荧光磁粉），干法（非荧光磁粉）
用广泛。 该类设备可以对被检零件用通电法和中心导体法进行周向磁化，用线圈法或固定式磁轭
进行纵向磁化。还可进行各种形式的多向磁化，并能对工件退磁。 该类设备常用湿法，还常常备有支杆触头和电缆，对大型零件进行磁化，荧光法时还配
有荧光灯和遮光罩。
5.2.2 移动式探伤机 一种装在小车上，可移动到现场的半固定式探伤机，磁化电流一般在500A～8KA。其主

第三章 磁粉检测设备

第三章 磁粉检测设备
8)通电时间测量器：可用通电时间控制器（如袖珍 式电秒表），用于测量通电磁化时间。
精选课件
22
第3部分——字母，代表磁粉探伤机的结构形式；
第4部分——数字或字母，代表磁粉探伤机的最大磁化 电流或探头形式。
如CJW-4000型，为交流固定式磁粉探伤机，最大周向磁
化电流为4000A；CZQ-6000型，为超低频退磁直流磁
粉探伤机，最大周向磁化电流为6000A。
精选课件
11
第1个字母
C
第2个字母
➢ 6、照明装置 :非荧光磁粉检测时，在波长范围为 400-760nm的可见光下观察磁痕。可见光是目视可见
的光，即七种颜色的光。
➢ 7、退磁装置 :不妨碍使用精选要课件 求。
14
3.3 磁粉检测辅助器材
（1）光源
磁粉检测观察照明装置有可见光光源和紫外 线光源。
1）可见光光源
自然光，白炽灯，日光灯。只要满足白光照度 即可。一般应大于等于1000Lx，最低也得500Lx。
小于固定式设备，有良好的机动性和适应性。
精选课件
6
精选课件
7
特点：额定周向磁化电流一般为500-8000A，主体 为磁化电源，可提供交流和单相半波整流电的磁化 电流。
适用：借助运输工具运至现场可对大型工件探伤。
精选课件
8
（3）便携式磁粉探伤仪
便携式设备体积小，重量轻，也称为手提式磁粉 探伤仪。这种设备的机动性、适应性最强，可用 于各种现场作业，如锅炉、压力容器的内、外探 伤，飞机的现场维护检查，立体管道的检查，乃 至高空、水下作业等。
度，不代表具体的值。
精选课件
19
3 ）磁化电流表：磁粉设备上，表征磁场强 度的电流值，至少半年校验一次。

CDX–III磁粉探伤仪使用说明书

CDX–III磁粉探伤仪使用说明书

CMT-IV磁粉探伤仪北京中科华森检测设备有限公司服务热线：400-619-0658制北京中科华森检测设备有限公司地址:北京市海淀区马连洼北路9号服务电话: 010-******** 010-********传真: 010-********网址：一、概述CMT-IV磁粉探伤仪是我公司吸收国内外同类产品的优点自行设计生产的新型磁粉探伤设备。

采用外加磁场磁化法，使仪器具有体积小、重量轻等优点，配以标准铝合金箱，携带方便，该仪器可选配A、D、O、E四种探头。

功能选配：►A型探头：也称马蹄磁轭探头或角焊缝探头，活动关节斜面磁头,配有工作灯;对异形面、形状复杂工件探伤尤其适用.极距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏;重量:2.0㎏。

利用这种探头制成一台设备叫马蹄形磁轭探伤仪或角焊缝探伤仪，探头利用活关节使用范围广。

►D型探头：也称电磁轭探头，多种活动关节，磁化强度大。

极距：60-220㎜，提升力：AC≥5㎏，DC≥18㎏；重量：2.5㎏.独立利用这种探头制成的设备叫电磁轭探伤仪，探头具有导磁高、磁化强度大等特点。

►O型探头：也称环形探头，内径:150㎜,中心磁场≥180Oe.重量:2.5㎏.独立利用这种探头制成一台设备叫环形探伤仪，它是利用线圈通电时产生强磁场的原理设计的，适用于轴棒类、管道类、叶片类等复杂工件的分段探伤或退磁。

►Ｅ型探头（旋转磁场探头）：对各种直焊缝、环焊缝、对接焊缝及几何形状大的平面、曲面等进行一次全方位探伤，探头装有滚轮，即方便操作又提高了检测速度，探头上装有工作照明灯，便于观察。

二、技术性能1、电源：AC 220V ±10％50HZ 5A2、输出：AC 36V 12A 可选配A、D、O三种探头3、探伤速度：≥6米/分4、探头温升：≤60℃5、工作节拍：建议在长时间连续工作时：充磁时间≤3秒，间隙时间≥5秒6、仪器重量：约6.0Kｇ三、基本配置1、CMT-IV主机1台2、A、D、O、E型探头各1只3、电源线1根4、输出线1根5、保险丝管5A 2只6、合格证1份7、保修单1份四、操作与维修使用本仪器前请详细阅读本说明书，了解掌握仪器结构和技术性能，检查电源与本仪器要求是否相符，连接是否正确，正确无误后方可接通电源，初次使用或久藏复用前，应检查仪器是否完好。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电解测厚仪
粗糙度仪
氧化膜测厚仪
粗糙度检测仪
磁性测厚仪
OU5300系列微型磁轭探伤仪有交流、直流、交直流两用磁粉探伤 仪，直流供电电源为可充电池，适用于野外无电源现场操作以及高压不 能进入的容器、桥梁、管道等现场操作，一次充电连续工作可达6小时以 上。交流供电电源采用交流220V电源直接输入，无需其它仪器配套，因 而该仪器得到广泛使用。二、技术参数电源 充电电源 使用电池
钢板测厚仪
模具硬度计
金属测厚仪
超声波硬度计
管道测厚仪
超声测厚仪
布氏硬度计
高温测厚仪
布氏硬度计
壁厚测量仪

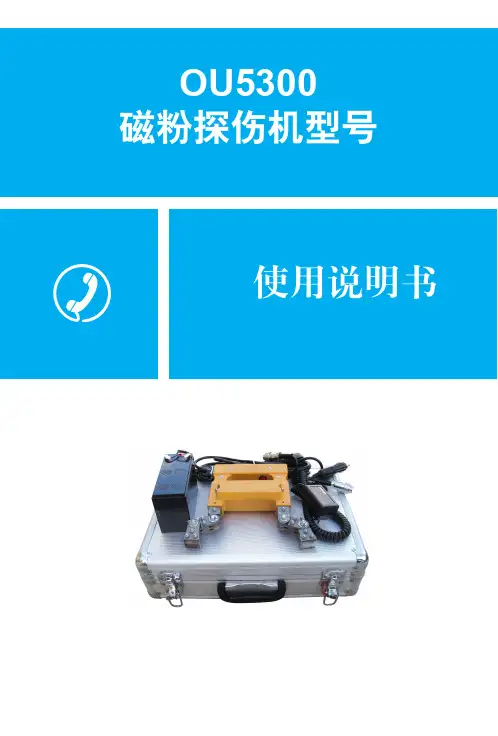

OU5300 便携式磁粉探伤机报价
