110kV变电值班员试题

110KV变电站值班员高级工一、单项选择1.串联谐振的形成决定于______。

A 电源频率B 电路本身参数C 电源频率和电路本身参数达到ωL=1/ωC答案：答:A2.在正常运行情况下，中性点不接地系统的中性点位移电压不得超过______。

A 15％B 10％C 5％答案：答:A3.国产强迫油循环风冷变压器空载运行时，应至少投入______组冷却器。

A 1B 2C 4答案：答:B4.变压器接线组别表明______间的关系。

A 两侧线电压相位B 两侧相电压相位C 两侧电流相位答案：答:A5.变压器在额定电压下，二次开路时在铁芯中消耗的功率称为______。

A 铜损B 无功损耗C 铁损答案：答:C6.双回线路的横差方向保护装有方向元件和______元件。

A 选择B 起动C 闭锁答案：答:B7.SW6─220型断路器的四个断口都加装了并联电容，按其电容从母线侧向线路侧排列，依次为C1、C2、C3、C4，其每个电容的大小顺序为______。

A C1>C2>C3>C4B C1<C2<C3<C4C C1=C4>C2=C3答案：答:C8.500kV变压器过励磁保护反应的是______。

A 励磁电流B 励磁电压C 励磁电抗答案：答:B9.在三相四线制电路中，中线的电流______。

A 一定等B 一定不等于C 不一定等于答案：答:C10.有绕组的电气设备在运行中所允许的最高温度是由______性能决定的。

A 设备保护装置B 设备的机械C 绕组的绝缘答案：答:C11.新变压器油的闪点不应低于______。

A.100℃B.135℃C.125℃答案：答:B12.变压器铁芯及其所有金属构件必须可靠接地的原因是______。

A 防止产生过电压B 防止绝缘击穿C 防止产生悬浮电位、造成局部放电答案：答:C13.变压器空载电流增大，可能引起的原因是______。

A 供电电压变低B 电源周波下降C 内部出现故障答案：答:C14.一台六极异步电动机，它的转速应是______。

广东省电力局变电运行统考必备知识试题（A卷）（110KV 值班长）一、填空题：1.产生串联谐振的条件是_______________。

2.发生三相对称短路时，短路电流中包含_______________分量。

3. 2.5级的电气仪表其绝对误差为_______________。

4.变压器的_________保护和________保护不得同时退出。

5.GW4-110GD/600的隔离开关中，D代表_______________，600代表_______________ 。

6.独立避雷针接地电阻值大应大于_________，变电站的主地网接地电阻不应大于_________。

7.正弦交流电i=Sin（628t+30︒）A，最大值Im = ________A，频率ω= _______rad/s，初相角ϕ = ________。

8.为了防止________________，经消弧线圈接地系统一般不采用欠补偿和完全补偿方式，而采用__________方式。

9.对铅酸蓄电池进行核对性充放电时，单电池放电终极电压是____________。

10.我国电网运行目前采用的中性点接地方式，10KV为_____________系统。

11.大气过电压包括两种，一种是___________过电压，一种是雷击于设备附近设备上产生的____________。

12.当SF6气体压力降至闭锁开关时，控制屏上开关位置指示灯___________。

13.在雷雨天巡视室外高压设备时，应穿____________，并不得靠近____________和___________。

14.“两票三制”的“三制是指________________________、__________________、______________________________。

15.装设接地线时，应先装设____________，后接____________。

二、选择题：1.变压器的最高运行温度受________耐热能力的限制。

2024年总公司变电站值班员实际题一、 某110kV 变电站，变压器为三圈变压器，两台主变、110kV 母线、35kV 母线、6kV 母线均并列运行。

1、当6kV 母线电压表A 、B 、C 三相电压分别指示为0.1kV 、0kV 、6.3kV ，试推断故障性质，并写出处理步骤。

二、某变电站主接线图如下：其中1#电源供电，2#电源线路有工作，110kV I 、II 段母线并列运行，35kV I 、II 段母线并列运行，6kV I 、II 段母线分列运行，II#主变12开关液压机构失压的处理。

（1、2#主变容量均为31500kVA ，本站所带全部负荷为35000kW ）三、为什么35kv 的变电站当一台主变停运时，要解除另一台主变的过流跳分段压板?答：1）线路的过流时限与主变的过流时限跳分段的时限相同，假如线路出现发生故障启动过流爱护，可同时引起主变过流跳分段动作跳开分段开关，从而造成母线失电，使事故扩大。

2）防止工作人员检修停运主变时，爱护误动或整组试验是造成分段开关跳闸。

四、画出双电源回路的检同期与检无压重合闸的动作原理图，并说明其动作过程?为什么在检无压的一侧也要同时加装检同期装置?答：1）+ZCH是指当线路由于爱护动作跳闸后，检无压的一侧检查线路无电压后进行重合，而另一侧投检同期，检查线路有电压并且达到同期后进行重合，使线路复原正常运行。

2）假如一侧投无压，另一侧投同步检定，那么，在运用无电压检定的那一侧，当其断路器在正常运行状况下由于某种缘由(如误碰、爱护误动)而跳闸时，由于对侧并未动作，因此线路上有电压，因而就不能实现重合，这是一个很大的缺陷。

为了解决这个问题，通常在检定无压的一侧也同时投入同期检定继电器，两者的触电并联工作，这样就可以将误跳闸的断路器重新投入。

五、35kv 变电站为两台主变并列运行，现象：1#主变由于差动爱护动作跳闸，6kvI 段母线B 相失压，6kv 线路速断爱护动作跳闸。

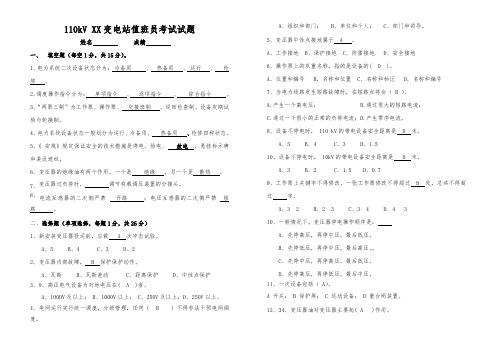

110kV XX变电站值班员考试试题姓名成绩一、填空题（每空1分，共15分）。

1、电力系统二次设备状态分为：冷备用、热备用、运行、检修。

2、调度操作指令分为：单项指令、逐项指令、综合指令。

3、“两票三制”为工作票、操作票、交接班制、巡回检查制、设备定期试验与轮换制。

4、电力系统设备状态一般划分为运行、冷备用、热备用、检修四种状态。

5、《安规》规定保证安全的技术措施是停电、验电、放电、悬挂标示牌和装设遮栏。

6、变压器的绝缘油有两个作用，一个是绝缘，另一个是散热。

7、变压器过负荷时，调节有载调压装置的分接头。

8、电流互感器的二次侧严禁开路；电压互感器的二次侧严禁短路。

二、选择题（单项选择，每题1分，共25分）1、新安装变压器投运前，应做 A 次冲击试验。

A、5B、4C、3D、22、变压器内部故障， B 保护保护动作。

A、瓦斯B、瓦斯差动C、距离保护D、中性点保护3、9、高压电气设备为对地电压在( A )者。

A、1000V及以上；B、1000V以上；C、250V及以上；D、250V以上。

4、电网运行实行统一调度，分级管理，任何（ B ）不得非法干预电网调度。

A、组织和部门；B、单位和个人；C、部门和领导。

5、变压器中性点接地属于 A 。

A、工作接地B、保护接地C、防雷接地D、安全接地6、操作票上的双重名称，指的是设备的( D )。

A．位置和编号 B．名称和位置 C．名称和标记 D．名称和编号7、当电力线路发生短路故障时，在短路点将会（ B ）。

A.产生一个高电压；B.通过很大的短路电流；C.通过一个很小的正常的负荷电流；D.产生零序电流。

8、设备不停电时， 110 kV的带电设备安全距离是 D 米。

A、5B、4C、3D、1.510、设备不停电时， 10kV的带电设备安全距离是 D 米。

A、3B、2C、1.5D、0.79、工作票上关键字不得修改，一张工作票修改不得超过 B 处，总共不得超过字。

A、3 2B、2 3C、3 4D、4 310、一般情况下，变压器停电操作顺序是：A、先停高压，再停中压，最后低压。

110kV、35kV变电站值班员试题库(2020年度)专业：变电运行工种：110kV、35kV变电站值班员***********************************************************一、单选题（只能选择一个答案，不选、多选、选错都不得分）1、过电流方向保护是在过电流保护的基础上。

加装一个( )而组成的装置。

A、负序电压元件B、复合电流继电器C、方向元件D、选相元件答案：C2、对变压器差动保护进行判方向时。

应在变压器( )时进行。

A、停电B、空载C、载有一定负荷D、过负荷答案：C3、中性点经装设消弧线圈后，若接地故障的电感电流大于电容电流，此时补偿方式为( )A、全补偿方式B、过补偿方式C、欠补偿方式D、不能确定答案：B4、电气设备外壳接地属于( )。

A、工作接地B、防雷接地C、保护接地D、大接地答案：C5、衡量电能质量的三个主要技术指标是电压、频率和( )。

A、波形B、电流C、功率D、负荷答案：A6、把交流电转换为直流电的过程叫( )。

A、变压B、稳压C、整流D、滤波答案：C7、电力系统的稳定性干扰最严重的是（）。

A、发生三相短路B、系统内发生严重两相接地短路C、投、切大型空载变压器D、单相接地短路答案：A8、变压器的功能是( )。

A、生产电能B、消耗电能C、生产又消耗电能D、传递功率答案：D9、变压器油在变压器内主要起( )作用。

A、冷却和绝缘B、消弧C、润滑D、填补答案：A10、变压器的额定电流是指（）A、允许长期连续通过的电流B、允许通过的最大负荷电流C、允许通过的最大故障电流D、允许通过的电流值答案：A11、变压器铭牌上的额定容量是指( )。

A、有功功率B、无功功率C、视在功率D、平均功率答案：C12、变压器正常运行时的声音是( )。

A、断断续续的嗡嗡声B、连续均匀的嗡嗡声C、时大时小的嗡嗡声D、无规律的嗡嗡声答案：B13、变压器中性点接地是( )A、工作接地B、保护接地C、工作接零D、保护接零答案：A14、对变压器绝缘强度影响最大的是( )。

变电站值班员-初级工测试题及参考答案一、单选题（共41题，每题1分，共41分）1.变压器呼吸器的作用是（）。

A、用以清除变压器油中的杂质和水分B、用以吸收和净化变压器匝间短路时产生的烟气C、用以清除吸入空气中的杂质和水分D、用以清除变压器各种故障时产生的油烟正确答案：C2.电压等级为110kV的设备不停电时的安全距离是：（）A、0.70米B、0.35米C、1.0米D、1.5米正确答案：D3.电力电缆的功能，主要是传送的分配大功率（）的A、电势B、电流C、电压D、电能正确答案：D4.因隔离开关传动机构本身故障而不能操作的，应（）处理。

A、以后B、停电C、自行D、带电处理正确答案：B5.如电压互感器高压侧和低压侧额定电压分别是60000V和100V，则该互感器的互感比为（）。

A、6000 ／100B、600／1C、1／600D、600/√3正确答案：B6.为增强继电保护的可靠性，重要变电站宜配置两套直流系统，同时要求（）。

A、正常时两套直流系统分列运行B、正常时两套直流系统并列运行C、两套直流系统同时运行互为备用D、任何时候两套直流系统均不得有电的联系正确答案：A7.新设备连续带电试运行达到规定时间，由（）根据调试试运情况确定新设备能否转入正式运行，若不具备正式运行条件或需停电消缺，应通过运行单位向中调提出申请A、运行值班人员B、运行单位C、启动试运行指挥组D、项目负责人正确答案：C8.电力电容器在下列（）情况下不应退出运行。

A、电容器外壳明显变形B、功率因数表指示功率因数从0.99降低到0.91C、电容器连接点严重过热D、电容器瓷绝缘表面闪络放电正确答案：B9.高压输电线路的故障，绝大部分是（）。

A、两相相间短路B、两相接地短路C、三相短路D、单相接地短路正确答案：D10.绝缘操作杆是用于（）对带电设备进行操作的绝缘工具。

A、长期B、1小时C、平时D、短时间正确答案：D11.事故事件调查应贯彻“（）综合治理”的方针。

广东省电力局变电运行统考必备知识试题（B卷）（110KV 值班员）一、填空：1.变压器过负荷保护接于_______________回路。

2.在处理事故过程中，可以不填写_______________。

3.变压器是根据______________原理工作的。

4.运行中的油开关严禁________。

5.当运行电压超过________倍的电容器额定电压时，应将运行中的电容器仃用。

6.运行中的电压互感二次侧线圈严禁________。

7.高压断路器，当系统正常时能切断和接通________电流和____________电流；当系统中发生故障时，与保护装置配合，能迅速切断________电流，防止扩大事故范围。

8.变压器的________保护和________保护必须同时投入。

9.后备保护分________和________。

10.中性点绝缘水平与首端绝缘水平相同的三相变压器，叫做________变压器。

11.导线接头长期允许的工作温度通常不应超过_______________。

12.距离I段的保护范围是线路全长的_______________。

13.取下开关控制回路保险时，应先拉_________极，后拉________极。

14.互感器的二次侧必须________，以保证设备和人身的安全。

15.在纯电感电路中，________超前________90°。

二、选择题：1.无载调压变压器在切换分接头后，应测量其绕组的（）。

A、绝缘电阻；B、直流电阻；C、交流耐压。

2.1YBM和2YBM母线正常时（）。

A、不带电；B、带正电；C、带负电。

3.在10KV中性点不接地系统中，发生单相接地时，非故障的相电压将（）。

A、不变；B、降低；C、升高。

4.当系统发生故障时，正确地切断故障点最近的断路器的性能，称为继电保护的（）。

A、快速性；B、选择性；C、可靠性。

5.电容式自动重合闸的动作次数是（）。

A、可进行二次；B、只能重合一次；C、视接的线路的性质而定。

工人岗位试题库试题内容熔点： 熔点是固体物质受热开始熔化的温度； 频率： 交流电每秒时间内所变化的周期数；短路： 电流不经过负载而直接将电源从外电路连成闭合回路叫短路；接地： 把电气设备的某一金属部分通过导体与土壤间作良好的电气连接称为接地。

保护接地： 将电气设备的金属外壳与接地体连接，称为保护接地；工作接地： 将电力系统中的某一点（通常是中性点）直接或经特殊设备 （消弧线圈、电抗、电阻等），与大地作金属连接称为工作接地。

保护接零： 将电气设备的金属外壳与电网的零线（变压器中性点）相连，称为保护接零。

重复接地： 除中性点必须良好接地外，还必须将零线一处或多处重复通过接地体与大地再次相连，以降低设备漏电时外壳对地电压，减小零线断线时的危害。

接触电压： 接触电压是指人站在发生接地短路故障设备的旁边，触及漏电设备的外壳时，其手、脚之间所承受的电压叫接触电压。

由接触电压引起的触电称为接触电压触电。

电气闭锁： 利用断路器、隔离开关辅助接点接通或断开电气操作电源而达到闭锁目的的一种装置， 普遍用于电动隔离开关和电动接地开关上。

温升： 运行中，设备温度比环境温度高出的数值叫温升。

跳跃：指断路器在手动合闸或自动装置动作使其合闸时，如果操作控制开关为复归或控制开 关触点、自动装置触点卡住，此时恰巧继是保护动作使 为路器跳闸而发生的多次“跳-合”现象。

试题答案某一110KV 线路距离保护Ⅰ段定值Z Ⅰ=3Ω/ph ，电流互感器的变比为600/5，因某种原因电流互感器的变比改为1200/5，试求改变后第一段的动作值。

解：该定值的一次动作阻抗为Z Ⅰ*nTV/ nTA =3×1100/120=27.5（Ω/ph ）改变变比后的Ⅰ段动作阻抗值为Z ′Ⅰ*nTV/ nTA=27.5×240/1100=6（Ω/ph ）答：动作阻抗为6Ω/ph 。

如图所示，求星形接线等效变换成角形接线后的等值电阻值？求解:一台SFSL-31500/110变压器，其各侧容量相等，各侧额定电压为110/38.5/11KV ，求该变压器各侧的额定电流是多少？解：已知S=31500KVA U1=110KV U2=38.5KVU3=11KV求I1、I2、I3各多少？I1=S/√3U1=31500/1.732×110=165.35A I2=S/√3U2=31500/1.732×38.5=472.4A I3=S/√3U3=31500/1.732×11=1653.54A答：110KV 侧额定电流165.35A ，35KV 侧额定电流。

110kV变电站正值班员岗位培训试题库岗位培训『试题臁110kV变电站值班员一、选择题1.在直流电路中，通过电阻器的电流与施加在电阻器两端的电压成反比（）（a）；（b）与…成比例；（c）它与两端施加的电压无关。

B2、在交流回路中，通过一个元件的电流，与加在它两端的电压成正比，与该元件的（）成反比。

(a)电阻；(b)电抗；(c)阻抗；(d)额定功率。

c3.在交流电路中，通过元件的电流为I，两端施加的电压为u，其功率因数为cosφ，则其有功功率P为：（）。

(a)uicosφ；(b)uisinφ；(c)ui；(d)ui/cosφa4.在交流电路中，通过元件的电流为I，两端施加的电压为u，其功率因数为cosφ，则其无功功率q为：（）。

(a)uicosφ；(b)uisinφ；(c)ui；(d)ui/cosφb5、在交流回路中，已知一台三相变压器的额定功率为s，它运行的额定电压为u，则它的额定电流为：（）。

(a)s/u；(b)s/√3u；(c)数据不足无法计算。

b6.电容器的电容电抗与电容成正比（）。

（a）反比；（b）成比例；（c）没什么。

A.7、电抗器电抗的大小与电感量成（）。

(a)反比；(b)正比；(c)无关。

b8.电容器的电容电抗与一次系统的频率成正比（）。

（a）反比；（b）成比例；（c）没什么。

A.9、电抗器电抗的大小与一次系统的频率成（）。

(a)反比；(b)正比；(c)无关。

b10、一个5ω的电阻和一个10ω电阻并联，当回路中的总电流为15a时，则5ω的电阻上流过的电流为（）。

（a）12a；(b)7a；(c)10a；(d)5a。

c11、一个5ω的电阻和一个10ω电阻串联联，当回路中的总电压为15v时，则5ω的电阻上的电压为（）。

（a）12v；(b)7v；(c)10v；(d)5v。

d12.一个5Ω电阻和一个10Ω电阻串联。

当电路中的总电压为15V时，为5Ω。

电阻器两端的电压为（）。

（a） 12v；（b）7v；（c）10v；（d）5v.d13、三相交流系统中，星形接线时，线电压是相电压（）倍。

变电站值班员-初级工模拟试题（含答案）一、单选题（共41题，每题1分，共41分）1.为了保护电容器组，自动放电装置应装在电容器断路器的（），并与电容器直接并联。

A、负荷侧B、电源侧C、母线侧D、刀闸侧正确答案：A2.隔离开关拉不开时应采取（）的处理。

A、两人拉B、用加力杆拉C、用力拉D、不应强拉，应进行检查正确答案：D3.感知电流是使人有感觉的（）电流。

A、最大B、最小C、平均D、瞬时正确答案：B4.将建筑物金属屋顶及建筑物内的所有大型金属物体全部进行良好的接地，是了防止（）A、参数谐振过电压B、感应雷过电压C、直击雷过电压D、长线路电容效应引起的工频过电压。

正确答案：B5.油浸变压器的主要部件有铁芯、绕组、油箱、呼吸器、防爆管、散热器、绝缘套管、分接开关、气体继电器、温度计、净油器和（）等。

A、风扇B、油枕C、油泵D、支撑瓷瓶正确答案：B6.在变电站中安装避雷针是了防止（）。

A、长线路电容效应引起的工频过电压B、参数谐振过电压C、直击雷过电压D、感应雷过电压正确答案：C7.电压互感器二次负载变大时，二次电压（）。

A、基本不变B、变小C、不一定D、变大正确答案：A8.变电工作票一式两份，其中的一份必须经常保存在工作地点，由工作负责人收执，另一份由（）收执，按值移交。

A、值班员B、调度员C、工作票会签人D、工作票签发人正确答案：A9.禁止使用不合格、（）未试验的安全工器具。

A、超期B、到期C、限期D、过期正确答案：B10.衡量电能质量的三个主要技术指标是电压、频率和（）。

A、波形B、负荷C、功率D、电流正确答案：A11.在变压器门型构架上（）安装避雷针。

A、不用C、必须D、不得正确答案：D12.监控系统以一个变电站的（）作为其监控对象。

A、电流、电压、有功量、无功量B、主变压器C、控制室内运行设备D、全部运行设备正确答案：D13.对采用单相重合闸的线路，当发生永久性单相接地故障时，保护及重合闸的动作顺序为（）。
