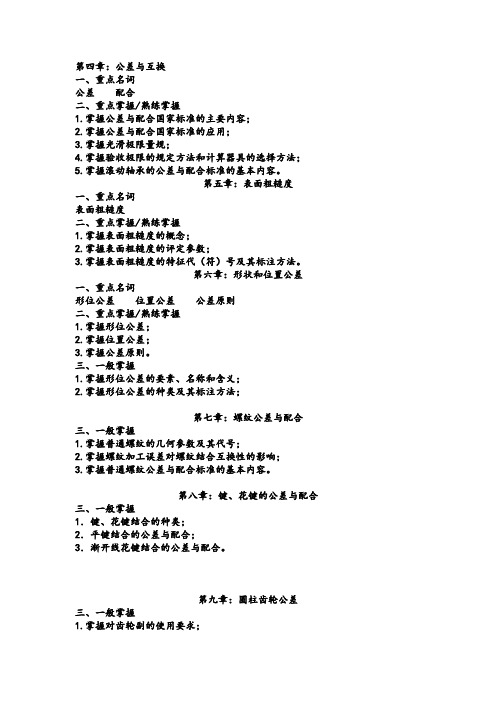

第四章：公差与互换一、重点名词公差配合二、重点掌握/熟练掌握1.掌握公差与配合国家标准的主要内容；2.掌握公差与配合国家标准的应用；3.掌握光滑极限量规；4.掌握验收极限的规定方法和计算器具的选择方法；5.掌握滚动轴承的公差与配合标准的基本内容。
第五章：表面粗糙度一、重点名词表面粗糙度二、重点掌握/熟练掌握1.掌握表面粗糙度的概念；2.掌握表面粗糙度的评定参数；3.掌握表面粗糙度的特征代（符）号及其标注方法。
第六章：形状和位置公差一、重点名词形位公差位置公差公差原则二、重点掌握/熟练掌握1.掌握形位公差；2.掌握位置公差；3.掌握公差原则。
三、一般掌握1.掌握形位公差的要素、名称和含义；2.掌握形位公差的种类及其标注方法；第七章：螺纹公差与配合三、一般掌握1.掌握普通螺纹的几何参数及其代号；2.掌握螺纹加工误差对螺纹结合互换性的影响；3.掌握普通螺纹公差与配合标准的基本内容。
第八章：键、花键的公差与配合三、一般掌握1．键、花键结合的种类；2．平键结合的公差与配合；3．渐开线花键结合的公差与配合。
第九章：圆柱齿轮公差三、一般掌握1.掌握对齿轮副的使用要求；2.记清齿轮副的公差及误差的名称和代号；3.记清齿轮的公差及误差的名称和代号；4.掌握齿轮公差标准的基本综合练习题一、填空题1．公差标准是对几何量误差的限制性措施，采用相应的技术措施是贯彻公差与配合制的技术保证。
2．轴φ50js8，其上偏差为 +0.019 mm，下偏差为 -0.019 mm。
3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当径向全跳动误差不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。
4．径向圆跳动公差带与圆度公差带在形状方面相同，但前者公差带圆心的位置是固定的而后者公差带圆心的位置是浮动的。
5．φ30 +0.0210mm的孔与φ30-0.007-0.020mm的轴配合，属于基孔制间隙配合。
6．φ50mm的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是-0.05 。
互换性与测量技术基础——试样表面粗糙度测量实验班级：机自11-1班姓名：龙秀森学号：11041114一、实验目的1. 了解表面粗糙度的测量原理、常用方法以及需要测定的参量；2. 学习掌握TR220手持式粗糙度仪、RM—20袖珍式粗糙度仪的使用方法；3. 测定待测物件的轮廓算术平均偏差Ra等参量。
二、实验仪器粗糙度比较样板、TR220手持式粗糙度仪、RM—20袖珍式粗糙度仪。
三、实验内容内容I：表一、比较法测量表面粗糙度编号名称材料Ra（μm）加工方法2 矩形块45#钢 3.2 车床1 小圆柱体45#钢 6.3 立铣内容II：用RM-20袖珍式表面粗糙度仪检测材料：碳化硅加工方法：电火花注意：指定样件，指定表面才能使用该仪器，粗糙面严紧使用，否则损坏一起。
Ra最大只能测15um。
RM-20袖珍型表面粗糙度仪RM-20袖珍型表面粗糙度仪的使用：a、开机打开电源开关，电源接通。
b、功能选择如果需要选择测量参数Ra，将手指轻触图1中3键，如果需要选择测量参数Rz，将手指轻触图1中3键，屏幕将显示Rz值，再直接按3键，屏幕将回到Ra值。
如果需要选择取样长度，将手指轻触图1中4键，若此时的取样长度为0.25mm,再次按此功能键，长度变为0.8mm，再一次则为2.5mm，然后再回到0.25mm。
取样长度的选择根据工件表面质量来选取相应的取样长度。
各取样长度对应的范围如下：0.25mm Ra 0.05-0.15（um）0.8mm Ra 0.1-2.5(um)2.5mm Ra 6.0-15.0(um)c、启动、运行和运行结束将仪器▼||▼对准被测工件表面，用说指轻按1键，传感器开始移动，屏幕自动记录表面粗糙度的数值，待传感器返回开始位置，运行结束，即可开始下次测量。
注：运行结束前，仪器不会响应再次测量的命令，完整的测量结束后，才允许进行下次操作。
d、充电当开机后或测量过程中，液晶屏出现闪烁现象，说明电池电压低于工作电压下限，应予充电。
14.1表面粗糙度的含义和评定参数主讲教师：马惠萍第4章 表面粗糙度设计1.问题的提出？（含义及为什么对零件提出表面精度要求？）2.用什么评定？（评定基准及其评定参数）3.如何选用或设计表面粗糙度？4.在零件图上如何标注？第4章 表面粗糙度设计的学习内容why what how how表面粗糙度的产生：(3) 以及机床等工装系统的振动等。
(2) 切削过程中切屑分离时的塑性变形；(1) 切削后遗留的刀痕；微小峰谷的高低程度和间距状况称为表面粗糙度，它是一种微观几何形状误差，也称微观不平度。
4.1.1表面粗糙度的含义一般按S 分：S ＜1mm 为表面粗糙度1≤S ≤10mm 为波纹度S ＞10mm 为 f 形状表面粗糙度是指加工后零件表面的微小峰谷（Z ）高低程度和间距（S ）状况。
间距S高低ZS＜1mm短波滤波器滤波后：1≤S≤10mm带通滤波器滤波后：S>10mm长波滤波器滤波后：（1）影响零件的耐磨性；（2）影响配合性质的稳定性；（3）影响抗疲劳强度；（4）影响抗腐蚀性；表面不是越光越好。
4.1.2 表面粗糙度对机械零件使用性能的影响4.1.3 表面粗糙度评定的基本术语1. 取样长度lr---基准线长度。
至少含5个波峰和波谷2.评定长度ln-- --最小的测量长度。
一般包括5个取样长度lr图5.4 取样长度和评定长度3. 中线—指具有几何轮廓形状并划分轮廓的基准线图4-5 轮廓中线轮廓算术平均中线：在取样长度内lr ，划分实际轮廓为上、下两部分面积相等的线轮廓算术平均中线dxx Z lrRa rl ⎰= 0)(1（1）轮廓的算术平均偏差Ra （触针式电感轮廓仪测量0.025-6.3）在取样长度lr 内，纵坐标值Z (x )的绝对值的算术平均值∑=≈ni iZnRa 11Z iZ (x )xlrRa算术平均偏差Ra4.1.4 表面粗糙度的评定参数—幅度（高度）参数（2）轮廓的最大高度Rz minV max P Z Z Rz +=在取样长度lr 内maxP Z 1P Z 1v Z 2v Z Rz最大高度Rz中线maxv Z图4.9 微观形状对质量的影响幅度参数评定？4.1.4 表面粗糙度的评定参数—附加参数（3）间距参数RSm(反映间距特性)轮廓单元:一个轮廓峰和相邻轮廓谷的组合。
第一章绪论1、几何要素是指形成机械零件几何特征的点、线、面。
2、互换性是指某一产品与另一产品在尺寸、功能上能够彼此互相替换的性能。
3、互换性是由公差来保证的。
4、互换性可分为完全互换性和不完全互换性。
5、标准化是互换性生产的基础。
6、优先数系，R5、R10、R20、R40为基本系列，R80为补充系列，优先数系中的任一项值均为优先数。
7、优先数系的选用原则：先大后小公比，先基本后派生系列。
第二章尺寸公差与配合1、解题思路：要确定孔和轴的极限偏差（孔的ES和EI，轴的es和ei），需要先确定其中一个值（上极限偏差或者下极限偏差），然后根据公差值大小，计算出另一个极限偏差。
例如孔：题目中已经给出EI=0,若能知道孔的公差值Th的大小，即可根据ES=Th+EI而求出ES。
此题目中：（1）先根据配合公差的公式Tf=Ymin-Ymax（过盈配合）求出Th和Ts,即孔和轴的公差值大小（2）已知EI，求出ES（3）已知Ymin和ES，根据最小过盈公式Ymin=ES-ei求出ei （4）根据es=ei+Ts求出es（5）绘制出公差带图，注意零线，公称尺寸以及方框内一般用斜线代表孔，点代表轴，分别标注极限偏差值的大小。
2、分析如何选择套筒和轴的配合？解：考虑薄壁套筒零件的装配变形，如果要求套筒的内孔与轴的配合为H7/g6。
考虑到套筒的外表面与孔装配后会产生较大的过盈，套筒的内孔会收缩，使内孔变小，这样就不能保证H7/g6的配合性质。
因此，在选择套筒与轴的配合时，应考虑此变形量的影响。
一是从设计考虑:选择比H7/g6稍松的配合(如H7/6);二是从工艺考虑:先将在简压入内孔后，再按H7加工套简的内孔。
3、计算法确定孔轴配合。
第三章几何公差与检测1、2、3、第四章表面粗糙度与检测1、表面粗糙度的基本评定参数有哪些？简述其含义。
表面粗糙度的基本评定参数有：幅度参数：轮廓的算术平均偏差Ra、轮廓的最大高度Rz；间距参数：轮廓单元的平均宽度Rsm；Ra——在一个取样长度lr范围内，被评定轮廓上各点至中线的纵坐标Z(x)绝对值的算术平均值。
14.2表面粗糙度的标注和设计主讲教师：马惠萍第4章 表面粗糙度设计1. 表面粗糙度的参数数值—标准值表4-1 Ra的数值(GB/T1031-2009)0.120.20 3.2500.0250.40 6.30.0500.8012.50.100 1.6025表4-2 Rz的数值(GB/T1031-2009)0.0250.40 6.310010000.0500.8012.52000.100 1.60254000.20 3.2508001. 表面粗糙度的参数数值—标准值表4-4 Rmr (c) 的数值(GB/T1031-2009)Rsm (c ) /%1015202530405060708090表4-3 Rsm 的数值(GB/T1031-2009)Rsm /mm0.0060.1 1.60.01250.2 3.20.0250.4 6.30.050.812.5评定参数选用幅度参数R a、R z附加参数---有特殊要求选用RSm ， Rmr(c)优先选R a：粗糙度参数值在（0.025~6.3）μ m；电动轮廓仪（测量范围0.02-8 μ m ）选R z：粗糙度参数值在(6.3~100)μm ，(0.008~0.020 )μm；采用光学仪器测量，特高或特低2. 表面粗糙度评定参数（4个）的选用评定参数选用幅度参数R a、R z附加参数---有特殊要求选用RSm ， Rmr(c)RSm（轮廓单元平均宽度）(反映间距特性)——导轨、法兰—用于对密封性、涂漆性能、抗裂纹和抗腐蚀等有要求时；Rmr(c) （轮廓的支承长度率）（反映形状特性）—轴承、轴瓦—用于对耐磨性和接触刚度等有要求时，但同时要给出C值2. 表面粗糙度参数的选用6满足功能要求的前提下－－值尽量大，表面粗糙（Rmr (c ) 值小 ）（标准化）参数值的选用考虑（类比法）参考表4-5～4-7工作面比非工作面值小（同一个零件）；摩擦面比非摩擦面值小；配合稳定、尺寸（几何）公差值小、密封性好等值小；满足功能要求的前提下－－值尽量大，表面粗糙（Rmr (c ) 值小 ）（标准化）参数值的选用考虑（类比法）参考表4-5～4-7小间隙配合和重载过盈配合值小相同公差等级：轴比孔小，小尺寸比大尺寸小特殊应按标准规定确定粗糙度值4-54-64-7一.表面粗糙度的符号4.2.2 表面粗糙度的标注二. 表面粗糙度要求标注的内容及其注法1. 表面粗糙度要求标注的内容表面粗糙度要求标注的内容：表面粗糙度单一要求（不可省略）取样长度传输带加工工艺加工余量等补充要求1. 表面粗糙度要求标注的内容b图粗糙度要求的注写的位置a —第一个表面粗糙度（单一）要求（μm）；b — 第二个表面粗糙度要求（μm）；c — 加工方法（车，铣，磨，镀等）；d — 表面纹理和纹理方向；e — 加工余量（单位：mm）。
第一章基本概念（绪论）1．互换性的含义：三层(1)配前按一定要求制造；(2)装配时不需挑选，不需修配或调整可进行装配；(3)装配后满足使用性能的要求。
（或书P1）2．互换性、标准化及测量技术之间的关系：标准化是实现互换性生产的基础或前提。
技术测量是实现互换性的保证；标准化是技术测量的依据。
3．互换性可以分为几何要素互换和功能互换，本课程讨论尺寸、形位公差，表面粗糙度，研究的是几何要素互换。
本课程的主要内容是互换性标准，其次是几何量的测量。
4．优先数系：GB/T321-1980《优先数和优先数系》规定了R5、R10、R20、R40四个基本系列和R80补充系列，在实际工作中应优先采用优先数，使参数的选择一开始就纳入标准化的轨道。
第二章测量技术基础一、量块的精度：按制造精度分为5分级，按鉴定精度分为6等。
按级使用是将标称值作为工作尺寸，按等使用是将鉴定值（即量块的实际尺寸）作为工作尺寸。
二、系统误差的处理：对于已知的定值系统误差，采用修正的方法。
三、随机误差的处理：单次测量结果＝测得值(可以是计量器具的测量极限误差)；为测量极限误差，误差在此区间的概率0.9973。
多次测量结果= 多次测量的结果精度高四、间接测量的数据处理y=f(x1,x2)五、随机误差特性、测量方法、测量范围、示值范围、阿贝误差第三章尺寸精度设计（孔、轴的极限与配合）例：查表确定配合φ35H7/n6的孔、轴极限偏差值，画出公差带图，求出极限间隙或极限过盈，说明该配合的基准制及配合性质。
解：基本尺寸φ35,IT7=25μm,IT6=16μm轴的基本偏差为上偏差,ei=+17μmEI=0μm,ES=EI+IT7=25μm,es=ei+IT6=33μm此配合是基孔制，属过渡配合Xmax=ES-ei=0.008mm,Ymax=EI-es=-0.033mm三、基本偏差系列基本偏差的定义代号２８种排列规律特殊情况：H (h) JS (js) J (j)同名配合：两个配合必须满足：（１）一个为基孔制，另一个为基轴制；（２）非基准件的基本偏差代号相同；（３）孔、轴工艺等价。
