1--集成电路版图设计概述

集成电路布图设计
集成电路布图设计是指将电子元器件的电路连接和布局图进行设计，以实现特定电路功能的一种工作过程。

集成电路布图设计是电子器件集成化发展的重要环节之一，也是芯片设计中非常关键的一步。

通过布图设计，可以实现电子元器件间的电路连接和布局，确保电路的正常工作和性能稳定。

集成电路布图设计主要包括以下内容：
1. 元器件选择：根据电路设计的要求和功能需求，选择合适的元器件，如晶体管、电容器、电阻器等。

选取合适的元器件对电路的性能和功能具有关键作用。

2.电路连接：根据电路设计图，将各个电子元器件进行正确的
连接，确保信号的传输和处理正确无误。

电路连接需要考虑信号的传输速度、传输距离、信号干扰等因素。

3. 电路布局：合理布局电子元器件的位置和相互之间的间距，以确保电路的正常工作和稳定性。

电路布局需要考虑电子元器件的散热、信号传输等因素。

4. 电源供电：为电路提供稳定的电源供电。

电源供电需要考虑电压稳定性、电流容量等因素，以确保电路的正常工作和性能稳定。

5. 信号线和功耗线规划：合理规划信号线的走向和布局，减少信号干扰和功耗。

信号线和功耗线规划需要考虑电路的信号传
输速度、功耗等因素。

6. 确保设计的准确性和可靠性：通过电脑辅助设计软件进行电路布图设计，可以快速设计和修改电路布图，提高设计的准确性和可靠性。

集成电路布图设计是芯片设计过程中非常重要的一步，能够使芯片的性能和功能得到有效的实现和提升。

随着科技的不断发展和进步，集成电路布图设计将更加智能化和自动化，提高芯片的设计效率和性能。

《集成电路版图设计》课内实验学院：信息学院专业班级：学号：学生姓名：指导教师：模拟集成电路版图设计集成电路版图是电路系统与集成电路工艺之间的中间环节，是一个不可少的重要环节。

通过集成电路的版图设计，可以将立体的电路系统变为一个二维的平面图形，再经过工艺加工还原于基于硅材料的立体结构。

因此，版图设计是一个上承的电路系统，下接集成电路芯片制造的中间桥梁，其重要性可见一斑。

但是，集成电路版图设计是一个令设计者感到困惑的一个环节，我们常常感到版图设计似乎没有什么规矩，设计的经验性往往掩盖了设计的科学性，即使是许多多年版设计经验的人有时候也说不清楚为何要这样或者那样设计。

在此，集成电路版图设计是一门技术，它需要设计者具有电路系统原理与工艺制造方面的基础知识。

但它更需要设计者的创造性，空间想象力和耐性，需要设计者长期工作的经验和知识的积累，需要设计者对日异月新的集成电路发展密切关注和探索。

一个优秀的版图设计者对于开发超性能的集成电路是极其关键的。

在版图的设计和学习中，我们一直会面临匹配技术降低寄生参数技术熟悉电路作用（功能，频率）电流密度的计算（大电流和小电流的电流路径以及电流流向）等这些基本，它们也是最重要的问题。

版图的设计，从半导体制造工艺，到最后的后模拟过程都是非常关键的，里面所涉及的规则有1500——2000条，一些基本问题的解决方法和设计的调理化都将在下面提及。

模拟集成电路版图设计流程：阅读研究报告理解电路原理图了解电路的作用熟悉电流路径晶大小知道匹配器件明白电路中寄生，匹配，噪声的产生及解决方案对版图模块进行平面布局对整个版图进行平面布局熟练运用cadence软件进行版图绘制Esd的保护设计进行drc与lvs检查整理整个过程中的信息时刻做记录注意在设计过程中的交流集成电路制造工艺双极工艺：Cmos（p阱）工艺：版图设计经验总结：1 查看捕捉点设置是否正确.08工艺为0.1,06工艺为0.05,05工艺为0.025.2 Cell名称不能以数字开头.否则无法做DRACULA检查.3 布局前考虑好出PIN的方向和位置4 布局前分析电路，完成同一功能的MOS管画在一起5 对两层金属走向预先订好。

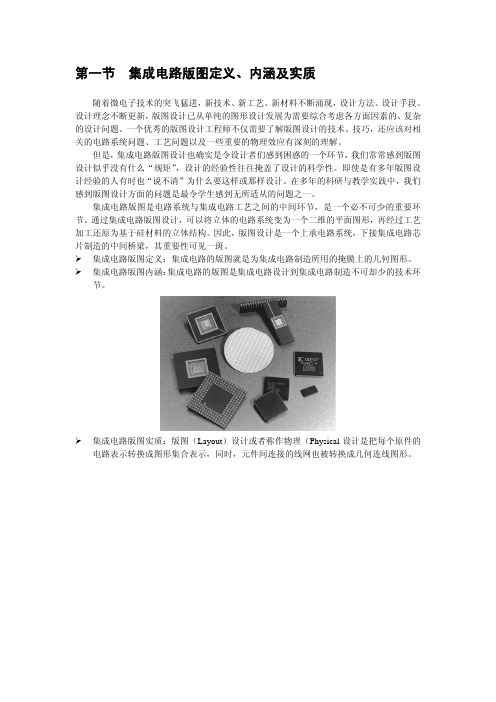

第一节集成电路版图定义、内涵及实质随着微电子技术的突飞猛进，新技术、新工艺、新材料不断涌现，设计方法、设计手段、设计理念不断更新，版图设计已从单纯的图形设计发展为需要综合考虑各方面因素的、复杂的设计问题。

一个优秀的版图设计工程师不仅需要了解版图设计的技术、技巧，还应该对相关的电路系统问题、工艺问题以及一些重要的物理效应有深刻的理解。

但是，集成电路版图设计也确实是令设计者们感到困惑的一个环节，我们常常感到版图设计似乎没有什么“规矩”，设计的经验性往往掩盖了设计的科学性。

即使是有多年版图设计经验的人有时也“说不清”为什么要这样或那样设计。

在多年的科研与教学实践中，我们感到版图设计方面的问题是最令学生感到无所适从的问题之一。

集成电路版图是电路系统与集成电路工艺之间的中间环节，是一个必不可少的重要环节。

通过集成电路版图设计，可以将立体的电路系统变为一个二维的平面图形，再经过工艺加工还原为基于硅材料的立体结构。

因此，版图设计是一个上承电路系统，下接集成电路芯片制造的中间桥梁，其重要性可见一斑。

集成电路版图定义：集成电路的版图就是为集成电路制造所用的掩膜上的几何图形。

集成电路版图内涵：集成电路的版图是集成电路设计到集成电路制造不可却少的技术环节。

集成电路版图实质：版图（Layout）设计或者称作物理（Physical设计是把每个原件的电路表示转换成图形集合表示，同时，元件间连接的线网也被转换成几何连线图形。

第二节 集成电路版图设计内涵及重要性一、集成电路版图设计内涵集成电路版图设计是创建工程制图（网表）的精确的物理描述的过程，而这一物理描述遵守由制造工艺、设计流程以及通过仿真显示为可行的性能要求所带来的一系列约束。

二、集成电路版图设计的重要性● 版图设计是集成电路产品设计中重要的一环。

● IC 版图设计师的主要职责是通过EDA 设计工具，进行集成电路后端的版图设计和验证，最终产生送交供集成电路制造用的GDSII 数据。

《集成电路版图设计》学院：_____________ 专业班级：_____________ 学号：_____________ 学生姓名：_____________ 指导教师：_____________摘要什么是集成电路？把组成电路的元件、器件以及相互间的连线放在单个芯片上，整个电路就在这个芯片上，把这个芯片放到管壳中进行封装，电路与外部的连接靠引脚完成。

什么是集成电路设计？根据电路功能和性能的要求，在正确选择系统配置、电路形式、器件结构、工艺方案和设计规则的情况下，尽量减小芯片面积，降低设计成本，缩短设计周期，以保证全局优化，设计出满足要求的集成电路。

《集成电路版图设计》基于Cadence软件的集成电路版图设计原理、编辑和验证的方法。

本次实验是基于Cadence版图设计软件平台，采用L50C7工艺库，设计一个运算放大器，并且，为了防止电路中各元件间产生闩锁效应，在实际生产流片中每个元件都应该添加保护环，以防止各元件间电流之间产生各种影响。

并且增加电路的稳定性和可靠性。

电路的验证采用的是Calibre验证工具，对电路版图进行了DRC验证和LVS验证。

关键词：Calibre，运算放大器目录一、电路设计流程 (1)二、版图的制作流程 (2)三、二级运算放大器的原理图 (3)四、器件尺寸的计算 (4)五、二级运算放大器原理图 (5)六、二级运算放大器版图 (9)心得体会 (11)参考文献 (12)一、电路设计流程设计规范行为级描述RTL描述（HDL）功能验证与测试逻辑组合门级网表逻辑验证与测试布局布线画物理版图版图验证生产设计规范是为了确定电路要应用的工艺，和所需要的指标。

这些指标包括：电源电压、功耗、增益、带宽、失真、噪声、输入输出动态范围、电路面积等。

行为级描述是实现系统功能所必须的编辑。

然后实行RTL描述，功能验证和测试，进行对错误的排除，再设计逻辑组合和门级网表，验证这些组合和网表是否正确，所有都正确了后进行布局布线，画出版图，再验证版图的准确性，就可以进行流片生产。
