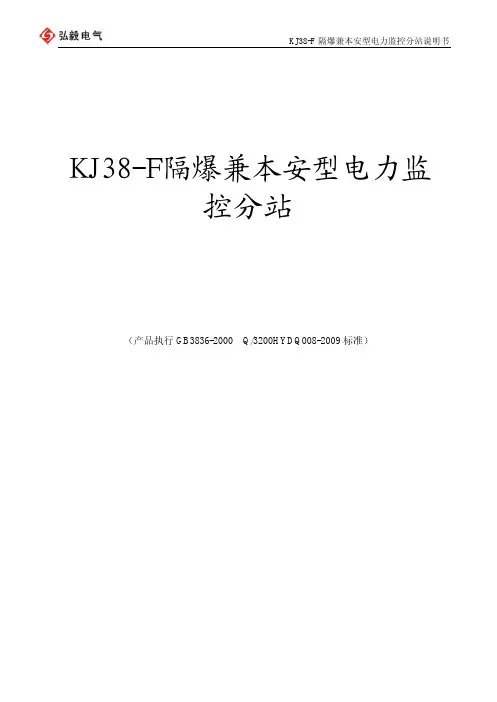

KJ38-F隔爆兼本安型电力监控分站说明书

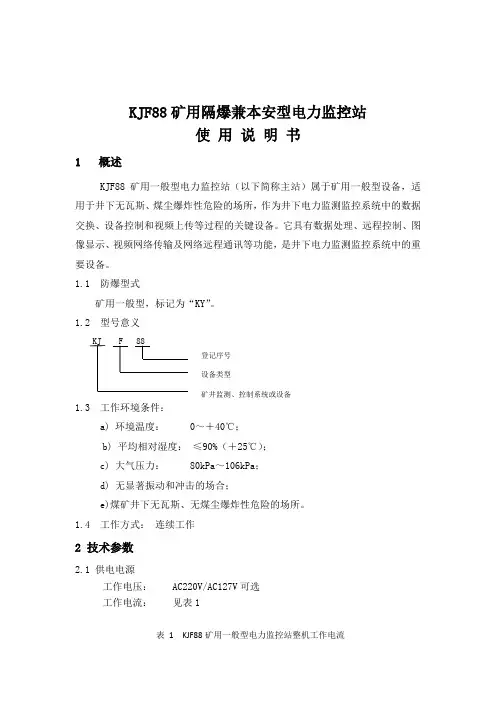

KJF88矿用隔爆兼本安型电力监控站使用说明书1 概述KJF88矿用一般型电力监控站（以下简称主站）属于矿用一般型设备，适用于井下无瓦斯、煤尘爆炸性危险的场所，作为井下电力监测监控系统中的数据交换、设备控制和视频上传等过程的关键设备。

它具有数据处理、远程控制、图像显示、视频网络传输及网络远程通讯等功能，是井下电力监测监控系统中的重要设备。

1.1 防爆型式矿用一般型，标记为“KY”。

1.2 型号意义KJ F 88登记序号设备类型矿井监测、控制系统或设备1.3 工作环境条件：a) 环境温度： 0～＋40℃；b) 平均相对湿度：≤90%（＋25℃）；c) 大气压力： 80kPa～106kPa；d) 无显著振动和冲击的场合；e)煤矿井下无瓦斯、无煤尘爆炸性危险的场所。

1.4 工作方式：连续工作2 技术参数2.1 供电电源工作电压：AC220V/AC127V可选工作电流：见表1表 1 KJF88矿用一般型电力监控站整机工作电流2.2 串口1（与上级设备通讯）传输制式： RS485传输速率： 1200bps\2400bps\4800bps\9600bps可设置传输协议： Modbus_RTU传输距离： 1km2.3 串口2（与下级设备通讯）传输制式： RS485传输速率： 1200bps\2400bps\4800bps\9600bps可设置传输协议： Modbus_RTU传输距离： 1km2.4 串口3（视频控制端口）传输制式： RS485传输速率： 9600bps传输协议：帕尔高-P（支持透明传输）传输距离： 500m2.6 视频输入最大输入容量：4路输入信号特性：1Vpp,75Ω连接口： BNC 阴性制式： NTSC或PAL2.7 以太网光接口接口类型： SC型光接口光缆类型： GYSTZA型单模光纤传输速率：≤100Mb/s发射波长： 1310nm发射功率：≥-10dbm接收灵敏度：≤-36dbm传输协议： IEEE802.3u2.8 嵌入式主机参数内存容量： 64M SDRAM存储容量： 64M 电子硬盘主频： 200MHz3. 主要结构特征及工作原理3.1 外形尺寸及重量外形尺寸(l×b×h)mm: 700mm×600mm×1600mm重量: 75kg3.2 主要结构特征主站结构及尺寸及内部结构如图1所示，它由2mm厚不锈钢板冲压加工而成，前面装有2扇门，后面装有1扇门，每扇门的四周有橡胶圈衬垫，门上有1个锁扣，可用手拉开或扣紧。

矿用隔爆兼本安直流稳压电源系列2012-02-15 信息来源：矿用隔爆兼本安直流稳压电源适用于煤矿井下有瓦斯、煤尘爆炸危险的环境，向矿用本质安全型设备供电，具有电池后备功能的电源可为额定负载提供不小于2小时的备用时间。

(1) KDW0.3/660（A/B）隔爆兼本安型直流稳压电源KDW0.3/660（A/B）隔爆兼本安型直流稳压电源主要为矿井监控分站、传感器等提供不间断的本质安全直流稳压电源。

A型电源分别可提供11路本安电源输出及供电状态输出信号，B 型电源分别可提供7路本安电源输出及供电状态输出信号。

主要技术指标：（1）输入指标输入电源电压等级: 660V/380V/220V/127V，50 Hz （出厂配置）或220V/127V/36V，50 Hz (定货时由用户选择)。

输入电源波动范围： 75 %～110 %（2）输出本安参数指标名称本安输出额定电压Ue 12 V.DC 24 V.DC 5 V.DC额定电流Ie 280 mA 140 mA 1000 mA最高输出电压Ue ≤12.5 V DC ≤24.5 V DC ≤5.25 V DC最大输出电流(过流保护整定值)IO ≤500 mA ≤450 mA ≤2500 mA最大过压保护值Ug ≤13.5 V DC ≤26.5 V DC ≤7.0 V DC最大外部电感LO 0.6mH 0.6mH 0.1mH最大外部电容CO 20uF 4.7uF 47uF输出电压偏离值不应超过标称值的5 %负载效应≤5 %源效应≤5 %周期与随机偏移≤250 mV（峰峰值）备注 KDW0.3/660(A)出厂默认为：1路本安12V输出，9路本安24V输出（1路本安5V可选）KDW0.3/660(B)出厂默认为：1路本安12V输出，5路本安24V输出（1路本安5V可选）（3）备用电源参数转换时间：≤1s额定容量：24 V/7 AH（两节12 V/7 AH 铅酸电池串联）工作时间：不低于2 小时（额定负载时）最高充电电压：29 V放电截止电压：21.5 V（4）传输介质稳压电源至分站、传感器传输采用0.52的矿用阻燃屏蔽信号电缆，每公里的信号电缆分布参数应符合：R≤12.8Ω/km；L≤0.8mH/km；C≤0.06μF/km。

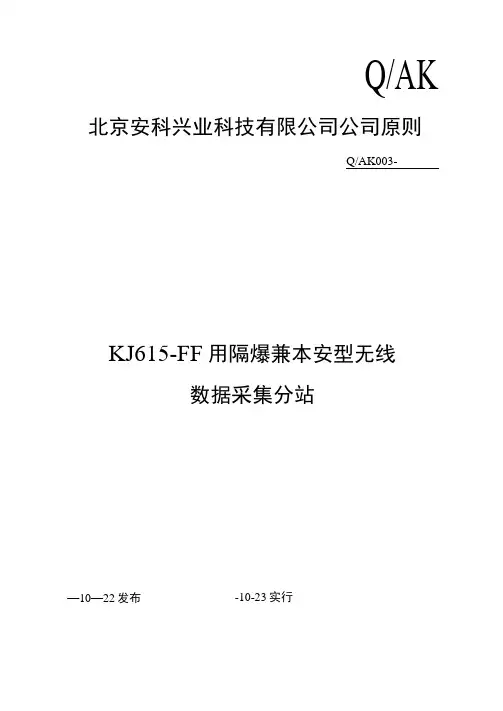

Q/AK 北京安科兴业科技有限公司公司原则Q/AK003-KJ615-FF用隔爆兼本安型无线数据采集分站-10-23实行—10—22发布北京安科兴业科技有限公司发布前言本原则是依照GB/T1. 1-《原则化工作导则第1某些：原则构造和编写》拟定原则构造、技术要素及表述规则。

本原则依照有关国标、行业原则以及《煤矿安全规程》关于规定, 结合木单位KJ615-F矿用隔爆兼本安型无线数据采集分站技术特点而制定。

自木原则实行之日起，木单位生产KJ615-F矿用隔爆兼本安型无线数据采集分站均应符合木原则规定。

本原则由北京安科兴业科技有限公司提出并负责起草。

本原则重要起草人：许前、伍健。

本原则发布单位：北京安科兴业科技有限公司本原则初次发布时间：10月22 HoKJ615-FF用隔爆兼本安型无线数据釆集分站1 •合用范畴本原则对采集分站产品分类、技术规左、实验办法和检査规则等规定做了规定。

本原则合用于采集分站。

2.规范性引用文献下列文献中条款通过本原则引用而成为本原则条款。

凡是注日期引用文献，英随后所有修改单（不涉及勘误内容）或修订版均不合用于本原则，然而，勉励依照本原则达到合同务方研究与否可使用这些文献最新版本。

凡是不注日期引用文献，其最新版本合用于本原则。

GB4208-外壳防护级别（IP代码）：GB 191-包装贮运图示标志：GB3836. 1-爆炸性环境第1某些：设备通用规左；GB 3836. 2-爆炸性环境第2某些：由隔爆外壳“d”保护设备：GB 3836. 4-爆炸性环境第4某四：由本质安全型“i”保护设备：GB 10111-88运用随后数骰子进行随机抽样办法；GB/T2887-电子计算机场地通用规范：MT 209-90煤矿通信、检测、控制用电工电子产品通用技术规左；MT 286-92煤矿通信、自动化产品型号编制办法和管理办法：MT/T 1005-矿用监测分站；MT/T661-1997煤炭井下用电器设备通用技术条件：MT/T154. 2-1996 煤矿用电器设备产品型号编制办法和管理办法;AQ1043-矿用产品安全标志标记；3 •产品分类3.1型号及其含义分站登记序号矿用监控、控制系统或设备3.2防爆型式及防爆标志：防爆型式：矿用隔爆兼本安型。

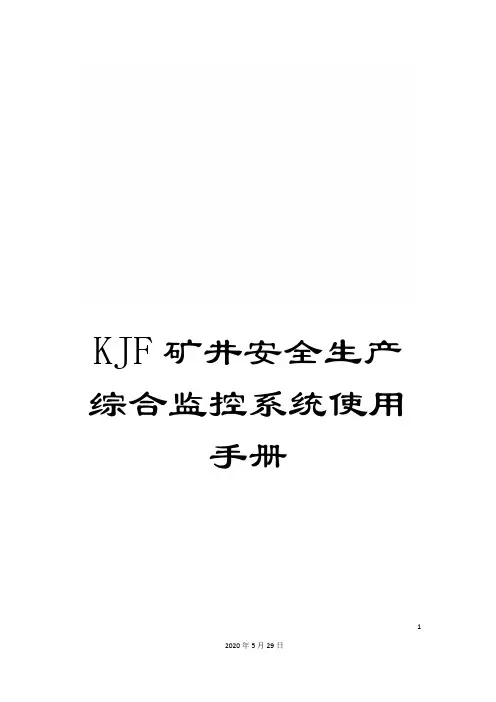

KJF矿井安全生产综合监控系统使用手册12本产品执行标准:Q/NFW05—KJ380煤矿安全监控系统使用说明书10月1日内蒙古方维电器制造有限责任公司!在使用本产品前,请详细阅读本说明书目录一、系统概述.................................................................. 错误!未定义书签。

二、系统的组成及工作原理.......................................... 错误!未定义书签。

三、系统的工作条件及配置要求 ................................. 错误!未定义书签。

四、接地要求和避雷措施.............................................. 错误!未定义书签。

五、系统的主要技术指标.............................................. 错误!未定义书签。

六、主要功能.................................................................. 错误!未定义书签。

七、系统软件.................................................................. 错误!未定义书签。

八、系统软件使用手册.................................................. 错误!未定义书签。

九、安全警告.................................................................. 错误!未定义书签。

十、其它.......................................................................... 错误!未定义书签。

- . KJ579-F 矿用隔爆兼本质平安型电力监控分站执行标准：GB 3836-2000MT/T 1005-2006Q/*R 009-2011〔V1.0版〕使用说明书发布日期：2011年4月10日西瑞保护控制设备**公司目录平安警示语：31 概述12 分站构成12.1 产品型号及其意义12.2 外形尺寸及重量12.3 KJ579-F电力监控分站的构造13 主要技术指标23.1 环境条件23.2 供电电源33.3 主要技术指标33.4 主要功能33.5 电源波动适应能力43.6 外壳防护性能43.7 电气平安43.8 防爆性能43.9 电气间隙及爬电距离53.10 本安参数54 分站配置54.1 概念解析54.2 工程组态64.3 配置备份65 开关机66 常见故障与分析67 考前须知78 订货须知79 包装、运输、存储说明7 附录A 关联设备7平安警示语：1．维修时不得改变本安电路和与本安电路有关的元器件的电气参数及型号规格! 2．未经平安联检合格的产品不得接入本产品!3．维修时应注意防止"失爆〞(保护隔爆面，注意紧固件引入装置里的橡胶密封圈)!4．严禁井下带电开盖！5．不得随意更换说明书中规定之外的电池。

1 概述KJ579-F矿用隔爆兼本质平安型电力监控分站〔以下简称KJ579-F电力监控分站〕可快速采集井下各种隔爆高、低压开关，移变，磁力起动器等智能设备的数据，经过分析处理后转发给监控主站，并分发监控中心的远程控制命令。

KJ579-F电力监控分站遵循最新的国际和行业标准，采用嵌入式硬件平台和嵌入式实时多任务操作系统，可靠性高，响应速度快。

防爆型式：隔爆型 E*d(ib)I；产品执行标准：Q/*R 009-2011。

2 分站构成2.1 产品型号及其意义KJ579-F电力监控分站由防爆外壳、通信管理机、不连续电源，工业光纤以太网交换机等构成。

其外形图见图 2-1所示：图2-1 KJ579-F外形图KJ579-F电力监控分站共有主箱体、光端机箱和接线箱等三个隔爆腔，分别安装通信管理机和电源、光纤以太网交换机等。

安装前请阅读使用说明书V I T0KDW660/18B矿用隔爆兼本安型稳压电源安装说明书山西纬图矿山测控技术有限公司目次一、用途 (1)二、型号 (1)三、工作条件及技术参数 (1)四、接线示意图 (5)五、使用与维护 (5)六、注意事项 (5)七、故障判断及处理 (6)八、运输及贮存 (6)九、发货清单 (7)一、用途KDW/660/18B矿用隔爆兼本安型稳压电源，是为煤矿井下本质安全型产品KJ213-F矿用本安型安全监控分站、KJ313-F 型矿用本安型传输分站提供本质安全电源的稳压电源箱。

该电源箱具有备用电源功能，在交流停电的情况下，该电源箱可继续为设备提供两小时的供电。

该电源箱具有两路断电输出，具有断电器的功能，能执行设备发出的断电命令。

KDW660/18B矿用隔爆兼本安型稳压电源为矿用隔爆兼本质安全型产品，防爆标志：Exd[ib]l，适用于煤矿具有瓦斯与煤尘爆炸的危险环境。

二、型号：KDW 660/18BKD W660 / 18B矿用电源设备稳压电源登记序号系列产晶序号三、工作条件及技术参数4165042l工作条件a)环境温度：O℃~ 40℃b)相对湿度：≤95%RH (25℃)c)大气压力：86kPa一106kpad)无显著振动和冲击的场所；。

-1-e)有甲烷、煤尘爆炸性混合物，但无破坏绝缘的气体的煤矿井下。

井下严禁开盖。

2主要技术参数2.1输入电压AC.127V/380V，660V/50Hz(变压器抽头方式)2.2电源箱输电源波动范围a)电压：75-110%b)频率：(50±2)Hzc)失真：总的谐波分量应≤10%2．3额定功率：≤150W。

2.4本安直流电源输出电压。

（表1）表1 本安直流电源输出电压┏━━━━━━━┳━━━━━━━━━━━━━┓┃＼项目┃KDW660/18B型┃┃┣━━━━━━┳━━━━━━┫┃型号＼┃12V输出┃18V输出┃┃┃┃┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃路数┃l ┃8 ┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃额定电压┃12V ┃18V ┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃额定电流┃300mA ┃180mA ┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃偏离值┃≤5% ┃≤5% ┃┣━━━━━━━╋━━━━━━╋━━━━━━┫┃负载效应┃≤5% ┃≤5% ┃┃━━━━━━━━━┣━━━━━━━━╋━━━━━━━━━┫┃源效应┃≤5% ┃≤5% ┃┣━━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━┫┃周期与随机偏移峰峰值┃┃≤250mV ┃┃┃≤250mV ┃┃┣━━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━┫┃最大短路电流┃┃410mA ┃┃┃560mA ┃┃┣━━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━┫┃最高开路电压┃12.5V ┃18.5V ┃┗━━━━━━━━━━┻━━━━━━━━┻━━━━━━━━━┛2.5电源箱备用电源a)电池数量：4组b)电池规格：镍氢电池单节型号QNY8c)电池容量：12V/8AH(型号10QNY8000镍氢电池组)d)转换时间：≤500mSe)工作时间：工作时间不小于2h(额定负载时)f）最高充电电压：14.2Vg）放电终止电压：10Vh)充电电流：≤1Ai)充电截止电压：≤14.2V备用电源具有双重过流、过压和短路保护功能，当故障排除后能自动恢复工作-3-2.6断电功能a)断电容量：AC. 660V/0.3A(阻性负载)b)断电路数：2路c)控制信号制式：高电平信号≥3VDC，低电平信号≤0.5V DC （本安）d)断电触点：常开／常闭转换继电器断开时电阻≥100MQ，继电器闭合时电阻≤0.2Ω2.7电缆参数：电源箱、分站到传感器的最大传输距离：2km(电缆分布参数：分布电容：≤0.06uF/km；分布电感：≤1.0mH/ km；直流电阻：≤12.8 Ω/km)四、接线示意图五、使用与维护1．设备在使用前首先核实井下的电压等级。

真诚与煤炭行业机电专家合作创一流矿用电力保护监控产品KJ357矿用电力保护监控系统（简称KJ357）是以井下高压防爆开关保护器、低压馈电防爆开关保护器、磁力起动器保护器，照明综合保护器等电力设备保护器为电力设备保护和电网运行参数、信号、状态采集元件，结合计算机技术，光纤通讯技术实现煤矿电力系统短路、过载、过压、欠压、漏电、断相、绝缘下降等各种保护；电流、电压、有功功率、无功功率、功率因数、用电量等参数遥测；电路运行/停止遥控；电路运行状态、故障信息遥信和电力设备运行参数遥调的综合电力自动化系统。

KJ357是将井下供电自动化、电力设备保护自动化、调度自动化功能集成一体的自动化系统，从而实现井下变电所无人值守，全矿电力系统运行情况监控，运行参数超限报警和自动保护，预防和减少事故的发生。

KJ357由计算机、通讯接口（光纤交换机）、光纤通信环网、通讯分站、RS485总线和底层设备几部分组成：A.底层设备：包括高爆开关保护器、馈电开关保护器、磁力起动器保护器、照明综保保护器、电参量变送器等；通过RS485总线连接通讯分站，完成电力设备的保护和电路测量、数据采集、数据传输、控制执行工作。

B.光纤通信环网：多台监控通讯分站相互间，通讯分站与通讯接口之间，通过光缆相互连接组成光纤以太环网，作为井下通讯传输平台。

C.监控通讯分站：监控通讯分站通过RS485总线连接底层设备。

通讯分站轮询底层设备，获得线路的各种实时数据、运行状态、操作及故障事件记录等信息，完成数据存储、处理、显示、传输及底层设备的局部整定、控制工作。

D.井上监控主机：采用WinXP操作平台，组态王电力版软件。

监控主机通过光纤以太环网与所有监控通讯分站通讯，完成数据交换，实现电力系统数字化、自动化控制。

1.让值班调度人员了解、监控煤矿整个电力系统的实时数据、运行状态、安全性能，提高煤矿电力系统的安全性、可靠性。

2.显示、记录煤矿电力系统负荷情况，运行情况，线路故障状态，便于值班调度人员进行负荷分配、电力调度、生产指挥和紧急情况处理。
