监控分站说明书

监控摄像头使用说明书范本随着科技的不断进步和社会的快速发展，监控摄像头在我们生活中扮演着越来越重要的角色。

它们被广泛应用于各种场所，如商店、办公室、学校等。

本文旨在为您提供一份监控摄像头的使用说明书范本，以帮助您更好地理解和正确操作监控摄像头。

一、安装摄像头在安装摄像头之前，您需要确保选择一个合适的位置，以便监控到您所需的区域。

请确保摄像头安装在牢固的支架上，并调整摄像头的角度，以获取最佳的视野范围。

同时，注意避免将摄像头直接安装在阳光直射的地方，以免影响图像质量。

二、连接设备将摄像头与监控系统或电脑连接是正确使用的关键。

您可以通过使用视频线或网络接口将摄像头与监控系统连接起来。

确保连接稳定可靠，避免松动或断开连接。

三、设置监控系统在使用监控摄像头之前，您需要对监控系统进行合适的配置。

首先，进入监控系统的设置界面，根据您的需求进行参数设置，如图像亮度、对比度、清晰度等。

此外，您还可以设置移动侦测功能，以便在发生异常情况时及时发出警报。

四、查看和存储视频一旦监控摄像头安装和设置完成，您可以开始查看和存储视频。

通过打开监控系统软件或在网络界面上访问摄像头，您可以实时观看监控画面。

如果您需要保存视频进行后期观看或备份，您可以将其存储在硬盘、SD卡或云端存储空间中。

五、保护您的摄像头为了保护您的摄像头安全，您需要采取一些预防措施。

首先，确保您的监控系统软件和设备处于最新版本，以免遭受未知漏洞的攻击。

其次，设置密码保护您的监控系统和摄像头，仅授权人员能够访问。

此外，定期检查和维护您的摄像头设备，确保其正常工作。

六、尊重隐私权在使用监控摄像头时，我们必须牢记尊重他人的隐私权。

确保我们的监控摄像头仅在必要的场合使用，并通知被监控的人员。

此外，保护监控录像的隐私，避免未经授权的人员获取或使用。

总结：监控摄像头的使用说明书范本我们提供了一种基本的指导，以帮助您正确使用和操作监控摄像头。

在使用过程中，请遵守相关法律法规，尊重他人的权益，同时保护好您的设备和存储设备，确保其正常运作。

KJF88矿用隔爆兼本安型电力监控站使用说明书1 概述KJF88矿用一般型电力监控站（以下简称主站）属于矿用一般型设备，适用于井下无瓦斯、煤尘爆炸性危险的场所，作为井下电力监测监控系统中的数据交换、设备控制和视频上传等过程的关键设备。

它具有数据处理、远程控制、图像显示、视频网络传输及网络远程通讯等功能，是井下电力监测监控系统中的重要设备。

1.1 防爆型式矿用一般型，标记为“KY”。

1.2 型号意义KJ F 88登记序号设备类型矿井监测、控制系统或设备1.3 工作环境条件：a) 环境温度： 0～＋40℃；b) 平均相对湿度：≤90%（＋25℃）；c) 大气压力： 80kPa～106kPa；d) 无显著振动和冲击的场合；e)煤矿井下无瓦斯、无煤尘爆炸性危险的场所。

1.4 工作方式：连续工作2 技术参数2.1 供电电源工作电压：AC220V/AC127V可选工作电流：见表1表 1 KJF88矿用一般型电力监控站整机工作电流2.2 串口1（与上级设备通讯）传输制式： RS485传输速率： 1200bps\2400bps\4800bps\9600bps可设置传输协议： Modbus_RTU传输距离： 1km2.3 串口2（与下级设备通讯）传输制式： RS485传输速率： 1200bps\2400bps\4800bps\9600bps可设置传输协议： Modbus_RTU传输距离： 1km2.4 串口3（视频控制端口）传输制式： RS485传输速率： 9600bps传输协议：帕尔高-P（支持透明传输）传输距离： 500m2.6 视频输入最大输入容量：4路输入信号特性：1Vpp,75Ω连接口： BNC 阴性制式： NTSC或PAL2.7 以太网光接口接口类型： SC型光接口光缆类型： GYSTZA型单模光纤传输速率：≤100Mb/s发射波长： 1310nm发射功率：≥-10dbm接收灵敏度：≤-36dbm传输协议： IEEE802.3u2.8 嵌入式主机参数内存容量： 64M SDRAM存储容量： 64M 电子硬盘主频： 200MHz3. 主要结构特征及工作原理3.1 外形尺寸及重量外形尺寸(l×b×h)mm: 700mm×600mm×1600mm重量: 75kg3.2 主要结构特征主站结构及尺寸及内部结构如图1所示，它由2mm厚不锈钢板冲压加工而成，前面装有2扇门，后面装有1扇门，每扇门的四周有橡胶圈衬垫，门上有1个锁扣，可用手拉开或扣紧。

矿用隔爆兼本安直流稳压电源系列2012-02-15 信息来源：矿用隔爆兼本安直流稳压电源适用于煤矿井下有瓦斯、煤尘爆炸危险的环境，向矿用本质安全型设备供电，具有电池后备功能的电源可为额定负载提供不小于2小时的备用时间。

(1) KDW0.3/660（A/B）隔爆兼本安型直流稳压电源KDW0.3/660（A/B）隔爆兼本安型直流稳压电源主要为矿井监控分站、传感器等提供不间断的本质安全直流稳压电源。

A型电源分别可提供11路本安电源输出及供电状态输出信号，B 型电源分别可提供7路本安电源输出及供电状态输出信号。

主要技术指标：（1）输入指标输入电源电压等级: 660V/380V/220V/127V，50 Hz （出厂配置）或220V/127V/36V，50 Hz (定货时由用户选择)。

输入电源波动范围： 75 %～110 %（2）输出本安参数指标名称本安输出额定电压Ue 12 V.DC 24 V.DC 5 V.DC额定电流Ie 280 mA 140 mA 1000 mA最高输出电压Ue ≤12.5 V DC ≤24.5 V DC ≤5.25 V DC最大输出电流(过流保护整定值)IO ≤500 mA ≤450 mA ≤2500 mA最大过压保护值Ug ≤13.5 V DC ≤26.5 V DC ≤7.0 V DC最大外部电感LO 0.6mH 0.6mH 0.1mH最大外部电容CO 20uF 4.7uF 47uF输出电压偏离值不应超过标称值的5 %负载效应≤5 %源效应≤5 %周期与随机偏移≤250 mV（峰峰值）备注 KDW0.3/660(A)出厂默认为：1路本安12V输出，9路本安24V输出（1路本安5V可选）KDW0.3/660(B)出厂默认为：1路本安12V输出，5路本安24V输出（1路本安5V可选）（3）备用电源参数转换时间：≤1s额定容量：24 V/7 AH（两节12 V/7 AH 铅酸电池串联）工作时间：不低于2 小时（额定负载时）最高充电电压：29 V放电截止电压：21.5 V（4）传输介质稳压电源至分站、传感器传输采用0.52的矿用阻燃屏蔽信号电缆，每公里的信号电缆分布参数应符合：R≤12.8Ω/km；L≤0.8mH/km；C≤0.06μF/km。

KJ90-F16(A)煤矿井下监控分站使 用 说 明 书（原KDF-2型井下分站电源箱）1概述1.1产品特点KJ90-F16 (A)煤矿井下监控分站（以下简称分站电源箱）是一种以89C61单片机为核心的微型计算机系统，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态等进行连续监测，具有多通道、多制式的信号采集功能和通讯功能，通过工业以太网能及时将监测到的各种环境参数、设备状态传送到地面中心站，并执行中心站发出的各种命令，及时发出报警和断电控制信号。

1.2主要用途及适用范围1.2.1主要用途1.2.1.1 为井下所挂接的各种传感器、断电器提供工作电源：1.2.1.2采集各传感器的实测参数，设备运行状况、开停状态：1.2.1.3 向位于地面的系统中心站传送巡检参数：1.2.1.4执行地面中心站发往井下的各种控制命令：1.2.1.5对异常状况进行断电控制。

1.2.2适用范围1.2.2．J 煤矿井下所有存在瓦斯或煤尘爆炸危险的炀所：1.2.2.2煤矿井下所有需要使用传感器监测、监控各种有毒有害气体及设备运行状态的地方及场所。

1.3品种、规格1.3.1品种：矿用隔爆兼本质安全型井下分站电源箱。

1.3.2规格：KJ90-F16 (A)。

1.4型号的组成及其代表的意义1.5环境条件1.5.1工作条件a)工作温度： -5℃～40℃；b)相对湿度： ≤95%；c)大气压力：80 kPa—116 kPa;d)具有甲烷混合物及煤尘爆炸危险的煤矿井T;e)在无滴水的地方；’ f)无显著震动和冲击的场合。

1.5.2运输贮存条件a)低温：-40℃；b)高温：60℃；c)相对湿度：≤95%；d)振动：50Ⅲ／s2；e)冲击：500 IⅡ／S2。

1.6防爆类型与标志1.6.1防爆形式：矿用隔爆兼本质安全型；1.6.2防爆标志：Exd[ib]I。

1.6.3与分站电源箱关联配接／配套设备表见附录A；与分站电源箱所相关联配接的电气设备和电路设备，都必须是经国家安全检验机关检验合格的本质安全型电气设备。

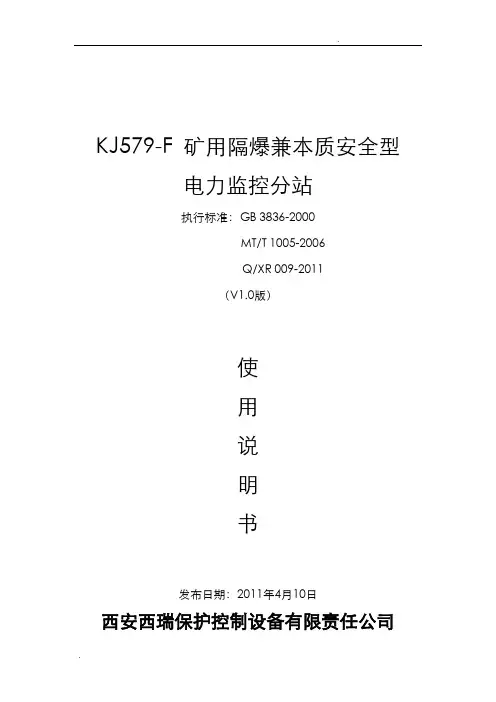

KJ579-F 矿用隔爆兼本质安全型电力监控分站执行标准：GB 3836-2000MT/T 1005-2006Q/XR 009-2011（V1.0版）使用说明书发布日期：2011年4月10日西安西瑞保护控制设备有限责任公司目录安全警示语： (3)1 概述 (1)2 分站构成 (1)2.1 产品型号及其意义 (1)2.2 外形尺寸及重量 (1)2.3 KJ579-F电力监控分站的结构 (1)3 主要技术指标 (3)3.1 环境条件 (3)3.2 供电电源 (3)3.3 主要技术指标 (4)3.4 主要功能 (4)3.5 电源波动适应能力 (5)3.6 外壳防护性能 (5)3.7 电气安全 (5)3.8 防爆性能 (5)3.9 电气间隙及爬电距离 (6)3.10 本安参数 (6)4 分站配置 (6)4.1 概念解析 (6)4.2 工程组态 (7)4.3 配置备份 (7)5 开关机 (7)6 常见故障与分析 (7)7 注意事项 (8)8 订货须知 (8)9 包装、运输、存储说明 (9)附录A 关联设备 (10)安全警示语：1．维修时不得改变本安电路和与本安电路有关的元器件的电气参数及型号规格! 2．未经安全联检合格的产品不得接入本产品!3．维修时应注意防止“失爆”(保护隔爆面，注意紧固件引入装置里的橡胶密封圈)!4．严禁井下带电开盖！5．不得随意更换说明书中规定之外的电池。

1 概述KJ579-F矿用隔爆兼本质安全型电力监控分站（以下简称KJ579-F电力监控分站）可快速采集井下各种隔爆高、低压开关，移变，磁力起动器等智能设备的数据，经过分析处理后转发给监控主站，并分发监控中心的远程控制命令。

KJ579-F电力监控分站遵循最新的国际和行业标准，采用嵌入式硬件平台和嵌入式实时多任务操作系统，可靠性高，响应速度快。

防爆型式：隔爆型Exd(ib)I；产品执行标准：Q/XR 009-2011。

2 分站构成2.1 产品型号及其意义外形尺寸(长×宽×高)：500mm×451mm×646mm；重量：不大于100kg。

警示：1.安装、使用前应阅读本说明书。

2.本安电路用户不得擅自改动。

3.凡与本产品连接的关联配接设备，必须与产品联机检验合格后方可联机使用！4.检修时不得修改本安电路及关联电路的元器件型号、规格及参数。

121 概述KJF130矿用本安型监控分站（以下简称分站），是监测监控系统的重要组成部分，具有与不同设备进行有线无线通信、键盘与遥控输入、液晶显示等功能。

分站具有高速数据处理能力，外围接口和供电电源采用特殊抗干扰措施，使得本分站通过GB/T 17626.4-2008规定的严酷等级为3级的电快速瞬变脉冲群抗扰度试验，通过GB/T 17626.5—2008规定的严酷等级为3级的浪涌(冲击)抗扰度试验，通过GB/T 17626.3—2008规定的严酷等级为2级的射频电磁场辐射抗扰度试验，有利于系统产品抗干扰能力的提高。

1.1 防爆型式矿用本质安全型，标记为Ex ia I 。

1.2 型号KJ F130 登记序号 分站设备 矿用监测、控制系统或设备1.3外形尺寸及重量外形尺寸（长×宽×高）：333mm×357mm×92mm，见图1。

重量： 4.82kg。

3图 1 分站外形尺寸41.4使用条件a)环境温度：0℃～+40℃；b)湿度：不大于95％（+25℃）：c)大气压力：80kPa～106kPa；d)无显著振动和冲击的场合。

e)煤矿井下有瓦斯和煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

2主要技术参数2.1基本功能2.1.1分站具有RS485、CAN有线通信功能；2.1.2分站具有通过以太网光端口和电端口实现网络通信和级联功能；2.1.3分站具有通过遥控器、按键配置，通过液晶屏观察的人机交互功能；2.1.4分站具有配置信息等参数存储及掉电保护功能。

2.1.5分站具有初始化参数设置和掉电保护功能。

初始化参数可通过主站或遥控器修改。

52.1.6分站具有自诊断和通信故障指示功能。

三恒kj770监控分站说明书摘要：一、产品简介二、功能特点三、安装与调试四、操作指南五、维护与保养六、故障处理正文：一、产品简介三恒KJ770监控分站是一款高性能、高可靠性的监控设备，广泛应用于各类工程项目、公共场所和安全保卫等领域。

该监控分站具备强大的数据处理和远程控制功能，可以满足用户对远程监控的需求。

二、功能特点1.支持多种图像格式：监控分站支持JPEG、MPEG4等图像格式，图像清晰、细腻。

2.强大的网络功能：支持有线和无线网络接入，实现远程实时监控、远程控制和数据传输。

3.智能报警：具备非法闯入、人脸识别等智能报警功能，确保安全防护无死角。

4.系统稳定：采用嵌入式操作系统，具有较高的稳定性和抗干扰性。

5.扩展性强：支持多种传感器和设备接入，可根据用户需求进行定制化扩展。

三、安装与调试1.安装前，请确保供电稳定、网络畅通。

2.根据实际需求，选择合适的安装位置，确保监控画面清晰。

3.将监控设备与分站连接，按照说明书进行参数设置。

4.通过网络连接，进行远程调试，确保设备正常运行。

四、操作指南1.通过监控软件，实时查看监控画面。

2.设置录像、报警等参数，满足实际需求。

3.利用远程控制功能，实现对设备的实时控制。

4.定期查看系统日志，了解设备运行状况。

五、维护与保养1.定期检查设备连接线，确保连接稳定。

2.保持设备清洁，避免灰尘、水渍等影响设备性能。

3.定期更新监控软件，确保系统版本处于最新状态。

4.对设备进行定期检修，确保设备处于良好运行状态。

六、故障处理1.故障排查：首先检查设备连接线、电源、网络等是否正常。

2.系统重置：若设备出现故障，可尝试重新启动系统。

3.寻求技术支持：如无法自行解决问题，请联系厂家或专业技术人员进行处理。

通过以上内容，相信您对三恒KJ770监控分站有了更深入的了解。

请您根据实际需求，合理选用和配置设备，确保监控系统发挥最大作用。

技术规格及要求一包：1-1监测分站（含后备电源）使用单位：KJ101N 共55 台三矿15 台，八矿15 台，十矿15 台）KJ4N 系统35 台六矿10台)主要技术规格参数及要求：、KJ101N 监控系统分站1.分站容量：4 路200—1000HZ 频率信号输入，4模4 开型新监控分站。

2.数据通讯速率: 1200/2400bps 。

3.传感器电源：4路，18V/300mA。

4.具有高压远程断电功能。

5.具备风电瓦斯闭锁的全部功能。

（必须能够就近直接闭锁2台风机）二、KJ4N 系统监测分站1. 分站容量：模拟量开关量8 路输入，3 路开关量输出。

2.分站信号：200 HZ —1000HZ 频率信号。

3.模拟量监测精度（不包括传感器）：优于± 1%。

4.数据通讯速率: 1200/2400bps 。

5.耗电总电流：+12V < 450mA。

6.本安输出电流、电压：0.45A（+12V），0.26A（+21V）。

7.具备风电瓦斯闭锁的全部功能。

(必须能够就近直接闭锁2 台风机)8.每个分站必带5 个相应的多通接线盒。

三、通用要求1.电源电压:全部660V 。

2.电源电压波动范围: +10%-- -25% 。

3.传感器传输距离: 2Km 。

4.满负荷运行时备用电池最终使用时间不小于2 小时。

5.仪器必须为矿用本质安全型，并具有有效的煤矿安全标志准用证。

6.必需符合( AQ6201 —2006)煤矿安全监控系统通用技术要求。

7．必需具有相应的监控系统分站关联设备联检证明。

8.随机带使用说明书外，还必须每矿带 2 份仪器维修用的技术资料及维修用图纸。

9.中标者应保证仪器在正常使用和保养条件下，在其使用寿命期内，始终满足技术说明书所标明的技术指标要求。

10.技术服务响应，保证做到24 小时响应，48 小时赶到现场。

11.需方有理由拒绝不符合招标技术规格书及相关协议中所定产品，由此产生的经济损失供方负责。

监测分站技术要求一、名称：矿用隔爆兼本安型监控分站二、型号：KJ2000X-F1三、数量：5台四、技术参数：1.作为普通监测分站使用时，具有以下功能：1.1可通过模拟量数字信号监测甲烷、一氧化碳、风速、温度、压力等环境参数；1.2可通过开关量数字信号监测风门开关、设备开/停状态等各种开关参数；1.3具有参数保存功能，断电后初始化信息不丢失，重新上电后可以按掉电前的监控参数独立工作；1.4具有4路独立RS485通讯接口，可连接具有RS485接口的智能传感器或智能执行机构；1.5对外提供8路本安电源供外接传感器、断电器的工作使用；1.6外接备用电池箱，在外部交流电源断电时，设备仍能正常工作；1.7具有2路CAN接口；1.8具有自诊断和故障指示功能；2.作为风电瓦斯闭锁装置使用时，具有以下功能：2.1具有作为普通分站时的全部功能；2.2灵活风电瓦斯闭锁定义，任意一台通过中心站定义为双字节风电瓦斯闭锁分站即可；3.分站部分主要技术指标3.1.供电电源该设备需外接电池箱。

在电池箱充电电源关闭情况下可连续工作时间不小于4h。

额定电压：DC 28V；工作电流：≤2A电源波动范围：DC20~30V3.2本安电源输出3.3分站容量分站最大可接入16路传感器、8路控制信号输出、8路开停传感器。

3.4通讯距离(1)分站与传输接口的CAN通讯速率为5Kbps；通讯距离不小于3Km；(2)分站与智能传感器或智能执行机构的RS485通讯速率为9600bps；最大通讯距离2Km。

(3)音频传输最大距离0.5m。

3.5本安参数：Um：30V DC；12V本安电路最高电压：13.0V，最大电流：1.5A；4路18V本安电源：Uo：19V，Io：970mA，Co：4.7μF，Lo：0.1mH；4路24V本安电源：Uo：24.5V，Io：500mA，Co：1.1μF，Lo：0.1mH；CAN及RS485本安信号：Uo：9.0V，Io：950mA。
