矿用隔爆兼本安直流稳压电源系列2012-02-15 信息来源：矿用隔爆兼本安直流稳压电源适用于煤矿井下有瓦斯、煤尘爆炸危险的环境，向矿用本质安全型设备供电，具有电池后备功能的电源可为额定负载提供不小于2小时的备用时间。
(1) KDW0.3/660（A/B）隔爆兼本安型直流稳压电源KDW0.3/660（A/B）隔爆兼本安型直流稳压电源主要为矿井监控分站、传感器等提供不间断的本质安全直流稳压电源。
A型电源分别可提供11路本安电源输出及供电状态输出信号，B 型电源分别可提供7路本安电源输出及供电状态输出信号。
主要技术指标：（1）输入指标输入电源电压等级: 660V/380V/220V/127V，50 Hz （出厂配置）或220V/127V/36V，50 Hz (定货时由用户选择)。
输入电源波动范围： 75 %～110 %（2）输出本安参数指标名称本安输出额定电压Ue 12 V.DC 24 V.DC 5 V.DC额定电流Ie 280 mA 140 mA 1000 mA最高输出电压Ue ≤12.5 V DC ≤24.5 V DC ≤5.25 V DC最大输出电流(过流保护整定值)IO ≤500 mA ≤450 mA ≤2500 mA最大过压保护值Ug ≤13.5 V DC ≤26.5 V DC ≤7.0 V DC最大外部电感LO 0.6mH 0.6mH 0.1mH最大外部电容CO 20uF 4.7uF 47uF输出电压偏离值不应超过标称值的5 %负载效应≤5 %源效应≤5 %周期与随机偏移≤250 mV（峰峰值）备注 KDW0.3/660(A)出厂默认为：1路本安12V输出，9路本安24V输出（1路本安5V可选）KDW0.3/660(B)出厂默认为：1路本安12V输出，5路本安24V输出（1路本安5V可选）（3）备用电源参数转换时间：≤1s额定容量：24 V/7 AH（两节12 V/7 AH 铅酸电池串联）工作时间：不低于2 小时（额定负载时）最高充电电压：29 V放电截止电压：21.5 V（4）传输介质稳压电源至分站、传感器传输采用0.52的矿用阻燃屏蔽信号电缆，每公里的信号电缆分布参数应符合：R≤12.8Ω/km；L≤0.8mH/km；C≤0.06μF/km。
KJ83N煤矿安全监控系统使用说明书（产品执行标准Q/CYSZD570-2007）煤炭科学研究总院北京神州鼎天数码信息技术公司2007年6月目 录前 言................................................................- 2 -一、概述................................................................................................................................................- 2 -二、系统简介........................................................................................................................................- 3 -三、运行环境........................................................................................................................................- 5 -四、必要的名词解释............................................................................................................................- 5 - 第一节 软件安装.....................................................- 9 -一、SQL Server2000数据库安装.......................................................................................................- 9 -二、监控系统中心站软件安装..........................................................................................................- 19 -三、监控系统中心站程序的删除......................................................................................................- 22 -四、监控系统监控终端程序的安装..................................................................................................- 22 -五、监控终端程序的删除..................................................................................................................- 24 - 第二节 中心站监控软件使用...........................................- 25 -一、监控系统主界面..........................................................................................................................- 25 -二、系统主菜单..................................................................................................................................- 25 -2.1系统参数设置...........................................................................................................................- 25 -2.2页面编辑...................................................................................................................................- 35 -2.3 控制..........................................................................................................................................- 38 -2.4 列表显示..................................................................................................................................- 41 -2.5 曲线显示..................................................................................................................................- 45 -2.6 状态图/柱状图........................................................................................................................- 48 -2.7 模拟图显示..............................................................................................................................- 50 -2.8查询...........................................................................................................................................- 52 -2.9打印...........................................................................................................................................- 55 -2.10 设备列表................................................................................................................................- 56 -三、工具栏..........................................................................................................................................- 58 -四、风电瓦斯的设置..........................................................................................................................- 58 -4.1 B型分站....................................................................................................................................- 58 -4.2 A型分站....................................................................................................................................- 63 -4.3 C型分站....................................................................................................................................- 63 -五、双机热备的设置..........................................................................................................................- 68 - 第三节 监控终端系统使用说明.........................................- 71 -一、监控终端软件登陆页面..............................................................................................................- 71 -二、监控终端软件主页面..................................................................................................................- 71 -三、监控终端软件主菜单、二级菜单..............................................................................................- 72 -3.1 列表显示..................................................................................................................................- 72 -3.2 曲线显示..................................................................................................................................- 73 -3.3 模拟显示..................................................................................................................................- 77 -3.4 报警显示..................................................................................................................................- 79 -3.5 报表打印..................................................................................................................................- 80 -3.6 系统信息..................................................................................................................................- 83 -3.7 系统设置..................................................................................................................................- 83 -第四节 常见故障解决.................................................- 85 -一、网页安装后无法显示..................................................................................................................- 85 -二、虚拟目录名称是否正确问题......................................................................................................- 85 -三、设置系统运行页为首页..............................................................................................................- 86 -四、模拟图不显示..............................................................................................................................- 87 -五、中心站程序和通讯装置通讯中断..............................................................................................- 87 -六、分站通道显示的数据和计算机相应监测点显示的数据不一致..............................................- 87 -七、分站通道显示的数据和传感器显示的数据不一致..................................................................- 87 -八、分站控制关系统不正确..............................................................................................................- 88 -前 言一、概述随着软硬件技术的发展,特别是近两年软硬件技术有了长足的进步。

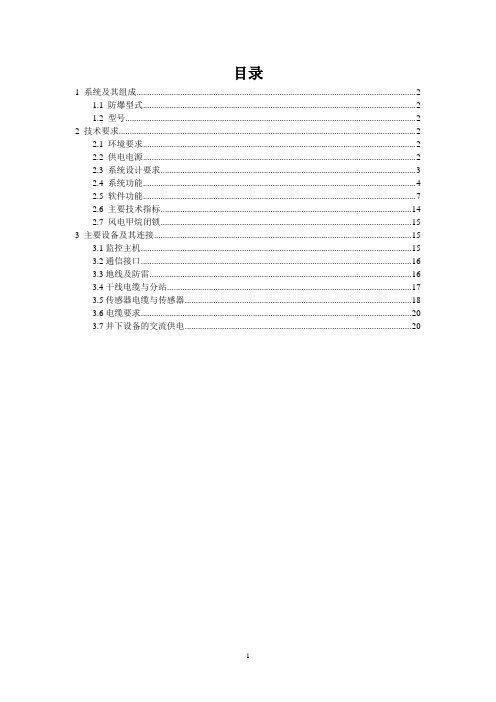

目录1 系统及其组成 (2)1.1 防爆型式 (2)1.2 型号 (2)2 技术要求 (2)2.1 环境要求 (2)2.2 供电电源 (2)2.3 系统设计要求 (3)2.4 系统功能 (4)2.5 软件功能 (7)2.6 主要技术指标 (14)2.7 风电甲烷闭锁 (15)3 主要设备及其连接 (15)3.1监控主机 (15)3.2通信接口 (16)3.3地线及防雷 (16)3.4干线电缆与分站 (17)3.5传感器电缆与传感器 (18)3.6电缆要求 (20)3.7井下设备的交流供电 (20)1 系统及其组成1.1 防爆型式由本质安全型、隔爆兼本质安全型和复合型等设备组成的煤矿监控系统。
1.2 型号图1 系统型号含义2 技术要求2.1 环境要求2.1.1 工作环境条件监控系统在下列条件下可靠工作。
2.1.1.1 中心站设备的正常工作条件☐温度：15℃～30℃；☐相对湿度：40%～70%；☐大气压力：80 kPa～106 kPa；☐温度变化率：小于10℃/h，且不得结露；☐GB/T 2887规定的尘埃、照明、噪声、电磁场干扰和接地条件。
2.1.1.2 安装于井下的设备，除有关标准另有规定外，应在下列条件下正常中作：☐工作温度：0～40℃；☐相对湿度：≤98%（25℃）；☐大气压力：80～106kPa；☐有爆炸性气体混合物，但无显著振动和冲击、无破坏绝缘的腐蚀性气体。
2.1.2 贮运条件2.1.2.1 按规定包装入箱的产品，在避免雨(雪)淋浸的条件下，任何通用运输工具运输，其包装，储运标志应符合GB191的规定。
2.1.2.2 包装好的产品，要求在温度为5℃～40℃，相对湿度不高于85%，无腐蚀性气体、通风良好的存贮条件下贮存。
2.2 供电电源2.2.1 地面中心站电源地面中心站设备在下列电源条件下，应能正常工作。
☐额定电压：220V AC；☐允许偏差：-10％～10％；☐谐波：不大于5％；☐频率：50Hz，允许偏差±5％。

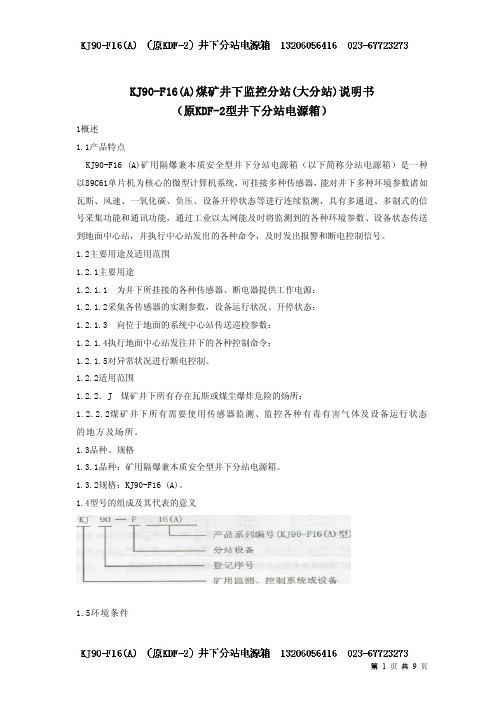

KJ90-F16(A)煤矿井下监控分站(大分站)说明书（原KDF-2型井下分站电源箱）1概述1.1产品特点KJ90-F16 (A)矿用隔爆兼本质安全型井下分站电源箱（以下简称分站电源箱）是一种以89C61单片机为核心的微型计算机系统，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态等进行连续监测，具有多通道、多制式的信号采集功能和通讯功能，通过工业以太网能及时将监测到的各种环境参数、设备状态传送到地面中心站，并执行中心站发出的各种命令，及时发出报警和断电控制信号。
1.2主要用途及适用范围1.2.1主要用途1.2.1.1 为井下所挂接的各种传感器、断电器提供工作电源：1.2.1.2采集各传感器的实测参数，设备运行状况、开停状态：1.2.1.3 向位于地面的系统中心站传送巡检参数：1.2.1.4执行地面中心站发往井下的各种控制命令：1.2.1.5对异常状况进行断电控制。
1.2.2适用范围1.2.2．J 煤矿井下所有存在瓦斯或煤尘爆炸危险的炀所：1.2.2.2煤矿井下所有需要使用传感器监测、监控各种有毒有害气体及设备运行状态的地方及场所。
1.3品种、规格1.3.1品种：矿用隔爆兼本质安全型井下分站电源箱。
1.3.2规格：KJ90-F16 (A)。
1.4型号的组成及其代表的意义1.5环境条件1.5.1工作条件a)工作温度： -5℃～40℃； b)相对湿度： ≤95%； c)大气压力：80 kPa—116 kPa;d)具有甲烷混合物及煤尘爆炸危险的煤矿井T; e)在无滴水的地方；’ f)无显著震动和冲击的场合。
1.5.2运输贮存条件 a)低温：-40℃； b)高温：60℃； c)相对湿度：≤95%； d)振动：50Ⅲ／s2； e)冲击：500 IⅡ／S2。
1.6防爆类型与标志1.6.1防爆形式：矿用隔爆兼本质安全型； 1.6.2防爆标志：Exd[ib]I。
1.6.3与分站电源箱关联配接／配套设备表见附录A；与分站电源箱所相关联配接的电气设备和电路设备，都必须是经国家安全检验机关检验合格的本质安全型电气设备。
煤矿电⼒⽆⼈值守监控系统解决⽅案煤矿电⼒⽆⼈值守监控系统解决⽅案⼀、概述电⼒是煤矿⽣产的唯⼀能源，电⼒系统的安全性和运⾏状态直接影响着煤矿的⽣产和安全。
煤矿井下巷道狭窄，空⽓潮湿，在此环境下使⽤的电器设备、供电电缆和电缆接头容易发⽣漏电和短路事故；采掘⾯地质情况复杂，负载变化⼤，易造成电器设备过流发热，使线路绝缘破坏，造成短路烧毁线路和电机；采掘设备移动⼯作，供电线路在反复的拖拽中易发⽣绝缘破坏、短路等事故；煤矿井下电缆供电距离短，常规保护选择性差；粗略的计量造成了⽤电浪费、计量管理与数据处理效率低下；造成井下供电线路短路事故的原因复杂多样，井下供电线路短路事故难以避免。
KJ360矿⽤电⼒监控系统（含电能计量管理）可实现整个矿井的井下供电集中监控管理系统建设。
系统着重解决煤矿供电供电⾃动化系统存在的五⼤问题：保护可靠性差、时常有误动和拒动的现象；井下电压波动、雷击造成的井下⾼压开关⽆压释放线圈误动引起的⼤⾯积停电问题；由于漏电保护⽅案单⼀，定值调整粗糙，⽆法精细整定，造成⾼压漏电保护经常发⽣拒动、误动；电⽹监控功能单⼀，达不到⽆⼈值守变电所的建设要求。
电能计量功能单⼀，达不到节能减排和精细化考核的建设要求。
除此之外，我们还在产品中揉进了电⽹扰动录波分析、故障预警、故障定位分析及短信息告警、保护器软件远程维护及升级等功能；⼆、设计原则先进性实⽤性可靠性经济性扩展性开放性三、解决⽅案（1) 按⽆⼈值守变电所设计，建设远程电⽹监控系统在地⾯调度建⽴⼀个电⼒监控中⼼，在监控中⼼内配置专⽤的电⼒监控服务器、操作站、打印机、UPS后备电源等硬件设备，软件安装具有安标认证的KJ360矿⽤电⼒监控软件（含电能计量统计处理模块），完成整个电⼒系统的数据采集、运⾏状态监视、电量计量和考核、安全闭锁、远程集控和⾃动控制，存储、查询和统计整个系统的运⾏数据、运⾏记录、故障报警记录等信息，并实现远程监视设备运⾏情况，远程操作控制井下设备的运⾏和试验；电⽹监控软件具有⾼级DA应⽤功能，可以实现故障预警和保护、故障定位处理和分析；在地⾯变电所矿⽤⼀般型电⼒监控分站，接⼊辖区变电所的⾼压开关、搭建电⽹监控专⽤通讯⽹络，实现变电所通过地⾯调度中⼼和分调度中⼼进⾏遥控、遥测、遥调、遥视、遥试、电能计量等功能；达到变电所⽆⼈值班的⾃动化要求；在井下变电所安装矿⽤隔爆兼本安型电⼒监控分站，接⼊辖区变电所的⾼低压开关，实现变电所通过地⾯调度中⼼和分调度中⼼进⾏遥控、遥测、遥调、遥视、遥试、电能计量等功能；达到变电所⽆⼈值班的⾃动化要求。
KJF矿井安全生产综合监控系统使用手册12本产品执行标准:Q/NFW05—KJ380煤矿安全监控系统使用说明书10月1日内蒙古方维电器制造有限责任公司!在使用本产品前,请详细阅读本说明书目录一、系统概述.................................................................. 错误!未定义书签。
二、系统的组成及工作原理.......................................... 错误!未定义书签。
三、系统的工作条件及配置要求 ................................. 错误!未定义书签。
四、接地要求和避雷措施.............................................. 错误!未定义书签。
五、系统的主要技术指标.............................................. 错误!未定义书签。
六、主要功能.................................................................. 错误!未定义书签。
七、系统软件.................................................................. 错误!未定义书签。
八、系统软件使用手册.................................................. 错误!未定义书签。
九、安全警告.................................................................. 错误!未定义书签。
十、其它.......................................................................... 错误!未定义书签。
安装、使用本产品前请认真阅读本使用说明书！KBA12-2型矿用本质安全型摄像仪使用说明书北京天地玛珂电液控制系统有限公司目录1 概述 (3)2 环境条件 (3)3 主要技术参数 (3)4 工作原理 (5)5 摄像仪的主要结构特征 (5)6 接线及使用操作方法 (5)7 使用和维护 (13)8 注意事项 (13)9 运输和贮存 (13)10 装箱文件及附件 .....................................................................................................错误！未定义书签。
KBA12-2型矿用本质安全型摄像仪使用说明书1 概述本说明执行Q/TM-63-2010《KBA12-2型矿用本质安全型摄像仪企业标准》，以及GB3836-2000的相关规定。
KBA12-2型矿用本质安全型摄像仪(以下简称摄像仪)适用于煤矿井下。
2 环境条件2.1 摄像仪应能在下列条件下正常工作：a)环境温度：0～+40℃；b)最大平均相对湿度：95%RH(25℃)；c)大气压力：80kPa～106kPa；d)无显著振动和冲击的场合；e)无破坏绝缘的腐蚀性气体场合；f)煤矿井下含有甲烷等爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
2.2 摄像仪应能承受的最恶劣的贮运条件：a)高温：60℃；b)低温：-40℃；c)最大平均相对湿度：95%(25℃)；d)振动：50m/s2；e)冲击：500m/s2。
3 主要技术参数3.1 防爆类型及防爆标志防爆类型：矿用本质安全型。
防爆标志：Ex ib I 。
3.2 型号意义3.3 主要技术参数3.3.1 输入电压为直流12V。
3.3.2 质量：3kg 。
3.3.3 外形尺寸：135*130*68（mm*mm*mm*）。
外形尺寸图：产品列表：代号尺寸（mm ） 备注 L1 L2 L3 L4 L5 L6d1 d2 TMDSXY(KBA12)[KBA12]141 130110 70 217.84811 80产品辅件 矿用本质安全型摄像仪安装架外形尺寸图：4 工作原理该摄像仪主要工作是采集工作面视频图像，并通过以太网发送到主机或者监视器。
KJF88矿用隔爆兼本安型电力监控站使用说明书1 概述KJF88矿用一般型电力监控站（以下简称主站）属于矿用一般型设备，适用于井下无瓦斯、煤尘爆炸性危险的场所，作为井下电力监测监控系统中的数据交换、设备控制和视频上传等过程的关键设备。
它具有数据处理、远程控制、图像显示、视频网络传输及网络远程通讯等功能，是井下电力监测监控系统中的重要设备。
1.1 防爆型式矿用一般型，标记为“KY”。
1.2 型号意义KJ F 88登记序号设备类型矿井监测、控制系统或设备1.3 工作环境条件：a) 环境温度： 0～＋40℃；b) 平均相对湿度：≤90%（＋25℃）；c) 大气压力： 80kPa～106kPa；d) 无显著振动和冲击的场合；e)煤矿井下无瓦斯、无煤尘爆炸性危险的场所。
1.4 工作方式：连续工作2 技术参数2.1 供电电源工作电压：AC220V/AC127V可选工作电流：见表1表 1 KJF88矿用一般型电力监控站整机工作电流2.2 串口1（与上级设备通讯）传输制式： RS485传输速率： 1200bps\2400bps\4800bps\9600bps可设置传输协议： Modbus_RTU传输距离： 1km2.3 串口2（与下级设备通讯）传输制式： RS485传输速率： 1200bps\2400bps\4800bps\9600bps可设置传输协议： Modbus_RTU传输距离： 1km2.4 串口3（视频控制端口）传输制式： RS485传输速率： 9600bps传输协议：帕尔高-P（支持透明传输）传输距离： 500m2.6 视频输入最大输入容量：4路输入信号特性：1Vpp,75Ω连接口： BNC 阴性制式： NTSC或PAL2.7 以太网光接口接口类型： SC型光接口光缆类型： GYSTZA型单模光纤传输速率：≤100Mb/s发射波长： 1310nm发射功率：≥-10dbm接收灵敏度：≤-36dbm传输协议： IEEE802.3u2.8 嵌入式主机参数内存容量： 64M SDRAM存储容量： 64M 电子硬盘主频： 200MHz3. 主要结构特征及工作原理3.1 外形尺寸及重量外形尺寸(l×b×h)mm: 700mm×600mm×1600mm重量: 75kg3.2 主要结构特征主站结构及尺寸及内部结构如图1所示，它由2mm厚不锈钢板冲压加工而成，前面装有2扇门，后面装有1扇门，每扇门的四周有橡胶圈衬垫，门上有1个锁扣，可用手拉开或扣紧。
前面板的上沿有5cmt的突出护沿，顶上装有吊环。
前面上部的门上镶嵌了一块钢化玻璃，可直接观察到里面液晶显示屏的显示内容和电源及通讯状态指示灯的状态。
后面共装有12个出线嘴，供输入、输出电缆引线用。
与出线嘴适应的线缆外径为Ф12±0.5mm。
表2 KJF88矿用一般型电力监控站出线嘴所配密封圈尺寸注：主站出厂时12个出线嘴已全部安装密封圈。
3.3 工作原理主站的电气原理如图2所示，主要由嵌入式工控机、网络视频服务器，交换机，串口服务器、光电转换以及电源部分组成。
主站的嵌入式工控机实时监测从下行数据采集端口采集到的电力监测数据，并自动进行数据处理，主要完成电力图１ KJF88矿用一般型电力监控站结构示意图1 触摸屏2 通讯指示灯3 电源开关（带指示灯）S24 前门（2）5 门把手6 铭牌7 保险丝F38 串口服务器 9通讯指示灯控制模块10 电源控制模块 11 AC/DC 开关电源 12 走线槽13 电压选择接线排X214 源变压器15 电源总开关S1 (带保险丝F1、F2) 16 安全隔离器（选件） 17 电源输入接线排X1 18 交换机 19 观察窗 20 光电转换器 21 视频服务器 22 通讯线接线排X3 23 电池投入开关S3 24 备用电池25 出线嘴监控系统部分的工作。
主站电力监控部分与地面设备的通讯有两种方式可供选择：一种以RS485总线方式；另一种以光纤以太网方式。
主站能根据地面主机的命令来处理井下的实时数据，而且还可以控制井下的开关设备分合闸合、设置开关设备的运行参数等。
网络视频服务器主要采集4路视频信号，通过光纤以太网方式向地面传输视频数据，并将视频控制信号解码和分离，用来控制井下的摄象机以及云台。
串口服务器，交换机，光电转换器等组件主要作用是将数据转换成以太网光信号。
备用电池主要是为了保证在系统断电后，主站的电力监控部分仍然能正常工作一段时间，原理框图如图所示。
图2 KJF88矿用一般型电力监控站电气原理框图4 安装与调试本设备出厂前已调试完毕，无须再调整。
安装时将主站放在固定架上，然后用螺丝固定。
５使用与接线5.1线路的连接打开主站后门，主站腔体内的安装板板上有X1（4芯）、X2（10芯）、X3（8芯）三个接线排，如图1所示，接线排旁边标有1A、2A、3A，1B、2B、3B等字样，具体接线如表3所示（端子序号按从左至右的顺序编号）。
表3 KJF88型电力监控主站线路连接表警告：只能以一种等级的交流电压给本设备供电，并且所有电源和通讯电缆必须连接到规定的端口，正负极连接正确，否则会损坏本设备；使用前请务必检查接线排X2的两根电源配线所确定的输入交流电压等级。
例如：现场能提供的电源电压有AC220V和AC127V时，我们仅选择AC127V的电源电缆与主站腔体内的接线排X1的第1、2两芯相连，然后将两根电源配线与接线排X2的第7、8两芯相连；或者仅选择AC220V的电源电缆与接线排X1的第1、2两芯相连，然后将两根电源配线与接线排X2的第5、6两芯相连。
出厂时两根电源配线已接至接线排X2的第7、8两芯,即输入电压等级为AC127V。
意注：如果主站与地面系统主机之间的电力数据通讯采用以太网方式，则接线排X3的第1、2两芯不用接线，此时为了保证电力监控系统的实时性能，必须确保每一路数据通道的带宽在2M以上，每路视频通道的带宽在4M以上。
打开主站后门，可以看见主站腔体内的垂直安装板下部的网络视频服务器，在网络视频服务器上一共有四个悬空的BNC阴性视频连接头，视频电缆通过出线嘴可直接与BNC头相连。
光电转换器的光接口在出厂时已用软塞保护，连接光缆时应先拔下软塞，两根光纤跳线（TX和RX）通过出线嘴可直接与光电转换器光接口交叉相连，如图3所示，光缆跳线接头应为SC型。
图3 KJF88矿用一般型电力监控站内部接线示意图5.2参数设置与使用主站的线路连接、组网完成以后，在投入使用之前必须进行参数设置，主要包括主站本机地址，主站的串口通讯参数；视频服务器IP地址、视频控制协议和视频控制端口的通讯参数；串口服务器IP地址和工作模式以及串口通讯参数和计算机软件的配置等。
具体参数设置过程可利用随机附带的软件和软件操作说明进行。
除了主站的本机地址和串口通讯参数设置过程必须在主站上进行以外，其他参数设置过程均在地面计算机上进行。
注意在地面计算机上对主站进行参数设置时，必须将计算机上的代理服务器功能和防火墙关闭，具体参数设置过程请参考随机附带的软件操作使用说明。
主站必须由专门人员来管理，并由厂方负责对管理人员进行操作和管理培训。
5.3触摸屏操作本设备上电后会自动显示如下界面：图4 KJF88矿用一般型电力监控站启动界面按“进入”按钮，系统会进入操作员身份验证界面，如下图所示，缺省密码为Q，按“确定”按钮机可进入系统主界面。
图5 KJF88矿用一般型电力监控站操作员身份验证界面图6 KJF88矿用一般型电力监控站系统主界面对于不同的用户系统主界面可能有所不同，原因是与KJF88电力监控站相连的下级设备数量和类型不一样，厂方会根据不同情况在现场对主界面进行配置，图6所显示的只是示意图，主界面上有3个按钮分别可以查看电度报表、报警信息和退出系统。
另外在每台设备图标下方会显示相应的母线电压和和电流的当前值。
点击下级设备图标可查看此设备的详细数据和历史资料，如图7所示。
5.3软件环境要求为保证能正常使用本设备，必须在地面主计算机上安装以下软件： ① KJ36A 矿井电力监控系统；② Nport Administration Suit 串口服务器软件； ③ SmartSight nDVR 视频服务器软件和客户端软件第①必须另行购买，第②、③提供随机附带光盘，安装方法请按安装界面的提示进行，注意在安装完软件③以后，应及时向厂方提出永久性注册代码申请。
另外本设备在出厂前已经安装好WINDOWS CE 嵌入式操作系统和MCGS嵌入式工控图7 KJF88矿用一般型电力监控站下级设备数据显示界面软件，在随机附带的说明书中有相关的操作和使用说明。
图4 KJF88矿用一般型电力监控站指示灯示意图5.4电源开关和通讯状态指示主站触摸屏的下方总共装有1个带灯按扭和4个指示灯，按扭按下表示电源接通，此时按扭上的红色指示灯会亮，按扭弹回表示电源断开，此时按扭上的红色指示灯不亮。
黄灯1为串口1访问指示灯，蓝灯1为串口1应答指示灯，黄灯2为串口2数据发送指示灯，蓝灯2为串口2数据接收指示灯，如图4所示。
另外，在主站后面垂直安装板的下方还有一个备用电池投入开关，在正常使用时应首先将此开关拨到“ON”的位置，电源会自动对电池充电。
5.5保险丝主站在使用过程中如因操作不当或电流冲击过大有可能会烧毁电源保险丝，主站后面水平安装板上的电源总开关S1旁边装有F1、F2两只保险丝，如图1所示，F3在垂直安装板的上部，更换保险丝之前应将开关S1断开，保险丝规格应符合表4的规定。
表4 KJF88矿用一般型电力监控站电源保险丝规格6使用注意事项6.1 连接RS485数据线和电源线时,应注意极性不可接反；加电前，应仔细检查，确保所有接线完全正确、可靠。
6.2 主站安装时，外壳应可靠接地，尽量远离有较大电磁场辐射的设备，本设备属于矿用一般型设备，只能用在煤矿井下无瓦斯、无煤尘爆炸性危险的场所。
6.3 主站接线完成以后，在首次投入使用前必须打开主站后门，检查主站垂直安装板上的电池投入开关S3是否拨到“ON”的位置；水平安装板上的电源总开关是否处于闭合状态。
注意，出厂时开关S1是闭合的。
开关S2、S3是断开的。
6.4 避免在严重超出本说明书所示的恶劣环境中使用本设备，否则会减少主站的使用寿命或造成主站损坏。
6.5 本设备长期不用时，为了延长电池使用寿命，防止电池过度放电，强烈建议每隔3个月给主站通一次交流电源，并打开电池投入开关，每次通电时间不少于12小时。
另外，电池有一定的使用寿命，在使用过程中，电池容量会缓慢降低。
正常使用时，电池可供主站的电力监控部分正常工作1小时以上，但不给视频处理部分供电。
6.6 所用通讯电缆的型号建议为MHYAV型传输电缆(R=25.8Ω/km，C=0.06μF/km，L=0.8mH/km)。
