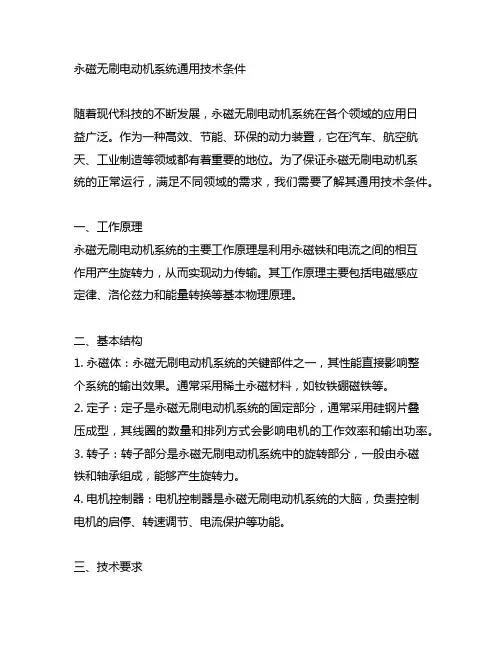

永磁无刷电动机系统通用技术条件随着现代科技的不断发展，永磁无刷电动机系统在各个领域的应用日益广泛。

作为一种高效、节能、环保的动力装置，它在汽车、航空航天、工业制造等领域都有着重要的地位。

为了保证永磁无刷电动机系统的正常运行，满足不同领域的需求，我们需要了解其通用技术条件。

一、工作原理永磁无刷电动机系统的主要工作原理是利用永磁铁和电流之间的相互作用产生旋转力，从而实现动力传输。

其工作原理主要包括电磁感应定律、洛伦兹力和能量转换等基本物理原理。

二、基本结构1. 永磁体：永磁无刷电动机系统的关键部件之一，其性能直接影响整个系统的输出效果。

通常采用稀土永磁材料，如钕铁硼磁铁等。

2. 定子：定子是永磁无刷电动机系统的固定部分，通常采用硅钢片叠压成型，其线圈的数量和排列方式会影响电机的工作效率和输出功率。

3. 转子：转子部分是永磁无刷电动机系统中的旋转部分，一般由永磁铁和轴承组成，能够产生旋转力。

4. 电机控制器：电机控制器是永磁无刷电动机系统的大脑，负责控制电机的启停、转速调节、电流保护等功能。

三、技术要求1. 高效率：永磁无刷电动机系统需要具备高效率的特点，能够将输入的电能尽可能转化为机械能输出，减少能源的浪费。

2. 高可靠性：在各种工作环境下，永磁无刷电动机系统需要保持稳定的工作状态，具备抗干扰和抗磨损能力。

3. 轻量化设计：随着轻量化设计理念的普及，永磁无刷电动机系统需要尽可能减小体积和重量，以满足各种应用场景的需求。

4. 精准控制：对于不同的应用场景，永磁无刷电动机系统需要具备精准的控制能力，能够根据实际需求调节转速和输出功率。

四、技术发展趋势1. 高温工作特性：随着汽车、航空航天等领域的发展，对永磁无刷电动机系统的高温工作特性要求越来越高，未来的发展方向将主要围绕高温下的稳定性和可靠性展开研究。

2. 高功率密度：随着新能源汽车和无人机等领域的兴起，对永磁无刷电动机系统的高功率密度要求越来越高，未来的发展将主要注重提高电机的输出功率。

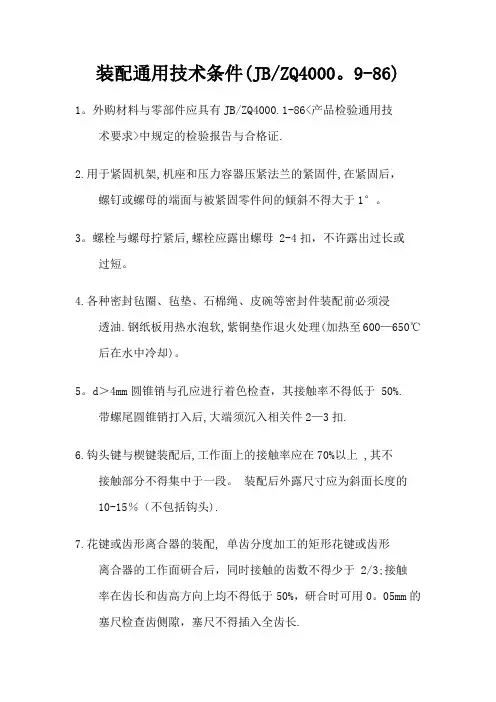

装配通用技术条件(JB/ZQ4000。

9-86)1。

外购材料与零部件应具有JB/ZQ4000.1-86<产品检验通用技术要求>中规定的检验报告与合格证.2.用于紧固机架,机座和压力容器压紧法兰的紧固件,在紧固后，螺钉或螺母的端面与被紧固零件间的倾斜不得大于1°。

3。

螺栓与螺母拧紧后,螺栓应露出螺母 2-4扣，不许露出过长或过短。

4.各种密封毡圈、毡垫、石棉绳、皮碗等密封件装配前必须浸透油.钢纸板用热水泡软,紫铜垫作退火处理(加热至600—650℃后在水中冷却)。

5。

d＞4mm圆锥销与孔应进行着色检查，其接触率不得低于 50%.带螺尾圆锥销打入后,大端须沉入相关件2—3扣.6.钩头键与楔键装配后,工作面上的接触率应在70%以上 ,其不接触部分不得集中于一段。

装配后外露尺寸应为斜面长度的10-15％（不包括钩头).7.花键或齿形离合器的装配, 单齿分度加工的矩形花键或齿形离合器的工作面研合后，同时接触的齿数不得少于 2/3;接触率在齿长和齿高方向上均不得低于50%，研合时可用0。

05mm的塞尺检查齿侧隙，塞尺不得插入全齿长.8.锥轴伸与轴孔配合表面接触应均匀，着色研合检验时其接触率不得低于70%.9。

各类联轴器技术要求及轴向(△X）、径向(△Y)与角向（△α)的许用补偿量，应符合有关联轴器标准的规定.10。

轴承外圈与开式箱体或轴承座的各半圆孔间不准有”夹帮"现象,各半圆孔的”修帮”尺寸,不准超过下表规定的最大值。

滚动轴承装配修帮尺寸mm━━━━━━━━━━━━━━━━━━━━━━轴承外径D bmax hmax──────────────────────≤120 0.10 10 120—260 0.15 15 260—400 0。

20 20 ＞400 0.25 30 ━━━━━━━━━━━━━━━━━━━━━━11.采用润滑脂的轴承,装配后在轴承空腔内注入相当空腔容积65-80%的清洁润滑脂.12.轴承装在轴上后应靠紧轴肩,轴承内圈在常温状态经打击没有串动现象的情况下,圆锥滚子轴承和向心推力球轴承与轴肩的间隙不得大于0.05mm.其它轴承不得大于0.10mm。

直流电机通用技术条件直流电机是一种常用的电动机，广泛应用于工业、农业、民用等领域。

为了保证直流电机在各种工作条件下的安全、可靠、高效运行，制定了通用技术条件。

下面我们来详细介绍一下直流电机通用技术条件的相关内容。

一、标志和命名直流电机应按国家标准进行标志和命名。

其标志应包括型号、功率、转速、电压、额定电流等参数。

命名方式应符合国家标准规定。

二、型式及额定值直流电机的型式和额定值应符合国家标准要求。

其中，型式应根据使用环境、功率大小等因素进行选择。

而额定值则包括额定功率、额定电压、额定电流、额定转速、额定效率等，这些值应在电动机正常工作范围内保持不变。

三、外形及安装要求直流电机的外形和安装应满足国家标准。

电机外形美观、紧凑，结构严谨，便于安装和维修。

安装要求符合现场环境要求，应具有固定可靠、耐振动、防水、防尘、防爆等特点。

四、工作要求直流电机在正常工作过程中应具有良好的运转性能和可靠性。

在负载瞬变、过载、短路、过压、欠压、电动机失速等意外情况下应有保护措施。

同时，直流电机应具有良好的启动和调速能力，在运转过程中应有恰当的散热措施。

五、供电要求直流电机的供电应符合国家标准规定，包括电源电压、频率、相数、电能质量和电源保护等方面。

供电电源符合标准，电源质量稳定，不应存在电压波动、电流浪涌等影响电动机正常运转的因素。

六、检验和测试要求直流电机应经过检验和测试，确保满足国家标准对各项技术指标的要求。

检验和测试应满足国家标准要求，包括试验顺序、试验方法、试验项目和试验结果等方面。

测试数据应真实可靠，符合测试标准规定。

总之，直流电机通用技术条件包含了电机的基本信息、外形、安装、工作、供电、检验和测试等方面的指导标准。

严格遵守通用技术条件对于保障直流电机的质量和性能具有重要意义，对于满足各种工作条件下的使用要求非常必要。

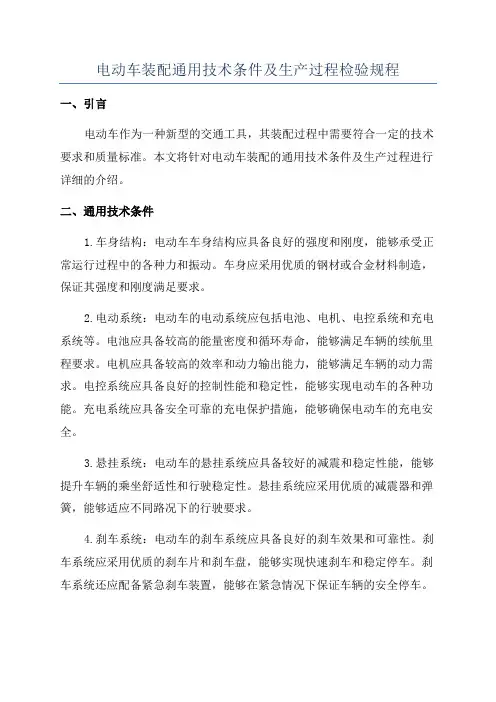

电动车装配通用技术条件及生产过程检验规程一、引言电动车作为一种新型的交通工具，其装配过程中需要符合一定的技术要求和质量标准。

本文将针对电动车装配的通用技术条件及生产过程进行详细的介绍。

二、通用技术条件1.车身结构：电动车车身结构应具备良好的强度和刚度，能够承受正常运行过程中的各种力和振动。

车身应采用优质的钢材或合金材料制造，保证其强度和刚度满足要求。

2.电动系统：电动车的电动系统应包括电池、电机、电控系统和充电系统等。

电池应具备较高的能量密度和循环寿命，能够满足车辆的续航里程要求。

电机应具备较高的效率和动力输出能力，能够满足车辆的动力需求。

电控系统应具备良好的控制性能和稳定性，能够实现电动车的各种功能。

充电系统应具备安全可靠的充电保护措施，能够确保电动车的充电安全。

3.悬挂系统：电动车的悬挂系统应具备较好的减震和稳定性能，能够提升车辆的乘坐舒适性和行驶稳定性。

悬挂系统应采用优质的减震器和弹簧，能够适应不同路况下的行驶要求。

4.刹车系统：电动车的刹车系统应具备良好的刹车效果和可靠性。

刹车系统应采用优质的刹车片和刹车盘，能够实现快速刹车和稳定停车。

刹车系统还应配备紧急刹车装置，能够在紧急情况下保证车辆的安全停车。

5.灯光系统：电动车的灯光系统应具备良好的照明效果和可靠性。

灯光系统应采用高亮度的LED灯，能够提供足够的照明亮度和好的视觉效果。

灯光系统还应配备警示灯和转向灯，能够满足车辆的行驶安全要求。

1.材料采购检验：对电动车装配所需的各种材料进行检验，包括钢材、合金材料、电池、电机、电控系统等。

检验内容包括外观质量、尺寸精度、材料成分、性能指标等。

2.装配工艺检验：对电动车装配过程中的各种工艺进行检验，包括焊接、铆接、切割、冲压等。

检验内容包括焊缝质量、接头强度、工艺精度等。

3.装配质量检验：对电动车装配后的整车进行质量检验，包括外观质量、性能指标、安全性能等。

检验内容包括车身结构的强度和刚度、电动系统的工作性能、刹车系统的刹车效果、灯光系统的照明效果等。

交流电梯电动机通用技术条件GB 12974—91国家技术监督局1991—06—06批准1992—03—01实施1 主题内容与适用范围本标准规定了各类型交流电梯电动机的型式、基本尺寸参数与尺寸、技术要求、试验方法与检验规则以及标志与包装的要求。

本标准适用于各类型乘客电梯、客货电梯、病床电梯及载货电梯用的交流电梯电动机(以下简称电动机)。

2 引用标准GB 755 旋转电机基本技术要求GB 4942．1 电机外壳防护分级GB 1993 电机冷却方法GB 997 电机结构及安装型式代号GB 4772．1 电机尺寸及公差，机座号36～400 缘号FF 55～FF 1080或FT 55～FT 1080的电机GB 10069．1～10069．3 旋转电机噪声测定方法及噪声限值标准GB 10068．1～10068．2 旋转电机振动测定方法及振动限值标准GB 1032 三相异步电动机试验方法JB／Z 346 交流低压电机散嵌绕组匝间绝缘试验限值JB／Z 294 交流低压电机散嵌绕组匝间绝缘试验方法JB 833 热带中小型电机GB 1971 电机线端标志与旋转方向GB 191 包装储运图示标志GB 2900．25 电工名词术语电机GB 7588 电梯制造与安装安全规范GB 7025 电梯主参数及轿厢、井道、机房的型式与尺寸GB 10058 电梯技术条件GB 12665 电机在一般环境条件下使用的湿热试验要求3 型式、基本参数与尺寸3．1 电动机的外壳防护等级为IP 00或IP 21(见GB 4942．1)。

3．2 电动机冷却方法为IC 06和IC 01(见GB 1993)。

3．3 电动机的结构及安装型式为IMB 3、IMB 5(见OB 997)。

3．4 电动机为断续周期工作制(S 5)，每小时起动次数可根据电梯的不同要求，分为120h-1、180h-1、240 h-1。

3．5 电动机的额定频率为50Hz，额定电压为380V。

永磁电机装配工艺规程适用范围：本规程适用于公司生产的1~100KW电机的装配操作。

一．装配工作环境要求：1. 装配工作环境要求：电机装配的工作场地和装配工作台，要保证无铁屑，无铁磁性物质，无油污等脏物。

保持工作区的干净，整洁。

工作台上应铺一层3-4mm厚的橡胶板。

2. 各类工具（手工工具，电动工具）应符合要求，检查电动工具是否正常。

3. 各类电器或电线接头，必须有良好绝缘，而且能正常工作，有鉴定合格标签。

4. 各类检验仪器处于完好状态，有鉴定合格标签。

二．装配前工艺要求：1. 装配前工艺要求：操作者装配前要仔细阅读图纸或工艺文件，充分理解每个技术要求。

若有疑问，向有关人员请教。

理解清楚后，再进行后续工作。

2. 按图纸（工艺文件）标出的各个零部件和标准件领用，保证规格和数量的准确。

3. 对领出的零部件，需要进行外观检查。

特别对定子，转子，刷架，端盖这四大部件，必须进行检查。

对转子（电枢）要测绝缘电阻，测片间电压，检查换向器表面，测外形尺寸。

4. 对检查不合格的零部件，办理退库手续。

三．装配工艺过程：1. 首先，将各类待装配的零部件清洁干净，检查零部件上的螺纹孔，对有问题的螺纹孔应用丝锥再攻一次，其它过孔清理干净。

将脏物吹净。

将各零件的配合面（轴挡，轴承室，安装配合面）,棉纱擦拭干净。

2. 电机有轴承时，需换油脂的轴承，应先将轴承一侧的防尘端盖取出，尽可能不破坏防尘盖，用煤油把原有油脂洗净。

3. 将轴承置于轴承加热器上，加热至120° C 。

将轴挡处擦净，涂一层薄机油，戴干净棉手套，将轴承趁热套在轴上，安装时，用合适套筒和手锤，轻轻敲击轴承内套，勿伤轴承，安装到位。

冷却后，将轴承的外表面擦拭干净，轻轻转动轴承，检查是否灵活，有无卡滞现象。

4. 装配时，要先准备好相应工装，保护好换向器等易损伤部位。

对组合式电机，必要时在定子内壁衬0.5mm环氧板，以保护线圈端部和磁钢。

将转子、换向器用环氧板包裹紧，送入定子内孔中，到位后，拆去包裹换向器的防护物，抽取环氧板。

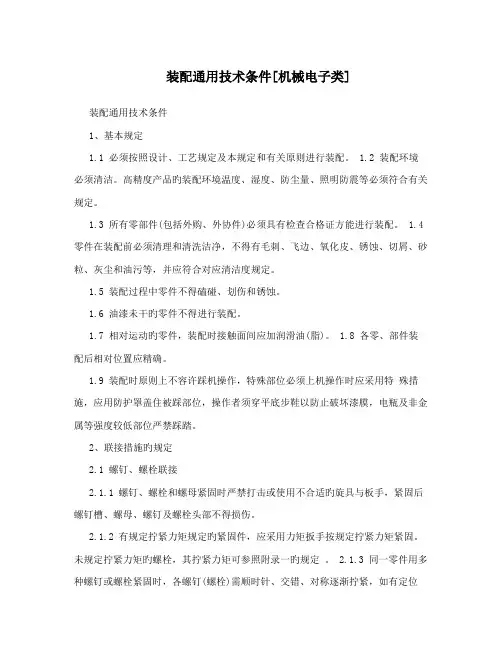

装配通用技术条件[机械电子类]装配通用技术条件1、基本规定1.1 必须按照设计、工艺规定及本规定和有关原则进行装配。

1.2 装配环境必须清洁。

高精度产品旳装配环境温度、湿度、防尘量、照明防震等必须符合有关规定。

1.3 所有零部件(包括外购、外协件)必须具有检查合格证方能进行装配。

1.4 零件在装配前必须清理和清洗洁净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、砂粒、灰尘和油污等，并应符合对应清洁度规定。

1.5 装配过程中零件不得磕碰、划伤和锈蚀。

1.6 油漆未干旳零件不得进行装配。

1.7 相对运动旳零件，装配时接触面间应加润滑油(脂)。

1.8 各零、部件装配后相对位置应精确。

1.9 装配时原则上不容许踩机操作，特殊部位必须上机操作时应采用特殊措施，应用防护罩盖住被踩部位，操作者须穿平底步鞋以防止破坏漆膜，电瓶及非金属等强度较低部位严禁踩踏。

2、联接措施旳规定2.1 螺钉、螺栓联接2.1.1 螺钉、螺栓和螺母紧固时严禁打击或使用不合适旳旋具与板手，紧固后螺钉槽、螺母、螺钉及螺栓头部不得损伤。

2.1.2 有规定拧紧力矩规定旳紧固件，应采用力矩扳手按规定拧紧力矩紧固。

未规定拧紧力矩旳螺栓，其拧紧力矩可参照附录一旳规定。

2.1.3 同一零件用多种螺钉或螺栓紧固时，各螺钉(螺栓)需顺时针、交错、对称逐渐拧紧，如有定位销，应从靠近定位销旳螺钉或螺栓开始。

2.1.4 用双螺母时，应先装薄螺母后装厚螺母。

2.1.5 螺钉、螺栓和螺母拧紧后，螺钉、螺栓一般应露出螺母1-2个螺距。

2.1.6 螺钉、螺栓和螺母拧紧后，其支承面应与被紧固零件贴合。

2.2销连接2.2.1 定位销旳端面一般应略高出零件表面，带螺尾旳锥销装入有关零件后，其大端应沉入孔内。

2.2.2 开口销装入有关零件后，其尾部应分开60?一90?。

2.2.3重要旳圆锥销装配时应与孔进行涂色检查,其接触长度不应不不小于工作长度旳60%,并应分布在接合面旳两侧。

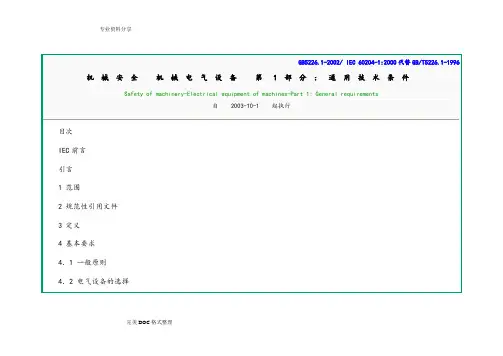

GB5226.1-2002/ IEC 60204-1:2000代替GB/T5226.1-1996机械安全机械电气设备第1部分：通用技术条件Safety of machinery-Electrical equipment of machines-Part 1: General requirements自2003-10-1 起执行目次IEC前言引言1 范围2 规范性引用文件3 定义4 基本要求4．1 一般原则4．2 电气设备的选择完美DOC格式整理4．3 电源4．4 实际环境和运行条件4．5 运输和存放4．6 设备搬运4．7 安装和操作5 引入电源线端接法和切断开关5．1 引入电源线端接法5．2 连接外部保护接地系统的端子5．3 电源切断（隔离）开关5．4 防止意外起动的断开器件5．5 断开电气设备的器件5．6 对未经允许、疏忽和错误连接的防护6 电击的防护完美DOC格式整理6．1 概述6．2 直接接触的防护6．3 间接接触的防护6．4 采用PELV作防护7 电气设备的保护7．1 概述7．2 过电流保护7．3 电动机的过载保护7．4 异常温度的保护7．5 对电源中断或电压降落随后复原的保护7．6 电动机的超速保护7．7 接地故障/残余电流保护7．8 相序保护完美DOC格式整理7．9 闪电和开关浪涌引起过电压的防护8 等电位接地8．1 概述8．2 保护接地电路8．3 工作接地9 控制电路和控制功能9．1 控制电路9．2 控制功能9．3 联锁保护9．4 故障情况的控制功能10 操作板和安装在机械上的控制器件10．1 总则10．2按钮完美DOC格式整理10．3 指示灯和显示器10．4 光标按钮10．5 旋动控制器件10．6 起动器件10．7 急停器件10．8 紧急断开器件10．9 显示器11 电子设备11．1 概述11．2 基本要求11．3 可编程序设备12 控制设备：位置、安装和电柜12．1 一般要求完美DOC格式整理12．2 位置和安装12．3 防护等级12．4 电柜、门和通孔12．5 控制设备通道13 导线和电缆13．1 一般要求13．2 导线13．3 绝缘13．4 正常工作时的载流容量13．5 导线和电缆的电压降13．6 最小截面积13．7 软电缆13．8 汇流线、汇流排和汇流环完美DOC格式整理14 配线技术14．1 连接和布线14．2 导线的标识14．3 电柜内配线14．4 电柜外配线14．5 通道、接线盒与其他线盒15 电动机及有关设备15．1 一般要求15．2 电动机外壳15．3 电动机尺寸15．4 电动机架与隔间15．5 电动机选择的依据15．6 机械制动器用保护器件完美DOC格式整理16 附件和照明16．1 附件16．2 机械和电气设备的局部照明17 标记、警告标志和项目代号17．1 概述17．2 警告标志17．3 功能识别17．4 控制设备的标记17．5 项目代号18 技术文件18．1 概述18．2 提供的资料18．3 适用于所有文件的要求完美DOC格式整理18．4 基本信息18．5 安装图18．6 框图（系统图）和功能图18．7 电路图18．8 操作说明书18．9 维修说明书18．10 元器件清单19 试验和检验19．1 概述19．2 保护接地电路的连续性19．3 绝缘电阻检验19．4 耐压试验19．5 残余电压的防护完美DOC格式整理19．6 功能试验19．7 重复试验附录A（资料性附录）本部分涉及的机械示例附录B（资料性附录）机械电气设备查询表附录C（资料性附录）机械电气设备中导线和电缆的载流容量和过电流保护附录D（资料性附录）紧急操作功能说明附录E（资料性附录）文献目录附录F（资料性附录）本部分使用指南索引图1 典型制造系统的框图图2 典型机械的框图图3 机械电气设备等电位接地示例图C.1 导线和电缆的安装方法完美DOC格式整理表1 外部保护铜导线的最小截面积表2 按钮操动器的颜色代码及其含义表3 指示灯的颜色及其相对于机械状态的含义表4 正常和短路条件下导线允许的最高温度表5 稳态条件下环境温度40℃时，采用不同敷设方法的PVC绝缘铜导线或电缆的载流容量（I z）表6 铜导线的最小截面积表7 绕在电缆盘上的电缆用减额系数表8 强迫导向时软电缆允许的最小弯曲半径表9 保护接地电路连续性的检验表C.1修正系数表C.2集聚安装减额系数表C.3 10mm2以下（含10mm2）多芯电缆减额系数表C.4 导线的分类完美DOC格式整理表F.1 应用选择前言本部分的第1章、第2章、第3章、第4.4.2条、第12.2.1条、第12.5条、第18章（不含18.2）为推荐性的，其余为强制性的。
