避雷器的常见故障及红外诊断_李庆玲

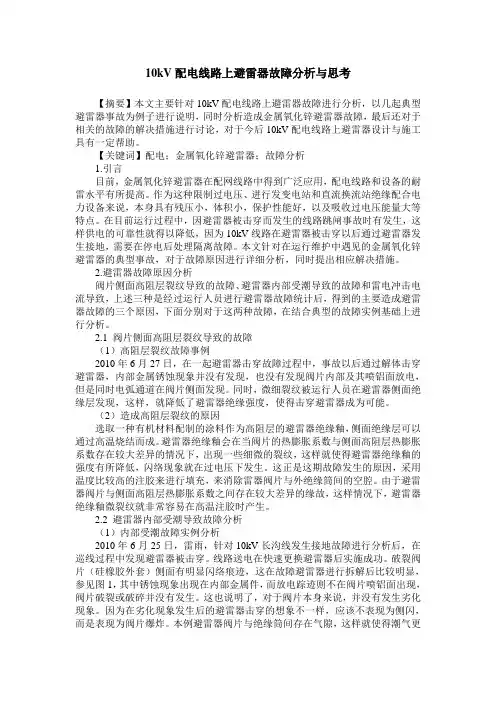

10kV配电线路上避雷器故障分析与思考【摘要】本文主要针对10kV配电线路上避雷器故障进行分析，以几起典型避雷器事故为例子进行说明，同时分析造成金属氧化锌避雷器故障，最后还对于相关的故障的解决措施进行讨论，对于今后10kV配电线路上避雷器设计与施工具有一定帮助。

【关键词】配电；金属氧化锌避雷器；故障分析1.引言目前，金属氧化锌避雷器在配网线路中得到广泛应用，配电线路和设备的耐雷水平有所提高。

作为这种限制过电压、进行发变电站和直流换流站绝缘配合电力设备来说，本身具有残压小，体积小，保护性能好，以及吸收过电压能量大等特点。

在目前运行过程中，因避雷器被击穿而发生的线路跳闸事故时有发生，这样供电的可靠性就得以降低，因为10kV线路在避雷器被击穿以后通过避雷器发生接地，需要在停电后处理隔离故障。

本文针对在运行维护中遇见的金属氧化锌避雷器的典型事故，对于故障原因进行详细分析，同时提出相应解决措施。

2.避雷器故障原因分析阀片侧面高阻层裂纹导致的故障、避雷器内部受潮导致的故障和雷电冲击电流导致，上述三种是经过运行人员进行避雷器故障统计后，得到的主要造成避雷器故障的三个原因，下面分别对于这两种故障，在结合典型的故障实例基础上进行分析。

2.1 阀片侧面高阻层裂纹导致的故障（1）高阻层裂纹故障事例2010年6月27日，在一起避雷器击穿故障过程中，事故以后通过解体击穿避雷器，内部金属锈蚀现象并没有发现，也没有发现阀片内部及其喷铝面放电，但是同时电弧通道在阀片侧面发现。

同时，微细裂纹被运行人员在避雷器侧面绝缘层发现，这样，就降低了避雷器绝缘强度，使得击穿避雷器成为可能。

（2）造成高阻层裂纹的原因选取一种有机材料配制的涂料作为高阻层的避雷器绝缘釉，侧面绝缘层可以通过高温烧结而成。

避雷器绝缘釉会在当阀片的热膨胀系数与侧面高阻层热膨胀系数存在较大差异的情况下，出现一些细微的裂纹，这样就使得避雷器绝缘釉的强度有所降低，闪络现象就在过电压下发生。

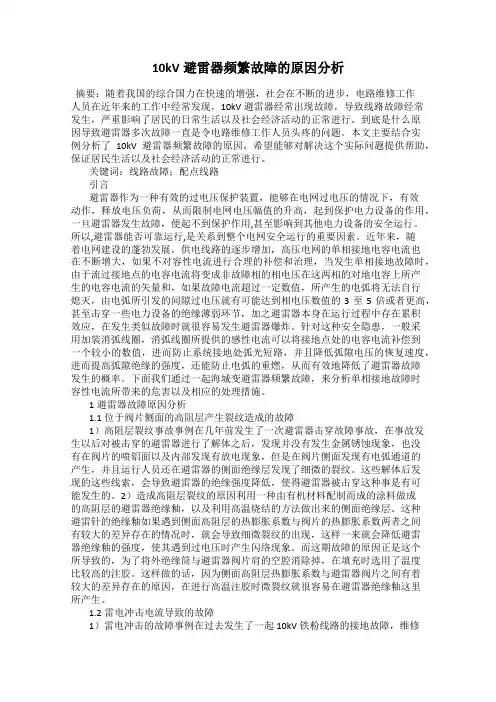

10kV避雷器频繁故障的原因分析摘要：随着我国的综合国力在快速的增强，社会在不断的进步，电路维修工作人员在近年来的工作中经常发现，10kV避雷器经常出现故障，导致线路故障经常发生，严重影响了居民的日常生活以及社会经济活动的正常进行。

到底是什么原因导致避雷器多次故障一直是令电路维修工作人员头疼的问题。

本文主要结合实例分析了10kV避雷器频繁故障的原因，希望能够对解决这个实际问题提供帮助，保证居民生活以及社会经济活动的正常进行。

关键词：线路故障；配点线路引言避雷器作为一种有效的过电压保护装置，能够在电网过电压的情况下，有效动作，释放电压负荷，从而限制电网电压幅值的升高，起到保护电力设备的作用，一旦避雷器发生故障，便起不到保护作用,甚至影响到其他电力设备的安全运行。

所以,避雷器能否可靠运行,是关系到整个电网安全运行的重要因素。

近年来，随着电网建设的蓬勃发展，供电线路的逐步增加，高压电网的单相接地电容电流也在不断增大，如果不对容性电流进行合理的补偿和治理，当发生单相接地故障时，由于流过接地点的电容电流将变成非故障相的相电压在这两相的对地电容上所产生的电容电流的矢量和，如果故障电流超过一定数值，所产生的电弧将无法自行熄灭，由电弧所引发的间隙过电压就有可能达到相电压数值的3至5倍或者更高，甚至击穿一些电力设备的绝缘薄弱环节，加之避雷器本身在运行过程中存在累积效应，在发生类似故障时就很容易发生避雷器爆炸。

针对这种安全隐患，一般采用加装消弧线圈，消弧线圈所提供的感性电流可以将接地点处的电容电流补偿到一个较小的数值，进而防止系统接地处弧光短路，并且降低弧隙电压的恢复速度，进而提高弧隙绝缘的强度，还能防止电弧的重燃，从而有效地降低了避雷器故障发生的概率。

下面我们通过一起海城变避雷器频繁故障，来分析单相接地故障时容性电流所带来的危害以及相应的处理措施。

1避雷器故障原因分析1.1位于阀片侧面的高阻层产生裂纹造成的故障1）高阻层裂纹事故事例在几年前发生了一次避雷器击穿故障事故，在事故发生以后对被击穿的避雷器进行了解体之后，发现并没有发生金属锈蚀现象，也没有在阀片的喷铝面以及内部发现有放电现象，但是在阀片侧面发现有电弧通道的产生，并且运行人员还在避雷器的侧面绝缘层发现了细微的裂纹。

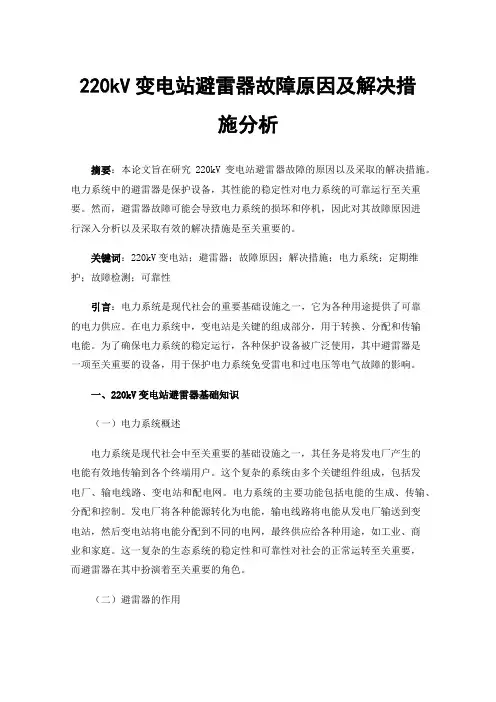

220kV变电站避雷器故障原因及解决措施分析摘要：本论文旨在研究220kV变电站避雷器故障的原因以及采取的解决措施。

电力系统中的避雷器是保护设备，其性能的稳定性对电力系统的可靠运行至关重要。

然而，避雷器故障可能会导致电力系统的损坏和停机，因此对其故障原因进行深入分析以及采取有效的解决措施是至关重要的。

关键词：220kV变电站；避雷器；故障原因；解决措施；电力系统；定期维护；故障检测；可靠性引言：电力系统是现代社会的重要基础设施之一，它为各种用途提供了可靠的电力供应。

在电力系统中，变电站是关键的组成部分，用于转换、分配和传输电能。

为了确保电力系统的稳定运行，各种保护设备被广泛使用，其中避雷器是一项至关重要的设备，用于保护电力系统免受雷电和过电压等电气故障的影响。

一、220kV变电站避雷器基础知识（一）电力系统概述电力系统是现代社会中至关重要的基础设施之一，其任务是将发电厂产生的电能有效地传输到各个终端用户。

这个复杂的系统由多个关键组件组成，包括发电厂、输电线路、变电站和配电网。

电力系统的主要功能包括电能的生成、传输、分配和控制。

发电厂将各种能源转化为电能，输电线路将电能从发电厂输送到变电站，然后变电站将电能分配到不同的电网，最终供应给各种用途，如工业、商业和家庭。

这一复杂的生态系统的稳定性和可靠性对社会的正常运转至关重要，而避雷器在其中扮演着至关重要的角色。

（二）避雷器的作用避雷器是电力系统中的关键组件，其主要作用是保护系统免受雷电和过电压等电气故障的危害。

当雷电或其他电气故障引发过电压时，避雷器能够迅速引导这些过电压，将其分散到地或其他安全路径，从而保护与电力系统相关的设备免受损害。

这种保护不仅包括变电站内的设备，还包括与电力系统连接的输电线路和终端用户的设备。

避雷器的作用在于维护电力系统的可靠性和连续性，防止电力中断和损坏设备，从而确保电力供应的稳定性。

（三）避雷器类型避雷器根据其工作原理和结构可以分为不同类型，每种类型都在特定的情况下发挥作用。

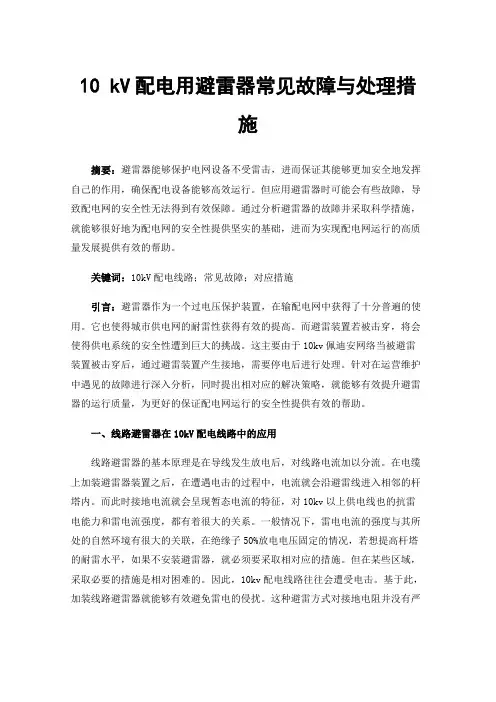

10 kV配电用避雷器常见故障与处理措施摘要：避雷器能够保护电网设备不受雷击，进而保证其能够更加安全地发挥自己的作用，确保配电设备能够高效运行。

但应用避雷器时可能会有些故障，导致配电网的安全性无法得到有效保障。

通过分析避雷器的故障并采取科学措施，就能够很好地为配电网的安全性提供坚实的基础，进而为实现配电网运行的高质量发展提供有效的帮助。

关键词：10kV配电线路；常见故障；对应措施引言：避雷器作为一个过电压保护装置，在输配电网中获得了十分普遍的使用。

它也使得城市供电网的耐雷性获得有效的提高。

而避雷装置若被击穿，将会使得供电系统的安全性遭到巨大的挑战。

这主要由于10kv佩迪安网络当被避雷装置被击穿后，通过避雷装置产生接地，需要停电后进行处理。

针对在运营维护中遇见的故障进行深入分析，同时提出相对应的解决策略，就能够有效提升避雷器的运行质量，为更好的保证配电网运行的安全性提供有效的帮助。

一、线路避雷器在10kV配电线路中的应用线路避雷器的基本原理是在导线发生放电后，对线路电流加以分流。

在电缆上加装避雷器装置之后，在遭遇电击的过程中，电流就会沿避雷线进入相邻的杆塔内。

而此时接地电流就会呈现暂态电流的特征，对10kv以上供电线也的抗雷电能力和雷电流强度，都有着很大的关系。

一般情况下，雷电电流的强度与其所处的自然环境有很大的关联，在绝缘子50%放电电压固定的情况，若想提高杆塔的耐雷水平，如果不安装避雷器，就必须要采取相对应的措施。

但在某些区域，采取必要的措施是相对困难的。

因此，10kv配电线路往往会遭受电击。

基于此，加装线路避雷器就能够有效避免雷电的侵扰。

这种避雷方式对接地电阻并没有严格的要求，因此其防雷效果相对较好，成为目前配电网线路在开展避雷工作的过程中，所主要采用的一种设备。

二、10kV配电线路避雷器故障原因分析（一）高阻层裂纹的原因分析产生这个问题的主要因素，就是由于其采用了由各种有机材料所混合的涂层制作绝缘层，而绝缘层则采用了高温烧结工艺件的特殊工艺加工而成。

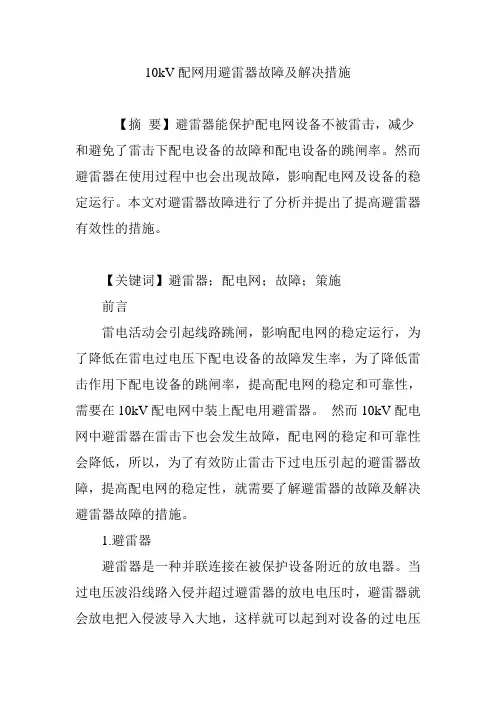

10kV配网用避雷器故障及解决措施【摘要】避雷器能保护配电网设备不被雷击，减少和避免了雷击下配电设备的故障和配电设备的跳闸率。

然而避雷器在使用过程中也会出现故障，影响配电网及设备的稳定运行。

本文对避雷器故障进行了分析并提出了提高避雷器有效性的措施。

【关键词】避雷器；配电网；故障；策施前言雷电活动会引起线路跳闸，影响配电网的稳定运行，为了降低在雷电过电压下配电设备的故障发生率，为了降低雷击作用下配电设备的跳闸率，提高配电网的稳定和可靠性，需要在10kV配电网中装上配电用避雷器。

然而10kV配电网中避雷器在雷击下也会发生故障，配电网的稳定和可靠性会降低，所以，为了有效防止雷击下过电压引起的避雷器故障，提高配电网的稳定性，就需要了解避雷器的故障及解决避雷器故障的措施。

1.避雷器避雷器是一种并联连接在被保护设备附近的放电器。

当过电压波沿线路入侵并超过避雷器的放电电压时，避雷器就会放电把入侵波导入大地，这样就可以起到对设备的过电压的限制作用，保护了设备绝缘免遭击穿破坏。

另一方面，当入侵波消失后，以免造成工频接地短路事故，所以避雷器还具有自行恢复绝缘能力。

为了实现避雷器保护设备的作用，避雷器的击穿电压要比被保护设备的低外，避雷器在入侵波消失后还要具有较强的绝缘自恢复能力。

除此之外，避雷器还应具有平直的伏秒特性曲线和一定的通流容量。

2.避雷器的分类目前使用的避雷器主要分为即保护间隙、管型避雷器、阀型避雷器和氧化锌避雷器这四类。

2.1保护间隙避雷器和管型避雷器保护间隙是一种由处于大气中的主间隙和辅助间隙串联而成的最简单的避雷器。

而管型避雷器有分别处于大气中和产气管内的两串联间隙。

它们优点是结构简单、造价低。

由于有处于大气中的间隙，所以缺点是放电特性受环境影响大，放点分散性大。

不仅如此，放电时产生的截波会对有线圈的设备造成危害。

与此同时，因为处在不均匀磁场中伏秒特性曲线比较陡，因而不能与被保护设备的绝缘理想配合。

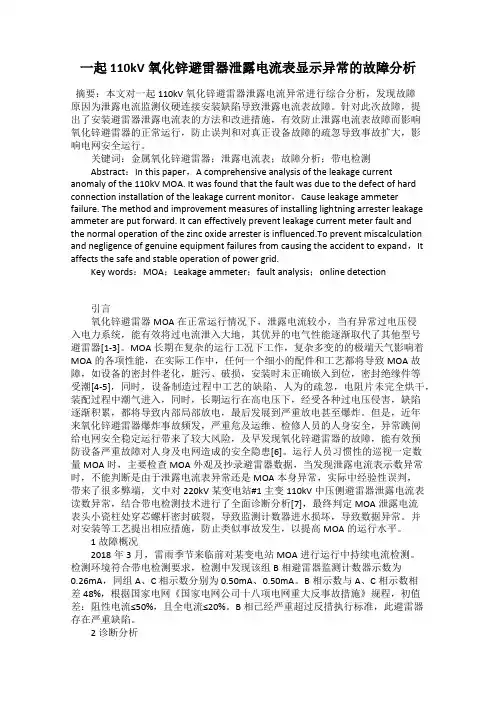

一起110kV氧化锌避雷器泄露电流表显示异常的故障分析摘要：本文对一起110kV氧化锌避雷器泄露电流异常进行综合分析，发现故障原因为泄露电流监测仪硬连接安装缺陷导致泄露电流表故障。

针对此次故障，提出了安装避雷器泄露电流表的方法和改进措施，有效防止泄露电流表故障而影响氧化锌避雷器的正常运行，防止误判和对真正设备故障的疏忽导致事故扩大，影响电网安全运行。

关键词：金属氧化锌避雷器；泄露电流表；故障分析；带电检测Abstract：In this paper，A comprehensive analysis of the leakage current anomaly of the 110kV MOA. It was found that the fault was due to the defect of hard connection installation of the leakage current monitor，Cause leakage ammeter failure. The method and improvement measures of installing lightning arrester leakage ammeter are put forward. It can effectively prevent leakage current meter fault andthe normal operation of the zinc oxide arrester is influenced.To prevent miscalculation and negligence of genuine equipment failures from causing the accident to expand，It affects the safe and stable operation of power grid.Key words：MOA；Leakage ammeter；fault analysis；online detection引言氧化锌避雷器MOA在正常运行情况下，泄露电流较小，当有异常过电压侵入电力系统，能有效将过电流泄入大地，其优异的电气性能逐渐取代了其他型号避雷器[1-3]。

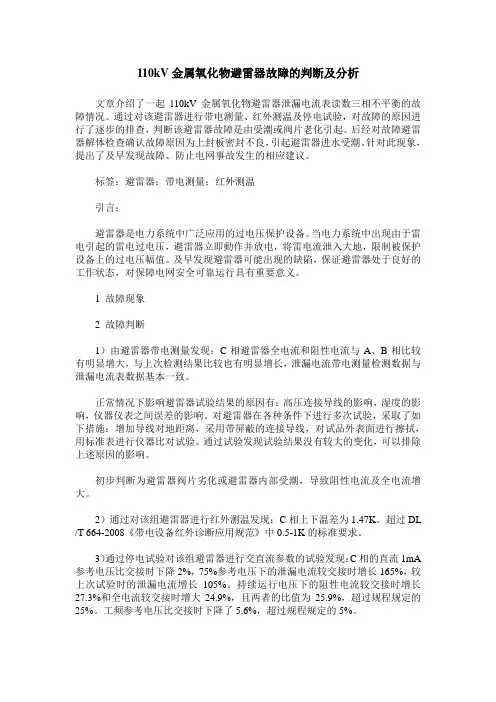

110kV金属氧化物避雷器故障的判断及分析文章介绍了一起110kV金属氧化物避雷器泄漏电流表读数三相不平衡的故障情况。

通过对该避雷器进行带电测量、红外测温及停电试验，对故障的原因进行了逐步的排查，判断该避雷器故障是由受潮或阀片老化引起。

后经对故障避雷器解体检查确认故障原因为上封板密封不良，引起避雷器进水受潮。

针对此现象，提出了及早发现故障、防止电网事故发生的相应建议。

标签：避雷器；带电测量；红外测温引言：避雷器是电力系统中广泛应用的过电压保护设备。

当电力系统中出现由于雷电引起的雷电过电压，避雷器立即動作并放电，将雷电流泄入大地，限制被保护设备上的过电压幅值。

及早发现避雷器可能出现的缺陷，保证避雷器处于良好的工作状态，对保障电网安全可靠运行具有重要意义。

1 故障现象2 故障判断1）由避雷器带电测量发现：C相避雷器全电流和阻性电流与A、B相比较有明显增大，与上次检测结果比较也有明显增长，泄漏电流带电测量检测数据与泄漏电流表数据基本一致。

正常情况下影响避雷器试验结果的原因有：高压连接导线的影响，湿度的影响，仪器仪表之间误差的影响。

对避雷器在各种条件下进行多次试验，采取了如下措施：增加导线对地距离，采用带屏蔽的连接导线，对试品外表面进行擦拭，用标准表进行仪器比对试验。

通过试验发现试验结果没有较大的变化，可以排除上述原因的影响。

初步判断为避雷器阀片劣化或避雷器内部受潮，导致阻性电流及全电流增大。

2）通过对该组避雷器进行红外测温发现：C相上下温差为1.47K。

超过DL /T 664-2008《带电设备红外诊断应用规范》中0.5-1K的标准要求。

3）通过停电试验对该组避雷器进行交直流参数的试验发现：C相的直流1mA 参考电压比交接时下降2%，75%参考电压下的泄漏电流较交接时增长165%，较上次试验时的泄漏电流增长105%。

持续运行电压下的阻性电流较交接时增长27.3%和全电流较交接时增大24.9%，且两者的比值为25.9%，超过规程规定的25%。

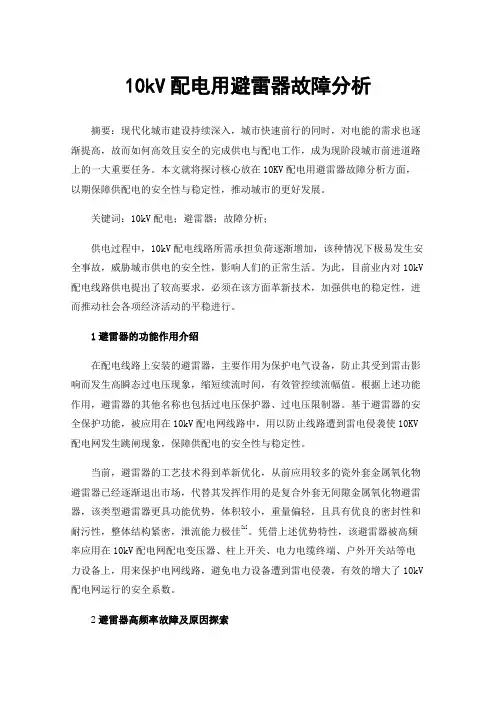

10kV配电用避雷器故障分析摘要：现代化城市建设持续深入，城市快速前行的同时，对电能的需求也逐渐提高，故而如何高效且安全的完成供电与配电工作，成为现阶段城市前进道路上的一大重要任务。

本文就将探讨核心放在10KV配电用避雷器故障分析方面，以期保障供配电的安全性与稳定性，推动城市的更好发展。

关键词：10kV配电；避雷器；故障分析；供电过程中，10kV配电线路所需承担负荷逐渐增加，该种情况下极易发生安全事故，威胁城市供电的安全性，影响人们的正常生活。

为此，目前业内对10kV 配电线路供电提出了较高要求，必须在该方面革新技术，加强供电的稳定性，进而推动社会各项经济活动的平稳进行。

1避雷器的功能作用介绍在配电线路上安装的避雷器，主要作用为保护电气设备，防止其受到雷击影响而发生高瞬态过电压现象，缩短续流时间，有效管控续流幅值。

根据上述功能作用，避雷器的其他名称也包括过电压保护器、过电压限制器。

基于避雷器的安全保护功能，被应用在10kV配电网线路中，用以防止线路遭到雷电侵袭使10KV 配电网发生跳闸现象，保障供配电的安全性与稳定性。

当前，避雷器的工艺技术得到革新优化，从前应用较多的瓷外套金属氧化物避雷器已经逐渐退出市场，代替其发挥作用的是复合外套无间隙金属氧化物避雷器，该类型避雷器更具功能优势，体积较小，重量偏轻，且具有优良的密封性和耐污性，整体结构紧密，泄流能力极佳[1]。

凭借上述优势特性，该避雷器被高频率应用在10kV配电网配电变压器、柱上开关、电力电缆终端、户外开关站等电力设备上，用来保护电网线路，避免电力设备遭到雷电侵袭，有效的增大了10kV 配电网运行的安全系数。

2避雷器高频率故障及原因探索配电用避雷器在日常运行中由于内部和外部因素的影响，会存在一些故障性问题，具体包括绝缘外套闪络烧伤、避雷器内部氧化锌阀片炸裂、机械断裂及绝缘外套扎伤等。

下面就将具体探究上述问题，并对故障产生原因加以分析。

1）雷电原因根据避雷器非线性“伏一安”特性，其在正常工作电压下呈现为高阻绝缘状态，在遭受雷击时，则呈现低阻状态，避雷器导通使高密度的雷电流流过避雷器阀片以泄放雷电流。

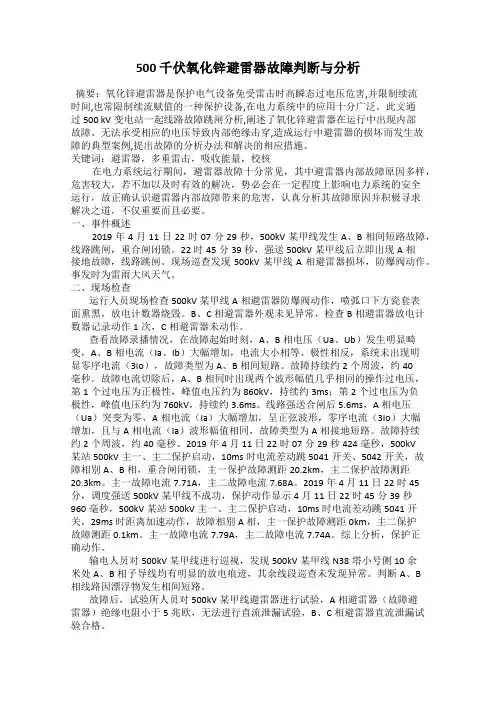

500 千伏氧化锌避雷器故障判断与分析摘要：氧化锌避雷器是保护电气设备免受雷击时高瞬态过电压危害,并限制续流时间,也常限制续流赋值的一种保护设备,在电力系统中的应用十分广泛。

此文通过500 kV变电站一起线路故障跳闸分析,阐述了氧化锌避雷器在运行中出现内部故障、无法承受相应的电压导致内部绝缘击穿,造成运行中避雷器的损坏而发生故障的典型案例,提出故障的分析办法和解决的相应措施。

关键词：避雷器，多重雷击，吸收能量，校核在电力系统运行期间，避雷器故障十分常见，其中避雷器内部故障原因多样，危害较大，若不加以及时有效的解决，势必会在一定程度上影响电力系统的安全运行，故正确认识避雷器内部故障带来的危害，认真分析其故障原因并积极寻求解决之道，不仅重要而且必要。

一、事件概述2019年4月11日22时07分29秒，500kV某甲线发生A、B相间短路故障，线路跳闸，重合闸闭锁。

22时45分39秒，强送500kV某甲线后立即出现A相接地故障，线路跳闸。

现场巡查发现500kV某甲线A相避雷器损坏，防爆阀动作。

事发时为雷雨大风天气。

二、现场检查运行人员现场检查500kV某甲线A相避雷器防爆阀动作，喷弧口下方瓷套表面熏黑，放电计数器烧毁。

B、C相避雷器外观未见异常，检查B相避雷器放电计数器记录动作1次，C相避雷器未动作。

查看故障录播情况，在故障起始时刻，A、B相电压（Ua、Ub）发生明显畸变，A、B相电流（Ia、Ib）大幅增加，电流大小相等、极性相反，系统未出现明显零序电流（3Io），故障类型为A、B相间短路。

故障持续约2个周波，约40毫秒。

故障电流切除后，A、B相同时出现两个波形幅值几乎相同的操作过电压，第1个过电压为正极性，峰值电压约为860kV，持续约3ms；第2个过电压为负极性，峰值电压约为760kV，持续约3.6ms。

线路强送合闸后5.6ms，A相电压（Ua）突变为零，A相电流（Ia）大幅增加，呈正弦波形，零序电流（3Io）大幅增加，且与A相电流（Ia）波形幅值相同，故障类型为A相接地短路。

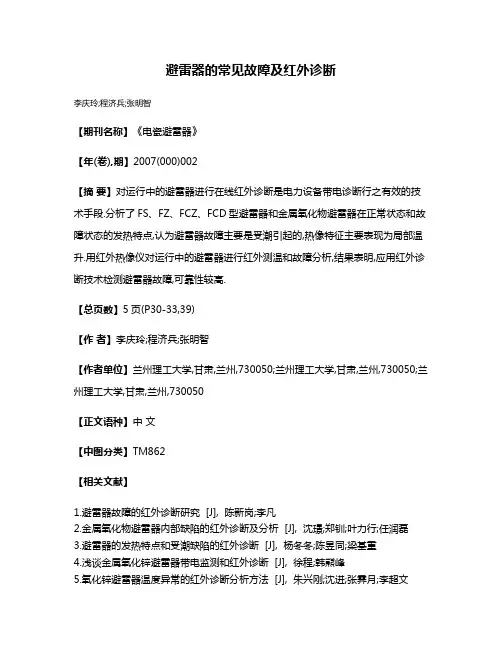

避雷器的常见故障及红外诊断
李庆玲;程济兵;张明智
【期刊名称】《电瓷避雷器》
【年(卷),期】2007(000)002
【摘要】对运行中的避雷器进行在线红外诊断是电力设备带电诊断行之有效的技术手段.分析了FS、FZ、FCZ、FCD型避雷器和金属氧化物避雷器在正常状态和故障状态的发热特点,认为避雷器故障主要是受潮引起的,热像特征主要表现为局部温升.用红外热像仪对运行中的避雷器进行红外测温和故障分析,结果表明,应用红外诊断技术检测避雷器故障,可靠性较高.
【总页数】5页(P30-33,39)
【作者】李庆玲;程济兵;张明智
【作者单位】兰州理工大学,甘肃,兰州,730050;兰州理工大学,甘肃,兰州,730050;兰州理工大学,甘肃,兰州,730050
【正文语种】中文
【中图分类】TM862
【相关文献】
1.避雷器故障的红外诊断研究 [J], 陈新岗;李凡
2.金属氧化物避雷器内部缺陷的红外诊断及分析 [J], 沈璟;郑钏;叶力行;任润磊
3.避雷器的发热特点和受潮缺陷的红外诊断 [J], 杨冬冬;陈昱同;梁基重
4.浅谈金属氧化锌避雷器带电监测和红外诊断 [J], 徐程;韩熊峰
5.氧化锌避雷器温度异常的红外诊断分析方法 [J], 朱兴刚;沈进;张霁月;李超文
因版权原因，仅展示原文概要，查看原文内容请购买。

常见的避雷器故障及解决对策探讨摘要：科技在不断的发展，社会在不断的进步，针对近年来金属氧化物避雷器运行中出现的新问题，从广东电网选取典型案例，对重复雷击和表面污秽引起的电阻片劣化、瓷外套避雷器密封失效、复合外套避雷器密封不可靠、复合外套材料性能下降，以及线路避雷器失地运行等问题进行分析，提出在选型、运行维护等阶段的解决方案和要求，例如:在强雷区增加多重落雷特殊工况时的电阻片能量吸收校核，在特殊腐蚀环境采用铝材等材料，对复合外套避雷器进行内部灌封和密封，增加对硅橡胶材料的主组分及性能试验，避免线路避雷器失地运行，以及落实运维试验工作，等等。

这为金属氧化物避雷器的运行维护提供指导。

关键词：金属氧化物避雷器;电阻片;劣化;密封;受潮;运行维护引言避雷器作为电力系统重要一次设备，承担着保护系统输变电设备绝缘作用，使其免于遭受过电压的危险，其运行故障将将对整个电网造成巨大影响。

金属氧化物避雷器因具有响应速度快、伏安特性平滑、通流量大、寿命长、残压低、结构简单等特点，因此在电力系统中得到了广泛的应用。

但是近些年，运行中的金属氧化物避雷器随着运行年限增加、内部和外部环境等的变化，导致其出现缺陷故障、甚至爆炸事故时有发生，给电力系统造成了很大经济损失和影响。

针对以上问题，国内外也研发应用了各类避雷器在线监测装置并取得了较好的应用效果，但受制于电源技术、通信技术和传感器，避雷器在线监测装置的运行稳定性急需提高，电源技术更是影响运行稳定性的关键技术。

而避雷器的红外测温、阻性电流的带电测试是检验其缺陷的有效手段之一，因此，本文采用一种红外测温、阻性电流和全电流测试二者相结合方案，着重对金属氧化物避雷器进行了带电检测异常处理和诊断分析，此外，还将这种带电检测方法的推广应用到变电站避雷器日常例巡检测与试验中，为避雷器状态检修提供参考。

1避雷器运行中的典型问题分析1.1重复雷击导致电阻片劣化电阻片的劣化直接反映在直流试验的泄漏电流增加，也反映在交流阻性电流分量增大，三次谐波分量的增大也能间接地反映避雷器电阻片的劣化趋势。

10kV配网用避雷器故障及解决措施【摘要】避雷器能保护配电网设备不被雷击，减少和避免了雷击下配电设备的故障和配电设备的跳闸率。

然而避雷器在使用过程中也会出现故障，影响配电网及设备的稳定运行。

本文对避雷器故障进行了分析并提出了提高避雷器有效性的措施。

【关键词】避雷器；配电网；故障；策施前言雷电活动会引起线路跳闸，影响配电网的稳定运行，为了降低在雷电过电压下配电设备的故障发生率，为了降低雷击作用下配电设备的跳闸率，提高配电网的稳定和可靠性，需要在10kV配电网中装上配电用避雷器。

然而10kV配电网中避雷器在雷击下也会发生故障，配电网的稳定和可靠性会降低，所以，为了有效防止雷击下过电压引起的避雷器故障，提高配电网的稳定性，就需要了解避雷器的故障及解决避雷器故障的措施。

1.避雷器避雷器是一种并联连接在被保护设备附近的放电器。

当过电压波沿线路入侵并超过避雷器的放电电压时，避雷器就会放电把入侵波导入大地，这样就可以起到对设备的过电压的限制作用，保护了设备绝缘免遭击穿破坏。

另一方面，当入侵波消失后，以免造成工频接地短路事故，所以避雷器还具有自行恢复绝缘能力。

为了实现避雷器保护设备的作用，避雷器的击穿电压要比被保护设备的低外，避雷器在入侵波消失后还要具有较强的绝缘自恢复能力。

除此之外，避雷器还应具有平直的伏秒特性曲线和一定的通流容量。

2.避雷器的分类目前使用的避雷器主要分为即保护间隙、管型避雷器、阀型避雷器和氧化锌避雷器这四类。

2.1保护间隙避雷器和管型避雷器保护间隙是一种由处于大气中的主间隙和辅助间隙串联而成的最简单的避雷器。

而管型避雷器有分别处于大气中和产气管内的两串联间隙。

它们优点是结构简单、造价低。

由于有处于大气中的间隙，所以缺点是放电特性受环境影响大，放点分散性大。

不仅如此，放电时产生的截波会对有线圈的设备造成危害。

与此同时，因为处在不均匀磁场中伏秒特性曲线比较陡，因而不能与被保护设备的绝缘理想配合。

避雷器常见故障原因避雷器是一种用于保护电气设备免受雷击和过电压损害的重要设备。

它通常安装在电力系统的高压侧，通过引导雷电或过电压，将电压分配到地线或其他接地装置上，减少对电气设备的影响。

然而，避雷器也有可能出现一些常见的故障，需要及时检修和维护。

避雷器常见故障原因主要包括以下几个方面：1. 避雷器内部元件老化避雷器内部主要由金属氧化锌块、陶瓷套管、绝缘油等元件构成。

在长时间工作过程中，这些元件可能会受到环境影响，出现老化、电气性能下降等情况。

导致避雷器不能正常工作，甚至发生故障。

2. 避雷器绝缘油泄漏避雷器内部的绝缘油起到绝缘和散热的作用。

由于长期工作或者外部损坏，绝缘油可能会发生泄漏，导致绝缘性能下降，甚至可能引发火灾等严重问题。

3. 避雷器接地线故障避雷器的接地线是将过电压引入地下的关键设备，通过合理的接地设计可将过电压安全地引入地下。

但是，由于接地线老化、腐蚀或者受到外部损伤等原因，可能会导致接地线故障，影响避雷器的正常工作。

4. 避雷器击穿当雷电或者过电压超过避雷器的承受能力时，避雷器可能会发生击穿，导致严重损坏，甚至短路。

这种情况一般出现在雷电冲击强度超出设计范围，或者避雷器自身质量问题等情况。

5. 避雷器外部污秽在避雷器工作环境复杂的情况下，可能会被周围环境的灰尘、污物等污染。

这些污染物会影响避雷器的绝缘性能，甚至导致击穿或者绝缘油泄漏等故障。

面对避雷器常见故障原因，我们可以采取以下策略来预防和解决故障：1. 定期检查和维护避雷器定期对避雷器进行检查和维护是保证其正常工作的重要手段。

包括对避雷器内部元件的老化、绝缘油的情况、接地线状态，以及外部的污秽等情况进行综合检查和清洁。

2. 提升避雷器的质量和技术水平对于避雷器的设计、材料选用、生产工艺等方面进行提升，可以有效降低避雷器故障的概率。

例如采用高性能材料、提升密封性和绝缘性能等措施。

3. 设立完善的监测系统在电力系统中设置完善的监测系统，可以实时监控避雷器的工作状态，及时发现问题并进行处理。

66kV氧化锌避雷器故障分析及诊断方法发表时间：2018-03-09T10:45:11.710Z 来源：《电力设备》2017年第30期作者：张宁宁张洋宇文静田青松[导读] 摘要：本文针对一起66kV氧化锌避雷器故障，简要介绍氧化锌避雷器的内部结构原理，采用泄漏电流检测技术进行故障查找，并通过相关实验数据具体分析，得出故障原因，同时为了避免由于避雷器内部缺陷引起大面积停电事故，应完善检测流程，更新高效的检测方法，并加强氧化锌避雷器的带电检测和避雷器的工艺管控。

（国网辽宁省电力有限公司检修分公司辽宁沈阳 110003）摘要：本文针对一起66kV氧化锌避雷器故障，简要介绍氧化锌避雷器的内部结构原理，采用泄漏电流检测技术进行故障查找，并通过相关实验数据具体分析，得出故障原因，同时为了避免由于避雷器内部缺陷引起大面积停电事故，应完善检测流程，更新高效的检测方法，并加强氧化锌避雷器的带电检测和避雷器的工艺管控。

关键词：氧化锌避雷器；泄漏电流；带电检测；故障分析 0 引言氧化锌避雷器是一种保护性能优越、质量轻、耐污秽、阀片性能稳定的避雷设备。

对氧化锌避雷器日常维护及在线检测，对变电站的安全稳定运行具有重大意义。

1 泄露电流检测原理金属氧化锌避雷器的总泄漏电流有瓷套泄漏电流、绝缘杆泄漏电流和阀片柱泄漏电流三部分组成。

氧化锌避雷器由电容部分和非线性金属氧化电阻并联组成。

等值电路如图1所示。

2 氧化锌避雷器故障事件12月5日12时，在进行某500千伏变电站避雷器阻性电流带电测试中，检测发现66千伏汇流3母线避雷器A 相电流与其他两相相比偏差过大，18时进行了复测，结果与上午结果相同，数据表明设备内部异常。

避雷器阻性电流数据如表1所示。

从以上检测数据可以看出，A相避雷器全电流值最大达到9.632mA，阻性电流值达到1.66mA，最大偏差值达到86%。

根据国家电网公司检测要求，通过与历史数据及同组间其他金属氧化物避雷器的测量结果相比较做出判断，彼此应无显著差异[2-3]。

避雷器常见故障及异常运行情况处理摘要：避雷器的作用是用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏的一个电器，本文通过介绍避雷器多种常见的故障及处理方式，对避雷器的运维方法进行说明，希望给读者带来帮助。

关键词：避雷器；常见故障；故障处理一、避雷器常见故障避雷器常见的故障有：避雷器爆炸、避雷器阀片（电阻片）击穿、避雷器内部闪络、避雷器外绝缘套的污闪或冰闪、避雷器受潮造成内部故障、避雷器断裂、避雷器瓷套破裂、避雷器在正常情况下（系统无内过电压和大气过电压）计数器动作、引线断损或松脱、氧化锌避雷器的泄漏电流值有明显的变化、上下引下线烧断。

避雷器设备发生故障后，运行人员在初步判断了故障的类别，向主管部门汇报，详细记录异常发生时间，是否有异常信号，若一时不能停电进行处理，应加强对避雷器的监视，若属于避雷器故障，应申请停电处理。

二、避雷器爆炸及阀片击穿或内部闪络故障处理（1）运行人员应立即到现场对设备进行检查，在初步判断故障的类别、故障相和巡视避雷器引流线、均压环、外绝缘、放电动作计数器及泄漏电流在线检测装置、接地引下线的状态后，向调度及上级主管部门汇报。

（2）对粉碎性爆炸事故，还应巡视故障避雷器临近的设备外绝缘的损伤状况。

（3）在事故调查人员到来前，运行人员不得接触故障避雷器及其附件。

（4）对粉碎性爆炸的避雷器，运行人员不得擅自将碎片挪位或丢弃。

（5）避雷器爆炸尚未造成接地时，在雷雨过后拉开相应隔离开关，停用、更换避雷器。

（6）避雷器爆炸已造成接地者，需停电更换，禁止用隔离开关停用故障的避雷器。

（7）运行人员要做好现场的安全措施，以便检修人员对故障设备进行检查。

1.避雷器瓷套裂纹处理如天气正常，应请示调度将裂纹相的避雷器停电隔离，更换为合格的避雷器。

有时，在考虑到不至于威胁安全运行的条件下，可在裂纹深处涂漆和环氧树脂防止受潮，并安排在短期内更换。

如天气不正常（雷雨），应尽可能不使避雷器退出运行，待雷雨后再处理。

Apr.2009High Voltage ApparatusVol.45No.2收稿日期：2008-07-14；修回日期：2008-11-13作者简介：李庆玲（1974-），女，河南鹤壁人，硕士，工程师，研究方向为电力系统及自动化。

0引言氧化锌避雷器是发电厂、变电所及输电线路用来保护电力系统中各种电气设备免受过电压损坏的电气产品。

其主要作用是吸收雷电过电压、操作过电压等的冲击能量，防止过电压进入变电站及用户而损坏电力设备及用电设备。

在正常工作电压下，流过避雷器的电流仅为微安级，当遭受过电压时，由于氧化锌电阻片的非线性，流过避雷器电阻片的电流瞬间达到数千安培，避雷器处于导通状态，释放了过电压能量，同时限制了过电压的幅值，从而有效地限制了过电压对输变电设备的侵害，此后氧化锌电阻片又恢复高阻状态，使电力系统正常运行。

由于避雷器长期承受持续运行电压作用，若产品荷电率过高超出避雷器承受能力，会加速电阻片老化，继而发生阻性电流增加，功耗增大［1］，导致避雷器热崩溃继而发生击穿爆炸等事故。

避雷器内部受潮也是造成避雷器事故的一个重要因素。

1现状调查甘肃地区属于少雷区，雷暴日为10～50天。

图1为甘肃省多年雷暴日平均分布情况，表1为多年雷电流幅值统计，年平均雷电流幅值为12.31kA ，但在甘肃东部和南部地区，因雷击而发生跳闸的现象时有发生。

甘肃南部某供电局现投入运行的35kV 及以上MOA 共有228相，其中330kV 有18相，110kV 有68相，35kV 有142相，避雷器运行效果显著，特别是近年在部分输电线路加装氧化锌避雷器后明显降低了线路事故跳闸率。

2一次避雷器爆炸事故分析某供电局一只35kV 中性点避雷器在雷雨季节多次雷击后发生爆炸事故，避雷器型号HY1.5W-30/80，额定电压30kV ，雷电冲击残压80kV ，该避氧化锌避雷器应用一些问题探讨李庆玲1，王兴贵2，李效珍3，梁志钰3（1.Qingdao Harbor Vocational &Technical College ，Qingdao 266404，China ；nzhou University of Science andTechnology ，Lanzhou 730000，China ；3.G ansu E lectric P ower C ompany ，L anzhou 730050，C hina ）Discussion about Application of MOA（1.青岛港湾职业技术学院，山东青岛266404；2.兰州理工大学，甘肃兰州730050；3.甘肃省电力公司，甘肃兰州730050）LI Qing -ling 1，WANG Xing -gui 2，Li Xiao -zhen 3，LIANG Zhi -yu 3Abstract:This paper discusses the function of MOA and the application situation of MOA in a power supply bureau of Gansu Province ，and analyzes the explosion accident of a 35kV neutral insulation MOA by disassembling it.Some measures are hence suggested for the application of MOA.Key words:MOA ；application and discuss摘要：笔者论述了氧化锌避雷器的功能及甘肃某供电局氧化锌避雷器的应用现状，针对一只35kV 中性点避雷器发生爆炸的实例，通过解体分析了发现的现象，探讨了氧化锌避雷器应用中应注意的问题。

一起110kV氧化锌避雷器故障判断及分析摘要：简述了氧化锌避雷器的工作原理和主要故障原因，针对某起110kV氧化锌避雷器故障实例，对故障避雷器进行直流试验、解体检查，判断和分析故障原因，最后提出了类似故障的防范措施和建议。

关键词：避雷器；直流试验；解体检查；阀片受潮1.前言氧化锌雷器用于保护电气设备免受大气过电压和操作过电压的损坏，是电力系统安全运行的必备设备。

及早发现避雷器可能出现的缺陷，保证避雷器处于良好工作状态，对保障电网安全可靠运行具有重要意义。

2.氧化锌避雷器的工作原理和主要故障原因氧化锌避雷器（简称MOA）由均压环、避雷器元件和底部绝缘座组成。

避雷器元件由非线性金属氧化物（氧化锌）电阻阀片、内部均压系统、绝缘拉杆、密封件等组成。

其中，电阻阀片在正常工作电压下呈高阻，泄漏电流仅微安级；当过电压袭来时立即转为低阻，释放能量，并限制过电压幅值；过电压消失后又立即恢复高阻，保证电力系统正常运行。

MOA由于长期接受工频电压的作用及天气变化的影响，主要出现以下两方面的问题。

1.1 阀片受潮在生产、运输及安装过程中密封性受到破坏，导致产生贯穿性裂纹，在长期运行过程中，潮气和水分逐渐渗入MOA内部。

此类故障在电气性能上表现为MOA外套内表面、阀片侧面、有机绝缘支撑件的绝缘下降，全电流Ix明显增加，阻性电流Ir成倍增长，导致MOA温度升高乃至发生爆炸。

1.2 阀片老化在长期的运行过程中工频电流持续流过MOA阀片，由于个别阀片老化特性不好，阀片的均一性差，使电位分布不均匀。

运行一段时间后，部分阀片首先老化，导致直流1mA参考电压降低及泄露电流超标，阻性电流和功率损耗增加形成恶性循环，最终导致MOA 的整体老化。

值得注意的是处于污秽严重区域运行的避雷器，其表面积污严重不均匀时将导致电压分布不均匀，也有可能加速阀片的老化。

3.故障概况某110kV线路发生电流差动、距离加速动作，巡查发现#9塔A相避雷器发生故障，部分复合外套已被烧毁，内部阀片有破裂情况。

避雷器常见问题
避雷器在预防雷电冲击中，产生着巨大的作用，它在肯定程度上削减了不必要的经济损失。

但是在输电电缆中，避雷器常常患病雷击，导致避雷器消失故障，从而消失避雷器不工作的现象。

因此就需要加强对避雷器运行的检测。

1.长时间工作电压损坏
避雷器运行的工作原理是通过自身连接的线路进行泄露电流。

日积月累的工作导致线路老化，同时泄露电流量的增加，加快了避雷器劣化速度。

并且泄压电路自身具有阻力，在阻力产生时，对电线的损坏加强。

依据现在使用的避雷器数据分析得知，采纳新技术、新工艺生产的避雷器，在肯定程度上具有稳定性。

不由于长期的使用而导致电阻力转变，从而能保证避雷器在输电电缆线路上能长期的工作，在肯定程度上削减了避雷器更换和修理的工作量。

2.雷电冲击电压损坏
在避雷器经受电流冲击时，电流会影响线路中某些物质，转变其稳定性，导致避雷器在运行中力量渐渐衰弱。

依据长期统计数据显示，通过避雷器的电流与电压成正比，即通过避雷器的电压增加时，通过避雷器的电流也会增加。

当电流达到某个临界值时，曲线会呈现指数函数增长，当达到极限时，避雷器无法承受，就会损坏避雷器。

3.环境影响
避雷器由于其工作的特别性，对运行的环境要求比较高。

例如当
避雷器表面受到污染或内部受潮时，会转变避雷器内部的特性，从而影响通过的电流大小。

当某一次通过避雷器的电流较强时，就会加剧避雷器的损坏速度，从而对避雷器造成无法修复的损坏。
