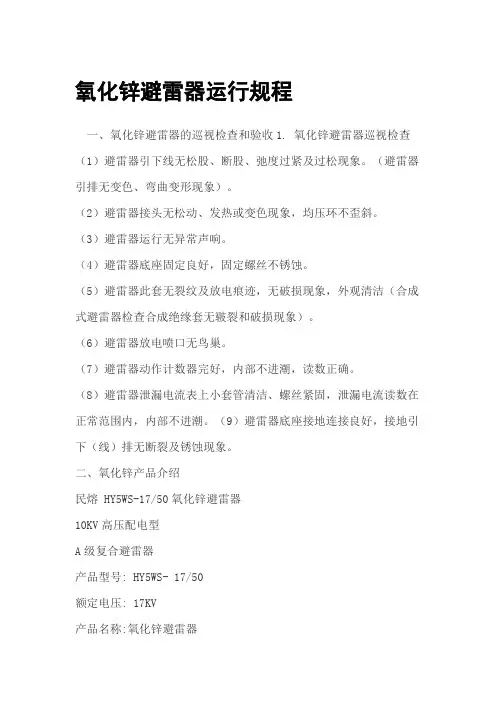

氧化锌避雷器运行规程一、氧化锌避雷器的巡视检查和验收1. 氧化锌避雷器巡视检查(1)避雷器引下线无松股、断股、弛度过紧及过松现象。
(避雷器引排无变色、弯曲变形现象)。
(2)避雷器接头无松动、发热或变色现象,均压环不歪斜。
(3)避雷器运行无异常声响。
(4)避雷器底座固定良好,固定螺丝不锈蚀。
(5)避雷器此套无裂纹及放电痕迹,无破损现象,外观清洁(合成式避雷器检查合成绝缘套无皲裂和破损现象)。
(6)避雷器放电喷口无鸟巢。
(7)避雷器动作计数器完好,内部不进潮,读数正确。
(8)避雷器泄漏电流表上小套管清洁、螺丝紧固,泄漏电流读数在正常范围内,内部不进潮。
(9)避雷器底座接地连接良好,接地引下(线)排无断裂及锈蚀现象。
二、氧化锌产品介绍民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流,严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻,耐碰撞运输无碰损失,安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型三、氧化锌避雷器的验收(1)引线无损伤、断股、松股现象,无弛度过紧或过松现象。
接头连接牢固,接头接触面应涂电力脂。
(2)避雷器不得倒置或倾斜,瓷套伞裙应朝下,避雷器中心线相对于垂直线的倾斜度不得大于避雷器总高的1.5%。
避雷器避雷器:用于保护电气设备免受雷击引起的高瞬态过电压危害,限制自由运行时间和幅度。
避雷器有时也称为过电压保护器、过电压限制器。
如图1所示,它是一个避雷器。
避雷器连接在电缆和地面之间,通常与受保护设备并联。
避雷器能有效地保护通信设备。
当电压异常时,避雷器动作并起保护作用。
当通信电缆或设备在正常工作电压下工作时,避雷器不工作,视为对地开路。
一旦出现高压并危及被保护设备的绝缘,避雷器将立即动作,将高压冲击电流引至地面,从而限制电压幅值,保护通信电缆和设备的绝缘。
当过电压消失后,避雷器迅速恢复原状,使通信线路正常工作。
因此,避雷器的主要作用是通过并联放电间隙或非线性电阻的作用,对入侵流动波进行削幅,降低被保护设备所受过电压值,从而起到保护通信线路和设备的作用。
避雷器不仅可用来防护雷电产生的高电压,也可用来防护操作高电压。
避雷器的作用是用来保护电力系统中各种电器设备免受雷电过避雷器推荐上海民熔电气拥有西高所权威认证报告被电压、操作过电压和工频瞬态过电压损坏的电器。
避雷器主要有保护间隙避雷器、阀式避雷器和氧化锌避雷器。
保护间隙主要用于限制大气过电压,一般用于配电系统、线路和变电站进线区段的保护。
阀式避雷器和氧化锌避雷器用于变电站和发电厂的保护。
主要用于限制500kV及以下系统的大气过电压,也可用于限制超高压系统内部过电压或内部过电压的后备保护。
变电站是电力系统的枢纽,一旦遭受雷击破坏,将造成大面积、长期停电。
为防止直击雷对变电站电气设备和建筑物的破坏,安装了足够数量的避雷针;避雷器是一种能释放雷电或电力系统操作过电压能量,保护电气设备免受瞬时过电压的危害,切断连续电流,不会造成系统接地短路的电气装置。
1保护间隙:是最简单的避雷器。
管式阻隔器:也是保护间隙,但放电后能自动灭弧;三阀式避雷器:将单个放电间隙分成多个短串联间隙,增加非线性电阻,提高保护性能;4磁吹式避雷器:采用磁吹式火花隙,提高灭弧能力,限制内部过电压氧化锌避雷器:利用了氧化锌阀片理想的伏安特性(非线性极高,即在大电流时呈现低电阻特性,限制了避雷器上的电压,在正常工频下呈高电阻特性),具有无间隙,无续流残压低等优点不能限制内部过电压,被广泛使用。
避雷器氧化锌产品介绍民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流,严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻,耐碰撞运输无碰损失,安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器它容易造成接触不良,使测试数据波动较大,无法准确测量。
另一方面,操作人员的操作顺序不协调,可能导致数据偏差。
在测试过程中应避免这些因素。
-一方面,电流、电压采样电路应接触良好,状态稳定;另一方面,各方面人员应随时沟通、唱歌,确保正常的操作顺序。
场干扰因素。
现场设备的空间布置比较复杂,电场干扰因素较多,在试验中容易引起数据波动。
对于正常的波动和错误的操作,操作者应该有一个正确的预测。
当数据正常时,波动不大。
对于波动较大的试验,应进一步查明原因。
1、避雷器带电试验数据分析如下:2010年雷雨季节前后XX变电所220kvxx线路避雷器B相带电试验数据见下表由此表可以明显判断出该支避雷器内部可能存在受潮等缺陷,之后的停电预试结果证实了我们的判断,该支避雷器上节.U1mA及0.75U1mA下泄漏电流均不满足规程规定,U1mA较原始值大幅降低、0.75U1mA下泄漏电流大大超过规程规定的50μA。
为便于分析将该表中几个特征数据变量情况,我们分别将几个特征数据做成柱状图予以分析:r:总阻性电流有效值(只含1、3、5、7次谐波)。
避雷器
避雷器是保护变电站设备免受雷电冲击波的一种设备。
当进入沿线变电所的雷电冲击波超过避雷器的保护等级时,避雷器先放电,雷电电流通过良好的导体安全地引入大地。
利用接地装置将雷电电压幅值限制在被保护设备的雷电冲击水平以下,从而保护电气设备。
避雷器按其发展的先后可分为:保护间隙--是最简单形式的避雷器;管型避雷器--也是一个保护间隙,但它能在放电后自行灭弧;
阀型避雷器--是将单个放电间隙分成许多短的串联间隙,同时增加了非线性电阻,提高了保护性能;
磁吹避雷器--利用了磁吹式火花间隙,提高了灭弧能力,同时还具有限制内部过电压能力;
氧化锌避雷器--利用了氧化锌阀片理想的伏安特性(非线性极高,即在大电流时呈低电阻特性,限制了避雷器上的电压,在正常工频电压下呈高电阻特性),具有无间隙、无续流残压低等优点,也能限制内部过电压,被广泛使用。
氧化锌避雷器七大特性:
一、氧化锌避雷器的通流能力大
二、氧化锌避雷器的保护特性优异
三、氧化锌避雷器的密封性良好
四、氧化锌避雷器的机械性能
五、氧化锌避雷器的良好的解污秽性能
六、氧化锌避雷器的高运行可靠性
七、工频耐受能力。
氧化锌避雷器的特点民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流,严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻,耐碰撞运输无碰损失,安装灵活特别适合在开关柜内使用②电气试验: 1)绝缘电阻,用2500V兆欧表测量绝缘电阻,与同类避雷器试验值进行比较,绝缘电阻值应未有明显变化; 2)工频击穿电压试验,FS型避雷器工频放电电压标准:额定电压为3kV、6kV、10kV时;新装和大修后的避雷器为9~11kV、16~19kV、27~30kV;运行中的避雷器为8~12kV、15~21kV、23~33kV; 3)FZ型避雷器一般可不做工频放电试验,但要做避雷器泄漏电流测量。
民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型七大特性:一、氧化锌避雷器的通流能力大这主要体现在避雷器具有吸收各种雷电过电压、工频暂态过电压、操作过电压的能力。
川泰生产的氧化锌避雷器的通流能力完全符合甚至高于国家标准的要求。
线路放电等级、能量吸收能力、4/10纳秒大电流冲击耐受、2ms方波通流能力等指标达到了国内领先水平。
二、氧化锌避雷器的保护特性优异氧化锌避雷器是用来保护电力系统中各种电器设备免受过电压损坏的电器产品,具有良好保护性能。
氧化锌避雷器在变电站运行中的常见问题及解决措施摘要本文主要针对氧化锌避雷器在变电站运行中出现的问题以及原因进行了分析,并依据这一列问题提出了相应的措施,对于今后变电站设计、设备的选型、设备的检测方式具有一定的借鉴意义。
关键词氧化锌避雷器;污秽;高次谐波避雷器是电力系统中重要的组成设备,在整个系统中的主要作用就是限制电网过电压幅度,对电网中的设备起到过电压保护的作用,因此,避雷器性能的高低直接影响到电网安全运行。
在变电站由于有不同电压等级的设备集中配置,更容易遭受雷击,导致变电站电气设备出现故障,最终有可能导致电网瘫痪。
随着用户对于电能质量要求越来越高,加上电气设备工作电压变化幅度要求越来越小,如何有效配置佩雷器防止雷击就成为了重点。
我国避雷器的发展大体上经历了普阀SiC、磁吹SiC以及氧化锌避雷器等几代,目前普遍采用的就是氧化锌避雷器。
氧化锌避雷器(简称为MOA)是在20世纪70年代出现的新型过电压保护装置,它的核心部件是氧化锌阀片,具有很好的非线性绝缘关系,在正常工作条件下接近于绝缘,当收到电压冲击的时候避雷器呈现低阻状态,迅速释放电流进入大地,保证语气并联的电气设备的安全运行。
到目前为止,MOA已经在电网的各个电压等级下投入使用并占据了统治地位。
在运行中由于避雷器长期承受工作电压,必然会出现氧化锌阀片的一些老化以及污染问题。
随着老化程度的家具,内部的泄露电流逐渐增加。
同时污秽以及受潮等问题也会导致MOA在变电运行中出现问题,因此及时了解MOA在变电站运行中出现的问题以及导致这一系列问题的原因对于变电站的安全运行有着重大意义。
1 MOA比较常见的故障及原因分析1.1 MOA常见的故障1)MOA在室外环境下运行,经历着风吹日晒外部瓷套受到污秽及潮气影响导致,避雷器表面的电位分布不均匀,从而在其内部阀片与外部瓷套之间形成电位差,导致二者之间出现电流,更有甚这一电位差还有可能查过设备设计的工作电压,同时电位差的增大也会导致相对电流的增加,使得阀片被高温烧熔,导致避雷器的损坏。
避雷器的安装与接地避雷器的介绍民熔氧化锌避雷器简称MOA,主要运用在电力系统中的过压保护,在正常状态下运行时,氧化锌避雷器处于绝缘状态,当受到大电压冲击时,避雷器中的阀门变成低阻状态或击穿。
能够很快的将运行电路中的过电压能量释放掉,氧化锌避雷器过电压是可以恢复的。
氧化锌避雷器介绍民熔民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流,严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻,耐碰撞运输无碰损失,安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型避雷器的安装位置①安装在变压器中性点接地系统中大电流接地系统中的中性点不接地变压器,为防止因断路器非同期操作,线路非全相断线,或因继电保护的原因造成中性点不接地的孤立系统带单相接地运行时,应将变压器保护间隙与避雷器并接。
中性点接有消弧线圈的变压器,如有单相进线运行的可能,也应在中性点装设避雷器。
②安装在配电变压器高压侧配电变压器高压侧应安装避雷器,其与配变并联,上端接线路,下端接地。
另外在《架空配电线路设计技术规程》的规定,避雷器装置应尽量靠近变压器安装。
氧化锌避雷器氧化锌产品介绍民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流,严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻,耐碰撞运输无碰损失,安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型氧化锌氧化锌避雷器交流特性是用于测量避雷器在运行时的交流特性,比如,相位角、全电流,阻性电流等,可以有效的检查避雷器的受潮情况,在实际的应用中,用户比较担心带电操作是否存在不安全,我们先看看氧化锌避雷器交流特性试验的接线方法,分为两种,一种是在实验室的测量方法,也就是避雷器拆卸后的测量方法,第二种就是我们所说的在线测量,看接线图:下图是离线状态时的测量接线图:下图是在线状态时的测试接线图:氧化锌避雷器试验方法按照上图所示,接好联线和仪器电源,打开电源,设置好变比值和补偿角,如果不会设置可以看看的使用说明书或者,设置完成后点击测试即可,氧化锌避雷器在线测试仪会自动刷新数据,显示最新的结果,避雷器的绝缘情况我们可以参考全电流和相位差进行鉴别。
探讨氧化锌避雷器运行中异常发热问题摘要:氧化锌避雷器具备着十分优良的非线性、动作寻求、残压低以及结构简单、维护便捷等优势,是现阶段最为先进的过电压保护设备。
然而其在实际运行过程中,也会出现一些故障现象,其中异常发热就是最为典型的故障现象之一。
文章结合实例,就氧化锌避雷器在运行中异常发热问题展开探讨,并提出了相应的处理对策。
关键词:氧化锌避雷器;异常发热;问题变电站内的氧化锌避雷器是用来防止雷电侵入波或内部过电压,并把过电压限制在电气设备绝缘的耐受冲击电压水平以下的一种电气设备,氧化锌避雷器并接在被保护设备附近,使设备免遭由于过电压引起的绝缘击穿损坏事故,如果氧化锌避雷器存在故障或缺陷,不仅起不到保护作用,严重时还会影响其它设备的运行,甚至酿成事故。
对氧化锌避雷器进行在线红外诊断是电力设备带电诊断的重点项目之一。
一、氧化锌避雷器的结构及原理氧化锌避雷器(MOA)是当前最先进的一种过电压保护装置,用来保护电力系统中各种电气设备的绝缘免受过电压的损坏。
氧化锌避雷器由主体元件,接线盖板,绝缘底座等组成,而220kV等级及以上还配备有均压环,改善电位的分布。
避雷器内部采用氧化锌电阻片为主要元件。
如果系统出现大气过电压或操作过电压时,氧化锌避雷器呈现低阻值,使残压被限制在允许值以下,从而可靠地对电力设备进行保护,而避雷器在系统正常运行电压下,它呈高阻值,从而使避雷器只流过很小的电流,现在一般氧化锌避雷器都装有泄露电流监视器。
氧化锌避雷器能释放雷电和释放电力系统操作过电压能量,从而保护电工设备避免受瞬时过电压危害,而且能够截断续流,不导致引起系统接地短路。
氧化锌避雷器通常接于带电导线与地之间,与被保护设备进行并联。
当过电压值达到规定的动作电压值时,氧化锌避雷器立即动作,流过电流,限制过电压幅值,保护设备绝缘。
电压值正常后,它又迅速恢复原状,从而使系统能够正常供电。
二、实例分析(一)基本概况2016年6月5日,某电业局检修工区试验化验二班工作人员在110kV变电站进行红外测温时发现35kVII段母线避雷器C相下半节部分温度明显高于A,B两相相,存在异常发热现象。
氧化锌避雷器的基础知识氧化锌避雷器是具有良好保护性能的避雷器。
利用氧化锌良好的非线性伏安特性,使在正常工作电压时流过避雷器的电流极小(微安或毫安级);过电压动作时,电阻急剧下降,过电压能量释放,达到保护效果。
这种避雷器与传统避雷器的不同之处在于它没有放电间隙,利用氧化锌的非线性特性来放电和切断电流。
氧化锌避雷器是20世纪70年代发展起来的一种新型避雷器,主要由氧化锌压敏电阻组成。
在一定的短路电压下,变阻器的击穿电压高于变阻器的击穿电压。
但是,当高于变阻器电压的电压被取消时,它将回到高电阻状态。
因此,如果在电力线上安装氧化锌避雷器,当雷击时,雷波的高压会使变阻器击穿,雷击电流通过压敏电阻流入大地,使电力线路上的电压控制在安全范围内,从而保护了电气设备的安全。
每种避雷器各自有各自的优点和特点,需要针对不同的环境进行使用,才能起到良好的绝缘效果。
避雷器在额定电压下,相当于绝缘体,不会有任何的动作产生。
当出现危机或者高电压的情况下,避雷器就会产生作用,将电流导入大地,有效的保护电力设备HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流,严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻,耐碰撞运输无碰损失,安装灵活特别适合在开关柜内使用浅谈氧化锌避雷器的基础知识,专业电工都推荐看一看,民熔避雷器的安装和运行维护(珍藏版)一级电工都在看,民熔避雷器②电气试验: 1)绝缘电阻,用2500V兆欧表测量绝缘电阻,与同类避雷器试验值进行比较,绝缘电阻值应未有明显变化; 2)工频击穿电压试验,FS型避雷器工频放电电压标准:额定电压为3kV、6kV、10kV时;新装和大修后的避雷器为9~11kV、16~19kV、27~30kV;运行中的避雷器为8~12kV、15~21kV、23~33kV; 3)FZ型避雷器一般可不做工频放电试验,但要做避雷器泄漏电流测量。
氧化锌避雷器基础知识1牵引变电所避雷器牵引变电所高压电气设备随时可能受到大气过电压和操作过电压的攻击。
为防止其损坏,牵引变电所配备相应的过电压保护装置,包括避雷针和避雷器。
2为防止雷害,在牵引变电所进出口侧并联安装避雷器,将侵入变电站的雷电波降低和限制在各种避雷器的较低残压水平,并将雷电电流排入地,为了在保护范围内保护电气设备的绝缘,并在短时间内切断连续电流,使系统自动恢复正常运行,自由度是指避雷器放电后由电力系统提供并流经避雷器的电流。
放电保护间隙的整定目的与避雷器相同,但不具有切断自由流的功能。
3避雷器的分类,又称过电压限制器,其作用是将侵入电力线和信号传输线的雷电高压限制在一定范围内,以保证电气设备不被高压脉冲击穿。
常用的避雷器种类很多,但可分为四类:(1)阀型;(2)放电间隙型;(3)高通滤波器型;(4)半导体型。
我们主要讨论氧化锌避雷器MOA工作原理MOA工作原理:额定电压下通过MOA阀板的电流很小,相当于绝缘子。
当金属氧化物避雷器上的电压超过设定值时,阀板“导电”会通过阀片向地释放大电流,其残余电压不会超过被保护设备的耐受电压。
当外加电压降至动作电压以下时,阀片自动终止“开”状态,恢复绝缘状态。
5构造阀片由微小氧化锌晶粒为主要材料,加入一-些金属氧化粉,经过加工成氧化锌电阻片。
6氧化锌避雷器伏安特性7氧化锌避雷器特点氧化锌避雷器是由非线性电阻片叠装而成,它具有优良的非线性伏安特性,可以消除串联火花间隙,实现无间隙、无余流的避雷器,成本低。
因此,在国内外各种电压等级的电网中都得到了广泛的应用。
它具有以下优点:(1)保护选择性好,由于m0a具有良好的非线性特性,在正常工作电压下表现出很高的电阻值,正常工作时流过的电流只有微安级;当施加在其上的电压超过参考电压时,其伏安值特性曲线逐渐呈现平缓曲线,通过该曲线的电流迅速增大,可有效抑制过电压,保护其他电气设备的安全运行。
②流量大,氧化锌阀片密度高,比热大,流量约为碳化硅阀片的4倍,在需要大流量时其优越性更加明显。
氧化锌避雷器的基础知识氧化锌避雷器是具有良好保护性能的避雷器。
利用氧化锌良好的非线性伏安特性,使在正常工作电压时流过避雷器的电流极小(微安或毫安级);当过电压作用时,电阻急剧下降,泄放过电压的能量,达到保护的效果。
这种避雷器和传统的避雷器的差异是它没有放电间隙,利用氧化锌的非线性特性起到泄流和开断的作用。
氧化锌避雷器是七十年代发展起来的一种新型避雷器,它主要由氧化锌压敏电阻构成。
每一块压敏电阻从制成时就有它的一定开关电压(叫压敏电压),在正常的工作电压下(即小于压敏电压)压敏电阻值很大,相当于绝缘状态,但在冲击电压作用下(大于压敏电压),压敏电阻呈低值被击穿,相当于短路状态。
然而压敏电阻被击后,是可以恢复绝缘状态的;当高于压敏电压的电压撤销后,它又恢复了高阻状态。
因此,如在电力线上安装氧化锌避雷器后,当雷击时,雷电波的高电压使压敏电阻击穿,雷电流通过压敏电阻流入大地,可以将电源线上的电压控制在安全范围内,从而保护了电气设备的安全。
每种避雷器各自有各自的优点和特点,需要针对不同的环境进行使用,才能起到良好的绝缘效果。
避雷器在额定电压下,相当于绝缘体,不会有任何的动作产生。
当出现危机或者高电压的情况下,避雷器就会产生作用,将电流导入大地,有效的保护电力设备HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流,严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
氧化锌避雷器氧化锌避雷器是具有良好保护性能的避雷器。
利用氧化锌良好的非线性伏安特性,使在正常工作电压时流过避雷器的电流极小(微安或毫安级);当过电压作用时,电阻急剧下降,泄放过电压的能量,达到保护的效果。
这种避雷器和传统的避雷器的差异是它没有放电间隙,利用氧化锌的非线性特性起到泄流和开断的作用。
氧化锌避雷器HY5WZ-17/45一体式无间隙避雷器防污能力强不会出现污秽入侵等问题耐腐蚀性强安全性高寿命长安装方便适用于多种场所体积小、重量轻、耐碰撞、安装灵活便于维护和安装推荐品牌:民熔电气串联是指阀片串成一个圆柱体型,放在瓷套内,顶部和底部用弹簧压紧阀片不能松动(不能偏离圆柱体)。
如果放电容量很大,需要进行双柱或多柱阀片并联使用,并联多柱的阀片必须进行多柱的搭接,使其每柱阀片流过的电流均匀。
多柱阀片的避雷器大部分使用在电压等级较高的系统中,因为在超高压系统中的操作过电压,对绝缘是有危害的,所以需要用无间隙金属氧化物避雷器进行保护。
(炭化硅避雷器不能保护操作过电压,只能保护雷电过电压,因为雷电过电压时间短微秒级,操作过电压是毫秒级,时间长、能量大,磁吹避雷器也可以保护操作过电压。
)无间隙金属氧化物避雷器保护的特点是:系统出现的各种过电压只要超过氧化锌避雷器的起始动作电压(拐点电压是工频参考电压),避雷器就动作,将雷电冲击或操作冲击的电压幅值限制在设备绝缘耐受的水平氧化锌避雷器的伏安特性曲线氧化锌避雷器阀片的伏安特性曲线氧化锌避雷器特性参数1、持续运行电压(kV) 有效值;2、氧化锌避雷器额定电压(kV)有效值3、雷电冲击残压(kV)峰值;4、工频参考电流(mA)峰值;5、 T频参考电压(kV)有效值;6、1mA直流参考电压(kV)和750 J1mA下的泄漏电流氧化锌避雷器的型号说明氧化锌避雷器试验测量绝缘电阻测量氧化锌避雷器的绝缘电阻,可以初步了解其内部是否受潮,还可以检查低压氧化锌内部熔丝是否断掉,从而及时发现缺陷35千伏及以下2500伏兆欧表阻值不低于10000兆欧35千伏以上5000伏兆欧表阻值不低于30000兆欧二、测量直流1MA时的临界动作电压u1MA主要是检查避雷器阀片是否受潮,确定其动作性能能是否符合要求氧测量中应注意的问题(1 )准确读取U1MA。
氧化锌避雷器一、氧化锌避雷器工作原理1.避雷器的作用.避雷器的作用是限制过电压以保护电气设备。
避雷器就是在线路或设备上人为地制造绝缘薄弱点即间隙装置间隙的击穿电压比线路或设备的雷电冲击绝缘水平低在正常运行电压下间隙处于隔离绝缘状态在过电压下间隙被击穿接地放电降压起到保护线路或设备绝缘的作用。
2.氧化锌避雷器(阀型避雷器的第三代产品)工作原理氧化锌避雷器是世界公认的当代最先进防雷电器。
其结构为将若干片ZnO阀片压紧密封在避雷器瓷套内。
ZnO阀片具有非常优异的非线性特性在较高电压下电阻很小很小,可以泄放大量雷电流残压很低在电网运行电压下电阻很大,泄漏电流只有50~150μA电流很小,可视为无工频续流这就是可以做成无间隙氧化锌避雷器的原因,它对陡波和雷电幅值同样有限压作用防雷保护功能完全是其突出优点。
在我国先生产使用的正是无间隙氧化锌雷器,运行实践表明它有损坏爆炸率高使用寿命短等缺点。
究其原因,暂态过电压承受能力差是其致命弱点。
而串联间隙氧化锌避雷器仍有无间隙氧化锌避雷器的保护性能优点同时有暂态过电压承受能力强的特点是一-种理想的扬长避短的产品结合我国国情可在3~ 35kV系统串联间隙氧化锌避雷器。
氧化锌避雷器伏安特性如图1所示。
二、氧化锌避雷器的优点及功能特性1.氧化锌避雷器的优点(1)具有完全的防雷功能即对雷电陡波和雷电幅值同样有限压保护作用;(2)防雷保护作用不会造成电力网接地故障或相间短路故障;(3)防雷保护作用不应有短路电流或工频续流等工频能源浪费;(4)动作特性应具有长期运行稳定性,免受暂态过电压危害;(5)具有连续雷电冲击保护能力;(6)有较小的外形尺寸小型化轻里化更便于室内手车柜使用;(7) 具有20年以上使用寿命;(8)能附带脱离器监察运行工况,当其失效时自动退出运行。
2.氧化锌避雷器功能特性(1)避雷器是过电压保护电器氧化锌避雷器具有过电压防护功能对于能力有限的过电压如雷电过电压和操作过电压,避雷器泄漏能起限压保护作用。
氧化锌避雷器的运行监视和异常分析摘要:氧化锌避雷器主要用于对运行设备限制雷电过电压及操作过电压。
避雷器在变电运行工作中起到非常重要的作用。
本文主要对避雷器运行监视中要注意的问题,异常情况原因分析,以及未来避雷器泄露电流数据后台监控机处理进行粗略地分析和探讨。
为提高运行人员对避雷器运行监视的能力和水平提供参考。
关键词:氧化锌避雷器运行监视异常分析泄露电流数据后台机监控1、绪论避雷器是电力系统各类电气设备(变压器、电抗器、电容器、发电机、电动机、pt、ct、断路器、接触器、线路等)绝缘配合的基础。
由避雷器的保护性能确定电力系统所有电气设备的内外绝缘指标(短时工频耐压、雷电冲击耐压和操作冲击耐压等)。
氧化锌避雷器由非线性氧化锌电阻片叠加组装,密封于高电压绝缘瓷套内,无任何放电间隙。
在正常运行电压下,避雷器呈高阻绝缘状态,当受到过电压冲击时,避雷器呈低阻状态,迅速泄放冲击电流入地,使与其并联的电气设备上的电压限值在规定值内,以保证电气设备的安全运行。
避雷器主要用于对运行设备限制雷电过电压及操作过电压。
避雷器在变电运行工作中起到非常重要的作用。
2、氧化锌避雷器的运行监视2.1氧化锌避雷器的运行在变电运行工作中,避雷器如果发现异常,对设备的安全稳定运行造成极大的危害。
定期的对避雷器泄露电流表抄录数据,对数据进行记录和横向比较,发现避雷器的异常和缺陷。
现在500kv变电站每天都对避雷器泄露电流抄录一次。
避雷器也可以通过巡回检查制度中的正常巡视、全面巡视、特殊巡视来发现异常。
2.2避雷器正常运行巡视项目避雷器正常运行巡视项目:(1)引线线夹压接牢固、接触良好,无发热现象;(2)瓷套表面积污程度及是否出现放电现象,瓷套、法兰是否出现裂纹、破损;(3)避雷器放电计数器指示数是否有变化,计数器内部是否有积水;(4)避雷器泄漏电流指示正确清晰、数据差异不超过20%,对带有泄漏电流在线(5)监测装置的避雷器泄漏电流有无明显变化;(6)与避雷器、计数器连接的导线及接地引下线有无烧伤痕迹或断股现象;(7)避雷器均压环是否发生歪斜,表面无锈蚀变形;(8)避雷器内部无异声、放电声;(9)带串联间隙的金属氧化物避雷器或串联间隙是否与原来位置发生偏移;(10)避雷针垂直、牢固,本体完好,无严重锈蚀,基础无下沉和倾斜;(11)站内接地体无锈蚀,连接牢固。
氧化锌避雷器运行中遇到的问题及解决方法民熔电气集团制作什么是氧化锌避雷器?在电网电路中承担什么角色?又在变电站运行过程中会发生那些故障?接下来就为大家介绍一下我们今天的主角—氧化锌避雷器。
氧化锌避雷器是七十年代发展起来的一种新型避雷器,主要由氧化锌压敏电阻构成。
它和传统避雷器的差异是没有放电间隙,利用氧化锌的非线性特性起到泄流和开断的作用。
当雷击时,雷电波的高电压使压敏电阻击穿,雷电流通过压敏电阻流入大地,可以将电源线上的电压控制在安全范围内,从而保护电气设备的安全。
氧化锌产品介绍:民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器参数:产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流,严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻,耐碰撞运输无碰损失,安装灵活特别适合在开关柜内使用据相关统计,导致氧化锌避雷器发生故障的原因主要有两类:一类为内部受潮,一类为阀片老化。
内部受潮内部受潮的主要原因有以下几点:①设备密封设计存在缺陷,导致水气进入到氧化锌避雷器内部;②装配式工艺要求不严。
氧化锌避雷器的组装环境湿度较大,绝缘件未经干燥处理或处理不彻底便进行组装,导致外界环境中水气进入到避雷器内部。
③运行中密封材料老化。
生产厂家使用的密封材料性能较差,在产品寿命后期或温湿度变化较大时,密封材料就会发生不同程度的失效,导致水气进入。
氧化锌避雷器
氧化锌产品介绍
民熔氧化锌避雷器
HY5WS-17/50氧化锌避雷器
10KV高压配电型 A级复合避雷器
产品型号: HY5WS- 17/50 额定电压: 17KV
产品名称:氧化锌避雷器直流参考电压: 25KV
持续运行电压: 13.6KV 方波通流容量: 100A
防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA
操作冲击电流: 38.5KV(下残压)
注:高压危险!进行任何工作都必须先切断电流,严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:
a.海拔高度不超过2000米;
b.环境温度:最高不高于+40C- -40C;
C.周围环境相对湿度:平均值不大于85%;
d.地震强度不超过8级;
e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻,
耐碰撞运输无碰损失,
安装灵活特别适合在开关柜内使用
民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器
民熔 35KV高压避雷器
HY5WZ-51/134
户外电站型
氧化锌避雷器复合型
氧化锌避雷器在运行时会出现一些异常现象,工作人员需要对出现的故障进行及时处理与维护,保护系统的正常运行,提高避雷器的使用寿命和年限。
以下为氧化锌避雷器常见的异常现象及其维护方法:
1、氧化锌避雷器在运行中突然爆炸,但尚未造成系统永久性接地,还可以对其进行修复,可在雷雨过后,拉开故障相的隔离开关,将氧化锌避雷器停用并及时更换合格的避雷器。
若爆炸后已引起系统永久性接地,则禁止使用隔离开关来操作停用故障的避雷器。
在出现这种异常情况时,需要按照这种方式和方法使用和维护,保证避雷器在使用中的作用。
2、天气正常,发现避雷器外壳有裂纹,应立即停止运行,将故障避雷器退出运行,更换合格的避雷器。
雷雨中发现瓷套有裂纹,应维持其运行,待雷雨过后再行处理,一般瓷套的避雷器常发生这类问题,现在大部分厂家都选用硅橡胶氧化锌避雷器。
3、避雷器内部出现异常或套管炸裂,需要对其进行仔细的检查和检验。
这种现象可能会引起系统接地故障,处理时,人员不得靠近避雷器,可用断路器或人工接地转移的方法,断开故障避雷器。
在维护和修理这种故障时,按照相应的方式和方法是维护,保证人的生命安全。
4、避雷器动作指示器内部烧黑或烧毁,接地引下线连接点烧断,避雷器阀片电阻失效,火花间隙来弧特性变坏,工频续流增大,以上这些异常现象应及时对避雷器做电气试验式解体检查。
氧化锌避雷器在系统中起到重要的作用,在运行时需要根据不同情况不同处理,避免事故发生,保障系统正常运行。
