G W Z B-10(6)k V型微机监控保护装置使用说明书中国电光防爆电气有限公司2005年2月前言欢迎使用GWZB-10(6)kV矿用隔爆型智能化高压开关。
本说明书介绍了该开关的特点和先进性，以及应用范围、安装接线、操作维护等内容。
对本开关的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
对于保护装置GWZB-10(6)kV一些重要操作，如定值修改等，均设有授权密码，请用户注意。
如不按本说明书的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。
1用途和适用范围1.1 防爆型式及防爆标志防爆型式：一般兼矿用本质安全型防爆标志：[Exib]I1.2矿用隔爆兼本安型智能化真空高压开关的主要特点矿用隔爆兼本安型智能化真空高压开关用于煤矿井下，交流50Hz，额定电压为10kV、6kV、3.3kV，额定电流0至630A三相中性点不接地的供电系统中。
当供电电路中出现过载、短路、断相、不平衡、接地、失压、过压时能自动切断电源，同时近端出口短路采用大电流无压释放保护电路。
GWZB-10(6)kV型微机监控保护装置是开关设备中的一个部分，装置采用单片机技术，性能可靠，动作准确，可替代传统各型模拟保护器和数码管显示的保护装置。
1.3 GWZB-10(6)kV型微机监控保护装置的主要特点GWZB-10(6)kV型微机监控保护装置（简称GWZB-10）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在3300V及以上电网中。
本装置以32位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
采用多种抗干扰措施，使装置具有极高的抗干扰能力。
在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC127V。
在用户介面上，采用大屏幕蓝色液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。
G W Z B-10(6)k V型微机监控保护装置使用说明书中国电光防爆电气有限公司2005年2月前言欢迎使用GWZB-10(6)kV矿用隔爆型智能化高压开关。
本说明书介绍了该开关的特点和先进性，以及应用范围、安装接线、操作维护等内容。
对本开关的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
对于保护装置GWZB-10(6)kV一些重要操作，如定值修改等，均设有授权密码，请用户注意。
如不按本说明书的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。
1用途和适用范围1.1 防爆型式及防爆标志防爆型式：一般兼矿用本质安全型防爆标志：[Exib]I1.2矿用隔爆兼本安型智能化真空高压开关的主要特点矿用隔爆兼本安型智能化真空高压开关用于煤矿井下，交流50Hz，额定电压为10kV、6kV、3.3kV，额定电流0至630A三相中性点不接地的供电系统中。
当供电电路中出现过载、短路、断相、不平衡、接地、失压、过压时能自动切断电源，同时近端出口短路采用大电流无压释放保护电路。
GWZB-10(6)kV型微机监控保护装置是开关设备中的一个部分，装置采用单片机技术，性能可靠，动作准确，可替代传统各型模拟保护器和数码管显示的保护装置。
1.3 GWZB-10(6)kV型微机监控保护装置的主要特点GWZB-10(6)kV型微机监控保护装置（简称GWZB-10）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在3300V及以上电网中。
本装置以32位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
采用多种抗干扰措施，使装置具有极高的抗干扰能力。
在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC127V。
在用户介面上，采用大屏幕蓝色液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。
描 校旧底图总号 底图总号签 字日 期 描 写目 录1 装置简介............................................................................................. 2 2 技术参数............................................................................................. 3 3 产品硬件............................................................................................. 5 4 保护原理............................................................................................. 6 5 定值及动作信息说明.............................................................................. 12 6 产品接线说明....................................................................................... 15 7 显示及键盘操作说明.............................................................................. 15 8 检查及调试.......................................................................................... 19 9 异常处理............................................................................................. 20 10 投运说明及注意事项........................................................................... 20 11 贮存及保修 ....................................................................................... 21 12 供应成套性 ....................................................................................... 21 13 订货须知 .......................................................................................... 21 14 附图 (22)共 29 页使用说明书0XJ 461 141 第 1 页许继电气公司WGB-53、54微机综合保护装置资料来源提出部门: 编制校核审核标准审查审定批准日期日期日期日期日期日期标记更改文件号处数签字日期描 校 旧底图总号 底图总号 签 字 日 期描 写0XJ 461 141共 29 页第 2 页WGB-53、54微机综合保护装置1 装置简介WGB-53、54微机综合保护装置（以下简称产品）是功能先进的保护装置，主要应用于10kV 及以下电压等级的高压开关柜保护中,也可组屏安装，可对馈线、厂用变等设备进行保护。
WGB-211微机综合保护测控装置技术及使用说明书许继电气股份有限公司XJ ELECTRIC CO.,LTD.WGB-211微机综合保护测控装置WGB-211产品是许继最新推出的HELLO系列产品，它是许继秉承数十年来在电力系统二次设备制造领域的成功经验，为用户提供的具有高品质、高性价比的保护测控一体化装置。
WGB-211适用于10kV及以下电压等级线路、厂变、电动机、电容器等设备的保护测控装置。
H、E、L、L、O品质是许继HELLO系列产品的共同特点，具体如下：⏹H：即High，高品质包括：◆高科技：采用现场组态技术（FCT）、可视化的软件开发技术（VLD）。
◆高质量：以专业的、成熟的软硬件平台为依托，丰富的运行经验和充分验证的原理算法为基础，自动测试为前提，先进的研发管理理念和研发开发管理工具为手段，保证研发、生产、制造过程中各个环节的质量，为用户提高高品质的产品。
⏹E：即Easy，工作轻松包括：◆易选型：装置实现所有被保护对象的功能，通过下载配置文件完成具体被保护对象的保护测控功能，解决用户的选型困难问题。
◆易使用：人机界面友好、仿WINDOWS操作菜单，具有调试向导系统和一键完成定检功能，使现场调试、维护、定检工作变得轻松。
⏹L：即Low，低消耗包括：◆低投入成本：不同的被保护对象共享装置，不同的装置共享插件，降低了购买装置和备件储备成本，同时也降低对维护人员的水平和数量的要求。
◆低故障率：先进的检测技术和完善的生产质量保障体系，使得产品的故障大大降低，大幅度减少了被保护对象的停运时间。
⏹L：即reaLize，实现技术包括：◆平台化：软件、硬件的设计都采用平台化的思想，使不同电压等级的保护装置可以共享硬件平台，不同的硬件平台可以共享软件，降低了日后硬件、软件的升级和维护工作。
◆专业化：不同领域的研发工作都由专业人员完成，通过规范的接口集成不同层次、不同领域的研发成果，让用户充分享受到高科技的产品。

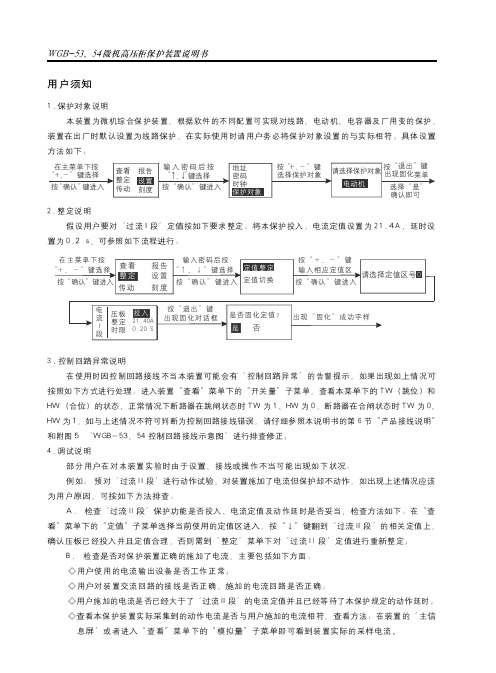

1．保护对象说明本装置为微机综合保护装置，根据软件的不同配置可实现对线路、电动机、电容器及厂用变的保护，装置在出厂时默认设置为线路保护，在实际使用时请用户务必将保护对象设置的与实际相符；具体设置方法如下：2．整定说明假设用户要对‘过流I段’定值按如下要求整定：将本保护投入，电流定值设置为21.4A，延时设置为0.2 s，可参照如下流程进行：3．控制回路异常说明在使用时因控制回路接线不当本装置可能会有‘控制回路异常’的告警提示，如果出现如上情况可按照如下方式进行处理：进入装置“查看”菜单下的“开关量”子菜单，查看本菜单下的TW（跳位）和HW （合位）的状态，正常情况下断路器在跳闸状态时TW为1、HW为0，断路器在合闸状态时TW为0、HW为1，如与上述情况不符可判断为控制回路接线错误，请仔细参照本说明书的第6节“产品接线说明”和附图5 ‘WGB-53C、54C控制回路接线示意图’进行排查修正；4．调试说明部分用户在对本装置实验时由于设置、接线或操作不当可能出现如下状况：例如预对‘过流II段’进行动作试验，对装置施加了电流但保护却不动作，如出现上述情况应该为用户原因，可按如下方法排查：A．检查‘过流II段’保护功能是否投入、电流定值及动作延时是否妥当，检查方法如下：在“查看”菜单下的“定值”子菜单选择当前使用的定值区进入，按“↓”键翻到‘过流II段’的相关定值上，确认压板已经投入并且定值合理，否则需到‘整定’菜单下对‘过流II段’定值进行重新整定；B．检查是否对保护装置正确的施加了电流，主要包括如下方面：◇用户使用的电流输出设备是否工作正常；◇用户对装置交流回路的接线是否正确，施加的电流回路是否正确；◇用户施加的电流是否已经大于了‘过流II段’的电流定值并且已经等待了本保护规定的动作延时；◇查看本保护装置实际采集到的动作电流是否与用户施加的电流相符，查看方法：在装置的‘主信息屏’或者进入“查看”菜单下的“模拟量”子菜单即可看到装置实际的采样电流。
目录1.装置简介 (2)2.技术指标 (3)3.装置硬件 (6)4.保护功能 (8)5 辅助功能 (16)6 装置使用说明 (16)7 装置接线说明 (20)8 显示及键盘说明 (22)9 检查及调试 (34)10投运说明及注意事项 (35)11 IEC60870-5-103规约点表 (34)12MODBUS规约点表 (38)13贮存及保修 (40)14供应成套性 (41)15订货须知 (41)16附图 (42)1.装置简介WGB-681微机发电机保护装置（以下简称装置）是功能完善先进的微机型保护装置，主要应用于8MW及以下的小型发电机，完成发电机的保护功能。
可满足主保护、后备保护及发电机异常保护的配置要求，可配合电厂自动化系统完成相应的自动化功能。
1.1保护功能配置，参见表 1-1。
表 1-1保护功能配置表保护功能名称WGB-681差动速断保护√比率差动保护√复压（记忆）过流Ⅰ、Ⅱ段保护√定时限过负荷保护√反时限过负荷保护√负序电流保护 √过电压保护 √低电压保护 √零序电压保护 √差动越限告警 √TA断线检测告警 √TV断线检测告警 √转子一点接地保护 √转子两点接地保护√非电量Ⅰ、Ⅱ、Ⅲ保护 √控制回路异常告警 √手车位置异常告警√弹簧未储能告警√跳位异常告警√装置异常告警√遥信、遥控功能√1.2装置主要特点a.加强型单元机箱按抗强振动、强干扰设计,特别适应于恶劣环境,可分散安装于开关柜上运行。
b.集成电路全部采用工业品或军品，使得装置有很高的稳定性和可靠性。
c.采用32位高性能嵌入式微机处理器，配置大容量的RAM和Flash Memory；利用SoC解决方案，数据运算、逻辑处理和信息存储能力强，可靠性高，运行速度快。
d.采用16位高精度A/D作为数据采集，数据采集每周24点，保护测量精度高。
e.采用图形液晶，全中文显示菜单式人机交互；可实时显示各种运行状态及数据，信息详细直观，操作、调试方便。

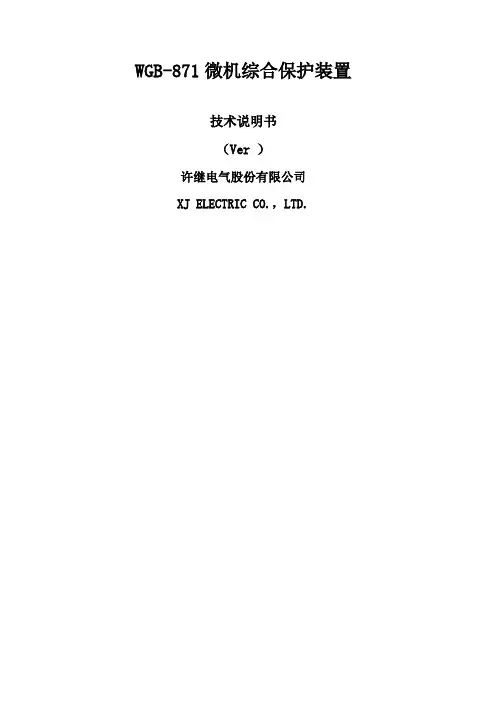

WGB-871微机综合保护装置技术说明书（Ver ）许继电气股份有限公司XJ ELECTRIC CO.，LTD.本装置为微机综合保护装置，根据软件的不同配置可实现对线路、电动机、电容器及厂用变的保护，装置在出厂时默认设置为线路保护，在实际使用时请用户务必将装置类型设置为工程所需；具体设置方法如下：目录1概述1.1应用范围WGB-871微机综合保护装置适用于10kV及以下变电站配电所，可根据使用场合灵活将装置配置为线路保护测控装置、电容器保护测控装置、厂用变保护测控装置、电动机保护测控装置。
线路保护测控装置适用于3~10kV的馈出线保护；厂用变保护测控装置适用于3～10kV电压等级的厂用变、所用变或接地变的保护；电容器保护测控装置适用于10kV及以下变电站或配电所装设的并联电容器的保护；电动机保护测控装置适用于3～10kV电压等级2000kW以下中小型异步电动机的保护。
1.2产品特点✧系列装置元器件全部采用军品或工业品，稳定性、可靠性高，可以在工业恶劣环境下稳定运行；✧一体化机箱设计，维护更方便；完善的软硬件自检功能和免调节电路设计，调试更简单；✧装置硬件设计采用多种隔离、屏蔽措施，软件设计采用数字滤波技术和先进的保护算法及其它抗干扰措施，使得保护的抗干扰性能大大提高；✧采用SoC解决方案，数据处理、逻辑运算和信息储存能力强，运行速度快，可靠性高；✧灵活强大的通信功能：既支持RS485串行通信模式也支持以太网通信模式；通信规约支持DL/T667-1999（IEC-60870-5-103）、Modbus规约，可灵活实现与其它厂家的自动化系统通信；✧灵活支持网络对时和GPS脉冲对时，保证装置具有统一、准确的时钟；✧具有完善的测量功能，可完成装置所在间隔功率点的测量和上送，测量精度可达±%；✧具有完善的遥信和遥控功能，后台遥控断路器跳/合闸简单可靠，站内SOE分辨率可达1ms；✧完善的事件保护处理，可存储最新100条事件报告记录，100条动作报告记录，可连续记录20个故障录波，每个录波可记录10个周波的电流电压波形；✧友好的人机界面，全中文类菜单模式，结构清晰，使用方便；✧操作回路配置灵活，可以适应各种操作机构。

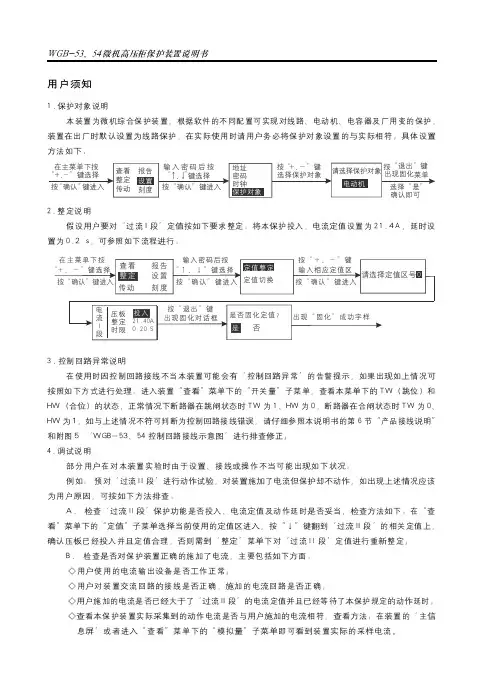

1．保护对象说明本装置为微机综合保护装置，根据软件的不同配置可实现对线路、电动机、电容器及厂用变的保护，装置在出厂时默认设置为线路保护，在实际使用时请用户务必将保护对象设置的与实际相符；具体设置方法如下：2．整定说明假设用户要对‘过流I段’定值按如下要求整定：将本保护投入，电流定值设置为21.4A，延时设置为0.2 s，可参照如下流程进行：3．控制回路异常说明在使用时因控制回路接线不当本装置可能会有‘控制回路异常’的告警提示，如果出现如上情况可按照如下方式进行处理：进入装置“查看”菜单下的“开关量”子菜单，查看本菜单下的TW（跳位）和HW （合位）的状态，正常情况下断路器在跳闸状态时TW为1、HW为0，断路器在合闸状态时TW为0、HW为1，如与上述情况不符可判断为控制回路接线错误，请仔细参照本说明书的第6节“产品接线说明”和WGB-53（C），WGB-54（C），WGB-55（C）控制回路接线示意排图’进行查修正；4．调试说明部分用户在对本装置实验时由于设置、接线或操作不当可能出现如下状况：例如预对‘过流II段’进行动作试验，对装置施加了电流但保护却不动作，如出现上述情况应该为用户原因，可按如下方法排查：A．检查‘过流II段’保护功能是否投入、电流定值及动作延时是否妥当，检查方法如下：在“查看”菜单下的“定值”子菜单选择当前使用的定值区进入，按“↓”键翻到‘过流II段’的相关定值上，确认压板已经投入并且定值合理，否则需到‘整定’菜单下对‘过流II段’定值进行重新整定；B．检查是否对保护装置正确的施加了电流，主要包括如下方面：◇用户使用的电流输出设备是否工作正常；◇用户对装置交流回路的接线是否正确，施加的电流回路是否正确；◇用户施加的电流是否已经大于了‘过流II段’的电流定值并且已经等待了本保护规定的动作延时；◇查看本保护装置实际采集到的动作电流是否与用户施加的电流相符，查看方法：在装置的‘主信息屏’或者进入“查看”菜单下的“模拟量”子菜单即可看到装置实际的采样电流。
1．保护对象说明本装置为微机综合保护装置，根据软件的不同配置可实现对线路、电动机、电容器及厂用变的保护，装置在出厂时默认设置为线路保护，在实际使用时请用户务必将保护对象设置的与实际相符；具体设置方法如下：2．整定说明假设用户要对‘过流I段’定值按如下要求整定：将本保护投入，电流定值设置为21.4A，延时设置为0.2 s，可参照如下流程进行：3．控制回路异常说明在使用时因控制回路接线不当本装置可能会有‘控制回路异常’的告警提示，如果出现如上情况可按照如下方式进行处理：进入装置“查看”菜单下的“开关量”子菜单，查看本菜单下的TW（跳位）和HW （合位）的状态，正常情况下断路器在跳闸状态时TW为1、HW为0，断路器在合闸状态时TW为0、HW为1，如与上述情况不符可判断为控制回路接线错误，请仔细参照本说明书的第6节“产品接线说明”和附图5 ‘WGB-55控制回路接线示意图’进行排查修正；4．调试说明部分用户在对本装置实验时由于设置、接线或操作不当可能出现如下状况：例如预对‘过流II段’进行动作试验，对装置施加了电流但保护却不动作，如出现上述情况应该为用户原因，可按如下方法排查：A．检查‘过流II段’保护功能是否投入、电流定值及动作延时是否妥当，检查方法如下：在“查看”菜单下的“定值”子菜单选择当前使用的定值区进入，按“↓”键翻到‘过流II段’的相关定值上，确认压板已经投入并且定值合理，否则需到‘整定’菜单下对‘过流II段’定值进行重新整定；B．检查是否对保护装置正确的施加了电流，主要包括如下方面：◇用户使用的电流输出设备是否工作正常；◇用户对装置交流回路的接线是否正确，施加的电流回路是否正确；◇用户施加的电流是否已经大于了‘过流II段’的电流定值并且已经等待了本保护规定的动作延时；◇查看本保护装置实际采集到的动作电流是否与用户施加的电流相符，查看方法：在装置的‘主信息屏’或者进入“查看”菜单下的“模拟量”子菜单即可看到装置实际的采样电流。
WGB-55微机综合保护装置说明书1 装置简介WGB-55微机综合保护装置（以下简称产品）是功能先进的微机型综合保护装置，主要应用于10kV及以下电压等级的高压开关柜保护中,也可组屏安装，可对馈线、厂用变等设备进行保护。
1.1保护功能配置见表1。
产品根据保护对象的不同，设有四种保护模式（可在“设置”菜单的“保护对象”一栏设定），分别适用于线路、电容器、电动机、厂变不同保护对象。
注：厂用变中，定时限IX电流保护为低压侧定时限零序电流保护；反时限IX电流保护为低压侧反时限零序电流保护。
不平衡IX电流保护为电容器保护的不平衡电流保护。
典型配置下开入端子定义1.2 产品主要特点a.本产品为微机保护装置，其元器件采用工业品，稳定性、可靠性高，可以在高压开关柜等恶劣的环境中工作；宽范围使用环境温度-25℃～+55℃。
b.单台装置通过菜单设置，轻松实现对馈线、电容器、电动机、厂用变等设备的保护，降低装置和备件储备成本。
c. 抗干扰性能强，产品硬件设计中采用了多种隔离、屏蔽措施，软件设计采用数字滤波技术和良好的保护算法及其它抗干扰措施，使得产品抗干扰性能大大提高；d. 硬件、软件设计标准化、模块化，便于现场维护；e. 产品的人机接口功能强大，符合人机工程设计要求，菜单化设计，全中文显示，操作、调试方便，一般运行人员参考本说明书就能熟练操作；f. 可独立整定10套保护定值，定值区切换安全方便；g. 可保存最近发生的20个故障报告，带动作参数，掉电保持，便于事故分析；h. 工业级RS-485总线网络，组网经济、方便，可直接与微机监控或保护管理机联网通信；i. 产品通过通讯上传故障信息、实时状态量、实时模拟量、并可进行实时校时、定值调用和修改、定值区切换、遥控合闸、遥控跳闸等操作。
2 技术参数2.1 产品额定数据a.额定辅助电压： 220V或110V（交直流通用）；b.额定交流数据：交流电流：5A；交流电压: 100/3V，100V；零序电流： 1A；电流IX： 5A；额定频率：50Hz；c.热稳定性：交流电流回路：长期运行 2In；10s 10In；1s 40In；交流电压回路：长期运行 1.2Un；10s 1.4Un；d.动稳定性：半周波： 100In。
2.2功率消耗（额定状态下）a.辅助电压回路：正常工作时不大于10W，动作时不大于15W；b.交流电流回路：In=5A时，每相不大于1VA；In=1A时，每相不大于0.5VA；c.交流电压回路：每相不大于0.5VA2.3 环境条件a. 环境温度：工作： -25℃～+55℃。
储存： -25℃～+70℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内；在极限值下不施加激励量，产品不出现不可逆转的变化，温度恢复后，产品应能正常工作。
b. 相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面不凝露。
最高温度为+40℃时，平均最大湿度不超过50％。
c.大气压力：80kPa～110kPa（相对海拔高度2km以下）。
2.4 抗干扰性能a. 产品能承受GB/T 14598.14-1998第4章规定的严酷等级为Ⅲ级的静电放电干扰试验；b. 产品能承受GB/T 14598.9-2002第4章规定的严酷等级的辐射电磁场干扰试验；c. 产品能承受GB/T 14598.10-1996第4章规定的严酷等级为Ⅳ级的快速瞬变干扰试验；d. 产品能承受GB/T 14598.13-1998规定的频率为1MHz及100kHz（第一半波电压幅值共模为2.5kV，差模为1kV）脉冲群干扰试验；e. 产品能承受IEC 60255-22-5：2002第4章规定的严酷等级的浪涌抗扰度试验；f. 产品能承受GB/T14598.17-2005第4章规定的严酷等级的传导骚扰抗扰度试验；g. 产品能承受IEC 60255-22-7：2003第4章规定的严酷等级的工频抗扰度试验；h. 产品能承受GB/T 17626.8-1998第5章规定的严酷等级为Ⅳ级的工频磁场抗扰度试验；i. 产品能承受GB/T 17626.9-1998第5章规定的严酷等级为Ⅳ级的脉冲磁场抗扰度试验；j. 产品能承受GB/T 17626.10-1998第5章规定的严酷等级为Ⅳ级的阻尼振荡磁场抗扰度试验。
2.5 绝缘性能a. 绝缘电阻：各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,用开路电压为500V的测试仪器测试其绝缘电阻值不应小于100MΩ；b.冲击电压：产品通信回路和24V等弱电输入输出端子对地,能承受1kV(峰值)的标准雷电波冲击检验；其余各带电的导电端子分别对地,交流回路和直流回路之间,能承受5kV(峰值)的标准雷电波冲击检验；c. 介质强度：产品通信回路和24V等弱电输入输出端子对地能承受50Hz、500V(有效值)的交流电压,历时1min的检验,无击穿或闪络现象；其余各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,能承受50Hz、2kV(有效值)的交流电压,历时1min的检验,无击穿或闪络现象。
2.6 机械性能a.振动响应：产品能承受GB/T 11287-2000中3.2.1规定的严酷等级为I级振动响应检验。
b.冲击响应：产品能承受GB/T 14537-1993中4.2.1规定的严酷等级为I级冲击响应检验。
c.振动耐久：产品能承受GB/T 11287-2000中3.2.2规定的严酷等级为I级振动耐久检验。
d.冲击耐久：产品能承受GB/T 14537-1993中4.2.2规定的严酷等级为I级冲击耐久检验。
e.碰撞：产品能承受GB/T 14537-1993中4.3规定的严酷等级为I级碰撞检验。
2.7 动作时间精度a. 在定时限情况下检测动作时间，动作时间在0s～2.5s(含2.5s)范围内，误差不超过±50ms；动作时间在2.5s以上，误差不超过整定时间的±2%；b. 在反时限情况下检测动作时间，动作时间在0s～2s(含2s)范围内，误差不超过±100ms；动作时间在2s以上，误差不超过理论计算值的±5%。
2.8 精度a.测量电流误差不超过额定值的±0.5%；b.动作电流（或电压）误差不超过整定值的±5%；c.高压侧零序动作误差不超过±0.01In(In为零序额定电流)或整定值的±5%。
d.功率误差不超过额定值的±1%。
2.9 触点容量a. 在电压不大于250V，电流不大于1A，时间常数为5ms±0.75ms的直流有感负荷电路中，触点断开容量为50W，长期允许通过电流不大于5A；b.在电压不大于250V，电流不大于2A的交流回路（cosφ＝0.4±0.1）中触点断开容量为250VA，长期允许通过电流不大于5A。
c.产品的输出触点在电压不大于250V，电流不大于1A，时间常数τ=5ms±0.75ms的直流有感负荷电路中，断开容量为50W；其输出在此条件下，应可靠动作与返回104次。
3 产品硬件产品在整体设计、各插件设计上均充分考虑了可靠性的要求。
3.1 机箱结构本产品采用铝合金拉伸壳体，体积小、密封性强，适合在开关柜上安装。
产品的安装方式为嵌入式，接线为后接线方式，插件之间的连接采用总线板连接方式。
机箱外形尺寸及开孔尺寸参见说明书后的附图7。
3.2 主要插件设计产品包括交流变换及电源插件、CPU和通信及开出插件、人机对话插件。
a. 交流变换及电源插件:交流变换部分有电流变换器TA，用于将系统TA的二次侧电流信号转换为弱电信号，供CPU插件转换，并起强弱电隔离作用。
产品电源采用交、直流两用开关电源。
本插件输出两路5V、一路24V电压。
一路5V用于产品数字器件工作，另一路用于通讯回路，24V用于继电器驱动及状态量输入使用。
b. CPU和通信及开出插件:CPU插件采用了多层印制板及表面贴装工艺，外观小巧，结构紧凑。
其工作原理图见附图3。
工业级RS-485总线网络，组网经济、方便，可直接与微机监控或保护管理机联网通信。
本插件中含有保护跳闸、跳闸信号等出口继电器。
c.人机对话插件:此插件有液晶中文显示、键盘操作及信号灯指示功能，可实时显示各种运行状态及数据，信息详细直观，操作、调试方便。
4保护原理根据被保护对象的不同，产品可在菜单内将产品设置为：线路、电容器、电动机、厂变四种保护用途，其全部保护配置如下（保护功能配置见表一）：4.1 电流Ⅰ、Ⅱ段定时限保护产品设有两段定时限电流保护。
电流Ⅰ段电流整定值在电动机启动过程中自动升为2倍，启动结束后，定值恢复为原整定电流值。
