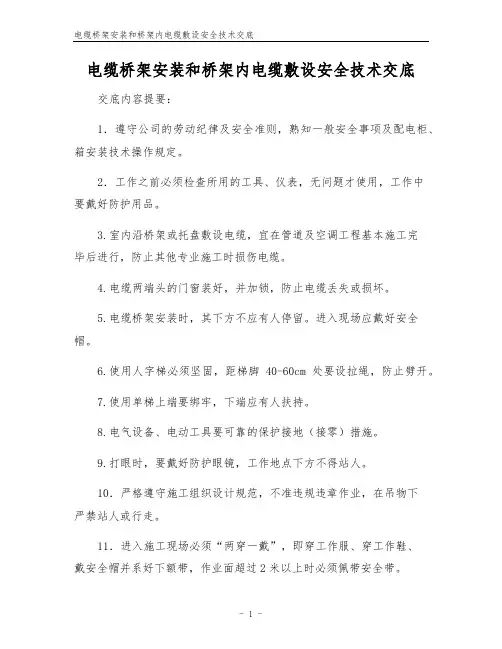

电缆桥架安装和桥架内电缆敷设安全技术交底
交底内容提要：
1．遵守公司的劳动纪律及安全准则，熟知一般安全事项及配电柜、箱安装技术操作规定。
2．工作之前必须检查所用的工具、仪表，无问题才使用，工作中
要戴好防护用品。
3.室内沿桥架或托盘敷设电缆，宜在管道及空调工程基本施工完
毕后进行，防止其他专业施工时损伤电缆。
4.电缆两端头的门窗装好，并加锁，防止电缆丢失或损坏。
5.电缆桥架安装时，其下方不应有人停留。
进入现场应戴好安全帽。
6.使用人字梯必须坚固，距梯脚40-60cm处要设拉绳，防止劈开。
7.使用单梯上端要绑牢，下端应有人扶持。
8.电气设备、电动工具要可靠的保护接地（接零）措施。
9.打眼时，要戴好防护眼镜，工作地点下方不得站人。
10．严格遵守施工组织设计规范，不准违规违章作业，在吊物下
严禁站人或行走。
11．进入施工现场必须“两穿一戴”，即穿工作服、穿工作鞋、
戴安全帽并系好下额带，作业面超过2米以上时必须佩带安全带。
12．按照相关规定做好安全活动记录。

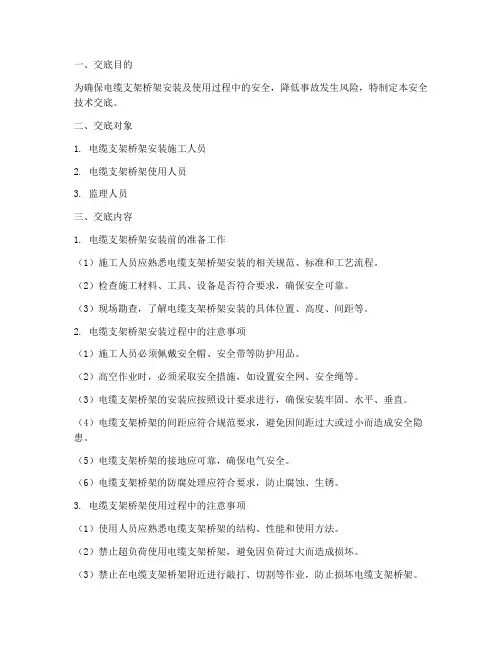

一、交底目的为确保电缆支架桥架安装及使用过程中的安全，降低事故发生风险，特制定本安全技术交底。
二、交底对象1. 电缆支架桥架安装施工人员2. 电缆支架桥架使用人员3. 监理人员三、交底内容1. 电缆支架桥架安装前的准备工作（1）施工人员应熟悉电缆支架桥架安装的相关规范、标准和工艺流程。
（2）检查施工材料、工具、设备是否符合要求，确保安全可靠。
（3）现场勘查，了解电缆支架桥架安装的具体位置、高度、间距等。
2. 电缆支架桥架安装过程中的注意事项（1）施工人员必须佩戴安全帽、安全带等防护用品。
（2）高空作业时，必须采取安全措施，如设置安全网、安全绳等。
（3）电缆支架桥架的安装应按照设计要求进行，确保安装牢固、水平、垂直。
（4）电缆支架桥架的间距应符合规范要求，避免因间距过大或过小而造成安全隐患。
（5）电缆支架桥架的接地应可靠，确保电气安全。
（6）电缆支架桥架的防腐处理应符合要求，防止腐蚀、生锈。
3. 电缆支架桥架使用过程中的注意事项（1）使用人员应熟悉电缆支架桥架的结构、性能和使用方法。
（2）禁止超负荷使用电缆支架桥架，避免因负荷过大而造成损坏。
（3）禁止在电缆支架桥架附近进行敲打、切割等作业，防止损坏电缆支架桥架。
（4）定期检查电缆支架桥架的安装情况，发现问题及时处理。
（5）发现电缆支架桥架存在安全隐患时，应立即停止使用，并及时上报相关部门。
四、安全管理制度1. 施工单位应建立健全电缆支架桥架安装及使用过程中的安全管理制度。
2. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。
3. 施工单位应定期对电缆支架桥架进行检查、维护，确保其安全可靠。
4. 施工单位应设立专职安全管理人员，负责电缆支架桥架安装及使用过程中的安全监督。
五、应急措施1. 发生安全事故时，立即停止作业，组织人员撤离现场。
2. 报告上级领导，启动应急预案。
3. 对事故原因进行调查，采取有效措施防止类似事故再次发生。
4. 对事故责任人和相关人员进行严肃处理。

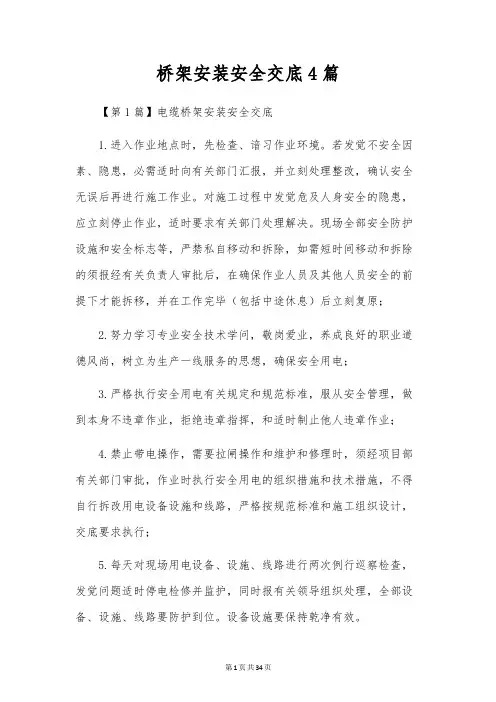

桥架安装安全交底4篇【第1篇】电缆桥架安装安全交底1.进入作业地点时，先检查、谙习作业环境。
若发觉不安全因素、隐患，必需适时向有关部门汇报，并立刻处理整改，确认安全无误后再进行施工作业。
对施工过程中发觉危及人身安全的隐患，应立刻停止作业，适时要求有关部门处理解决。
现场全部安全防护设施和安全标志等，严禁私自移动和拆除，如需短时间移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆移，并在工作完毕（包括中途休息）后立刻复原；2.努力学习专业安全技术学问，敬岗爱业，养成良好的职业道德风尚，树立为生产一线服务的思想，确保安全用电；3.严格执行安全用电有关规定和规范标准，服从安全管理，做到本身不违章作业，拒绝违章指挥，和适时制止他人违章作业；4.禁止带电操作，需要拉闸操作和维护和修理时，须经项目部有关部门审批，作业时执行安全用电的组织措施和技术措施，不得自行拆改用电设备设施和线路，严格按规范标准和施工组织设计，交底要求执行；5.每天对现场用电设备、设施、线路进行两次例行巡察检查，发觉问题适时停电检修并监护，同时报有关领导组织处理，全部设备、设施、线路要防护到位。
设备设施要保持乾净有效。
6.作业人员必需是经过专业安全技术学问培训和考试合格，取得特种工种作业操作证的电工、焊工并持证上岗（在有效期内）；7.作业人员必需经过入场安全教育培训，考核合格后才能上岗作业；8.电工作业时必需一人操作，一人监护，作业人员必需穿绝缘鞋，停电验电后挂停电检修标识牌再作业；9.进入施工现场必需戴好合格的安全帽，系紧下颚带，锁好带扣，高处作业必需系好合格的安全带，系挂坚固，高挂低用；10.进入施工现场禁止吸烟，禁止酒后作业，禁止追赶打闹，禁止窜岗，禁止操作与本身无关的机械临电设备，严格遵守各项安全操作规程和劳动纪律；11.施工现场注意各种不安全信号标志。
12. 电焊机应设在防砸、防雨、防潮的地点。
每台电焊机必需备有电焊机专用漏电保护开关,二次线双线到位，一（二）次线压接坚固并配备合格有效的灭火器。
室内电缆桥架安装⼯程安全技术交底确定电缆桥架位置固定⽀架桥架安装配电箱固定四、操作⼯艺（⼀）确定电缆桥架位置1、电缆桥架应敷设在安全、⼲燥、易操作的电⽓竖井内。
2、按照图纸设计的位置，计算空间尺⼨是否满⾜操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺⼨较⼤、管路较多时,经常出现排列困难,因此必须仔细核对尺⼨,必要时与⼟建配合,进⾏相应的变更。
3、检查竖井内楼板上预留的洞⼝位置是否合适,不合适应及时修整、剔凿,使上下楼层所对应的洞⼝通直不错位,注意不要影响结构。
（⼆）固定⽀架1、固定桥架的⽀架采⽤50×50×5的⾓钢,⾼度为距地⾯1500～2000mm,有两种固定⽅式,⼀种是⽤膨胀螺栓固定,⼀种是采⽤焊接。
2、桥架下部固定采⽤10号槽钢,槽钢距墙边不⼩于50mm,座在楼板的预留洞⼝,与预埋在洞⼞的埋件焊接固定或采⽤膨胀螺栓与楼板固定。
在槽钢上固定两根50×50×5的⾓钢,⽤来直接与桥架连接固定见图5-28。
3、在楼板的下⾯有预埋件来固定防⽕隔板,上托防⽕枕。
4、电⽓竖井内固定桥架的⽀架和槽钢的固定⽅法见图5-29。
电缆⽀架全长均应有良好的接地,即将⽀架与墙上预埋的接地埋件焊成⼀体。
5、电⽓竖井内电缆配线的垂直安装见图5-30。
（三）桥架安装1、桥架与⽀架之间固定采⽤螺栓。
2、桥架与钢管之间连接采⽤专⽤锁母固定,并有跨接地线。
3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采⽤伸缩连接板。
（四）电缆敷设1、在桥架就位后,即可敷设线缆。
按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐.尽量避免交叉。
敷设时要按适当的问距加以固定,并且及时装设标志牌。
电缆终端头,竖井的两端均应装设标志牌。
标志牌上应注明线路编号,⽆编号时,写明电缆型号、规格及起讫地点:字迹应清晰,不易脱落,规格要统⼀,能防腐,挂装应牢固。
电缆在终端头和接头处要留出备⽤长度。

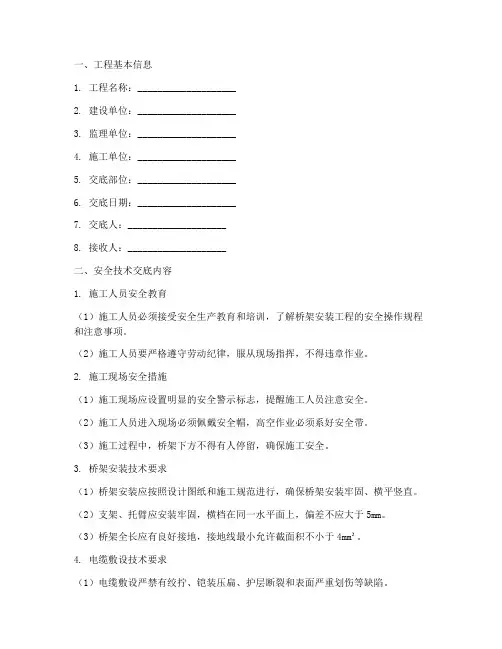

一、工程基本信息1. 工程名称：____________________2. 建设单位：____________________3. 监理单位：____________________4. 施工单位：____________________5. 交底部位：____________________6. 交底日期：____________________7. 交底人：____________________8. 接收人：____________________二、安全技术交底内容1. 施工人员安全教育（1）施工人员必须接受安全生产教育和培训，了解桥架安装工程的安全操作规程和注意事项。
（2）施工人员要严格遵守劳动纪律，服从现场指挥，不得违章作业。
2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工人员进入现场必须佩戴安全帽，高空作业必须系好安全带。
（3）施工过程中，桥架下方不得有人停留，确保施工安全。
3. 桥架安装技术要求（1）桥架安装应按照设计图纸和施工规范进行，确保桥架安装牢固、横平竖直。
（2）支架、托臂应安装牢固，横档在同一水平面上，偏差不应大于5mm。
（3）桥架全长应有良好接地，接地线最小允许截面积不小于4mm²。
4. 电缆敷设技术要求（1）电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
（2）电缆敷设前应进行绝缘电阻测试和耐压实验，确保电缆绝缘性能良好。
（3）电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点。
5. 施工工具与设备安全（1）施工过程中，使用的电气设备、电动工具必须具备可靠的保护接地（接零）措施。
（2）使用人字梯、单梯等高空作业工具时，必须确保其坚固、稳定，并采取必要的安全措施。
（3）打眼、切割等作业时，施工人员必须佩戴防护眼镜，工作地点下方不得站人。
6. 应急措施（1）施工现场应配备必要的应急救援器材，如急救箱、灭火器等。

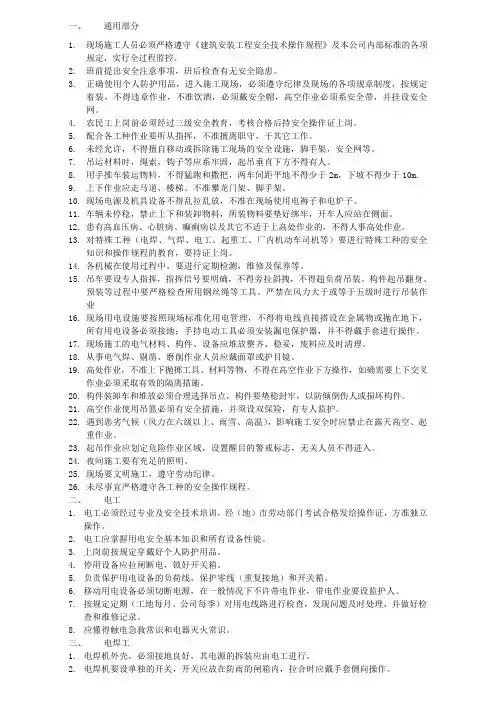

一、通用部分1.现场施工人员必须严格遵守《建筑安装工程安全技术操作规程》及本公司内部标准的各项规定，实行全过程监控。
2.班前提出安全注意事项，班后检查有无安全隐患。
3.正确使用个人防护用品，进入施工现场，必须遵守纪律及现场的各项规章制度，按规定着装，不得违章作业，不准饮酒，必须戴安全帽，高空作业必须系安全带，并挂设安全网。
4.农民工上岗前必须经过三级安全教育，考核合格后持安全操作证上岗。
5.配合各工种作业要听从指挥，不准擅离职守，干其它工作。
6.未经允许，不得擅自移动或拆除施工现场的安全设施，脚手架，安全网等。
7.吊运材料时，绳索，钩子等应系牢固，起吊垂直下方不得有人。
8.用手推车装运物料，不得猛跑和撒把，两车间距平地不得少于2m，下坡不得少于10m.9.上下作业应走马道、楼梯、不准攀龙门架、脚手架。
10.现场电源及机具设备不得乱拉乱放，不准在现场使用电褥子和电炉子。
11.车辆未停稳，禁止上下和装卸物料，所装物料要垫好绑牢，开车人应站在侧面。
12.患有高血压病、心脏病、癫痢病以及其它不适于上高处作业的，不得人事高处作业。
13.对特殊工种（电焊、气焊、电工、起重工、厂内机动车司机等）要进行特殊工种的安全知识和操作规程的教育，要持证上岗。
14.各机械在使用过程中，要进行定期检测，维修及保养等。
15.吊车要设专人指挥，指挥信号要明确，不得旁拉斜拽，不得超负荷吊装。
构件起吊翻身、预装等过程中要严格检查所用钢丝绳等工具。
严禁在风力大于或等于五级时进行吊装作业16.现场用电设施要按照现场标准化用电管理，不得将电线直接搭设在金属物或抛在地下，所有用电设备必须接地；手持电动工具必须安装漏电保护器，并不得戴手套进行操作。
17.现场施工的电气材料、构件、设备应堆放整齐、稳妥，废料应及时清理。
18.从事电气焊、剔凿、磨削作业人员应戴面罩或护目镜。
19.高处作业，不准上下抛掷工具、材料等物，不得在高空作业下方操作，如确需要上下交叉作业必须采取有效的隔离措施。

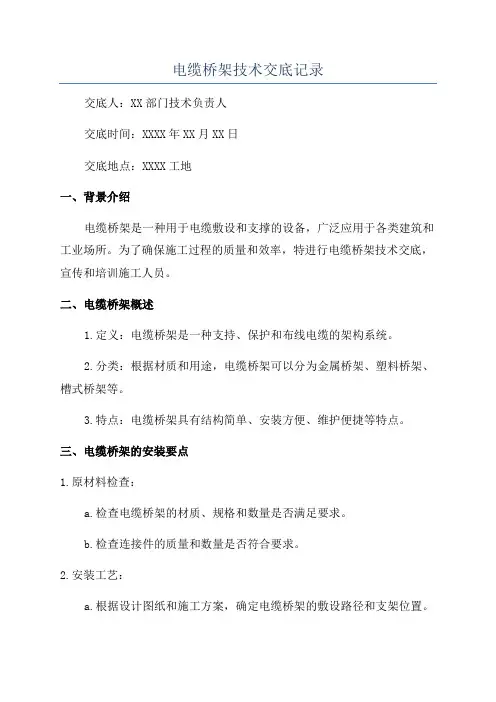

电缆桥架技术交底记录交底人：XX部门技术负责人交底时间：XXXX年XX月XX日交底地点：XXXX工地一、背景介绍电缆桥架是一种用于电缆敷设和支撑的设备，广泛应用于各类建筑和工业场所。
为了确保施工过程的质量和效率，特进行电缆桥架技术交底，宣传和培训施工人员。
二、电缆桥架概述1.定义：电缆桥架是一种支持、保护和布线电缆的架构系统。
2.分类：根据材质和用途，电缆桥架可以分为金属桥架、塑料桥架、槽式桥架等。
3.特点：电缆桥架具有结构简单、安装方便、维护便捷等特点。
三、电缆桥架的安装要点1.原材料检查：a.检查电缆桥架的材质、规格和数量是否满足要求。
b.检查连接件的质量和数量是否符合要求。
2.安装工艺：a.根据设计图纸和施工方案，确定电缆桥架的敷设路径和支架位置。
b.根据实际情况，选用合适的固定方式（如膨胀螺栓、焊接等）固定支架。
c.安装支撑架时注意平整度和水平度的控制，确保安装的稳固性和牢固性。
d.在电缆桥架敷设时，应注意有足够的弧度，避免过大或过小造成电缆受力不均。
e.安装完成后，对电缆桥架进行必要的检查和测试，确保桥架安装质量。
3.安全措施：a.施工人员根据岗位要求，戴好相关的安全防护用品。
b.施工现场应设置明显的安全警示标志，确保通行安全。
c.施工人员要遵守作业规范，严禁进行不安全行为。
四、常见问题及处理方法1.电缆桥架高度不符合要求：处理方法：根据设计要求，对支架进行调整或更换。
2.电缆桥架固定不牢固：处理方法：增加支撑点或增加固定件，确保桥架的稳定性。
3.电缆桥架敷设路径不合理：处理方法：根据实际情况重新定位敷设路径，确保电缆敷设的顺畅性。
4.电缆桥架防腐措施不到位：处理方法：根据环境要求，选用合适的防腐涂料进行涂抹，确保桥架的防腐性能。
五、交底总结通过本次电缆桥架技术交底，我们了解了电缆桥架的分类、特点以及安装要点。
在实际施工过程中，需要严格按照工艺要求进行操作，确保电缆桥架的安装质量。
同时，合理的解决常见问题，也能提高施工效率和工程质量。
电缆桥架安装技术交底交底内容注:防火隔板采用矿棉半硬板、Ef～85型耐火隔板。
注:1.施工前将要封堵部位清理千净。
2.防火枕应按次序依次摆放整洁,防火枕与电缆之间空隙≤1cm2。
3.穿墙洞防火枕摆放厚度≥24cm。
4.吊杆长度L由工程设计决定。
5.防火枕规格为三种:Ⅰ型一320×120×25.Ⅱ型一160×120×25.Ⅲ型一160×75×25。
（六）金属桥架旳接地保护1、桥架全长应为良好旳电气通路。
镀锌制品旳桥架搭接处用螺母、平垫、弹簧垫紧固后可不交底内容做跨接地线。
如设计另有规定旳按设计施工。
2、桥架做跨接地线时必须保证跨接线平整且呈U形布置3. 非镀锌电缆桥架间连接板旳两端跨接铜芯接地线, 接地线最小容许截面积不不不小于4mm²；4. 桥架在建筑变形缝处要做跨接地线,跨接地线要留有余量,跨接地线截面按下表选择。
桥架内最大电缆旳相导线截面积S（mm2）保护地线最小截面积Sp（mm2）S≤16 Sp=S16＜S≤35 Sp=1635＜S≤400 Sp=S/2五、成品保护1、室内沿桥架或托盘敷设电缆,宜在管道及空调工程基本施工完毕后进行,防止其他专业施工时损伤电缆。
2、电缆两端头处旳门窗装好,并加锁,防止电缆丢失或损毁。
3、不容许将穿过墙壁旳桥架与墙上旳孔洞一起抹死。
六、桥架盖板应齐全, 不得遗漏, 并防止损坏和污染线槽。
七、使用高凳时, 注意不要碰坏建筑物旳墙面及门窗等。
八、应注意旳质量问题1、沿桥架敷设电缆时,应防止电缆排列混乱,不整洁,交叉严重。
在电缆敷设前须将电缆事先排列好,画出排列图表,按图表进行施工。
电缆敷设时,应敷设一根整顿一根、卡固一根。
2、电缆弯曲半径不符合规定。
在电缆桥架施工时,应事先考虑好电缆途径,满足桥架上敷设旳最大截面电缆旳弯曲半径旳规定,并考虑好电缆旳排列位置。
九、安全注意事项1、电缆桥架安装时,其下方不应有人停留。
电缆桥架安装技术交底一、前言本文将介绍电缆桥架的安装技术交底。
电缆桥架是电器设备中必不可少的一种，它的作用是在控制室和设备机柜之间架设电缆。
通过电缆桥架固定电缆，既可以减少电缆在运输、安装和使用过程中受到的损坏，又能保证布线清晰整洁、接触良好、易于排查故障。
为了使安装过程顺利、安全，我们在此进行电缆桥架的技术交底。
二、准备工作在进行电缆桥架安装前，需要做好一些准备工作，详细如下：1.确定电缆桥架的安装位置和方式，根据控制室/机柜间的距离和布线方向选择合适的方式和位置。
同时，还需考虑电缆桥架的载荷和布线量。
2.确定安装雷达装置的方式和位置，安装位置应考虑雷达满足需求的工作范围和安全距离。
3.确定线夹的数量和类型，以及板厚和尺寸。
线夹数量和类型需要根据布线数量以及电缆的直径和类型确定。
板厚和尺寸需要根据电缆桥架的载荷确定。
4.准备安装所需工具和材料，主要包括螺丝刀、电钻、螺丝、膨胀管，以及各种规格的线夹、挂板等。
三、安装流程1.按照预先确定的安装位置用专门的工具将桥架挂至控制室/机柜墙面。
2.根据需要和实际情况进行固定桥架的线夹的数量，线夹的安装需要均匀分布，且距离不宜过远，否则容易出现线夹承载力不均衡的情况。
同时，在线夹的选择和安装时，要确保夹紧力度合适，夹钩位置高低一致、对称，夹紧力对电缆的外皮损伤应小。
3.安装桥架下的支撑挂板，挂板的数量和安装位置也需要根据实际情况来确定。
4.安装电缆：首先，将电缆从桥架上方引下，然后根据需要进一步剪裁电缆，使其能合适布线，之后，将电缆通过线夹固定在桥架上。
5.最后，用膨胀管将桥架和墙面之间的缝隙填充，确保桥架稳固无移动。
四、注意事项在电缆桥架安装过程中，需要注意以下事项：1.安装前一定要确定各项参数和数据的准确性，严格按照设计方案进行操作，确保方案的可行性和合理性。
2.在安装线夹的过程中，需要严格按照规格和尺寸选择线夹，并保证每个位置的线夹夹钩位置和夹紧力度均匀。
桥架安装安全交底为了确保桥架的安装过程安全可靠，避免发生任何安全事故，以下是桥架安装安全交底。
一、安全意识培养1. 人员必须具备高度的安全意识，严禁酒后上岗、疲劳作业和无证操作等违规行为。
2. 熟悉桥架安装的工作程序和标准，了解桥架的特点和用途，明确各项工作的操作要求。
二、施工前准备1. 在施工现场设立明显的安全警示标志，设置隔离区域，确保施工场地的安全。
2. 检查桥架和相关材料的质量，确保其符合设计要求，无明显缺陷和损伤。
3. 检查工具和设备的完好性，确保其正常工作。
如发现有问题的设备及时上报并更换。
三、高处作业安全1. 桥架的安装会涉及到高处作业，操作人员必须佩戴安全帽、安全带等个人防护装备，并确保其正常使用。
2. 高处作业必须有专人负责监督，门框、跳板等工作平台的搭设必须牢固，不能有晃动和松动现象。
3. 高处作业时要注意人员的站位和行走姿势，禁止高空抛物和乱扔工具等行为。
四、电气安全1. 在进行桥架安装过程中，要防止和避免电线电缆的破坏，确保电气设备的正常运行。
2. 施工现场要严格按照电气安全规范进行操作，禁止私拉乱接电线，确保施工过程中没有电击和火灾风险。
五、防火安全1. 施工现场必须做好火源和明火的管理，严禁在施工过程中吸烟和明火操作。
2. 检查施工现场的消防设施是否齐全，消防通道是否畅通，确保在发生火灾时能够及时疏散和灭火。
3. 在施工现场设置灭火器材，提醒操作人员熟悉使用方法，并定期进行检查和维护。
六、交通安全1. 施工现场要设置临时交通标志和警示标志，确保施工区域的通行安全。
2. 若需要打开公路，必须与交通管理部门进行协调，并按照规定的时间和交通标准进行施工，确保交通流畅和安全。
3. 输送材料和设备时要避开行人和车辆，确保材料和设备运输过程的安全。
七、施工质量1. 桥架的安装必须按照设计图纸和相关规范进行，严禁变更和采用不合格的方式进行安装。
2. 施工过程中要认真检查和测量，确保桥架的安装位置和精度满足要求。
一、工程名称：[填写工程名称]二、建设单位：[填写建设单位名称]三、监理单位：[填写监理单位名称]四、施工单位：[填写施工单位名称]五、交底部位：[填写具体交底部位]六、交底日期：[填写具体日期]七、交底人：[填写交底人姓名及职务]八、接收人：[填写接收人姓名及职务]九、交底内容：1. 安全教育培训- 所有参与桥架敷设光缆的施工人员必须接受安全教育培训，了解并掌握相关安全知识和操作技能。
- 施工前应对施工人员进行安全交底，明确施工过程中的安全注意事项。
2. 安全防护措施- 施工现场必须设置安全警示标志，确保施工区域安全。
- 高处作业时，必须佩戴安全帽、安全带，并做好防坠落措施。
- 使用电焊、气割等作业时，必须遵守操作规程，做好防火、防爆措施。
3. 桥架敷设安全要求- 桥架敷设前，应检查桥架材质、尺寸是否符合设计要求，确保桥架强度和稳定性。
- 桥架安装应按照设计图纸进行，确保桥架水平、垂直度符合要求。
- 桥架安装过程中，不得损坏电缆保护层，防止电缆受外界因素影响。
4. 光缆敷设安全要求- 光缆敷设前，应检查光缆型号、规格是否符合设计要求，确保光缆性能。
- 光缆敷设过程中，应避免光缆受到拉力、挤压、扭曲等损伤。
- 光缆连接时，应确保连接牢固、接触良好，防止信号衰减和中断。
5. 施工工具及材料安全- 使用工具前，应检查工具是否完好，确保使用安全。
- 施工材料应存放整齐，不得堆放过高，防止滑落伤人。
6. 施工环境安全- 施工现场应保持整洁，及时清理施工垃圾，防止绊倒事故。
- 施工现场应保持通风良好，防止有害气体积聚。
7. 应急预案- 制定应急预案，明确事故发生时的应急措施和救援流程。
- 施工人员应熟悉应急预案，确保在紧急情况下能够迅速采取有效措施。
8. 现场巡查与监督- 监理单位应定期对施工现场进行巡查，确保施工安全。
- 施工单位应加强现场安全管理，发现问题及时整改。
九、交底人签字：[填写交底人签字]十、接收人签字：[填写接收人签字]以上内容为桥架敷设光缆安全技术交底模板，具体施工过程中应根据实际情况进行调整。
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏,其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏,其他技术交底可不填写.
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写.
1、本表由施工单位填写，交底单位与接受交底单位各保存一份.
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏，其他技术交底可不填写。
---工程名称： ______________建设单位： ______________监理单位： ______________施工单位： ______________交底部位： ______________交底日期： ______________交底人签字： ______________接收人签字： ______________---一、技术交底1. 施工准备- 施工人员必须熟悉电缆桥架的施工图纸及现场实际情况，了解电缆桥架的规格、型号、安装位置和敷设路径。
- 施工前应对施工人员进行安全教育和技能培训，确保每位施工人员了解电缆桥架施工的安全注意事项。
2. 材料与设备- 所有电缆桥架材料及设备必须符合国家标准和设计要求，并经检验合格后方可使用。
- 所有施工工具应保持完好，并定期检查维护。
3. 安装要求- 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，全长不少于2处与接地干线相连接。
- 非镀锌电缆桥架间连接的两端应接铜芯接地线，接地线最小允许截面积不小于4mm²。
- 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
- 电缆桥架水平安装的支架间距为15至3m；垂直安装的支架间距不大于2m。
- 敷设在竖井内和安装不同防火区的桥架，按设计要求位置，有防火隔墙措施。
- 支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
4. 电缆敷设- 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
- 大于45度倾斜敷设的电缆每隔2m处设固定点。
- 电缆出入电缆沟、竖井、建筑物等处应做密封处理。
- 电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点，敷设于垂直方向时，每层楼板处也应设置固定点。
---二、安全交底1. 安全意识- 施工人员必须树立“安全第一”的思想，严格遵守国家安全生产法律法规和施工现场各项安全操作规程。
电缆桥架安装安全交底1. 引言本文档旨在对电缆桥架的安装过程进行详细说明，并提供相关安全交底事项。
电缆桥架是一种用于承载和保护电缆的设备，在建筑物、工厂和其他场所的电气系统中广泛使用。
正确的安装电缆桥架对于电缆的正常运行和人员安全至关重要。
因此，在进行电缆桥架的安装工作之前，必须进行必要的安全交底。
2. 安全要求在进行电缆桥架的安装工作之前，必须确保遵守以下安全要求：•所有操作人员必须具备相关的安全培训和资质。
•工作场所必须保持整洁且没有杂物。
•使用合适的个人防护装备，如安全帽、安全鞋、耳塞和手套。
•在进行高处作业时，必须使用安全绳索和安全带。
•在操作过程中，必须遵守相关的电气安全规范。
•充分了解电缆桥架的安装要求和规范。
3. 安装步骤3.1 准备工作在进行电缆桥架的安装之前，必须进行充分的准备工作，包括：1.检查施工图纸和相关设计要求，确保了解安装的具体要求。
2.确定安装位置，并清理工作区域，确保没有任何障碍物。
3.准备好所需的工具和材料，如锤子、螺丝刀、螺栓、螺母、梯子等。
4.确定电缆桥架的长度和类型，并对其进行检查，确保完好无损。
3.2 安装电缆桥架按照以下步骤进行电缆桥架的安装：1.在准备好的工作区域上安装支架，确保支架牢固稳定。
2.根据设计要求，将电缆桥架的横梁和立柱连接起来，使用螺栓和螺母进行固定。
3.在安装过程中，要保持电缆桥架的水平和垂直度，通过水平仪和垂直仪进行测量。
4.在连接横梁和立柱的接头处，使用弯钩夹固定，确保连接牢固可靠。
5.根据需要，对电缆桥架进行切割和修整，确保其符合实际安装要求。
6.在安装结束后，对整个电缆桥架进行检查，确保其稳定性和完整性。
3.3 安全交底事项在安装电缆桥架的过程中，必须进行安全交底，并注意以下事项：1.电缆桥架的安装必须由经过培训和持有相关证书的人员进行。
2.在操作过程中，要注意工作区域的安全，确保没有其他人员靠近施工区域。
3.在高处作业时，必须使用安全绳索和安全带，并确保固定可靠。
