桥架、梯架安装;技术交底

桥架安装技术交底记录会议主题：桥架安装技术交底会议时间：2024年5月10日会议地点：公司会议室会议内容：1.会议开始会议主持人向与会人员介绍会议目的和议程。

并强调本次会议的重要性，希望大家能够认真参与并互相交流意见和经验。

2.桥架基本知识介绍会议主持人对桥架的基本知识进行了简要介绍，包括桥架的定义、分类、材料和常见用途等。

3.桥架安装前准备工作3.1建筑结构检查会议主持人强调在安装桥架之前，必须对建筑结构进行全面检查，确保能够承受桥架的重量和跨度。

3.2材料准备针对本次安装需要使用的材料，会议主持人逐一介绍了每种材料的特点及其在安装过程中的使用方式，并提醒大家在使用前进行检查，确保材料的质量和完整性。

3.3安装工具准备会议主持人提到了安装桥架所需要使用的各种工具，如梯子、螺丝刀、扳手等，强调了正确使用工具的重要性，并建议大家在使用工具前进行检查和维护。

4.桥架安装步骤4.1桥架悬挂装置的安装会议主持人详细介绍了桥架悬挂装置的安装步骤，包括确定悬挂点、安装悬挂装置等。

并提醒大家在安装过程中注意安全，避免发生意外。

4.2桥架段之间的连接会议主持人解释了桥架段之间的连接方式，并指导大家如何正确连接和固定桥架段，确保其稳定性和牢固性。

4.3安装支架和固定装置会议主持人详细介绍了安装桥架支架和固定装置的步骤和方法，并强调了支架和固定装置的重要性，必须按照要求进行安装，以确保桥架的稳定性。

4.4桥架的垂直和水平调整会议主持人指导大家如何进行桥架的垂直和水平调整，以确保桥架的安装位置和水平度符合要求。

5.安全注意事项会议主持人强调了在桥架安装过程中需要注意的安全事项，包括佩戴安全帽、使用防护设备、避免高处坠落等，并建议大家遵守相关安全规范和操作规程。

6.问题答疑和总结会议主持人开放了问题答疑环节，与会人员针对桥架安装过程中遇到的问题进行了讨论和交流，并得到了解决方案。

最后，会议主持人总结了本次交底内容和要点，并希望与会人员能够将所学知识应用到实际工作中。

桥架安装施工技术交底1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立"质量第一”思想，重视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。

2、施工前班组必须先熟悉设计图纸及施工员画的桥架敷设透视详图上的桥架走向及所选用配件、支架的规格、型号,并仔细核对送至现场的实物材料,是否有误,确定后方能施工。

3、根据施工图确定的桥架敷设位置,先在墙面上弹出垂直桥架的敷设直线,再弹出水平桥架的敷设横线。

4、弹线完成后,进入支架安装工序。

根据规范规定：每节桥架的固定点不应少于两个及在转角、分支处和端部均应有固定点的要求,合理均匀分配桥架支架（固定点）的设置位置。

5、在安装桥架各类支架（固定点）的施工中,必须牢记：多孔砖墙上严禁使用膨胀螺栓固定铁件。

6、桥架敷设应平整、无扭曲变形,内壁应光滑、无毛刺。

7、桥架连接处的接口应平直、严密,盖板应齐全、平整、无翘角。

8、固定及连接桥架的螺栓应紧固；桥架连接片及螺栓的螺母应设在桥架的外侧。

9、桥架的出线口应位置正确、光滑、无毛刺。

10、桥架的敷设应平直整齐,水平或垂直允许偏差为长度的2%。

,且全长允许偏差为20mm；安装后的桥架盖板应便于开启。

11、金属桥架敷设安装后,必须牢固地连接成为一整体,并与接地主干线可靠连接。

镀锌桥架可不做跨接接地线,但防松装置应设在明显部位,且在每个连接部位的两端不少于两处。

12、桥架敷设完毕后,班组必须进行自检,填写班组自检单,并报施工员进行复核。

接受交底人签字:交底人签字:年月日年月日。

表C2-2技术、安全交底记录施工单位：XXXX集团有限公司 2014年12月2日编号：工程名称XXXXXXXXXXXXXX工程交底部位桥架安装共 7 页第 1 页交底内容：（桥架安装）一、依据标准1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑电气工程施工质量验收规范》GB50303-20023、施工方案和XXX版施工图纸中有关电气桥架部分4、建筑工程施工工艺标准汇编（第五册）二、要求1、用于固定桥架的螺栓必须适配，连接紧固，防松零件齐全；2、桥架拼装要求横平竖直、无变形、外表的镀层无损伤脱落，桥架与桥架连接的固定压板使用配套螺栓固定，连接螺栓的螺母应放置在外侧，螺栓连接必须紧固不得漏装、反装。

桥架连接平滑、无起拱、塌腰的现象；3、桥架连接处的跨接线不可遗漏，并有一定的松弛，保证其具有伸缩性；4、金属电缆桥架及其支架必须接地可靠，且必须符合下列规定：1)金属电缆桥架及其支架全长2处与接地干线相连接；2)防火桥架间连接板的两端跨接铜芯接地线，接地线截面积为4mm2铜芯编织软铜线；三、施工准备1、技术准备：①审核桥架路线是否正确，有无和其他专业矛盾和相碰之处。

②结合建筑施工图，核实电气桥架布置的合理性。

2、材料准备：①各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等；②桥架附件的连接、紧固螺栓及4²铜编织线。

3、主要机具：红外放线仪、电钻、电锤、盒尺、电焊机（焊把线、地线、焊机开关箱）、焊帽、绝缘鞋、焊工手套、记号笔、工程线、手锤、药皮锤、切割机、磨光机、活搬手、接地电阻测试仪。

4、作业条件：1、桥架安装沿线模板等设施的拆除完毕，场地清理干净，道路畅通；2、室内电缆桥架的安装在综合管线排布完毕后进行。

技术负责人：交底人：接交人：技术、安全交底记录施工单位：XXXX集团有限公司 2014年12月2日编号：工程名称XXXXXXXXXXXXXX工程交底部位桥架安装共7 页第 2 页交底内容：四、操作工艺弹线定位→安装膨胀螺栓→支、吊架安装→桥架安装1、弹线定位（1）根据图纸确定始端到终端，找好水平或垂直线，用粉线袋沿顶棚和地面，在线路的中心线进行弹线。

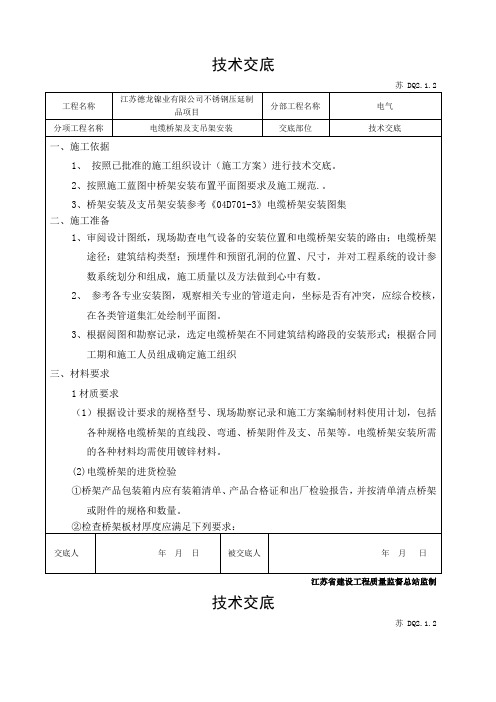

电缆桥架安装工程技术交底
一、准备工作
1、本工程桥架支架均为厂家配带，应根据现场实际情况核对清点，若实在无法安装，可争求甲方同意后进行加工。

2、桥架到现场后，应分类堆放。

3、熟悉图纸，核对桥架安装设计高度与土建的门窗及管道是否碰撞，以确定是否对桥架标高进行改动。

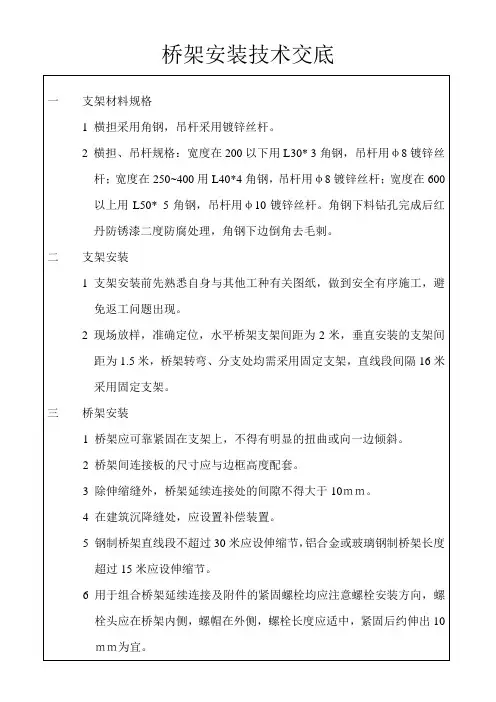

二、施工阶段
1、按照桥架安装调试在两段各固定一个支架，在两支架间接上线绳，再安装中间的支架，以确保支架在一条直线上。

2、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

3、当无设计要求时，电缆桥架水平安装的支架间距为1.5～3m，垂直安装的支架间距不大于2m。

4、桥架可在地面组装2～3节后再上支架安装，以减少空中作业量。

用线绳检查桥架通长的直平度。

5、桥架与支架间螺栓、桥架连接螺栓固定紧固无遗漏，螺母位于桥架外侧。

桥架跨越建筑物变形缝处应断开100mm。

6、电缆桥架转弯处的弯曲半径，不小于桥架内电缆的最小允许弯曲半径。

聚氯乙烯绝缘电缆最小允许弯曲半径10D。

交联聚氯乙烯绝缘电缆最小弯曲半径15D，无铅包钢铠护套的橡皮绝缘电缆，最小允许弯曲半径10D，各芯控制电缆10D。

7、金属电缆桥架及其支架通长焊接接地扁钢，不少于2处与接地干线相连接。

8、电缆桥架从室外进入室内，应有防止雨水进入室内的措施。

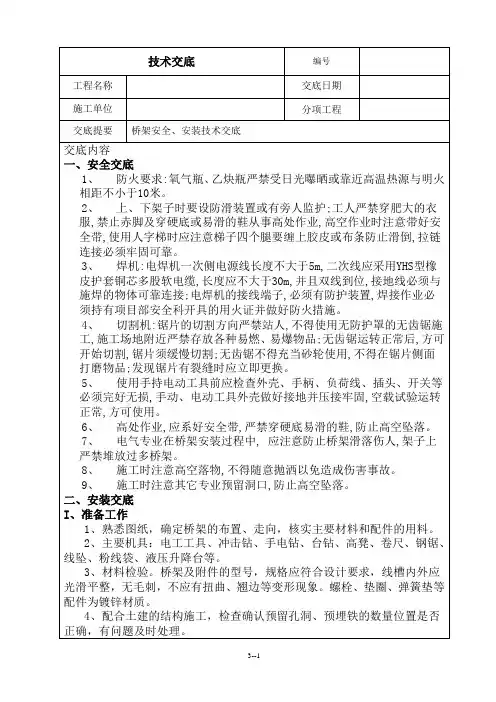

三、安全事项
1、搬运桥架时应戴手套，且不少于2人。

2、桥架堆放时应平放，且勿竖立。

工 程 名 称 西宁站及西宁西过渡工程 交底日期施工单位 中铁建工集团有限公司 分项工程名称 电气工程 交底提要桥架安装技术交底交底部位—5米层C1区交底内容：桥架安装审核人 交底人 接受交底人本表由施工单位填写。

桥架非直线段支、吊架位置图 （a ）弯通；（b ）三通；(c) 四通桥架使用通丝吊杆及固定角钢做支吊架如下图所示：吊杆角钢横担无孔托盘桥架内膨胀螺栓电缆桥架沿墙垂直安装，可使用门型角钢支架固定托盘或梯架，门型角钢支架一种用整根角钢割角煨制焊接制作，如图所示。

工程名称西宁站及西宁西过渡工程交底日期施工单位中铁建工集团有限公司分项工程名称电气工程交底提要桥架安装技术交底交底部位—5米层C1区交底内容：桥架安装角钢焊接支架制作图b—梯架或托盘宽度；f—两梯架或托盘中间距离（100mm）所有丝杆与顶板采用内膨胀固定时外加平垫片和螺母锁紧，丝杆与角铁上下用螺母加弹平垫固定，下端外露螺母丝扣0.5-1cm；内膨胀胀珠必须敲顶到位，丝杆进内胀必须用管钳拧到位且用平垫片和螺母锁紧。

5.桥架安装及接地（1）电缆桥架多层敷设时其层间距离一般为：桥架上部距顶板或其它障碍物不应小于0.3m。

电力电缆桥架间不应小于0.3m。

控制电缆桥架间不应小于0.2m。

弱电电缆桥架与电力电缆桥架间不应小于0.5m，如有屏蔽盖板可减至0.3m。

（2）下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外，均不应敷设在同一层桥架上。

1KV以上和1KV以下的电缆(不同电压等级)强电、弱电、控制电缆审核人交底人接受交底人本表由施工单位填写。

工程名称西宁站及西宁西过渡工程交底日期施工单位中铁建工集团有限公司分项工程名称电气工程交底提要桥架安装技术交底交底部位—5米层C1区交底内容：桥架安装铝合金或玻璃钢制电缆桥架超过15m时，应有伸缩缝，其连接宜采用伸缩连接板。

电缆桥架跨越建筑物伸缩缝处，应设置伸缩缝或伸缩板。

桥架全长应为良好的电气通路。

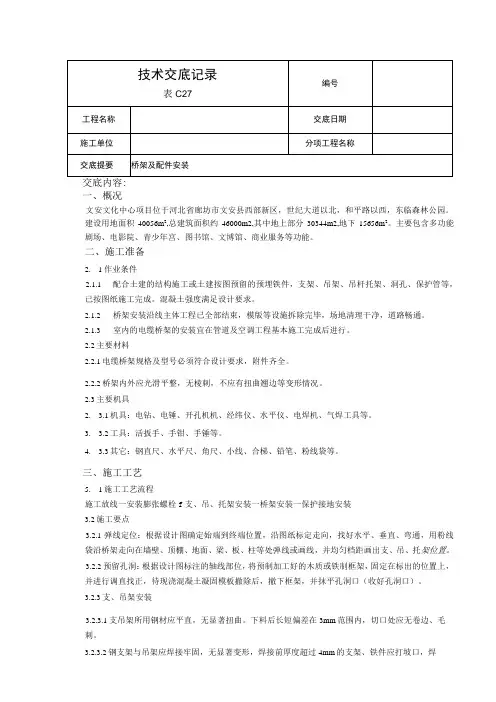

一、概况文安文化中心项目位于河北省廊坊市文安县西部新区，世纪大道以北，和平路以西，东临森林公园。

建设用地面积40056m2,总建筑面积约46000m2,其中地上部分30344m2,地下15656m2。

主要包含多功能剧场、电影院、青少年宫、图书馆、文博馆、商业服务等功能。

二、施工准备2.1作业条件2.1.1配合土建的结构施工或土建按图预留的预埋铁件，支架、吊架、吊杆托架、洞孔、保护管等，已按图纸施工完成。

混凝土强度满足设计要求。

2.1.2桥架安装沿线主体工程已全部结束，模版等设施拆除完毕，场地清理干净，道路畅通。

2.1.3室内的电缆桥架的安装宜在管道及空调工程基本施工完成后进行。

2.2主要材料2.2.1电缆桥架规格及型号必须符合设计要求，附件齐全。

2.2.2桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形情况。

2.3主要机具2. 3.1机具：电钻、电锤、开孔机机、经纬仪、水平仪、电焊机、气焊工具等。

3. 3.2工具：活扳手、手钳、手锤等。

4. 3.3其它：钢直尺、水平尺、角尺、小线、合梯、铅笔、粉线袋等。

三、施工工艺5.1施工工艺流程施工放线一安装膨张螺栓f支、吊、托架安装一桥架安装一保护接地安装3.2施工要点3.2.1弹线定位：根据设计图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。

3.2.2预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口（收好孔洞口）。

3.2.3支、吊架安装3.2.3.1支吊架所用钢材应平直，无显著扭曲。

下料后长短偏差在3mm范围内，切口处应无卷边、毛刺。

3.2.3.2钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。

梯式桥架安装工艺技术交底梯式桥架是一种用于承载电缆线路、信息线路等的设备，具有架空于建筑物内部的特点，常用于大型工业厂房、商场、机房等场所。

梯式桥架的安装工艺技术交底是指在进行项目施工前，立项单位或施工单位要将安装工艺技术进行交底，明确施工过程中的注意事项、施工流程、质量要求等内容，以确保施工质量和安全。

下面将就梯式桥架安装工艺技术交底的内容进行详细说明。

一、施工前的准备工作1.对工程设计文件进行仔细研究，了解梯式桥架的位置、材质、规格、数量等要求。

2.准备施工所需的材料和工具，并对其进行质量和数量的核对。

3.安排施工人员，并进行必要的技术交底和安全培训。

二、施工流程1.查验施工现场的安全情况，确保施工场地环境安全。

2.按照设计要求进行梯式桥架的布置，定位各个支撑点和固定点。

3.根据梯式桥架的材质和规格，选择合适的连接件，进行拼装。

4.根据需要，进行对梯式桥架的切割、弯曲、修整等加工工艺。

5.梯式桥架安装完成后，进行焊接、固定等工艺处理，确保连接稳固。

三、质量要求1.梯式桥架的材料应符合设计要求，具备一定的抗变形能力和耐腐蚀性。

2.桥架的连接件应采用优质材料制造，连接稳固可靠，不得出现松动、脱落等现象。

3.梯式桥架的位置、布局应符合设计要求，不得影响到电缆线路或信息线路的正常使用。

4.梯式桥架的表面应平整、光滑，不得有明显的凹凸、裂缝等缺陷。

四、安全注意事项1.施工人员必须戴好安全帽、防护鞋等个人防护用品，并具备高空作业经验。

2.在梯式桥架安装过程中，应注意电缆线路或信息线路的保护，避免损坏。

3.严禁梯式桥架超负荷使用，必要时应加装支撑杆或增加固定件，以确保安全可靠。

4.施工现场要保持整洁，杂物、砂浆等不得堆放在梯式桥架上，以免影响安全。

以上是梯式桥架安装工艺技术交底的主要内容，通过科学的施工流程、质量要求和安全注意事项，可以确保梯式桥架的安装质量和施工安全。

同时，施工单位还应按照实际情况进行细化和补充，以满足具体项目的需求。

技术交底记录表C2-1编号工程名称 吉安恒大帝景首期工程 交底日期 2014-11-1 施工单位 中铁建设集团有限公司分项工程名称桥架安装交底提要2#、3#、10#楼桥架安装交底交底内容： 1、主要机具水平仪、电锤、电钻、活搬手、卷尺、绝缘电阻测试仪 2.施工工艺 2.1、施工程序2.2、桥架选择，桥架的外观检查本工程中所使用的桥架为防火梯式桥架、防火槽式桥架。

桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

桥架板材厚度应满足下表。

桥架允许最小板材厚度梯架宽度B(mm) 允许最小厚度(mm)150≤B<400 1.5 400≤B<8002.0桥架焊缝表面均匀、平整、光滑，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。

电缆桥架加工成形后，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷。

桥架螺栓孔径，在螺杆直径不大于M16时，可比螺杆直径大2mm 。

螺栓连接孔的孔距允许偏差：同一组内相邻两孔间距±0.7mm 。

同一组内任意两孔间距±1mm 。

2.3、桥架的保管电缆桥架暂时不能安装时，其贮存场所宜干燥、有遮盖、有良好的通风环境，应避免酸、 碱、盐等腐蚀性物质的侵蚀。

在保存场所一定要分类码放，不得摔打，层间应用适当软垫物隔开，避免高压，以防变形和防腐层损坏，影响施工和桥架质量。

在有腐蚀的环境，还应有防腐蚀的措施，一经发现有变形和防腐层损坏，应及时处理后再存放。

2.4、桥架吊架安装采用通丝螺杆双杆式吊架安装方式。

审核人 交底人 接受交底人1. 本表由施工单位填写，交底单位与接受交底单位各存一份。

2. 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

桥架选型型择外观检查查查支、吊架安装桥架组装技术交底记录编号表C2-1工程名称吉安恒大帝景首期工程交底日期2014-11-1施工单位中铁建设集团有限公司分项工程名称桥架安装交底提要2#、3#、10#楼桥架安装交底交底内容：水平桥架支架采用镀锌通丝螺杆作吊杆，镀锌角钢作横担，支架间距按2m设置，在桥架的转角处要设置支架,支架采用膨胀螺栓在楼板下固定。

技术（质量）交底记录哈建技08工程名称xxx小区xxxx栋住宅楼交底项目桥架、梯架安装；电缆敷设工程编号交底日期xxx年xxx月xxx日规范规定1．金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：(1)金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接；(2)非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm。

(3)镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

2．电缆敷设严禁有绞拧、销装压扁、护层断裂和表面严重划伤等缺陷。

3．电缆桥架安装应符合下列规定：(1)直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；(2)电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表；电缆最小允许弯曲半径序号电缆种类最小允许弯曲半径1 无铅包钢铠护套的橡皮绝缘电力电缆10D2 有钢铠护套的橡皮绝缘电力电缆20D3 聚氯乙烯绝缘电力电缆10D4 交联聚氯乙烯绝缘电力电缆15D5 多芯控制电缆10D注：D为电缆外径(3)当设计无要求时，电缆桥架水平安装的支架间距为1.5—3m；垂直安装的支架间距不大于2m；(4)桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；(5)电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合下表的规定：与管道的最小净距(m)管道类别平行净距交叉净距一般工艺管道0.40.3易燃易爆气体管道0.50.5热力管道有保温层0.50.3无保温层 1.00.5(6)敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；(7)支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接坚固，防松零件齐全。

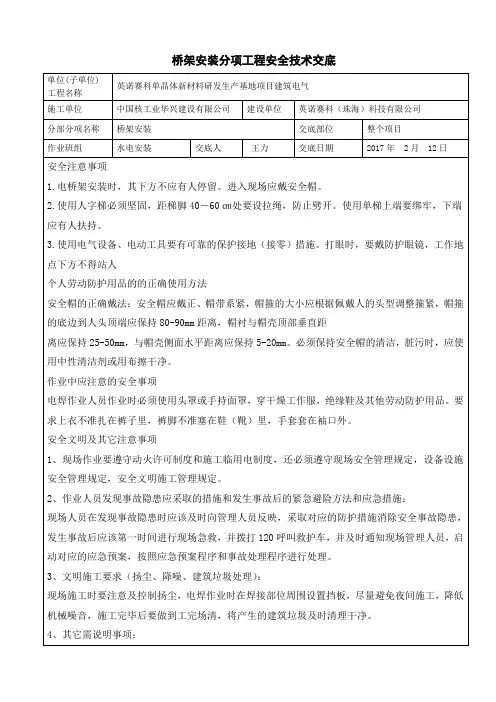

安全技术交底表(CSCECIE-SP-B0412)图4安全绳绳头设置图5安全绳固定支架示意（3）安全带的使用：由于我们的移动平台全部在2m以上，所以作业时必须系好安全带，安全带必须选用五点式的安全带，根据个人身材调节安全带至合适松紧度，不应过松也不能过紧，在移动平台作业时必须把五点式安全带的两个挂钩全部挂在设置的安全绳上。

图7 五点式安全带（四）针对临时用电：（1）现场用电设备必须配备合格的开关箱，保证一机一箱一闸一漏保，严禁用电设备直接接至现场二级配电箱；（2）所用开关箱配置齐全，所选漏保动作值不大于30ma，动作时间不超过，使用前漏保试跳可靠，接地跨接线跨接可靠，现场使用专用插头接线，严禁不用插头直接将线头插入插座孔使用，现场所用电缆必须保证PE线单独设置，即单相设备使用3芯电缆，三相设备使用5芯电缆；（3）现场电缆应完好无损，有破皮现象的电缆禁止使用；（4）现场作业时，电缆线和开关箱均应架空，不允许直接拖地，电缆架空可以考虑用绝缘S钩或绝缘支架架空。

图8 电缆架空急救措施：施工过程中如有突发事故发生，应第一时间与项目部取得联系，项目部已配有急救箱尽快进行处理，伤情严重的应由项目部安排及时送往指定医院予以救治。

1、如发现有人触电时应立即:（1）切断电源，如拉下闸刀、保险丝等；（2）使用木棍挑开电源；（3）站在干木板或者木凳上，拉开触电者的干衣服，使其脱离电源，万一触电者因抽筋而紧握电线，可用干燥的木棍，胶把钳子等工具切断电源。

（4）情况严重的送医院就诊。

交底人签名李金河职务电气工程交底时间注：1、项目对操作人员进行安全技术交底时填写此表；2、签名处不够时，应将签到表附后。

受教育人员会签单。
