小型LED宣传车技术参数

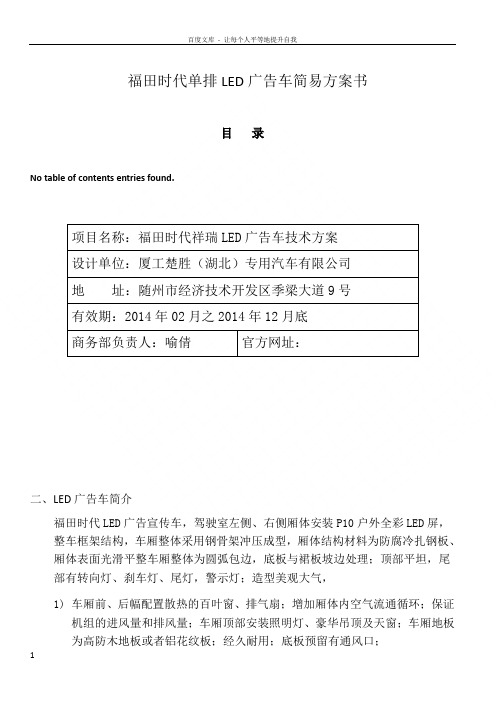

福田时代单排LED广告车简易方案书目录No table of contents entries found.项目名称：福田时代祥瑞LED广告车技术方案设计单位：厦工楚胜（湖北）专用汽车有限公司地址：随州市经济技术开发区季梁大道9号有效期：2014年02月之2014年12月底商务部负责人：喻倩官方网址：二、LED广告车简介福田时代LED广告宣传车，驾驶室左侧、右侧厢体安装P10户外全彩LED屏，整车框架结构，车厢整体采用钢骨架冲压成型，厢体结构材料为防腐冷扎钢板、厢体表面光滑平整车厢整体为圆弧包边，底板与裙板坡边处理；顶部平坦，尾部有转向灯、刹车灯、尾灯，警示灯；造型美观大气，1)车厢前、后幅配置散热的百叶窗、排气扇；增加厢体内空气流通循环；保证机组的进风量和排风量；车厢顶部安装照明灯、豪华吊顶及天窗；车厢地板为高防木地板或者铝花纹板；经久耐用；底板预留有通风口；2)车厢左右两侧安装P10户外车载全彩屏，一侧屏幕可举升（选装）3)车厢后门为上翻式气弹簧门或者侧开门，门上安装有单彩屏、内藏式门锁，踏梯；4)车厢下方加装固定型裙板，并设有工具箱；30米外接电源线5)整车线路安全改装，配备外接电源线、防雷设施、弱电保护装置等；所有电气线路布控外套PVC阻燃绝缘管；6)车厢表面喷乳白色进口漆，经过全车喷漆、打蜡，使表面光亮、漆层牢固，可根据用户要求，在厢体两侧贴上相关的文字、图案，作为LED广告车的标志，使厢体更加美观。

（用户可自定颜色和广告。

共有三种颜色：消防红工程黄丰田白）7)底盘结构：厢体基于福田汽车底盘的坚固框架结构，并防震隔热处理。

三、详细参数1）驾驶室左侧不需安装屏，右侧为滚轴加玻璃2）后门不需安装3）播放系统：多士星广告车，由LED屏厂家协助设计专用于广告车的播放软件：可实现同步、远程操作；并安装有独立控制器，可在驾驶室内调控音量大小。

用户可根据发布的广告画面配上背景音乐或广告词，与画面同时滚动播放，更进一步增强了广告的受关注度，提高了广告投放效果。

8米LED道路灯参数表序号名称型号材质和性能说明数量单价（元）1 灯杆灯杆：∮70mm（上口径）*∮180mm（下口径）杆高：8米厚度：3.5mm法兰尺寸：300mm（斜对角）采用Q235A热镀锌钢材喷塑处理一次成型并作防锈处理，中间主灯杆上口径70mm，下口径180mm，预埋件高度≥600mm ，使用寿命不低于20年2022602 灯头LED专用灯头压铸铝LED专用灯头，烤漆，散热快，避免光源长时间在高温下工作。

延长灯珠寿命达到3万小时，防护等级：IP65； LED灯具经过国家权威部门的检测及CQC中国节能产品认证证书，具有防尘、防水、防腐蚀功能，使用寿命不少于10年203 LED光源40W 双灯头采用高品质LED主光源40W，双灯头，色温5500-6500K，显色性RA＞80，光通量≥110Lm/W，一年内光衰≤3%，三年内光衰7%；光学模块角度130~160。

光源寿命不小于50000小时204 恒流源稳定电流，增加光源寿命205 预埋件斜对角300mm 采用M18圆钢焊接0.6米高206 混凝土基础路灯混凝土基础尺寸为70*70cm见方0.8米深，底部铺20cm碎石垫层，混凝土强度等级为C25，地笼螺栓材质为大厂钢材，采用不锈钢材质。

基座承载力大于180KPa，回填土人工夯实，密度大于90%。

20 2207 安装20 1608 电缆3*10铜芯电缆650米179 总价（含税6%）： 67681元。

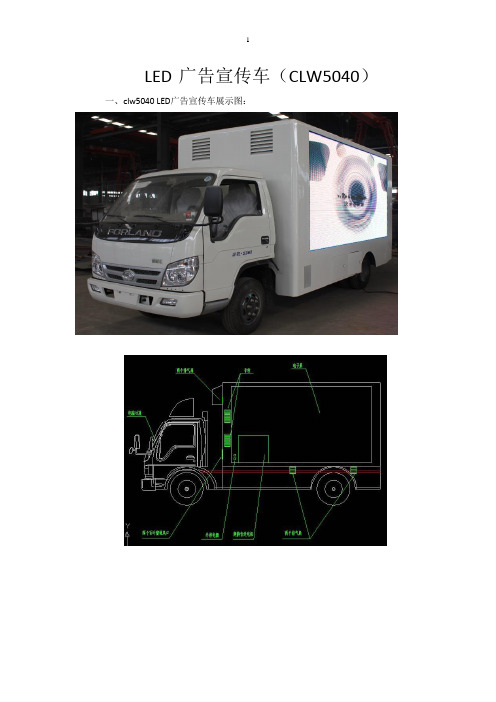

LED广告宣传车（CLW5040）一、clw5040 LED广告宣传车展示图：二、CLW5040 LED广告宣传车生产工艺：CLW5040 LED广告宣传车，驾驶室左侧厢体安装P10户外全彩LED屏，整车框架结构，具体配置如下：1.车厢整体采用钢骨架冲压成型，厢体结构材料为防腐冷扎钢板、厢体表面光滑平整车厢整体为圆弧包边，底板与裙板坡边处理；顶部平坦，尾部有转向灯、刹车灯、尾灯，警示灯；造型美观大气；2.车厢前、后幅配置散热的百叶窗、排气扇；增加厢体内空气流通循环；保证机组的进风量和排风量。

3.车厢顶部安装照明灯、豪华吊顶及天窗；4.车厢地板为高防木地板；经久耐用；底板预留有通风口；5.车厢左侧为LED全彩屏，右侧厢体安装单色条屏及滚动画面；6.车厢后门为上翻式气弹簧门，安装有内藏式门锁，军用伸缩梯；或选装门下有一踏步阶梯，阶梯可总体翻起并用销钉固定于车厢的下部；7.车厢下方加装固定型裙板，并设有工具箱；8.整车线路安全改装，配备外接电源线、防雷设施、弱电保护装置等；所有电气布线均走PVC阻燃绝缘管；9.表面喷乳白色进口漆，经过全车喷漆、打蜡，使表面光亮、漆层牢固，可根据用户要求，在厢体两侧贴上相关的文字、图案，作为LED广告车的标志，使厢体更加美观。

（用户可自定颜色和广告）10.底盘结构：厢体基于福田汽车底盘的坚固框架结构，并防震隔热处理。

三、C LW5040 LED广告宣传车主要配置：1.车厢体两侧面为超大高清P10户外全彩屏，标配屏幕尺寸为：3840x1760mm (6.7㎡)；2.播放系统：专用广告播音系统，声音更大更响亮，广告效果更好。

福田广告宣传车装配有专用广告播音系统，有专用的 DVD光驱及四个外置式高音喇叭组成。

用户可根据发布的广告画面配上背景音乐或广告词，与画面同时滚动播放，更进一步增强了广告的受关注度，提高了广告投放效果。

3.全天候、全方位锁定目标客户人群；或穿行在繁华都市、热闹的集镇，无论是风和日丽的白天还是在繁星点点的夜晚，福田时代广告宣传车都能有效的吸引目标客户的关注，高效传达广告主的广告信4．宣传车装备全封闭后货箱，载货空间15立方米，宣传载货两相宜。

车载屏(出租车电子广告屏)技术参数方案范文LED出租车车载显示屏一．车载屏的分类：1.按通讯方式分：有线串口通讯无线GSM/GPRS/GPS通讯红外遥控通讯/USB通讯2.按安装的方式分：车顶防水车载屏车内后窗半户外车载屏3.按边框的材质分：黑色铝合金边框车载屏白色塑胶边框防水车载屏4.按灯的大小分：F4.8半户外单黄单红单绿单蓝纯白车载屏F5.0半户外单红单黄双色车载屏（其中还有高矮支架之分）二．车载屏的结构构成车载屏屏体的主题结构：显示部分+控制系统+边框脚架后盖+车载电源（12V转5V）其中还有一些外延构件，主要根据屏的种类而定。

三．有线车载屏产品特点：1、系统设计先进合理，性价比高，显示效果稳定，安装维护方便。

2、全天候工作：完全适应各种环境，高亮度、防雷、抗震整体性强、性价比高。

3、显示方式：左右移动、上下移动、左拉幕、右拉幕、中开合、闪烁、即显等多种方式。

4、使用节目编辑播放软件，可通过鼠标编辑、增加、删除和修改文字、图形、图像等信息。

编排的内容存于控制卡，信息播放按节目表自动循环显示。

5、发光亮度强：在可视距离内，阳光直射屏幕表面时，显示内容仍清晰可见。

6、预留接口：可与具备GPS调度监控系统设备的车辆连接，充分利用原有设备资源。

7、载体信息多元化。

内存99个广告地址单元，每个单元可存储显示128个汉字信息。

缺点：1.编辑信息麻烦，需要熟练的过程。

因为每条文字信息前都需加一些字符，这些字符是信息的地址码、滚动方式码、移动速度控制码、显示方式控制码等对屏幕的控制码，所以使用需要熟练的记忆过程。

2.信息逐个排队发送，速度慢；四．无线车载屏产品的功能特点1．广告功能广告是信息服务的一种形式。

无线电子屏的出现为深度拓展广告市场、充分展示企业要素提供了可能。

它具有安置方便（随意移动）、投资省（零布线工程投入）、信息容量大（同一载体做多条迅灵科技免费客服热线：免费客服热线：400-7700-335广告)、高效快捷(无论车辆媒体在哪，无论数量多少，若干秒钟时间内信息即可发送完毕)、载体利用率高(广告变更人力、物力成本近乎为零)、夜视性好的优势，是传统有线屏幕无法比拟的。

程力威CLW5040XXC4型宣传车底盘参数表程力威CLW5040XXC4型宣传车厢体数表程力威CLW5040XXC4型宣传车LED屏参数表程力威CLW5040XXC4型宣传车发电机数表开普E12STA技术参数额定频率Hz 50额定输出功率kVA 8.5最大功率kVA 9.5额定电压V 115/230额定电流A 73.8/36.9额定转速rpm 3000电路方式单相功率因数 1.0绝缘级别 F极数 2励磁方式无刷自励恒压（带AVR）面板型式智能面板输出电压V 115/230输出插座二个单相插座输出接线柱有DC12V输出无外形尺寸：长×宽×高mm 1350×790×840 1200×650×760（无轮子,无手柄）净重Kg 310毛重Kg 345噪音（7m处）dB(A) 72结构型式超静音型号KM2V80型式双缸、V型、四冲程、涡流式气缸数-缸径×冲程mm 2-80×79总排量ml 794额定功率kW 12.5/3000压缩比23:1额定转速r/min 3000点火方式---冷却方式水冷润滑方式压力飞溅式起动方式电起动使用燃料0＃（夏）-10＃（冬）-35＃（严寒）轻柴油使用润滑油SAE10W30（CD 级以上）冷却水量L 2.9润滑油容量L 2.27起动马达容量V-kW 12V 1.4kW充电发电机容量V-A 12V 20A蓄电池容量V-Ah 12V 60AH燃油消耗率g/kW.h 285机组燃油箱容量L 25机组连续运行时间h 8程力威CLW5040XXC4型宣传车举升参数表(选装)液压举升和支撑系统液压举升系统程力威液压缸，行程2000mm，3G°旋转一套两个缸液压支撑系统程力威液压缸，行程300mm，单只承载5T，可抗风8级一套四个液压支腿程力威CLW5040XXC4型宣传车电脑参数表系统参数方案一方案二CPU intel双核CPU AMD双核CPU 内存2G内存2G内存硬盘500G硬盘500G硬盘光驱16X DVD 16X DVD VGA 独立1G高性能显卡1G高性能显卡LAN Intel百兆网* 1 Intel千兆网* 1扩展槽PICMG1.0*2,PCI32Bit*4,ISA*8电源300W大功率工业级ATX电源,峰值可达350W 程力威CLW5040XXC4型宣传车功放参数表型号PA-8200P PA-8300P PA-8600P PA-9000P 额定输出70W 130W 260W 360W输出调整率由满载到空载，小于3dB输出方式 4 -16Ω平衡输出，70V，100V定压输出辅助输出1V（0dBV）输入阻抗15K Ohm输入灵敏度线路200mv，话筒5mv频响50HZ-17 kHz谐波失真小于0.1%at 1kHz,1/3rared powerMicrophone 1,2 ,3-66dB信噪比AUX 1 ,2-70 dB低音：±10dB(1000 Hz)音调调节高音：±10dB(1000 Hz)程力威CLW5040XXC4型宣传车屏幕尺寸参数表一，车体两侧分别为P10全彩户外屏6.4个平方，屏幕尺寸3680mm*1760 mm车体后门为滚轴灯箱，灯箱尺寸为1600mmx1600mm。

移动LED广告宣传车配置使用说明★全彩显示屏系统介绍★显示屏系统设计目的和原则：显示屏系统设计的目的：在充分了解、理解用户需求的基础上，利用本公司的世界领先的专业技术和丰富的经验为用户设计能够完全满足用户需求的，先进的性能价格比高的显示屏系统方案。

显示屏系统设计的原则：★先进性：在满足用户的需求的同时根据有关信息播放的要求、有关显示技术发展的趋势和大型活动的要求，结合显示屏的最新技术进行设计，保证显示屏系统的先进性。

led广告车价格★实用性：可以满足图文信息，二维三维动画的播放以及大型活动显示信息的要求。

★兼容性：系统能够接入各种视频源、计算机信号，能够与网络接口。

★可靠性：系统硬件与软件能够长期稳定运行，保证日常信息播放与活动的顺利进行。

性能价格比：系统的性能价格比高。

系统操作简单维护量少，软件可以轻松升级，保护用户的投资，有效降低用户的系统总体拥有成本。

(A)显示屏系统的组成显示屏系统由显示屏屏体、显示屏控制器、供配电设备、通讯线缆、系统软件等组成。

显示屏系统可以高保真地播放视频信号和计算机信号。

(B)系统功能显示屏系统是一个集视频技术、计算机及网络技术、超大规模集成电路等技术综合应用于一体的大型电子平板显示器。

主要可实现以下功能：★2.1 计算机信息显示功能由于系统中配备了一台计算机，可以对各类的文字信息、图片信息进行编辑;显示各种计算机文字、表格、图形、图像等;播放二、三维计算机动画等;对所需要显示的信息进行文字显示，如：字型、字体、大小等,特技效果显示，如：左拉、右拉、百页窗、上推、下推、旋转、缩小、放大、滚动、精彩镜头回放、暂停、慢动作等，以及播放文件的整体显示。

led广告车价格★2.2 完成对显示屏的多种参数设置倍频设置;输入信号接口的选择。

屏体亮度多级可调，而不损失灰度等级。

屏体色度多级可调。

led广告车价格屏体显示图象位置的调节。

★2. 3主控制器的功能完成信号的输入接口选择，即光纤方式、计算机串口、局域网接口三种选择。

照明消防车技术参数照明消防车技术参数：一. 整车综合要求1.1 整车外形尺寸(长×宽×高)：约8300-9000×2500×3820mm1.2 整车满载质量：不低于16000 Kg。

1.3 驱动方式：4×2。

1.4 △供应商投标时需提供近似车辆的3C认证报告和强制性检验报告，交车时提供投标车辆对应的3C认证报告和强制性检验报告。

二.底盘主要技术参数2.1 底盘：2.1.1轴距（mm)：约46002.1.2最小转弯半径：约8.4m2.1.3接近角：约16°2.1.4离去角：约23°2.1.5离地间隙：约310mm2.1.6最大允许总质量：不小于20000kg2.2底盘车架：2.2.1二桥底盘，驱动方式：4×2。

2.2.2转向：左方向驾驶，带动力助力转向。

高强度钢材车架，钢制保险杠，散热器下设保护板。

2.3发动机：水冷6缸4冲程直列式柴油发动机。

最大功率：不低于248KW。

排放标准：国Ⅴ标准。

油箱200L，配燃油过滤网，燃油箱盖带锁。

空滤及进、排气管等部件均视情提高了安装位置，均做密封处理，防水防淹。

2.4变速器：手动变速箱。

2.5取力器:采用原车取力器，结合装置合理，可靠耐用。

2.6轮胎：车轮设置：前桥单轮，后桥每侧各双轮，共6个真空钢丝轮胎。

2.7制动系统：双回路压缩空气制动，带ABS防抱死刹车系统。

2.8设备：除原车设备外，加装有100W警报器、回转警灯开关等。

2.9 电气系统：2.9.1 各类指示灯：转向灯显示器，远、近光，仪表板显示亮度调节，电瓶充电指示器，驻车制动指示灯，前雾灯，后雾灯。

2.9.2 紧急警示灯：制动系统气压低报警，发动机润滑系统低压报警，空滤器堵塞报警等。

2.9.3 其它：带倒车报警蜂鸣器、行车记录仪、倒车影像、驾驶室内监视器；车辆前后有预留牌照架、符合现行武警消防车牌尺寸，采用金属构件固定后结实耐用。
