实验原理一、多用电表的构造 1．表盘多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。

其上半部为表头，表盘上有电流、电压、电阻等多种量程的刻度如图7－6－1所示； 下半部为选择开关。

它的四周刻有各种测量项目和量程。

注意问题：1、欧姆表的调零旋钮，机械调零旋钮和测试表笔的插孔。

2、由于多用电表的测量项目和量程比较多，而表盘的空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度。

二、工作原理1．多用电表是电流表、电压表和欧姆表的组合，测电流和电压的原理与电流表和电压表相同。

(1)直流电流挡：直流电流挡的几个挡位实际是由同一表头并联不同电阻改装而成的几个量程不同的电流表。

(2)直流电压挡：直流电压挡的几个挡位实际是由同一表头串联不同电阻改装而成的几个量程不同的电压表。

图7－6－1(3)电阻档原理欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻方便。

调零时Ig＝ERg＋R＋r测量时I＝ERg＋R＋r＋Rx显然：只要将对应Rx值的电流刻度I改为阻值Rx即为欧姆表．注意：1、由于I与R成非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻的零刻度在电流满偏处（即表恰好与其它表相反）．2、同时交流电压档的刻度也是不均匀的。

（即除了欧姆表、交流电压表的刻度却是不均匀的，其它三表直流电压、交直流电流表的刻度都是均匀的。

）综合到一个表中见下图所示：图 2.8-3分别表示电流表、欧姆表、电压表的电路示意图。

把它们组合在一起，在图2.8-4的基础上画出最简单得多用电表的电路，并说明转换测量功能。

图7当场训练：学生讨论，画电路图。

教师：（投影）教材图2.8-5（如图所示）。

说出那些位置是电流挡、那些位置是电压挡、那些位置是欧姆挡？哪些位置的量程比较大？学生讨论、代表发言。

师生互动、点评。

高考物理多用表读数练习专题多用电表【例】（2008年宁夏理综）图1为一正在测量中的多用电表表盘.（1）如果是用×10Ω档测量电阻，则读数为Ω。

（2）如果是用直流10 mA档测量电流，则读数为 mA。

（3）如果是用直流5 V档测量电压，则读数为 V。

答案： (1)60 (2)7.18 (3)3.59练习1、某人用多用电表按准确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如图2所示，则其电阻值是__________。

如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。

改变挡位调整倍率后，要特别注意重新____________________。

练习2、用多用表测量电流、电压或电阻时，表盘指针的位置如图21＇-3所示。

如果选择开关指在“ｖ—2.5”位置时，测量结果为；如果选择开关指在“ｍＡ—10”位置时，测量结果为；如果选择开关指在“Ω×100”位置时，测量结果为。

练习3、（08上海长宁区一模）如图所示是学生实验用的多用表刻度盘，当选用量程为25V的电压档测量电压时，表针指于图示位置，则所测电压为_____V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为_______Ω；用多用表测电阻所使用的原理是___________________________________．练习4、（（08上海浦东新区一模）如图是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为_____mＡ；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。

如果要用此多用表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆档是_________（选填“×10”、“×100”或“×1K”）。

2025届高考物理复习：经典好题专项（实验：用多用电表测量电学中的物理量）练习1．(2023ꞏ北京市西城区质检)如图所示为多用电表的刻度盘。

若选用倍率为“×100”的欧姆挡测电阻时，表针如图所示，则：(1)所测电阻的阻值为________ Ω，如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是____(选填“×10”“×100”或“×1 k”)。

(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA。

(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________ V。

2．(2024ꞏ陕西省西安师大附中月考)某实验小组在练习使用多用电表的实验中。

(1)用多用电表测量某元件的电阻，选用“×10”倍率的电阻挡测量，发现多用电表指针的偏转角度过小，因此需选择________(填“×1”或“×100”)倍率的欧姆挡，并需________(填操作过程)后，再次进行测量，若多用电表的指针如图甲所示，测量结果为________Ω。

(2)实验小组最后将一量程为3 V的电压表改装成可测量电阻的仪表——欧姆表。

①先用如图乙所示的电路测量该电压表的内阻，图中电源内阻可忽略不计，闭合开关S，将电阻箱的阻值调到3 kΩ时，电压表恰好满偏；将电阻箱的阻值调到12 kΩ时，电压表的指针恰好半偏，由以上信息可求得电压表的内阻R V＝________ kΩ。

②将图乙所示的电路稍作改变，在电压表两端接上两个表笔，就改装成了一个可测量电阻的简易欧姆表，如图丙所示，为将表盘的电压刻度转换为电阻刻度，进行了如下操作：将两表笔断开，闭合开关S，调节电阻箱，使指针指在“3 V”处，此处刻度应标阻值为∞；再保持电阻箱阻值不变，在两表笔间接不同阻值的已知电阻，找出对应的电压刻度，则“1 V”处对应的电阻刻度为________ Ω。

多用电表【学习目标】1．了解欧姆表的内部结构和刻度特点。

2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。

3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极。

【要点梳理】要点一、欧姆表1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成．2．基本原理欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，G 是电流表（表头），内阻为g R ，满偏电流g I ，电池的电动势为E ，内阻为r ，电阻R 是可变电阻，也叫调零电阻．（1）当红、黑表笔相接时（如图甲所示），相当于被测电阻0x R =，调节R 的阻值，使g g E I r R R=++，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，g r R R ++（）是欧姆表的内阻．（2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻x R =∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是刻度的“∞”点．（3）当红、黑表笔间接入被测电阻x R 时（如图丙所示），通过表头的电流g xE I r R R R =+++．改变x R ，电流I 随着改变，每个x R 值都对应一个电流表，在刻度盘上直接标出与I 值对应的x R ，就可以从刻度上直接读出被测电阻的阻值．（4）当g R R R r =++时，12g I I =，指针半偏，令欧姆表内阻g R R R r =++内，则当指针半偏时，表盘的中值电阻g R R R R r ==++中内．要点诠释：（1）当欧姆表未接入电阻，处于断路状态，即x R →∞时，电路中没有电流，指针不偏转，故刻度盘最左端为∞处．故当电路接入电阻后如果偏角很小。

表明被测电阻阻值较大．（2）当欧姆表表笔直接相连，即0x R =时，表路中电流最大．指针偏满，故电阻零刻度在最右端满偏电流处．（3）x R 与I 是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度．要点二、多用电表1．功能：多用电表又叫“万用表”，是一种集测量交流与直流电压、电流和电阻等功能于一体的测量仪器，它们共用一个表头．由于它具有用途多、量程广、使用方便等优点，在科学实验、生产实践中得到广泛应用．2．外部结构：如图所示是一种多用电表外形图，表的上上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到OFF 挡，或交流电压最高挡．要点诠释：除了机械式多用电表，还有数字式多用电表．数字电表的测量值以数字形式直接在液晶显示屏上显示，使用方便．数字式多用电表内部装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还可具有多种其他功能．要点三、 实验：练习使用多用电表使用多用电表前应先检查其机械零件．若一开始指针不正对电流的零刻度，应调节多用电表的机械零点调节旋钮，使指针正对零刻度．1．用多用电表测量小灯泡的电压（1）将功能选择开关旋到直流电压挡．（2）根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．（3）测量时，用红、黑测试笔使多用电表跟小灯泡L并联，注意使电流从“+”插孔流人多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图所示．（4）根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．2．用多用电表测量通过小灯泡的电流（1）多用电表直流电流挡在电流表原理相同，测量时应使电表与待测电路串联．（2）红表笔插入“+”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入（即红表笔与电源正极相接的一端），从黑表笔流出（即黑表笔与电源负极相接的一端）．如图所示．（3）多用电表直流电流挡是毫安挡，不能测量比较大的电流．（4）测电流时，选择适当的量程，使表针偏转尽量大一些，测量结果比较准确．要点诠释：无论测电流还是测电压，都应使指针偏转尽量大一些，测量结果较准确．3．用多用电表测量定值电阻（1）首先根据估测电阻的大小选合适挡位，通常按大量程挡向小量程挡顺序选择；（2）电阻调零：两表笔短接，调整调零电阻，使指针指到最大电流处或0Ω处；（3）测量读数：读数时要乘倍率．（4）用毕选择开关拨离欧姆挡，一般旋至交流电压最高挡或“OFF”挡上．要点诠释：○1每次换挡后均要重新欧姆调零．○2被测电阻要与电源等其他元件断开．○3要合理选择挡住（即倍率），使指针尽可能指在中值刻度附近，以减少测量误差．4．用多用电表测量二极管的正反向电阻（1）二极管的单向导电性○1晶体二极管是用半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图：○2晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）．当给二极管加正向电压时，它的电阻很小，电路导通（如图甲所示）；当给二极管加反向电压时，它的电阻很大，电路截止（如图乙所示）．（2）欧姆表中电流的方向多用电表做欧姆表用时，电表内部的电源接通，电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．（3）测二极管的正、反向电阻○1测正向电阻”的位置上，将红表笔插入“+”插孔，黑表用多用电表的欧姆挡，量程拨到“10Ω笔插入“－”插孔，然后两表笔短接进行电阻挡调零后，将黑表笔接触二极管的正极，红表R（如图甲所示）．笔接触二极管的负极，稳定后读取示数乘上倍率求出正向电阻1○2测反向电阻 将多用电表的选择开关旋至高倍率的欧姆挡（例如“1000Ω ”），变换挡位之后，需再次把两笔短接调零，将黑表笔接触二极管的负极，红表笔接触二极管的正极，稳定后读取示数乘上倍率（例如1000）求出反向电阻2R （如图乙所示）．要点诠释：（1）当1R 与2R 相差很大时，说明二极管质量较好；当1R 与2R 相差较小时，说明二极管质量不好．如果1R 和2R 均较小，可能二极管短路；如果1R 与2R 均较大，可能二极管断路．（2）实际使用二极管时要辨明它的正、负极．要点四、多用电表的测量原理和使用1．多用电表的测量原理（1）测直流电流和直流电压的原理这一原理实际上是电路的分流和分压原理，按照下图，将其中的转换开关接1或者2时测直流电流，接3或4时测直流电压，转换开关接5时，测电阻。

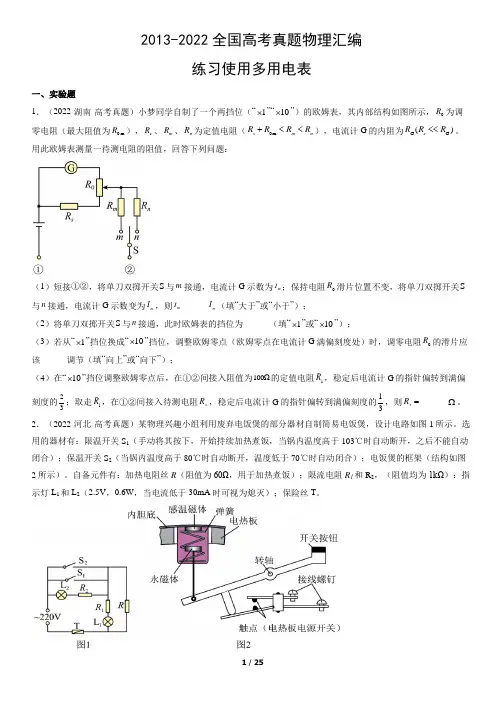

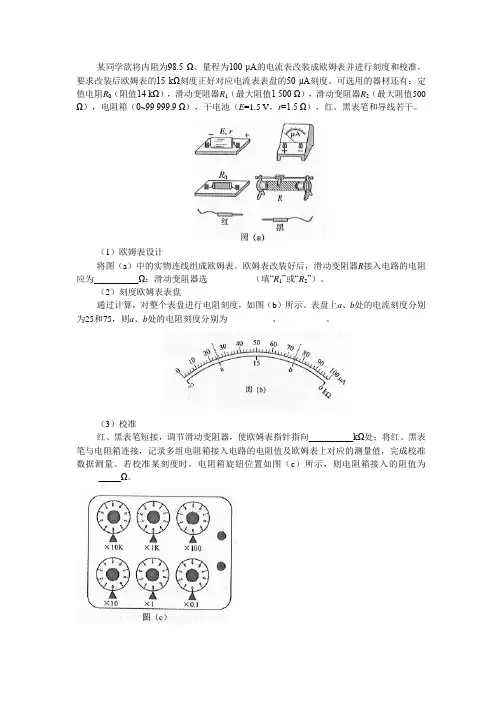

2013-2022全国高考真题物理汇编练习使用多用电表一、实验题1．（2022·湖南·高考真题）小梦同学自制了一个两挡位（“1⨯”“10⨯”）的欧姆表，其内部结构如图所示，0R 为调零电阻（最大阻值为0m R ），s R 、m R 、n R 为定值电阻（0m s m n R R R R +<<），电流计G 的内阻为G G ()s R R R <<。

用此欧姆表测量一待测电阻的阻值，回答下列问题：（1）短接①②，将单刀双掷开关S 与m 接通，电流计G 示数为m I ；保持电阻0R 滑片位置不变，将单刀双掷开关S 与n 接通，电流计G 示数变为n I ，则m I ______n I （填“大于”或“小于”）；（2）将单刀双掷开关S 与n 接通，此时欧姆表的挡位为______（填“1⨯”或“10⨯”）；（3）若从“1⨯”挡位换成“10⨯”挡位，调整欧姆零点（欧姆零点在电流计G 满偏刻度处）时，调零电阻0R 的滑片应该______调节（填“向上”或“向下”）；（4）在“10⨯”挡位调整欧姆零点后，在①②间接入阻值为100Ω的定值电阻1R ，稳定后电流计G 的指针偏转到满偏刻度的23；取走1R ，在①②间接入待测电阻x R ，稳定后电流计G 的指针偏转到满偏刻度的13，则x R =______Ω。

2．（2022·河北·高考真题）某物理兴趣小组利用废弃电饭煲的部分器材自制简易电饭煲，设计电路如图1所示。

选用的器材有：限温开关S 1（手动将其按下，开始持续加热煮饭，当锅内温度高于103℃时自动断开，之后不能自动闭合）；保温开关S 2（当锅内温度高于80℃时自动断开，温度低于70℃时自动闭合）；电饭煲的框架（结构如图2所示）。

自备元件有：加热电阻丝R （阻值为60Ω，用于加热煮饭）；限流电阻R 1和R 2，（阻值均为1kΩ）：指示灯L 1和L 2（2.5V ，0.6W ，当电流低于30mA 时可视为熄灭）；保险丝T 。

10 月份第一周培训考试题一、判断题(每题 5 分)( ) 1. 在使用万用表之前，应先进行“机械调零”，即在两表笔短接的时，使万用表指针指在零电压或零电流的位置上。

( ) 2. 在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流。

( ) 3. 万用表使用完毕，应将转换开关置于交流电压的最大挡或者 OFF 位置上。

( ) 4. 选择合适的倍率。

在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。

最好使刻度在 1/2~2/3 处的部分，这部分刻度比较精确。

( ) 5. 使用万用表电流挡测量电流时，应将万用表并联在被子测电路中，因为只有并联接才能使流过电流表的电流与被测支路电流相同。

( ) 6.指针钳式表测量前要机械调零；数字钳式表测量前要消磁，反复的扳动钳口几次。

二、单选择题(每题 5 分)1. 万用表在使用时，必须，以免造成误差。

同时，还要注意到避免外界磁场对万用表的影响A 水平放置B 垂直放置C 则斜放置2. 万用表使用完毕，应将转换开关置于的最大挡。

A 交流电流B 交流电压C 随便都可以3. 带电测量电阻，如果测量电容的时，应该放电后再进行测量A 不能B 能C A 和 B4. 选择合适的量程档位，如果不能确定被测量的电流时，应该选择去测量A 任意量程B 小量程C 大量程5. 选择合适的量程，先选大，后选小量程或看铭牌值估算。

A 选大选小B 选小选大C 任意都可以6. 被测线路的电流要钳表的量程。

A 低于B 高于C 大于三、填空题(每题 5 分)1. 在使用万用表测量中如需换挡，应先断开，换挡后再去测量2. 使用万用表测量电容的时，应该后再进行测量3. 在使用钳表测量完毕，要将转换开关放在量程处4. 兆欧表必须水平放置于的地方，以免在摇动时因抖动和倾斜产生测量误差。

5. 钳口要闭合紧密不能换量程。

6. 摇动手柄的转速要均匀，一般规定为转／分钟，允许有±20％的变化四问答题(总共 10 分)1.怎么样判断万用表的是否良好 ?。

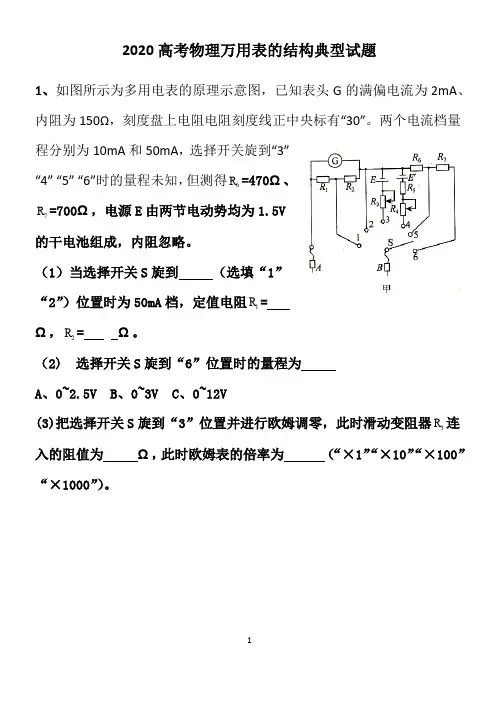

2020高考物理万用表的结构典型试题1、如图所示为多用电表的原理示意图，已知表头G的满偏电流为2mA、内阻为150Ω，刻度盘上电阻电阻刻度线正中央标有“30”。

两个电流档量程分别为10mA和50mA，选择开关旋到“3”“4” “5” “6”时的量程未知，但测得R=470Ω、6R=700Ω，电源E由两节电动势均为1.5V7的干电池组成，内阻忽略。

（1）当选择开关S旋到（选填“1”“2”）位置时为50mA档，定值电阻R=1Ω，R= Ω。

2（2)选择开关S旋到“6”位置时的量程为A、0~2.5VB、0~3VC、0~12V(3)把选择开关S旋到“3”位置并进行欧姆调零，此时滑动变阻器R连3入的阻值为Ω，此时欧姆表的倍率为（“×1”“×10”“×100”“×1000”）。

(4)某同学利用该多用电表的50mA 档位测量电流时，指针偏转情况如图乙所示，则此时的电流值为 mA答案：（1）1 7.5 30（2）C（3）270 “×10”（4）33.0或33.12、图7(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μA，内阻为480 Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA 挡，欧姆×100 Ω挡．图7(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________(填正确答案标号)．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝________Ω，R4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”相连的，则多用电表读数为__________；若此时B端是与“3”相连的，则读数为________；若此时B 端是与“5”相连的，则读数为____________．(结果均保留3位有效数字)答案 (1)黑 (2)B (3)160 880 (4)1.47 mA 1．10 kΩ 2.94 V解析 (1)当B 端与“3”连接时，内部电源与外部电路形成闭合回路，电流从A 端流出，故A 端与黑色表笔相连接．(2)在使用多用电表之前，调整表头螺丝使电表指针指在表盘左端电流“0”位置，选项A 错误；使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置，选项B 正确；使用电流挡时，电阻R 6不在闭合电路中，调节无效，选项C 错误．(3)根据题给条件可知，当B 端与“2”连接时，表头与R 1、R 2组成的串联电路并联，此时为量程1 mA 的电流挡，由并联电路两支路电流与电阻成反比知，R g R 1＋R 2＝1－0.250.25＝31，解得R 1＋R 2＝160 Ω. 当B 端与“4”连接时，表头与R 1、R 2组成的串联电路并联后再与R 4串联，此时为量程1 V 的电压挡，表头与R 1、R 2组成的串联电路并联后的总电阻为120 Ω，两端电压为0.12 V ，由串联电路中电压与电阻成正比知：R 4两端电压为0.88 V ，则R 4电阻为880 Ω.(4)若此时B 端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5 mA ，读数为1.47 mA.若此时B 端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100Ω＝1.10 kΩ.若此时B端是与“5”连接的，多用电表作为直流电压表使用，量程为5 V，读数为2.94 V.3、某同学制作了简单的指针式多用电表，图9甲为该多用电表的电路原理图，其中选用的电流表的满偏电流为50 mA，当选择开关接3时是量程为250 V的电压表，该多用电表表盘刻度如图乙所示，C为表盘正中间的刻度．图9请使用该同学制作的多用电表完成如下的有关操作和计算．(1)选择开关接1时指针在图乙所示位置，则其读数为________，另一次测量时选择开关接3，指针仍在图乙所示位置，则其读数为________．(2)选择开关接2时，多用电表为倍率“×10”的欧姆表，若图乙中C处的刻度为15，则甲图中电源的电动势为________ V.答案(1)36.0 mA180 V(2)3.75解析(1)由题意可知，选择开关接1时测电流，电流表的满偏电流为50mA，其分度值为1 mA，示数为36.0 mA；当选择开关接3时是量程为250 V的电压表，其分度值为5 V，其示数为180 V；(2)由题图乙可知，指针指在C处时，电流表示数为25.0 mA＝0.025 A，C 处电阻为中值电阻，则电表内阻为150 Ω，电源电动势：E＝IR＝0.025×150 V＝3.75 V.4、在“练习使用多用电表”的实验中：图7(1)某同学用多用电表测量电阻，电路如图7甲所示，若选择开关置于“×100”挡，按正确使用方法测量电阻R x的阻值，指针位于图乙所示位置，则R x＝________ Ω.(2)若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将________(选填“变大”“变小”或“不变”)．(3)某同学利用图甲中的器材设计了一只欧姆表，其电路如图丙所示．①关于该欧姆表，下列说法正确的是________．A ．电阻刻度的零位在表盘的右端B ．表盘上的电阻刻度是均匀的C ．测量前，不需要红、黑表笔短接调零D ．测量后，应将开关S 断开②某同学进行如下操作：当R x 未接入时，闭合开关S ，将红、黑表笔分开时，调节可变电阻，使电流表满偏．当R x 接入A 、B 表笔之间时，若电流表的指针指在表盘的正中央，则待测电阻R x 的阻值为________(已知电流表的内阻为R g ，电池的内阻为r ，可变电阻接入电路的阻值为R )．答案 (1)700 (2)变大 (3)①CD ②(R ＋r )R g R ＋r ＋R g解析 (1)欧姆表的示数乘以相应挡位的倍率，即待测电阻的阻值，图示读数为7×100 Ω＝700 Ω.(2)当电池电动势变小、内阻变大时，欧姆表需要重新调零，由于满偏电流I g 不变，由公式I g ＝E R 内可知，欧姆表内阻R 内应调小，待测电阻的测量值是通过电流表的示数体现出来的，由I ＝E R 内＋R x ＝I g R 内R 内＋R x ＝I g 1＋R x R 内可知，当R 内变小时，I 变小，指针跟原来的位置相比偏左了，欧姆表的示数变大了．(3)①由图丙可知，该欧姆表利用并联电路特点与闭合电路欧姆定律测电阻阻值，电阻刻度的零位置在表盘的左端，由闭合电路欧姆定律可知，表盘上的电阻刻度是不均匀的，测量前，不需要红、黑表笔短接调零，测量后，应将开关S 断开，故选项A 、B 错误，C 、D 正确．②当R x 未接入时，闭合开关S ，将红、黑表笔分开，调节可变电阻使电流表满偏，由闭合电路欧姆定律得：I g ＝E r ＋R g ＋R，当R x 接入A 、B 表笔之间时，若电流表的指针指在表盘的正中央，由闭合电路欧姆定律得12I g＝Er ＋R ＋R g ·R x R g ＋R x ·R x R g ＋R x ，联立解得R x ＝(R ＋r )R g R ＋r ＋R g . 二、多用表的综合使用5、多用电表点阻挡可以等效为一个直流电源、一个电阻和一个电流表串联，与黑表笔相接。

专题36 练习使用多用电表（测）【满分：110分时间：90分钟】实验题（共10小题，每题11分）1．用下列器材测量电容器的电容：一块多用电表，一台直流稳压电源，一个待测电容器（额定电压16V），定值电阻R1（阻值未知），定值电阻R2=150Ω，电流传感器、数据采集器和计算机，单刀双掷开关S，导线若干。

实验过程如下：（1）由图甲可知，电阻R1的测量值为______Ω。

（2）第1次实验中，电阻R1两端的最大电压U=_____V。

利用计算机软件测得i-t曲线和两坐标轴所围的面积为42.3mA S g，已知电容器放电时其内阻可以忽略不计，则电容器的电容为C=___ F。

（3）第2次实验中，电流随时间变化的i-t曲线应该是图丁中的虚线（选填“b”、“c”或“d”），判断依据是_______________________________________________________________。

【答案】（1）100 （2） 9 、3⨯ F （3）c、根据i m=U m/R，因第2次实4.710-验的最大电流小些，故不是b；根据Q m=CU m，因两条曲线分别与坐标轴所围的面积相等，故不是d【名师点睛】本题主要考查了欧姆表读数，对于i-t图象的含义，知道如何通过图象求电量；掌握电容器的电容公式，理解其比值定义法．欧姆表读数=表盘刻度×倍率，根据欧姆定律，电阻越大，最大电流越小。

2．某同学要分别测量一小灯泡（3.8V、1.5W）在常温下和正常工作时的电阻，方法如下：（1）用欧姆表测量小灯泡常温下的电阻①应先____________后________________（填写正确答案标号） A 、将选择开关置于×1档 B 、将选择开关置于×10档 C 、将红黑表笔短接调零②测量示数如图甲，读数小灯泡常温下的电阻为______Ω。

（2）用图乙所示电路测量小灯泡正常工作时的电阻，图中1R 为滑动变阻器，2R 为电阻箱，电源电动势为E =6V ，①请在答题纸上将实物图连接补充完整②为检查电路连接是否有断接处，该同学进行了如下操作：将1R 的滑动触头P 移至C 处，只闭合1S ，发现电压表示数接近6V ，若仪器都完好，则没有连接好的区间是__________ A 、ab 段 B 、cd 段 C 、eP 段③排除故障后，将2S 拨向接点1，接通1S ，调节__________，使电压表示数达到3.8V ；之后2S 拨向接点2，调节_______________，使___________，2R 的读数即为小灯泡正常工作时的电阻。

高中物理万用表高考题汇总—IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】（2008宁夏·22）右图为一正在测量中的多用电表表盘（1）如果是用×10Ω档测量电阻，则读数为Ω。

（2）如果是用直流10mA档测量电流，则读数为mA。

（3）如果是用直流5V档测量电压，则读数为V。

（1）60（2）（3）（2009全国Ⅰ·22）如图所示的电路中，1、2、3、4、5、6为连接点的标号。

在开关闭合后，发现小灯泡不亮。

现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各点连接。

（1）为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的挡。

在连接点1、2同时断开的情况下，应当选用多用电表的挡。

（2）在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明___可能有故障（3）将小灯泡拆离电路，写出用多用表检测该小灯泡是否有故障的具体步骤。

（1）电压；欧姆（2）开关或连接点5、6（3）①调到欧姆档②将红、黑表笔相接,检查欧姆档能否正常工作③测量小灯泡的电阻,如电阻无穷大,表明小灯泡有故障（2009全国Ⅱ·22）某同学利用多用电表测量二极管的反向电阻。

完成下列测量步骤：（1）检查多用电表的机械零点。

（2）将红、黑表笔分别插入正、负表笔插孔，将选择开关拔至电阻测量挡适当的量程处。

（3）将红、黑表笔___________，进行欧姆调零。

（4）测反向电阻时，将__________表笔接二极管正极，将_________表笔接二极管负极，读出电表示数。

（5）为了得到准确的测量结果，应让电表指针尽量指向表盘___________（填“左侧”、“右侧”或“中央”）；否则，在可能的条件下，应重新选择量程，并重复步骤（3）、（4）。

（6）测量完成后，将选择开关拔向_____________________________位置。

多用电表课堂同步1．关于多用电表上的电阻刻度线，下列说法正确的是（）A.零电阻刻度线与零电流刻度线重合B.零电阻刻度线与电流表满偏刻度线重合C.电阻刻度是不均匀的，电阻值越大，刻度线越密D.电阻刻度是不均匀的，电阻值越小，刻度线越密2．用多用电表欧姆档测电阻时，下列说法正确的是（）A.测量前必须调零，而且每测一次电阻都要重新调零B.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C.待测电阻若是连接在电路中，应当先把它与其它元件断开后再测量D.使用完毕应当拔出表笔，并把选择开关旋到OFF档或交流电压最高档3．用多用表测直流电压U或测电阻R时，若红表笔插入多用表的正(＋)插孔，则 ( ) A．前者(测电压U)电流从红表笔流人多用电表，后者(测电阻)从红表笔流出多用电表B．两者电流都从红表笔流入多用表C．两者电流都从红表笔流出多用表D．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表4．下列说法中正确的是（）A．欧姆表的每一档的测量范围是0~∞B．用不同档的欧姆表测量同一电阻的阻值时，误差大小是一样的C．用欧姆表测电阻时，指针越接近刻度盘中央，误差越大D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小阻是50Ω，电池的电动势是1.5V，经过调零之后测电阻，当欧姆表指针指到满偏的3/4位置时，被测电阻的阻值是E（）A．50Ω B．100Ω C．16.7Ω D．400Ω6．一个标有“220V，40W”的白炽灯泡，当用多用电表的欧姆档去测量它们的电阻时，测得的阻值（）A．接近1210Ω B．接近5.5ΩC．明显大于1210Ω D．明显小于1210Ω7．如图2-48所示是多用表欧姆表的原理示意图，其中电流表的满偏电流为I g=300μA，内阻r g=100Ω，调零电阻的最大值50kΩ，串联的固定电阻为50Ω，电池电动势 1.5V，用它测量电阻R x，能准确测量的阻值范围是（ ）A ．30k Ω∽80K ΩB ．3k Ω∽8k ΩC ．300Ω∽800ΩD ．30Ω∽80Ω课后巩固1．如图2-49 (a )所示足一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b )图中的图 ( ).2．用多用电表的欧姆档（×1K Ω）检查性能良好的晶体二极管，发现多用电表的表针向右偏转角度很小，这说明 （ ）A ．二极管加有正向电压，故测得电阻很小B ．二极管加有反向电压，故测得电阻很大C ．此时红表笔接的是二极管的正极D ．此时红表笔接的是二极管的负极3．欧姆表电路及刻度盘如图2-50所示，现因表头损坏，换用一个新表头.甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为( )A ．100Ω，100ΩB ．200Ω，100ΩC ．50Ω， 100ΩD ．100Ω，200Ω4．一个多用电表内的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度处.用这只多用表测出的电阻值R’，与被测电阻的真实值R 相比 ( )A ．R’=RB ．R’＞RC ．R’＜RD ．无法确定5．如图2-52所示是把量程为3mA 的电流表改装成欧姆表的示意图，其中E 1=1.5V 。
